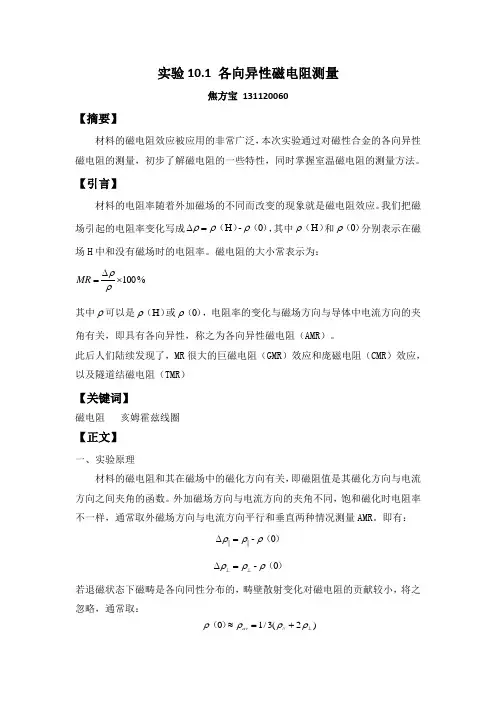

实验10.1 各向异性磁电阻测量焦方宝 131120060【摘要】材料的磁电阻效应被应用的非常广泛，本次实验通过对磁性合金的各向异性磁电阻的测量，初步了解磁电阻的一些特性，同时掌握室温磁电阻的测量方法。
【引言】材料的电阻率随着外加磁场的不同而改变的现象就是磁电阻效应。
我们把磁场引起的电阻率变化写成）（）（0-H ρρρ=∆，其中）（H ρ和）（0ρ分别表示在磁场H 中和没有磁场时的电阻率。
磁电阻的大小常表示为：%100⨯∆=ρρMR其中ρ可以是）（H ρ或）（0ρ，电阻率的变化与磁场方向与导体中电流方向的夹角有关，即具有各向异性，称之为各向异性磁电阻（AMR ）。
此后人们陆续发现了，MR 很大的巨磁电阻（GMR ）效应和庞磁电阻（CMR ）效应，以及隧道结磁电阻（TMR ）【关键词】磁电阻 亥姆霍兹线圈【正文】一、实验原理材料的磁电阻和其在磁场中的磁化方向有关，即磁阻值是其磁化方向与电流方向之间夹角的函数。
外加磁场方向与电流方向的夹角不同，饱和磁化时电阻率不一样，通常取外磁场方向与电流方向平行和垂直两种情况测量AMR 。
即有：）（0-||||ρρρ=∆）（0-ρρρ⊥⊥=∆若退磁状态下磁畴是各向同性分布的，畴壁散射变化对磁电阻的贡献较小，将之忽略，通常取：)2(3/10//⊥+=≈ρρρρav ）（对于大多数材料)0(||ρρ>故AMR 定义为：如果av ρρ≠0，则说明该样品在退磁状态下有磁畴结构，即磁畴分布非完全各项同性。
图（1）是曾用作磁盘读出磁头和磁场传感器材料的Ni 81Fe 19的磁电阻曲线，很明显 ρ∥>ρ（０），ρ⊥<ρ（０），各向异性明显。
图中的双峰是材料的磁滞引起的。
图2是一些铁磁金属与合金薄膜的各向异性磁电阻曲线。
二、实验仪器亥姆霍兹线圈、大功率恒流电源、大功率扫描电源、精密恒流源、数字万用表三、实验注意事项1、亥姆霍兹线圈中通的电流比较大，因而不能长时间让线圈工作在强电流下，以免烧毁线圈。

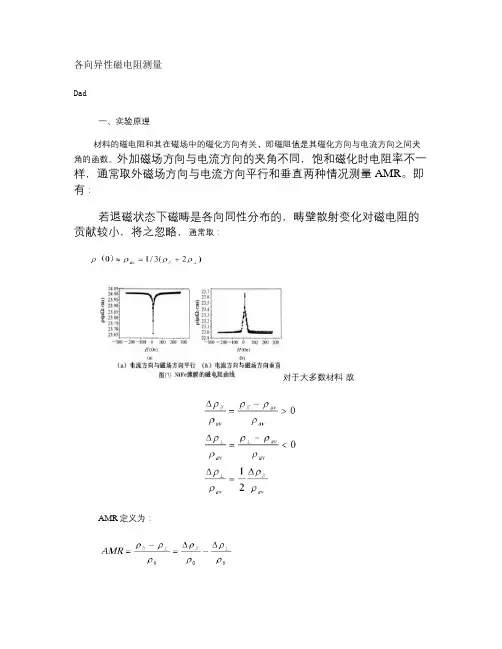

各向异性磁电阻测量Dad一、实验原理材料的磁电阻和其在磁场中的磁化方向有关，即磁阻值是其磁化方向与电流方向之间夹角的函数。
外加磁场方向与电流方向的夹角不同，饱和磁化时电阻率不一样，通常取外磁场方向与电流方向平行和垂直两种情况测量AMR。
即有：若退磁状态下磁畴是各向同性分布的，畴壁散射变化对磁电阻的贡献较小，将之忽略，通常取：对于大多数材料故AMR定义为：如果，则说明该样品在退磁状态下有磁畴结构，即磁畴分布非完全各项同性。
图（1）是曾用作磁盘读出磁头和磁场传感器材料的Ni81Fe19的磁电阻曲线，很明显ρ∥>ρ（０），ρ⊥<ρ（０），各向异性明显。
图中的双峰是材料的磁滞引起的。
图2是一些铁磁金属与合金薄膜的各向异性磁电阻曲线。
二、实验仪器亥姆霍兹线圈、大功率恒流电源、大功率扫描电源、精密恒流源、数字万用表三、实验注意事项1．经试验发现，多次测量时数据会有较大的偏差，因此最好一次性完成完整的测量，即使漏掉个别点也没关系，不必反向改变电流找漏掉的点。
2．实验结束时要将各个电源归零，关闭数字万用表，因实验中电流较大，应注意安全。
3．在记录过程中，在样品电压变化缓慢的区域，线圈电流可以变化的快一些，在样品电压变化快的区域，线圈电流要缓慢变化。
四、实验内容Ａ．方法1.将样品切成窄条，这在测AMR时是必需的。
对磁性合金薄膜，饱和磁化时，样品电阻率有如下关系:其中θ是磁场方向与电流方向的夹角。
为保证电流有一确定方向，常用的方法是：（１）将样品刻成细线，使薄膜样品的宽度远远小于长度。
（２）用平行电极，当电极间距远小于电极长度时，忽略电极端效应，认为两电极间的电流线是平行的。
2.用非共线四探针法测电阻值，如图12.1-10所示。
这种方法当数字微伏表内阻很大时，可以忽略探针接触电阻的影响，已在半导体、铁氧体、超导体等的电测量中广泛使用。
B.测量测量Ｆｅ-Ｎｉ薄膜的ＡＭＲa.将大功率恒流源与亥姆霍兹线圈连接。
