万用表维修

有关数字万用表的故障排除介绍数字万用表（Digital Multimeter，DMM）是现代电子测量工作中必不可少的工具，可以用于测量电压、电流、电阻、电容等电气量，方便易用。

然而，数字万用表也会遇到故障，本文将介绍数字万用表的故障及排除方法。

数字万用表出现的常见故障及解决方法1. 测量准确度降低如果使用数字万用表测量的电压、电流等值与实际值存在误差，可能是由于测量传感器元件损坏或已经过期导致。

首先应当使用校准器进行校准，校准器能够精确地输出一定电压和电流值，实现对数字万用表的校准。

如果校准后仍存在误差，则可以联系维修人员查找故障原因。

2. 数字显示不正确如果数字万用表的数字显示器显示不正确或没有显示，首先需要检查电池电量是否充足。

如果电池电量正常，可能是由于显示器元件损坏导致，这时需要联系维修人员进行更换。

3. 读数不稳定如果读数不稳定，可能是由于手柄接触不紧导致，可以检查插头或连接线是否接触良好。

如果连接紧密仍存在问题，可能是由于内部元件老化损坏或接线板接触不良，需要联系维修人员检查。

4. 测量保护电路失效当数字万用表测量电压、电流等值时，由于突然出现过高值也会造成元器件损坏和线路烧毁现象。

数字万用表通过保护电路保护元件和线路不被损坏。

如果保护电路失效，可能会导致误操作时元件和线路损坏，就会出现不合理的数值，甚至会出现事故。

如果发现保护电路失效，可以联系维修人员进行维修。

数字万用表的正确维护方法除了出现故障时需要进行排除之外，正确的维护也能延长数字万用表的使用寿命。

下面是一些数字万用表的正确维护方法：1. 防止磨损和污染数字万用表属于比较精密的仪器，因此要避免受到机械损伤和污染。

在使用过程中要注意轻拿轻放，避免碰撞和受挤压。

在工作时避免接触到油污、灰尘、湿气等有害物质。

2. 注意温度湿度数字万用表适用温度湿度要求一般在20℃～30℃和40%～60%之间。

如果工作环境温度过高或者过低，都会对数字万用表的使用造成影响。

万用表常见故障及排除方法万用表作为电工必备的测试工具之一，经常被用于测量电压、电流、电阻等等。

但在日常使用中，万用表也会出现一些故障，影响测试的准确性。

本文将介绍万用表常见故障及排除方法，帮助使用者更好地维护和使用万用表。

1. 无法开机无法开机可能有几种原因。

首先，电池可能已经用完，需要更换底部的电池。

另外，可能存在损坏的开关或其他的电路部件，需要进行修理或更换。

如果这些方法都不能解决问题，需要联系相关厂家进行检查和维修。

2. 测试结果不准确如果测试结果不准确，可能是由于电池电量不足或者是已经损坏的电路。

此时，先尝试更换新的电池，如果还是不能解决问题，需要联系厂家或者专业维修人员进行检查。

另外，一些万用表需要校准才能准确测试，如果测试结果有偏差，可能是因为校准不准确。

此时需要进行校准，具体方法请查看说明书或联系厂家。

3. 测量电流或电压时显示不正常在测量电流或电压时，万用表的显示可能很小或者没有显示。

这可能是由于选择了错误的测量模式或者是测量量的范围不正确。

此时需要检查选择的测量模式和量程是否正确，如果还有疑问，可以参考说明书进行确认。

4. 测量电阻时显示不正常在测量电阻时，显示可能会闪烁或者出现错误的数值。

这可能是由于接触不良或者是需要校准。

首先需要检查探头是否良好接触，如果还出现问题，则需要进行校准，具体方法请查看说明书或联系厂家。

5. 读数变化大在测试过程中，读数的变化很大，可能是万用表内部的接触不良。

此时需要拆开万用表进行检查，如果需要更换电路或其他部件，建议找专业人员进行更换，不要自行操作。

6. 其他故障除了上述常见故障之外，万用表还可能存在一些其他故障，例如显示屏损坏、指针抖动等等。

此时需要联系厂家或者专业维修人员进行检查并修复。

7. 排除方法在排除万用表故障时，需要注意以下几点：•首先需要确认是否真的是万用表本身的故障，还是其他因素引起的；•其次需要根据故障情况，选择不同的排除方法；•如果不确定故障原因，可以查看说明书或者联系厂家；•不要进行自己不熟悉的维修操作，应该寻求专业技术人员帮助。

万用表坏了怎么办？ 6 个维修实例让你巧变万用表维修达人点击上方高保真音响杂志可订阅哦！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。

它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。

那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。

耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。

学会发现问题、解决问题就变成了当务之急要做的事。

下面我通过 6 个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者若能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。

实例1【故障现象】某台 DT830 型数字式万用表，在无输入状况下，交流电流、电压和直流电压各挡显示均不能为正常情况下的“0【”分。

析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各挡显示均不为“0”，问题可能出在交、直流电压挡的公共部分。

打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106 芯片引脚间也有较多灰垢。

很显然，故障原因来自灰垢等造成的万用表电路间的漏电。

【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。

经过这样的处理后，万用表故障排除。

实例 2【故障现象】某台DT830B 型数字式万用表，所有欧姆挡及晶体二极管测量挡示数均为“（0正”常时均应在最高位显示溢出数字“1，”其）他挡位正常。

【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。

接下来检查电路半导体器件，该万用表中只有 1 只晶体二极管和 2 只晶体三极管，位置如图1 所示。

晶体二极管型号为1N4007 ，分析此晶体二极管应为交流电压挡的整流器件，不在故障范围内，因此重点检查2 只晶体三极管，其型号均为9014 。

万用表的常见故障及维修方法前言万用表是一种可以测量电压、电阻和电流等多种电学量的电子测试仪器，广泛应用于电子制造、电子测试、电力系统、信息通信、航空航天等领域。

但是，由于使用频繁和使用环境的不同，万用表的故障也经常会出现，本文将介绍一些常见的万用表故障及其解决方法。

常见故障电量表指针不稳或不动电量表指针不稳或不动是万用表使用中最常见的故障之一，通常会出现以下几种情况：1.表针来回摇摆，指示不稳定；2.表针始终指在某一位置不动；3.表针指示偏高/偏低。

这些故障多数是由于万用表表内机构失调导致的，如表针受到了磁场影响、积尘、铁芯接触不良等因素。

电池漏液万用表的电源一般是由干电池或充电电池提供的，如果电池长时间没有更换或维护，电池会漏液导致万用表内部损坏，比如仪表灵敏度下降、测量精度变差、电路板腐蚀等，所以平时应该注意及时更换电池。

测量值错误或不稳定万用表测量电学量时，如果遇到测量值错误或不稳定的情况，首先需要检查测量线是否接触良好，接下来可能会出现以下情况：1.万用表的内部电路元件或传感器损坏；2.被测对象与万用表之间的连接线路失效；3.万用表摆位或测试档位选择错误。

维修方法修复电量表不稳定或不动若出现电量表不稳定或不动的情况，需要进行一定的维修：1.清洗表面，特别是表针和积尘区域；2.调整表磁场位置，避免外磁场的影响；3.调整铁芯位置，使得表针更加灵敏；4.更换失调的表内机构。

处理电池漏液如果发现万用表的电池漏液，需要立即停止使用，拿掉电池，把万用表倒转放在干燥处放置至少 24 小时。

之后检查电池仓内是否有电池残留物，如有应使用清洁剂清洗干净。

如果电路板受损较大，则需要更换电路板或整个万用表。

处理测量值稳定性问题如果万用表出现测量值错误或不稳定的情况，则需要采取以下措施：1.范围选择正确，并且选择合适的量程；2.更换坏掉的电路元件或传感器；3.检查与被测器件连接的测量线是否良好连接；4.寻找并排除可能的干扰源，如近距离高频电磁干扰、电源波动等。

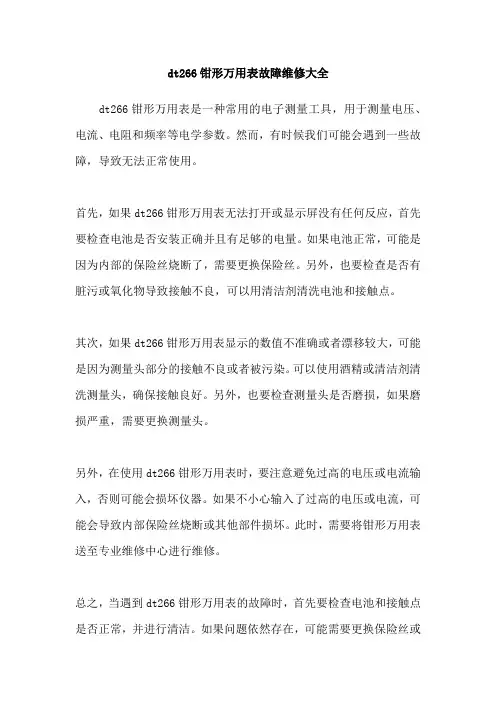

dt266钳形万用表故障维修大全
dt266钳形万用表是一种常用的电子测量工具，用于测量电压、电流、电阻和频率等电学参数。

然而，有时候我们可能会遇到一些故障，导致无法正常使用。

首先，如果dt266钳形万用表无法打开或显示屏没有任何反应，首先要检查电池是否安装正确并且有足够的电量。

如果电池正常，可能是因为内部的保险丝烧断了，需要更换保险丝。

另外，也要检查是否有脏污或氧化物导致接触不良，可以用清洁剂清洗电池和接触点。

其次，如果dt266钳形万用表显示的数值不准确或者漂移较大，可能是因为测量头部分的接触不良或者被污染。

可以使用酒精或清洁剂清洗测量头，确保接触良好。

另外，也要检查测量头是否磨损，如果磨损严重，需要更换测量头。

另外，在使用dt266钳形万用表时，要注意避免过高的电压或电流输入，否则可能会损坏仪器。

如果不小心输入了过高的电压或电流，可能会导致内部保险丝烧断或其他部件损坏。

此时，需要将钳形万用表送至专业维修中心进行维修。

总之，当遇到dt266钳形万用表的故障时，首先要检查电池和接触点是否正常，并进行清洁。

如果问题依然存在，可能需要更换保险丝或
测量头。

同时，要注意在使用过程中避免输入过高的电压或电流，以免损坏仪器。

如果故障无法解决，建议寻求专业维修中心的帮助。

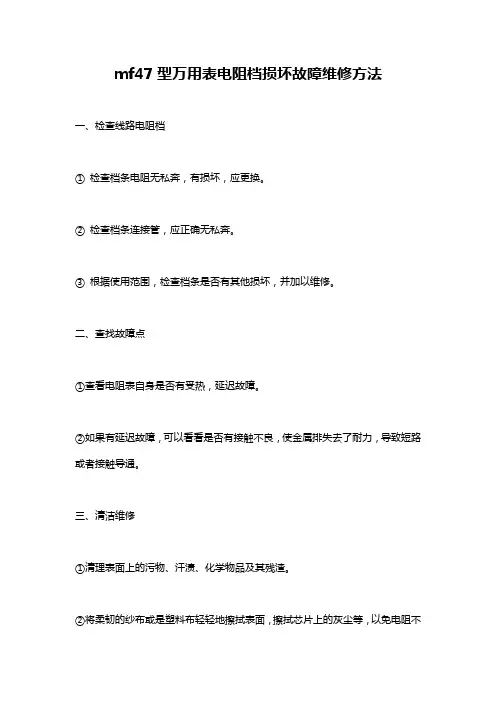

mf47型万用表电阻档损坏故障维修方法
一、检查线路电阻档
①检查档条电阻无私奔，有损坏，应更换。

②检查档条连接管，应正确无私奔。

③根据使用范围，检查档条是否有其他损坏，并加以维修。

二、查找故障点
①查看电阻表自身是否有受热，延迟故障。

②如果有延迟故障，可以看看是否有接触不良，使金属排失去了耐力，导致短路或者接触导通。

三、清洁维修
①清理表面上的污物、汗渍、化学物品及其残渣。

②将柔韧的纱布或是塑料布轻轻地擦拭表面，擦拭芯片上的灰尘等，以免电阻不
能正常工作。

③查看电阻是否有损坏，更换新的电阻。

四、更换电路
如果不能修复原有电路，可以更换新的线路板来替换故障电路板。

万用表检修1、数字表显示溢出检修一例一只芯片为7106的数字表，开机时液晶显示屏左侧显示溢出符号“1”，一般来说出现这种现象时，芯片损坏的可能性较大。

经测试发现芯片的①脚对地为2．8V，基准电压(即36脚对35脚)为100mV，完全正常，看来芯片并没有损坏。

分析能够引起过载溢出的原因只能是芯片的输入端VIN的电压高于基准电压100mV。

实际测量31脚对地的电压小于100mV时，发现故障表上的溢出符号“-1”消失，而显示出一定的数字。

经仔细分析判断是c1的一只引脚焊点不良(见图中“故障点”所指处)，造成芯片的31脚实际上同外围元件完全断开，其上的感应电压超过了100mV而引起的过载。

实际测量31脚对地电压时，由于外围元件的钳位作用恰好使电压值小于100mV。

处理好故障点后，31脚对地电压为0V，显示屏显示“000”，故障排除。

2、数字万用表显示“1888”故障数字表故障为“各挡均显示1888”；这是一种三位半数字万用表，该仪表主要芯片是ICL7106。

由于是因“用错量程，损坏仪表”且显示为“1888”大多为ICL7106第①脚与第37短路损坏，换同型号芯片即可。

判断方法如下：打开仪表，从线路板上断开IC7106第①脚和第26脚，把电池接入第①脚(正)、第26脚(负)，用一台正常数字表黑表笔接“COM”，红笔分别测量这两脚电压，正常时，①脚+2．8v(不得超过+3．2v)，26脚-5．8v(随电池电压高低而不同。

如果以上电压正常，再测Ic7106第37脚(电压应为负值)，如接近①脚电压说明第37脚外围元件与①脚短路，重点检测第37脚外围元件，但这种情况较少见。

2．如果①脚、26脚电压不正常，且第37脚仍有正电压，则说明Ic7106，内部第①脚与第37脚短路，必须更换同型号ICL7106。

3、DT980A数字万用表故障检修一例故障现象：用电压挡测量稳定电压时，显示数由大到小跳变，最终大致于电压实际值的四分之三左右。

万用表检修1、数字表显示溢出检修一例一只芯片为7106的数字表，开机时液晶显示屏左侧显示溢出符号“1”，一般来说出现这种现象时，芯片损坏的可能性较大。

经测试发现芯片的①脚对地为2．8V，基准电压(即36脚对35脚)为100mV，完全正常，看来芯片并没有损坏。

分析能够引起过载溢出的原因只能是芯片的输入端VIN的电压高于基准电压100mV。

实际测量31脚对地的电压小于100mV时，发现故障表上的溢出符号“-1”消失，而显示出一定的数字。

经仔细分析判断是c1的一只引脚焊点不良(见图中“故障点”所指处)，造成芯片的31脚实际上同外围元件完全断开，其上的感应电压超过了100mV而引起的过载。

实际测量31脚对地电压时，由于外围元件的钳位作用恰好使电压值小于100mV。

处理好故障点后，31脚对地电压为0V，显示屏显示“000”，故障排除。

2、数字万用表显示“1888”故障数字表故障为“各挡均显示1888”；这是一种三位半数字万用表，该仪表主要芯片是ICL7106。

由于是因“用错量程，损坏仪表”且显示为“1888”大多为ICL7106第①脚与第37短路损坏，换同型号芯片即可。

判断方法如下：打开仪表，从线路板上断开IC7106第①脚和第26脚，把电池接入第①脚(正)、第26脚(负)，用一台正常数字表黑表笔接“COM”，红笔分别测量这两脚电压，正常时，①脚+2．8v(不得超过+3．2v)，26脚-5．8v(随电池电压高低而不同。

如果以上电压正常，再测Ic7106第37脚(电压应为负值)，如接近①脚电压说明第37脚外围元件与①脚短路，重点检测第37脚外围元件，但这种情况较少见。

2．如果①脚、26脚电压不正常，且第37脚仍有正电压，则说明Ic7106，内部第①脚与第37脚短路，必须更换同型号ICL7106。

3、DT980A数字万用表故障检修一例故障现象：用电压挡测量稳定电压时，显示数由大到小跳变，最终大致于电压实际值的四分之三左右。
