九年级物理下册电与磁单元测试卷附答案

九年级下册物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

九年级物理下册《电与磁》单元测试卷(附答案)一、选择题（本大题共10小题，每小题4分，共40分）1．下列关于磁现象的描述中错误的是（）A.磁体周围的磁场是真实存在的B．地面上的指南针N极总是指向地理的南极C．通电导体周围存在磁场D．磁感线是为了描述磁场而引入的假想曲线2．如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是( )A.奥斯特用此装置发现了电流磁效应B．导体竖直方向运动时，电流表指针偏转C．导体水平方向运动时，电流表指针偏转D．导体左右运动时，电流表指针偏转方向不变3．下列有关电和磁的四幅图，其中描述正确的是（）A.如图甲，奥斯特实验证实了磁能产生电B．如图乙，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图丙，扬声器与发电机工作原理相同D．如图丁，话筒与电动机工作原理相同4．如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。

机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。

制作电动机依据的是下列四幅图中的( )5．如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。

闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是 ( )A．在圆筒中插入一根铁芯 B．减少线圈匝数C．滑动变阻器的滑片P向右滑动 D．将电源正负极互换6．在我们的日常生活中，磁现象及磁的应用几乎随处可见。

下列有关磁的说法正确的是( )A.信鸽的飞翔是依靠地磁场进行定向的B．电动机是根据电磁感应原理制成的C．物理学家安培首次揭开了电与磁的关系D．发电机工作时将电能转化为机械能7．如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了。

拉动AB向左移动时，发现CD向右移动，下列判断正确的是 ( )A．若拉动AB向右移动，则CD向右移动B．若拉动AB向右移动，则CD向左移动C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动8．如图是研究电磁感应的实验装置。

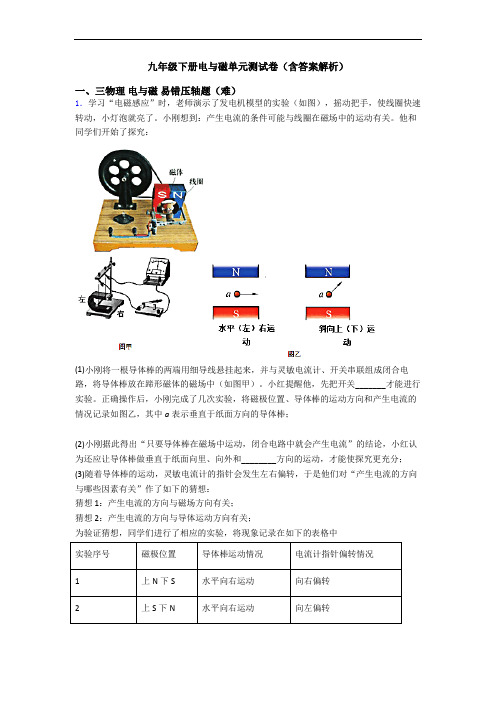

九年级下册电与磁单元测试卷（含答案解析）一、三物理电与磁易错压轴题（难）1．学习“电磁感应”时，老师演示了发电机模型的实验（如图），摇动把手，使线圈快速转动，小灯泡就亮了。

小刚想到：产生电流的条件可能与线圈在磁场中的运动有关。

他和同学们开始了探究：(1)小刚将一根导体棒的两端用细导线悬挂起来，并与灵敏电流计、开关串联组成闭合电路，将导体棒放在蹄形磁体的磁场中（如图甲）。

小红提醒他，先把开关_______才能进行实验。

正确操作后，小刚完成了几次实验，将磁极位置、导体棒的运动方向和产生电流的情况记录如图乙，其中a表示垂直于纸面方向的导体棒；(2)小刚据此得出“只要导体棒在磁场中运动，闭合电路中就会产生电流”的结论，小红认为还应让导体棒做垂直于纸面向里、向外和________方向的运动，才能使探究更充分；(3)随着导体棒的运动，灵敏电流计的指针会发生左右偏转，于是他们对“产生电流的方向与哪些因素有关”作了如下的猜想：猜想1：产生电流的方向与磁场方向有关；猜想2：产生电流的方向与导体运动方向有关；为验证猜想，同学们进行了相应的实验，将现象记录在如下的表格中实验序号磁极位置导体棒运动情况电流计指针偏转情况1上N下S水平向右运动向右偏转2上S下N水平向右运动向左偏转3水平向左运动向右偏转分析第1、2两次实验发现，产生电流的方向跟________有关；第3次实验中磁体上方为_____（选填“N”、“S”）极，和其他实验对照验证了猜想2；(4)老师肯定了他们的探究，又介绍了科学家科拉顿的相关研究，1825年他用如图丙所示的实验装置，在两个房间中进行实验：①实验中用______________的现象来判断电路中是否产生了电流；②将导线、小磁针与磁铁、线圈分别置于两个房间，是为了________________；③科拉顿将磁铁插进线圈里，然后迅速奔向另一个房间，没有观察到产生电流的现象；他再回到放着磁铁和线圈的房间里，把磁铁从线圈中抽了出来，又跑到磁针和导线所在的房间，还是没有观察到现象。

第九章《电与磁》单元测试题一．选择题（共30分）1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )A ．将磁性材料装在冰箱的门框上，制成“门吸”B ．利用磁铁制成双面擦窗器C ．电视机上面放一块磁性治疗仪D ．用磁带来纪录声音2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极B ．司南的勺柄将指向北方C ．指南针将不能使用D ．地磁两极和地理两极并不重合，存在一个偏角3．以下实际应用中,没有用到磁性材料的是：（ ）A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )A ． 电源A 端是正极，在电源外部电流由A 流向BB ． 电源A 端是正极，在电源外部电流由B 流向AC ． 电源B 端是正极，在电源外部电流由A 流向BD ． 电源B 端是正极，在电源外部电流由B 流向A5．下列装置中，没有用到电磁铁的是（ ）A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ） A ．“电压”的引入 B ．“电流”的引入C ．“光线”的引入D ．“电线”的引入7．如图9-47所示的自动电路中，当开关S 断开时，工作电路的情况是（ ）A ．灯亮，电动机不转，电铃响B ．灯亮，电动机转起来，电铃响C ．灯不亮，电动机不转，电铃响D ．灯亮，电动机转起来，电铃不响8．当一根直导线在磁场中做切割磁感线运动时 ( )A ．导线两端可能产生感生电压B ．导线两端必定产生感生电压C ．导线中一定有感生电流产生D ．感生电压和感生电流一定同时产生9．如图9-48中要改变通电导体AB 的运动方向，下面方法正确的是( )A ．升高电源电压B ．增大通过电动机线圈的电流强度C ．把电源正、负极对调D ．把电源正、负极对调的同时，将电动机磁铁的两极也对调10．下列说法正确的是（ ）A ．电动机的发明，实现了机械能向电能的大规模转化B ．发电机是利用通电线圈在磁场中受力转动的原理制成的C ．奥斯特实验说明利用磁场可以产生电流D ．电铃是利用电流的磁效应来工作的 二．填空题（每空1分，共 25分）图9-46 图9-47图9-481. 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 ．同名磁极相互靠近时会相互 ．2．磁体周围存在着 ．磁场是有方向的，小磁针在磁场中静止时 极所指方向，就是该点的磁场方向．磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极．3．地球本身就是一个大磁体，在地球上指南针能指南北是因为受到 的作用．人类将在本世纪登上火星；目前对火星上的磁场情况不明，如果现在登上火星，你认为在火星上的宇航员能依靠指南针来导向吗？ （选填：“能”、“不能”或“不知道”）4．认真观察图9-49，你能获取的信息有： (1) ；(2） ；（3） ．5．电磁铁的优点很多，它的磁性有无可以由来控制．电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ． 6．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成．7．如图9-50中所示的两个模型，其中甲图是 机的模型，它是根据制成的，乙图是 机的模型，它是根据 制成的．图9-508．我国供生产和生活用的交流电的频率是 赫兹，电流方向每秒钟改变 次．三．作图与问答（14分）1．（8分）小华到河边游玩，在河中发现如图9-51所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图9-52所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图9-51中的水面上升到一定位置时，通过怎样的过程，图9-58中的报警灯就被接通发光（图9-51中的球A 是一个小浮子，能随水面的升降而升降）2．（6分）根据图9-53中所示的电流方向标出通电螺线管的极性． 四．实验题（16分）1．（4分）如图9-54在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有:(1) ；（2） ．2．（8分）某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.图9-49 图9-52 图9-51 图9-53图9-55(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析 比较实验序号______得出的.3．（4分）小丽同学学习了电流的磁效应后，知道了电流周围存在磁场，并且探究出了电流周围的磁场方向与电流方向有关．后来又学习了磁场对通电导体有力的作用，并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关．小丽想：如果把两根通电导体靠得很近时，任何一根导体都处在另一根导体的磁场中，这样两根导线之间便会有力的作用．那会是怎样的作用呢？她把一想法告诉几个同学，并相互提出了观点：小明说：“两条导线会相互吸引．” 小华说：“两条导线会也许会相互排斥．”小红说：“别费劲了，谁见过电线杆上的两条电线相互打架吗？”到底谁对呢？于是他们一起去找赵老师希望能得到老师的帮助．赵老师带他们到实验室让他们自己通过实验来得出结论．于是他们来到实验室设计了一个实验电路，如图9-56甲所示．实验中A 、B 两段导线相互靠近时，闭合开关后发现，两根导线会相互吸引．小明得意地说：“我对了吧，实践是检验真理的唯一标准．因此可以得出结论，当两根通电导线靠得很近时，它们是相互吸引的．”小华和小红没出声，算是默认了．小丽想了想，说“别忙于下结论．”随后，小丽改变了其中一根导线的电流方向，如图9-56乙所示，结果变成了相互排斥．小丽接着说现在可以下结论了．请你通过上述材料结合自己的知识回答：⑴请你分析：小丽是根据什么判断出当把其中一根导线中的电流方向改变，两通电导线会由相互吸引变为相互排斥．⑵文章最后说“现在可以下结论了”，你认为正确的结论是什么？五．创新题（共15分）1．（10分）兰兰学习了电磁感应现象后，就想：产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想：既然运动有快慢之分、磁场有强弱之分，那么感应电流的大小是否与这两者有关呢?于是她们开始做实验，首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器，并且准备了磁性强弱不同的磁铁，以便改变磁场的强弱．闭合电路后她先改变导体在磁场中运动的快慢，观察电流表摆动的幅度大小．发现导体在磁场中运动的速度越大，电流表的指针摆动幅度越大；然后她又保持导体的运动快慢不变，换用磁性强的磁铁来实验，发现磁性越强，电流表指针摆动的幅度越大．对于这么重大的发现，她高兴不已。

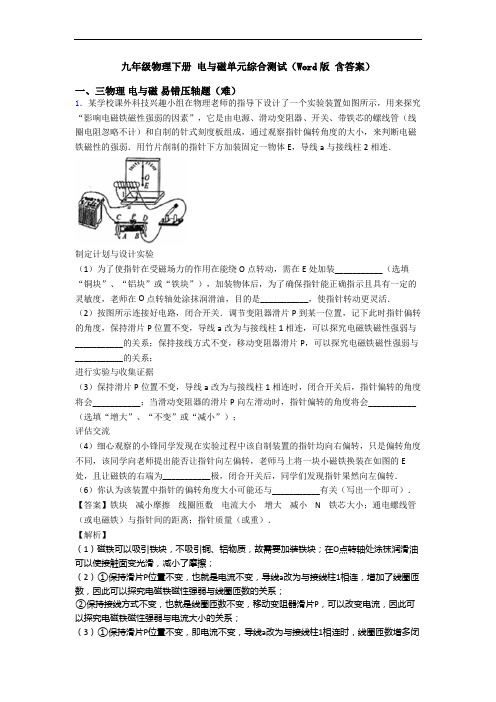

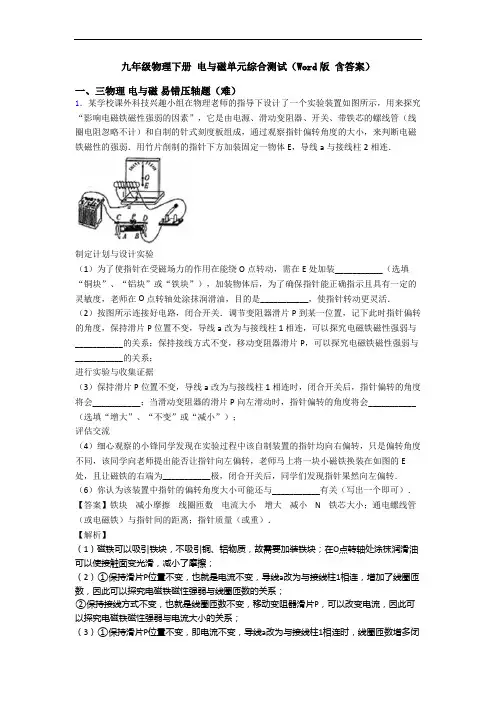

九年级物理下册电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．2．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备（一）小明找来二氧化碳气敏电阻R x，其电阻值与空气中二氧化碳浓度关系如表格所示，其中二氧化碳浓度为0时，R x阻值模糊不清，他对该电阻阻值进行测量氧气浓度/%0510********R x/Ω28221713108小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将R x置于其中（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B 端移动时，电压表、电流表的示数都变大．（___）（2）开关S闭合前，滑片P应移至_____（选填“A”或“B”）端．（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为_____．A、S断路B、R'断路C、R x短路D、R x断路（4）排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，R x的阻值为_____Ω（5）请在丙图中画出R x阻值与空气中二氧化碳浓度的关系图象．（___）（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V的蓄电池，开关S，定值电阻R0，二氧化碳气敏电阻R x，电磁继电器的线圈电阻不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．（6）请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．（___）（7）定值电阻R0的阻值应为_____Ω．【答案】A D3535【解析】【分析】（1）由图乙确定两表的量程，根据要求滑片P向B端移动时，电压表、电流表的示数变大确定变阻器的连接与电压表的连接；（2）为保护电路，开关S闭合前，滑片P应移至阻值最大处；（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了；（4）分别图中电压表大量程和电流表小量程读数，根据欧姆定律求电阻；（5）根据描点作图；（6）将控制电路串联起来；根据电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当电流小于0.1A，绿灯亮：故红灯亮与换气扇并联，根据衔铁吸下时与下触点接触，电流小于0.1A时与上触点接触，按要求连接工作电路；（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，根据欧姆定律和电阻的串联求出定值电阻的大小．【详解】（1）用伏安法测电阻大小，电流表要串联在电路中，由图乙可知，电压表选用大量程，电流表选用小量程，因要求滑片P向B端移动时，电流表的示数变大，则电路中的电阻变小，即滑动变阻器连入电路中的电阻变小，故滑片以右电阻丝连入电路中，根据欧姆定律的变形公式U＝IR，待测电阻的电压变大，由串联电路的电压规律，电压表示数变小，故电压表并联在待测电阻的两端，如下图1所示：（2）开关S闭合前，滑片P应移至阴性阻值最大处，即A端；（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为R x断路，选D；（4）图中电压表选用大量程，分度值为0.5V，示数为为3.5V；电流表选用小量程，分度值为0.02A，示数为0.1A，由欧姆定律，待测电阻：R X＝3.5=350.1U VI A=Ω；（5）由表中数据，在坐标系中确定对应的点，用平滑的曲线连接起来，如下图2所示所示：（6）闭合开关S，因周围空气中二氧化碳浓度越大，气敏电阻越小，当大于8%时，电阻小于某一值，电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当周围空气中二氧化碳浓度小于8%时，电阻大于某一值，电流小于0.1A，绿灯亮；将控制电路与电源串联起来；电流小于0.1A时，上触点与衔铁接触，绿灯与电源连接，绿灯亮；电流流大于电0.1A时，磁铁将衔铁吸下，下触点与衔铁接触，上触点与衔铁分离，红灯与换气扇并联，红灯亮且换气扇正常工作，绿灯断路；电路连接如下所示：（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，电路中电流I＝0.1A，根据欧姆定律和电阻的串联规律，R0＝UI﹣R′X＝60.1VA﹣25Ω＝35Ω；【点睛】本题考查测电阻的电路连接、注意事项、故障分析、电表读数、电阻计算，同时也考查了电磁继电器的运用及电路的连接，并汲及运用图象解决问题的思想，综合性强，难度较大．3．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做运动时导体中会产生感应电流．（2）在此实验过程中，是能转化为能．（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明．（4）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动，观察两次实验中的，然后进行分析与判断．【答案】（1）切割磁感线；（2）机械；电；（3）感应电流的方向跟导体运动方向有关；（4）较快；电流表的指针偏转情况．【解析】试题分析：（1）导体ab向上或向下运动时，没有切割磁感线，所以电流表不偏转，而左右运动时，切割磁感线，所以电流表偏转，则产生感应电流的条件是闭合电路中的部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流；（2）在实验过程中，机械能转化成电能；（3）导体切割磁感线的方向不同，电流表指针的偏转方向不同，这说明感应电流方向与导体运动方向有关；（4）若探究感应电流的大小与导体运动速度的关系，要使导体一次运动较慢，一次运动较快，观察电流表指针偏转的角度是否相同．【考点定位】电磁感应4．在“探究影响电磁铁磁性强弱的因素”实验中，小亮制成简易电磁铁甲、乙，并设计了如图所示的电路进行实验．(1)根据图示的情境可知，电磁铁________(选填“甲”或“乙”)的磁性强，说明电流一定时________，电磁铁磁性越强．(2)当滑动变阻器滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”)，说明同一电磁铁，通过的电流越________，电磁铁的磁性越强．(3)电磁铁甲的上端是________极，下端吸引大头针，可以使大头针磁化，大头针下端分散的原因是________．【答案】甲线圈匝数越多增加大 N 大头针被磁化，同一端的磁性相同，同名磁极相互排斥【解析】(1)由图可知，甲吸引的大头个数多，故甲的磁性强，在电流相同的情况下，匝数越多，电磁铁的磁性越强；(2)当滑动变阻器滑片向左移动时，电阻减小，电流变大，电磁铁甲、乙吸引大头针的个数增加；说明电流越大，电磁铁磁性越强；(3)根据右手安培定则，四指绕向电流的方向，大拇指所指的方向即为螺线管的N极；则乙铁钉的上端是电磁铁的S极；大头针被磁化，同一端的磁性相同，互相排斥，所以下端分散．点睛：根据电磁铁吸引大头针个数的多少判断电磁铁磁性的强弱；根据滑片移动，判定电流的变化，从而判断出磁性的变化．5．为了探究电磁铁的磁性跟哪些因素有关，小丽作出以下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性。

九年级下册物理电与磁单元测试题（Word版含解析）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．4．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做运动时导体中会产生感应电流．（2）在此实验过程中，是能转化为能．（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明．（4）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动，观察两次实验中的，然后进行分析与判断．【答案】（1）切割磁感线；（2）机械；电；（3）感应电流的方向跟导体运动方向有关；（4）较快；电流表的指针偏转情况．【解析】试题分析：（1）导体ab向上或向下运动时，没有切割磁感线，所以电流表不偏转，而左右运动时，切割磁感线，所以电流表偏转，则产生感应电流的条件是闭合电路中的部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流；（2）在实验过程中，机械能转化成电能；（3）导体切割磁感线的方向不同，电流表指针的偏转方向不同，这说明感应电流方向与导体运动方向有关；（4）若探究感应电流的大小与导体运动速度的关系，要使导体一次运动较慢，一次运动较快，观察电流表指针偏转的角度是否相同．【考点定位】电磁感应5．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

人教版九年级下册物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极2．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

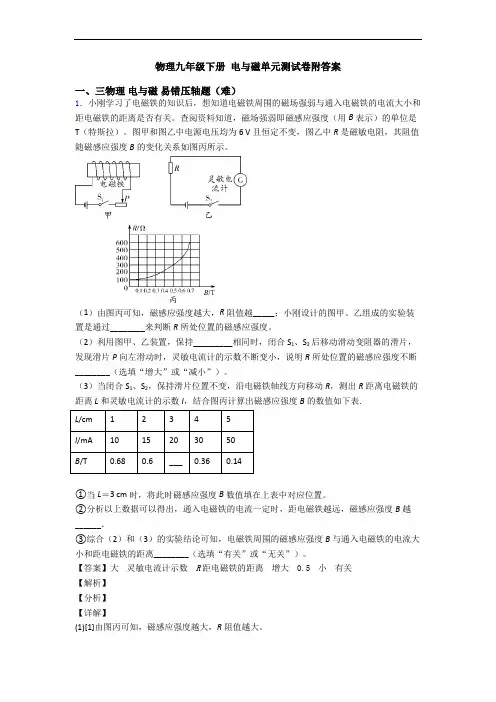

人教版物理九年级下册电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

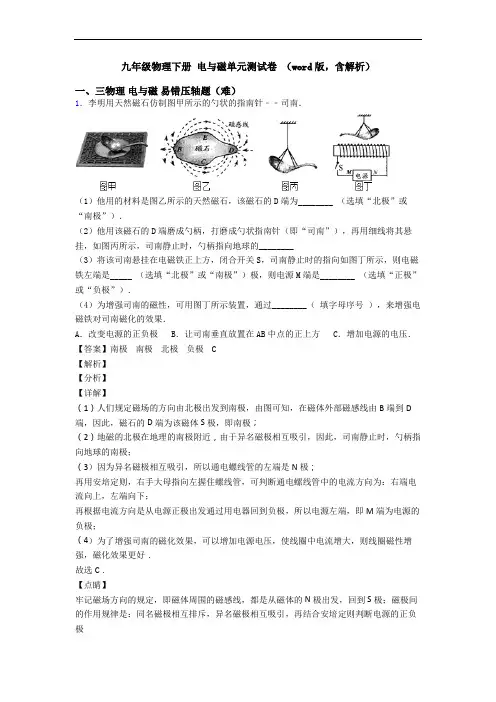

九年级物理下册电与磁单元测试卷（word版，含解析）一、三物理电与磁易错压轴题（难）1．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极2．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。

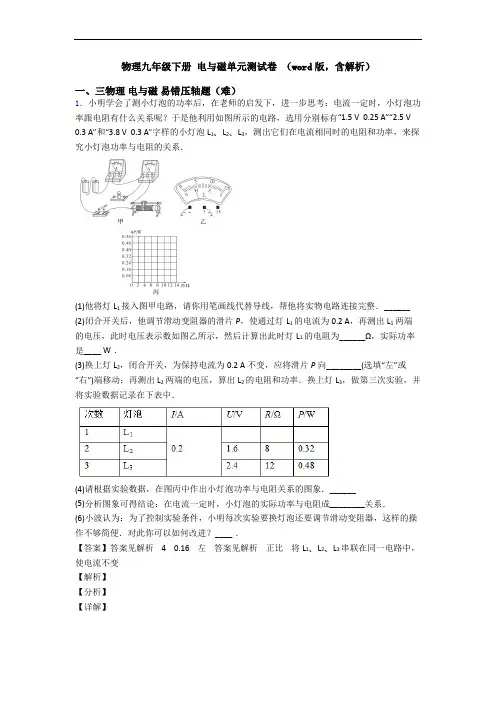

物理九年级下册电与磁单元测试卷（word版，含解析）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．3．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；4．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做运动时导体中会产生感应电流．（2）在此实验过程中，是能转化为能．（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明．（4）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动，观察两次实验中的，然后进行分析与判断．【答案】（1）切割磁感线；（2）机械；电；（3）感应电流的方向跟导体运动方向有关；（4）较快；电流表的指针偏转情况．【解析】试题分析：（1）导体ab向上或向下运动时，没有切割磁感线，所以电流表不偏转，而左右运动时，切割磁感线，所以电流表偏转，则产生感应电流的条件是闭合电路中的部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流；（2）在实验过程中，机械能转化成电能；（3）导体切割磁感线的方向不同，电流表指针的偏转方向不同，这说明感应电流方向与导体运动方向有关；（4）若探究感应电流的大小与导体运动速度的关系，要使导体一次运动较慢，一次运动较快，观察电流表指针偏转的角度是否相同．【考点定位】电磁感应5．(1)如图所示是电磁学中一个很重要的实验，从实验现象可知通电导体周围存在磁场，这种现象是1820年丹麦物理学家________发现的。
