人教版初中物理《电与磁》单元测试题(附答案)

人教版九年级物理《电与磁》单元测试卷-基础卷一．选择题（共10小题）1．下列说法不正确的是（）A．磁体外部的磁感线总是从磁体的N极出发回到S极B．电饭锅是利用电流的热效应工作的C．大地、人体、石墨都是导体D．电流的方向与自由电子移动的方向相同2．下列关于磁场和磁感线的说法中错误的是（）A．磁感线用来描述磁场的分布情况B．磁感线越密的地方磁场磁性越强C．磁极间的相互作用是通过磁场完成的D．磁场和磁感线都是真实存在的3．如图所示，闭合开关S，将滑片P缓慢向右移动的过程中，下列分析正确的是（）A．电磁铁的磁性变弱B．弹簧测力计示数将变小C．电磁铁的上端是N极D．通过电磁铁的电流变大4．如图所示，闭合开关S1、S2，两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极5．如图所示的四个装置图表述正确的是（）A．图甲的左侧是N极B．图乙可用来探究产生热量多少与电流大小的关系C．图丙可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁可用来演示电流的磁效应6．对图中甲、乙、丙、丁四个实验描述正确的是（）A．甲实验可以探究电磁铁磁性强弱与线圈匝数的关系B．乙实验可以探究发电机的工作原理C．丙实验说明磁能生电D．丁实验说明只要导体ab在磁场中运动，电路中就一定有感应电流7．图中，风车转动，电流表指针偏转。

下列的四个现象中与图中相同的是（）A．B．C．D．8．如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（）A．B．C．D．9．如图甲所示是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。

图乙中与这一原理相同的是（）A．B．C．D．10．节能环保的电动汽车被大多数家庭喜爱，其核心部件是电动机，下列各图中能够说明电动机工作原理的是（）A．B．C．D．二．填空题（共5小题）11．如图所示，闭合开关S，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将________（选填“伸长”或“缩短”），小磁针N极向________（选填“上”或“下”）偏转。

人教版九年级全册《第20章电与磁》单元测试卷（1）一、选择题（共15小题，每小题2分，共30分）1．（2分）把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则（）A．甲有磁性，乙无磁性B．甲无磁性，乙有磁性C．甲、乙都有磁性D．甲、乙都无磁性2．（2分）下列说法正确的是（）A．换气扇和洗衣机的主要部件都是电动机B．电热水器和电铃的主要部件都是电磁铁C．磁卡和VCD播放用的光碟都是应用了磁性材料D．地磁的南极在地理的南极附近3．（2分）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转。

下列说法正确的是（）A．若导线ab水平向左运动，则灵敏电流计指针向右偏转B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转D．若导线ab斜向上运动，则灵敏电流计指针不会偏转4．（2分）下列几种物质不能被磁化的是（）A．碳钢B．铸铁C．铜棒D．镍片5．（2分）图为直流电动机的工作原理图。

以下相关的分析中正确的是（）A．电动机工作过程中，消耗的电能全部转化为内能B．电动机工作过程中，消耗的电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变6．（2分）小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S极与原来的磁铁N极靠近合并时，将看到的现象是（）A．铁钉的尖端被吸向右端磁铁B．铁钉将落下C．铁钉的尖端被吸向左端磁铁D．铁钉被吸得更牢7．（2分）磁性材料已经在现代生活和科学技术中广泛使用，下列元件中没有应用磁性材料的是（）A．录音带B．存储软盘C．VCD光盘D．录像带8．（2分）关于电动机和发电机，下列说法中正确的是（）A．电动机是利用电磁感应原理制成的B．发电机是利用通电导体在磁场中受力的原理制成的C．电动机工作过程中是将机械能转化为电能D．发电机工作过程中是将机械能转化为电能9．（2分）通电螺线管旁的小磁针静止如图所示，判断正确的是（）A．螺线管a端为N极，电源C端为正极B．螺线管a端为S极，电源C端为负极C．螺线管a端为N极，电源C端为负极D．螺线管a端为S极，电源C端为正极10．（2分）如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是（）A．向右运动B．向左运动C．向上运动D．向下运动11．（2分）为探究“什么情况下磁可以生电”，小华组装了如图所示的实验装置，图中ab 是一根细铜直导线。

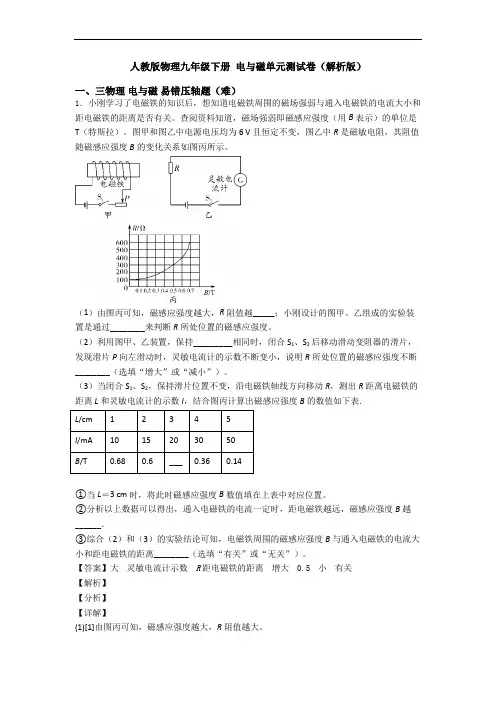

人教版物理九年级下册电与磁单元测试卷（解析版）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

第九章《电与磁》单元测试题一．选择题（共30分）1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )A ．将磁性材料装在冰箱的门框上，制成“门吸”B ．利用磁铁制成双面擦窗器C ．电视机上面放一块磁性治疗仪D ．用磁带来纪录声音2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极B ．司南的勺柄将指向北方C ．指南针将不能使用D ．地磁两极和地理两极并不重合，存在一个偏角3．以下实际应用中,没有用到磁性材料的是：（ ）A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )A ． 电源A 端是正极，在电源外部电流由A 流向BB ． 电源A 端是正极，在电源外部电流由B 流向AC ． 电源B 端是正极，在电源外部电流由A 流向BD ． 电源B 端是正极，在电源外部电流由B 流向A5．下列装置中，没有用到电磁铁的是（ ）A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ） A ．“电压”的引入 B ．“电流”的引入C ．“光线”的引入D ．“电线”的引入7．如图9-47所示的自动电路中，当开关S 断开时，工作电路的情况是（ ）A ．灯亮，电动机不转，电铃响B ．灯亮，电动机转起来，电铃响C ．灯不亮，电动机不转，电铃响D ．灯亮，电动机转起来，电铃不响8．当一根直导线在磁场中做切割磁感线运动时 ( )A ．导线两端可能产生感生电压B ．导线两端必定产生感生电压C ．导线中一定有感生电流产生D ．感生电压和感生电流一定同时产生9．如图9-48中要改变通电导体AB 的运动方向，下面方法正确的是( )A ．升高电源电压B ．增大通过电动机线圈的电流强度C ．把电源正、负极对调D ．把电源正、负极对调的同时，将电动机磁铁的两极也对调10．下列说法正确的是（ ）A ．电动机的发明，实现了机械能向电能的大规模转化B ．发电机是利用通电线圈在磁场中受力转动的原理制成的C ．奥斯特实验说明利用磁场可以产生电流D ．电铃是利用电流的磁效应来工作的 二．填空题（每空1分，共 25分）图9-46 图9-47图9-481. 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 ．同名磁极相互靠近时会相互 ．2．磁体周围存在着 ．磁场是有方向的，小磁针在磁场中静止时 极所指方向，就是该点的磁场方向．磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极．3．地球本身就是一个大磁体，在地球上指南针能指南北是因为受到 的作用．人类将在本世纪登上火星；目前对火星上的磁场情况不明，如果现在登上火星，你认为在火星上的宇航员能依靠指南针来导向吗？ （选填：“能”、“不能”或“不知道”）4．认真观察图9-49，你能获取的信息有： (1) ；(2） ；（3） ．5．电磁铁的优点很多，它的磁性有无可以由来控制．电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ． 6．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成．7．如图9-50中所示的两个模型，其中甲图是 机的模型，它是根据制成的，乙图是 机的模型，它是根据 制成的．图9-508．我国供生产和生活用的交流电的频率是 赫兹，电流方向每秒钟改变 次．三．作图与问答（14分）1．（8分）小华到河边游玩，在河中发现如图9-51所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图9-52所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图9-51中的水面上升到一定位置时，通过怎样的过程，图9-58中的报警灯就被接通发光（图9-51中的球A 是一个小浮子，能随水面的升降而升降）2．（6分）根据图9-53中所示的电流方向标出通电螺线管的极性． 四．实验题（16分）1．（4分）如图9-54在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有:(1) ；（2） ．2．（8分）某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.图9-49 图9-52 图9-51 图9-53图9-55(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析 比较实验序号______得出的.3．（4分）小丽同学学习了电流的磁效应后，知道了电流周围存在磁场，并且探究出了电流周围的磁场方向与电流方向有关．后来又学习了磁场对通电导体有力的作用，并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关．小丽想：如果把两根通电导体靠得很近时，任何一根导体都处在另一根导体的磁场中，这样两根导线之间便会有力的作用．那会是怎样的作用呢？她把一想法告诉几个同学，并相互提出了观点：小明说：“两条导线会相互吸引．” 小华说：“两条导线会也许会相互排斥．”小红说：“别费劲了，谁见过电线杆上的两条电线相互打架吗？”到底谁对呢？于是他们一起去找赵老师希望能得到老师的帮助．赵老师带他们到实验室让他们自己通过实验来得出结论．于是他们来到实验室设计了一个实验电路，如图9-56甲所示．实验中A 、B 两段导线相互靠近时，闭合开关后发现，两根导线会相互吸引．小明得意地说：“我对了吧，实践是检验真理的唯一标准．因此可以得出结论，当两根通电导线靠得很近时，它们是相互吸引的．”小华和小红没出声，算是默认了．小丽想了想，说“别忙于下结论．”随后，小丽改变了其中一根导线的电流方向，如图9-56乙所示，结果变成了相互排斥．小丽接着说现在可以下结论了．请你通过上述材料结合自己的知识回答：⑴请你分析：小丽是根据什么判断出当把其中一根导线中的电流方向改变，两通电导线会由相互吸引变为相互排斥．⑵文章最后说“现在可以下结论了”，你认为正确的结论是什么？五．创新题（共15分）1．（10分）兰兰学习了电磁感应现象后，就想：产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想：既然运动有快慢之分、磁场有强弱之分，那么感应电流的大小是否与这两者有关呢?于是她们开始做实验，首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器，并且准备了磁性强弱不同的磁铁，以便改变磁场的强弱．闭合电路后她先改变导体在磁场中运动的快慢，观察电流表摆动的幅度大小．发现导体在磁场中运动的速度越大，电流表的指针摆动幅度越大；然后她又保持导体的运动快慢不变，换用磁性强的磁铁来实验，发现磁性越强，电流表指针摆动的幅度越大．对于这么重大的发现，她高兴不已。

《电与磁》单元检测题一、单选题(每小题只有一个正确答案)1.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( )A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥2.如图所示，张华同学做“隔着木板用磁铁吸引铁钉”的实验．实验所用的器材是( )A．磁铁、铁钉、木板B．磁铁、铁钉、玻璃C．磁铁、木板、塑料D．铁钉、磁铁、搪瓷3.下面说法中错误的是( )A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性4.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是( )A．先由大变小，后由小变大B．先由小变大，后由大变小C．由大变小D．由小变大5.下列做法中能够改变通电螺线管外部磁场方向的是( )A．增加线圈的匝数B．改变电流的大小C．改变螺线管中的电流方向D．在螺线管中插入铁芯6.图中的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是( ) A．B．C．D．7.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将( )A．互相排斥B．互相吸引C．既不排斥也不吸引D．无法确定8.通电导体放置在磁场中，如图所示，则其中导体没有受到磁力作用的是( )A．B．C．D．9.如图所示，是条形磁体的磁场分布图，下列说法正确的是( )A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线10.下列图中，磁感线方向、磁极名称标注错误的是( )A．B．C．D．11.如图所示，关于小磁针的转动方向，以下说法中正确的是( )A．小磁针N垂直于纸面向外转B．小磁针N垂直于纸面向里转C．小磁针静止不动D．无法确定12.如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是( )A．向右运动B．向左运动C．向上运动D．向下运动13.如图所示，ab、cd为铁块．当S闭合后，ab、cd被磁化．它们磁化后的磁极为( )A．a为N，d为NB．a为N，d为SC．a为S，d为ND．a为S，d为S14.1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是( )A．通电螺线管转动，直到A端指向南，B端指向北B．通电螺线管转动，直到A端指向北，B端指向南C．通电螺线管仍保持在原来的位置上静止D．通电螺线管能在任意位置静止15.关于交流发电机各部分的作用，下列说法中错误的是( )A．线圈是用来产生感应电流的B．磁极是用来产生磁场的C．滑环是用来改变电流方向的D．电刷是用来连接外电路的二、多选题16.(多选)下列哪些是电磁感应现象的具体应用( )A．回旋加速器B．电磁感应加速器C．电磁炉D．质谱仪三、填空题17.中国、英国及俄罗斯等世界上大多数国家，常用频率为50 Hz的交流电，产生这样交流电的交流发电机转子的转速为____r/min.18.被磁化的铁棒离开磁体后，铁棒的磁性将____，被磁化的钢棒离开磁体后，钢棒仍____，因此常用钢来制造____．19.法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用______产生______的条件和规律，导致了______、______和______的相继问世，人类社会进入了电气化的时代．20.如图所示，通电螺线管周围放着4个能自由转动的小磁针A、B、C、D.指向正确的是______．21.通电导体周围磁场的方向跟导体中电流的 ________有关．四、实验题22.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.六、作图题23.小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．答案解析1.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．2.【答案】A【解析】因为做“隔着木板用磁铁吸引铁钉”的实验．所以所用的器材：木板、磁铁、铁钉．3.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．4.【答案】A【解析】磁体的不同位置磁性的强弱不同，其中，两端最强称为磁极，中间最弱，几乎没有磁性．当铁块从条形磁铁的左端移动到右端过程中，在到达磁体中间的过程中，磁体对铁块的吸引力变小；从中间到最右端的过程中，磁体对铁块的吸引力变大．所以A端慢慢地移动到B端，弹簧测力计示数先由大变小，后由小变大．5.【答案】C【解析】由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．6.【答案】C【解析】从AD中可以看出，电流方向相同，磁场方向相反，则导体的运动方向相反，故AD选项正确；从BD中可以看出，磁场方向相同，电流方向相反，则导体的运动方向应该相反，故B选项正确；从BC中可以看出，电流方向相同，磁场方向相反，则导体的运动方向应该相反，故C选项错误．7.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．8.【答案】B【解析】根据通电导体在磁场中的不受力的条件判断．通电导体在磁场中的不受力的条件是电流的方向与磁感线方向相同或相反(即二者方向平行)时，通电导体不受磁场的作用力，故只有选项B中的通电导体不受磁场的作用力，A、C、D中，导体都不是与磁感线平行的情况，都要受到磁场对导体的作用力．9.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误．C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确．10.【答案】C【解析】A、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；B、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；C、图中的磁感线应该从N极出发，错误；D、图中磁感线该从N极出发，回到磁铁的S极，正确；11.【答案】B【解析】图中的通电导线相当于垂直于纸面放的通电螺线管．用安培定则可判定纸下方为N极，纸上方为S极，在螺线管内部磁感线由S极到N极，即小磁针所在位置磁场方向为垂直于纸面向里，则小磁针N极在磁场力的作用下转到垂直于纸面向里的位置，使N极指向和该点磁场方向一致．安培定则可以用来判断通电螺线管的磁极，对于单根导线也可以看作是通电螺线管的一部分，用安培定则判断．综上所述B正确．12.【答案】A【解析】线圈中的电流方向如图所示，用右手握住通电螺线管，四指的方向和电流的方向相同，那么大拇指所指的方向为螺线管的北极，即左端为N极，它和永久磁铁的左端(N极)相互排斥，因此线圈向右运动13.【答案】D【解析】由右手螺旋定则可得，电磁铁的右侧为N极，则因为同名磁极相互排斥，异名磁极相互吸引，则ab的b端应为N极，则a端为S极；cd的d端应为S极．14.【答案】A【解析】由图知：电流由右后端流入，做前端流出，由右手螺旋定则知：A端为S极、B端为N 极；所以东西方向放置的螺线管会转动起来，静止时，A端将指向南极，B端将指向北极；15.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．16.【答案】BC【解析】A、回旋加速器的工作原理是利用电场加速和磁场的偏转，不是利用电磁感应，故A错误．B、电磁感应加速器是利用变化的磁场产生涡旋电场，从而使带电粒子加速，是利用电磁感应，故B正确．C、电磁炉是利用交变电流在金属锅底激发出涡流而工作的，是一种电磁感应现象，故C正确．D、质谱仪是利用电场加速和磁场的偏转，不是利用电磁感应，故D错误．17.【答案】3000【解析】频率是指单位时间内完成周期性变化的次数；而转子每转过一周，电流完成一次周期性变化；故n＝f＝50 r/s＝50×＝3 000 r/min；18.【答案】几乎完全消失有磁性永磁体【解析】被磁化的铁棒离开磁体后，磁性几乎完全消失，不能长久保存；被磁化的钢棒离开磁体后，仍然具有磁性，用钢来制造永磁体．19.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用磁场产生电流的条件和规律，导致了发电机、电动机和变压器的相继问世，人类社会进入了电气化的时代．20.【答案】A【解析】由安培定则可得：螺线管左侧为N极，因外部磁感线由N极指向S极；故：A点磁感线向左，即A小磁针N极应向左，正确；B点磁感线向右，小磁针N极应向右，错误；C点磁感线向左，小磁针N极应向左，错误；D点磁感线向右，小磁针N极应向右，错误；故选A.21.【答案】方向【解析】通电导体周围的磁场取决于电流的方向．22.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．23.【答案】【解析】因为通电螺线管磁性的强弱与电流的大小有关，电流越小，磁性越弱，所以若使滑动变阻器的滑片向A端移动时，电阻增大，由欧姆定律可知，电流减小，通电螺线管的磁性减弱，故应将B接线柱与开关相连；根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为螺线管的N 极．。

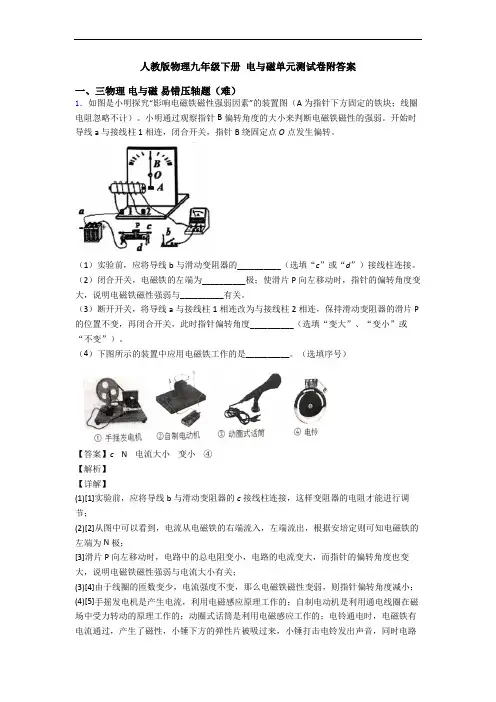

人教版物理九年级下册电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。

小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。

开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。

（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。

（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。

（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P 的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。

（4）下图所示的装置中应用电磁铁工作的是__________。

（选填序号）【答案】c N 电流大小变小④【解析】【详解】(1)[1]实验前，应将导线b与滑动变阻器的c接线柱连接，这样变阻器的电阻才能进行调节；(2)[2]从图中可以看到，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁的左端为N极；[3]滑片P向左移动时，电路中的总电阻变小，电路的电流变大，而指针的偏转角度也变大，说明电磁铁磁性强弱与电流大小有关；(3)[4]由于线圈的匝数变少，电流强度不变，那么电磁铁磁性变弱，则指针偏转角度减小；(4)[5]手摇发电机是产生电流，利用电磁感应原理工作的；自制电动机是利用通电线圈在磁场中受力转动的原理工作的；动圈式话筒是利用电磁感应工作的；电铃通电时，电磁铁有电流通过，产生了磁性，小锤下方的弹性片被吸过来，小锤打击电铃发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合，不断重复，电铃会发出连续打击声，这是应用了电磁铁；故选④。

2．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极3．根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示．（1）1952年，中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的________（填乙中字母）处打磨成磁勺的A 端．（2）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平转动直至最终静止，但磁勺A 端总不能正确指南，请提出改进本实验的措施________．（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的________极．【答案】D将磁勺放在光滑的水平面上，使其能自由转动负【解析】【分析】（1）磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；磁体周围的磁感线，都是从磁体的N极出发，回到S极；据此判断。

《电与磁》检测题一、单选题1．关于电磁现象，下列说法中正确的是A．任何磁场都是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．当小磁针在磁场中静止，小磁针不受磁场力的作用D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2．月球表面没有空气，表面没有磁场，对物体的引力仅为地球上的116,由于这些特点，在月球上，下面的情形能够做到的是( )A．用指南针定向 B．用电风扇吹风 C．举行露天演唱会 D．用天平测质量3．某机器的能量流向如图所示，据此推测该机器可能是（）A．电饭锅B．日光灯C．电视机D．电风扇4．电动机在日常生活和工农业生产中的应用十分广泛，关于电动机，下列说法错误的是（）A．电动机是应用通电线圈在磁场中受力转动的原理制成的B．直流电动机中的换向器能使通电线圈持续转动C．电动机是把电能转化成机械能的装置D．电动机是把机械能转化成电能的装置5．下列说法中正确是：（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的标定电流是20AB．电饭锅是利用电流的热效应工作的C．发电机的工作原理是通电导线在磁场中受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的6．如图所示，电吉他主要有“拾音器”和“音箱”组成，“拾音器”由磁铁和线圈组成．弹动钢弦，相当于线圈切割磁感线运动，在线圈中就会产生对应的音频电流，音频电流经放大后通过音箱，我们就听到了声音．下列与拾音器工作原理相同的电器设备为（）A．电磁继电器B．电铃C．电动机D．发电机7．下列用电器中利用电流热效应工作的是A．洗衣机B．电热杯C．电视机D．电风扇8．关于磁场，下列说法正确的是A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B．磁极间的相互作用都不是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体S极发出，回到磁体N级9．如图所示，放在磁场中的矩形线圈abcd自图示位罝（即线圈平面垂直磁感线位置）开始绕'OO顺时针转动，下列说法中正确的是（）A．线圈在转动过程中，时刻有感应电流产生B．线圈在转动的前半周中，线圈中电流方向不变C．线圈一定不受磁场力作用D．线圈转动过程中，ab、bc、cd、ad边都不停地切割磁感线10．POS刷卡机的广泛应用给人们的生活带来了便利。

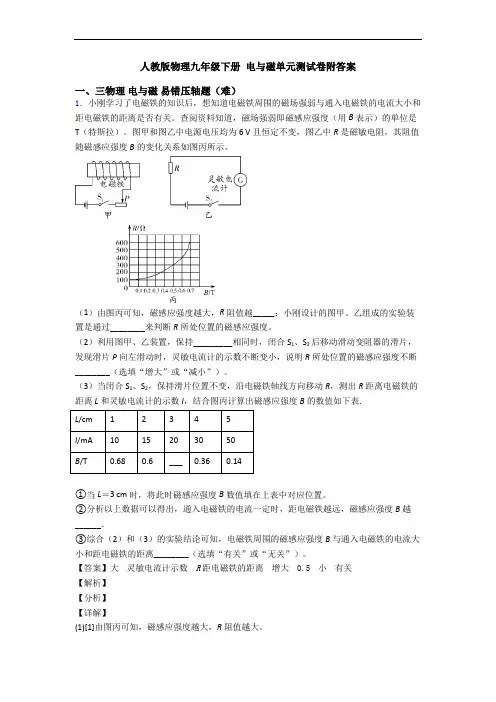

人教版物理九年级下册电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

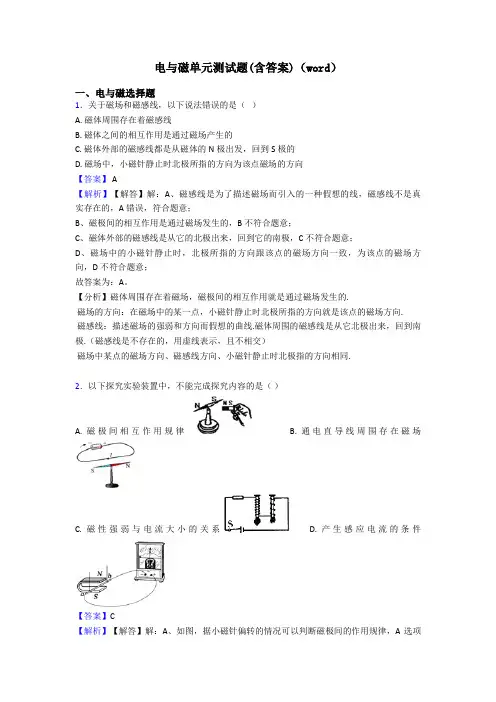

电与磁单元测试题(含答案)（word）一、电与磁选择题1．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向.磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．4．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.5．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

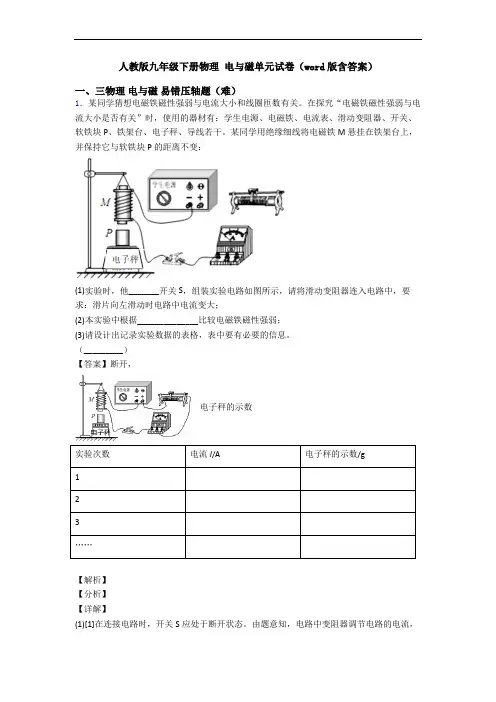

人教版九年级下册物理电与磁单元试卷（word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备（一）小明找来二氧化碳气敏电阻R x，其电阻值与空气中二氧化碳浓度关系如表格所示，其中二氧化碳浓度为0时，R x阻值模糊不清，他对该电阻阻值进行测量氧气浓度/%0510********R x/Ω28221713108小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将R x置于其中（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B 端移动时，电压表、电流表的示数都变大．（___）（2）开关S闭合前，滑片P应移至_____（选填“A”或“B”）端．（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为_____．A、S断路B、R'断路C、R x短路D、R x断路（4）排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，R x的阻值为_____Ω（5）请在丙图中画出R x阻值与空气中二氧化碳浓度的关系图象．（___）（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V的蓄电池，开关S，定值电阻R0，二氧化碳气敏电阻R x，电磁继电器的线圈电阻不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．（6）请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．（___）（7）定值电阻R0的阻值应为_____Ω．【答案】A D3535【解析】【分析】（1）由图乙确定两表的量程，根据要求滑片P向B端移动时，电压表、电流表的示数变大确定变阻器的连接与电压表的连接；（2）为保护电路，开关S闭合前，滑片P应移至阻值最大处；（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了；（4）分别图中电压表大量程和电流表小量程读数，根据欧姆定律求电阻；（5）根据描点作图；（6）将控制电路串联起来；根据电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当电流小于0.1A，绿灯亮：故红灯亮与换气扇并联，根据衔铁吸下时与下触点接触，电流小于0.1A时与上触点接触，按要求连接工作电路；（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，根据欧姆定律和电阻的串联求出定值电阻的大小．【详解】（1）用伏安法测电阻大小，电流表要串联在电路中，由图乙可知，电压表选用大量程，电流表选用小量程，因要求滑片P向B端移动时，电流表的示数变大，则电路中的电阻变小，即滑动变阻器连入电路中的电阻变小，故滑片以右电阻丝连入电路中，根据欧姆定律的变形公式U＝IR，待测电阻的电压变大，由串联电路的电压规律，电压表示数变小，故电压表并联在待测电阻的两端，如下图1所示：（2）开关S闭合前，滑片P应移至阴性阻值最大处，即A端；（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为R x断路，选D；（4）图中电压表选用大量程，分度值为0.5V，示数为为3.5V；电流表选用小量程，分度值为0.02A，示数为0.1A，由欧姆定律，待测电阻：R X＝3.5=350.1U VI A=Ω；（5）由表中数据，在坐标系中确定对应的点，用平滑的曲线连接起来，如下图2所示所示：（6）闭合开关S，因周围空气中二氧化碳浓度越大，气敏电阻越小，当大于8%时，电阻小于某一值，电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当周围空气中二氧化碳浓度小于8%时，电阻大于某一值，电流小于0.1A，绿灯亮；将控制电路与电源串联起来；电流小于0.1A时，上触点与衔铁接触，绿灯与电源连接，绿灯亮；电流流大于电0.1A时，磁铁将衔铁吸下，下触点与衔铁接触，上触点与衔铁分离，红灯与换气扇并联，红灯亮且换气扇正常工作，绿灯断路；电路连接如下所示：（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，电路中电流I＝0.1A，根据欧姆定律和电阻的串联规律，R0＝UI﹣R′X＝60.1VA﹣25Ω＝35Ω；【点睛】本题考查测电阻的电路连接、注意事项、故障分析、电表读数、电阻计算，同时也考查了电磁继电器的运用及电路的连接，并汲及运用图象解决问题的思想，综合性强，难度较大．3．迈克尔·法拉第（Michael Faraday，1791年9月22日～1867年8月25日），英国物理学家、化学家，也是著名的自学成才的科学家，出生于萨里郡纽因顿一个贫苦铁匠家庭，仅上过小学。

【物理】电与磁单元检测（附答案）一、电与磁选择题1．对下列现象的描述不合理的是（）A.甲：奥斯特实验说明通电导体周围存在磁场B.乙：闭合开关后小磁针静止后会指向如图所示的位置C.丙：利用这个装置可以探究“电磁感应”现象D.丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、T:电流一定时，匝数越多，磁性越强，选项正确.故D不符合题意.故选B.【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．2．下面所做探究活动与得出结论相匹配的是（）A.活动：用铁屑探究磁体周围的磁场-结论：磁感线是真实存在的B.活动：观察惯性现象玲结论：一切物体都受到惯性力的作用C.活动：马德堡半球实验玲结论：大气压真实存在且很大D.活动：探究带电体间的相互作用玲结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。

故答案为：C。

【分析】磁感线是研究磁场时假想的线，惯性是性质不是力，马德堡半球实验最早证明大气压的存在，电荷间的规律是同种电荷相互排斥，异种电荷相互吸引.3．如图所示的四个装置，关于它们的说法正确的是（）A.图a可用来演示电流的磁效应B.图b可用来演示电磁感应现象C.图c可用来演示磁场对电流的作用D.图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

人教版物理九年级全册第二十章电与磁单元训练题含答案1. 关于磁体、磁场和磁感线，以下说法中正确的选项是〔〕A．铁和铝都可以被磁体吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是经过磁场发作的D．磁感线从磁体的S极出来，回到磁体的N极2. 磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极。

设计了如图四个方案，并停止了实验操作。

其中的现象不能够观察到的是( )A.甲和乙B.乙和丙、C.丙和丁D.丁和甲3. 探求影响电磁铁磁性强弱的要素时，按如图3所示电路停止实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多，此实验说明影响电磁铁磁性强弱的要素是〔〕A．电流的方向 B．线圈的匝数 C．电流的大小 D．电磁铁的极性4. 某同窗衔接如下图电路研讨电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是〔〕A．将滑片向左端滑动 B．将滑片向右端滑动C．增加铁钉上所绕线圈的匝数 D．去掉一节干电池5. 在探求〝感应电流发生条件〞的实验中，将导体ab水平置于蹄形磁铁的磁场中，如图5所示。

闭合开关后，能使灵敏电流计○G的指针发作偏转的做法是：〔〕A．让蹄形磁铁运动，导体ab也坚持运动B．让蹄形磁铁运动，导体ab在竖直方向上下运动C．让导体ab运动，蹄形磁铁在竖直方向上下运动D ．让导体ab 运动，蹄形磁铁沿水平方向左右运动6. 以下关于迷信家与他们的严重发现的说法中错误的选项是〔 〕7. 以下设备中应用电磁感应原理任务的是( )8. 奥斯特发现了电流的磁效应，初次揭开了电与磁的联络；法拉第发现了电磁感应现象进一步提醒了电与磁的联络，开拓了人类的电气化时代。

以下有关电磁现象的说法正确的选项是〔 〕A ．通电导体周围一定存在磁场B ．导体在磁场中运动一定发生感应电流C ．电磁波在真空中无法传达D ．通电导体遭到磁场的作用力与磁场方向有关9. 以下四幅图中，通电螺线管的极性标注正确的选项是〔 〕10. 如下图是温度自动报警器，当温度到达 ℃时，电铃发声报警，此时电磁铁的左端是 极。

人教版初三物理上册电与磁单元达标测试题含答案初中大家学习了很多物理知识点，在复习的时候要认真掌握这些内容，复习完知识点后要及时的做测试题进行巩固，下面为大家带来人教版初三物理上册电与磁单元达标测试题含答案，希望对大家学好初中物理有帮助。

一、单项选择题(本题包括12小题，每小题2分，共24分。

每小题只有一个正确答案，把正确答案的序号填写入题后的括号内)1.如图所示装置可以用来演示物理现象，则下列表述正确的是( )A.图甲用来演示电磁感应现象B.图乙用来演示磁场对电流的作用C.图丙用来演示电流的磁效应D.图丁用来演示电磁铁的磁性强弱与电流大小的关系图甲图乙图丙图丁2.如图所示，应用电磁感应现象工作的是( )A B C D3.下列有关磁现象的四幅图中说法正确的是( )A.地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力B.蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线C.闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向D.线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光4.通电螺线管圈中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是()A. B. C. D.5.如图为我国新型反潜巡逻机。

机尾的棍子叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。

下图能解释磁异探测器工作原理的是( )6.江涛用如图所示的实验装置，探究磁场对通电直导线的作用.闭合开关S，原本静止的轻质硬直线AB水平向右运动.要使AB水平向左运动，下列措施中可行的是( )A.将A 、B 两端对调B.将蹄形磁体的N 、S 极对调C.换用磁性更强的蹄形磁体D.将滑动变阻器的滑片P向右移动7.开关S闭合后，小磁针静止时的指向如图所示，由此可知()A.a端是通电螺线管的N极，c端是电源正极B.b端是通电螺线管的N极，d端是电源负极C.b端是通电螺线管的N极，d端是电源正极D.a端是通电螺线管的N极，c端是电源负极8.如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是( )A.甲小磁针左端是S极，乙小磁针左端是N极B.甲小磁针左端是N极，乙小磁针左端也是N极C.甲小磁针左端是S极，乙小磁针左端也是S极D.甲小磁针左端是N极，乙小磁针左端是S极9.在探究怎样产生感应电流的实验中，蹄形磁体水平放置，如图所示。

人教版九年级物理第二十章《电与磁》单元测试题（含答案）第二十章 电与磁班级： 学号： 姓名： 效果：一、选择(每题2分共30)1、关于磁铁、磁场和磁感线，以下说法正确的选项是： A. 任何物体在磁体或电流的作用下都会取得磁性 B ．磁感线是从磁体的N 极收回到S 极的实践曲线 C ．磁场的基本性质是对放入其中的磁体发生力的作用D ．地球是一个庞大的磁体，天文的南北极与地磁场的南北极基本重合2、POS 刷卡机的普遍运用给人们的生活带来了便利．POS 机的刷卡位置有一个绕有线圈的小铁环制成的检测头〔如以下图所示〕．在运用时，将带有磁条的信誉卡在POS 机指定位置刷一下，检测头的线圈中就会发生变化的电流，POS 机便可读出磁条上的信息．以下图中能反映POS刷卡机读出信息原理的是：3、刚学习了磁的知识后，时小丽标出了以下四种状况下磁体的磁极(小磁针的黑端为N 极)，其中正确的选项是：4、以下电器对应的任务原理正确的选项是：A ．发电机——电流磁效应B ．电磁继电器——电流的热效应C ．电磁铁——电磁感应D ．电动机——磁场对通电线圈的作用 5、以下说法错误的选项是：A ．要改动通电螺线管磁性的强弱，只能改动螺线管的匝数B ．我国度庭电路的电压通常是220VC ．电磁继电器的主要组成局部是电磁铁D ．金属导体中的电流方向与自在电子定向移动的方向相反6、如以下图5所示，小磁针在图示位置运动时，指向不正确的选项是：7、.如图6所示是有关电与磁实验的装置图，其中用来研讨电磁感应的是：8、如下图实验，以下对有关实验的解释正确的选项是：A ．甲图中的实验可得出磁体间异名磁极相斥B ．乙图中的奥斯特实验说明了电流周围存在磁场C ．丙图中的实验可得出电流越大，电磁铁的磁性越弱D ．丁图中的测电笔接触零线氖管一定发光 9、关于如下图的四幅图的剖析，正确的选项是：A ．依据图〔a 〕装置所示原理可制造电动机B ．依据图〔b 〕装置所示原理可制造发电机C ．图〔c 〕说明电流具有磁效应 D. 图〔d 〕中大拇指所指的方向是电流方向 10、以下说法正确的选项是：A ．电磁铁是应用电流的磁效应任务的B ．发电机是应用通电线圈在磁场中受力转动的原理制成的C ．电动机是应用电磁感应现象制成的D ．奥斯特实验说明应用磁场可以发生电流11、如下图是国外媒体报道的一种可发电的足球，这是用皮革包裹的泡沫足球。

《电与磁》测试题一、单选题1．对于交流电，下列说法中正确的是A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变2．如图所示为直流电动机的工作原理．以下相关的分析中正确的是（）A．电动机工作过程中，消耗的电能全部转化为机械能B．电动机工作过程中，线圈中也会产生感应电流C．电动机的线圈转动1周的过程中电流方向改变4次D．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好3．图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则（）A．两线圈左右分开 B．两线圈向中间靠拢C．两线圈静止不动 D．两线圈先左右分开，然后向中间靠拢4．关于电磁现象，下列说法正确的是（）A．铜制品很容易被磁化B．电磁继电器中的铁芯，可以用永磁体代替C．发电机正常工作时，是将电能转化为机械能D．直流电动机的转向器，由两个彼此绝缘的金属半圆环组成5．关于电磁继电器的衔铁的选用，下列说法中正确的是A．应选用软铁材料B．应选用钢棒C．以上两种材料都可以使用D．以上两种材料都不行6．纳米陶瓷作为高新科技材料应用广泛，它具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于（）A．公交IC卡B．切割硬物的刀具C．“嫦娥二号”外表涂层D．装浓硫酸的容器7．下列设备中，利用电磁感应原理工作的是A．电铃 B．电吹风 C．发电机 D．扬声器8．地球本身是一个巨大的磁体，在它的周围存在磁场．水平放置、能自由转动的小磁针放置在地球表面赤道上，静止时小磁针的S极指向( )A．地球的北极B．地磁的北极C．地球的南极D．地磁的南极9．如图所示能证实电磁感应现象的是A．B．C．D．10．对下列各图描述错误的是（）A．条形磁铁周围磁感线的分布B．奥斯特实验：通电时小磁针的S极转向之内C．通电螺线管周围的磁场D．地磁场N极与地理北极基本一致二、多选题11．中华民族有着悠久的历史，古代就有许多对自然现象的观察和记载。

人教版物理九年级下册电与磁单元测试卷（含答案解析）一、三物理电与磁易错压轴题（难）1．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。

（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。

然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。

你认为小明的做法对吗?____为什么?_________。

（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。

① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。

② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。

请你指出小明实验设计中存在的问题并提出改进方法。

存在问题：_____________。

改进方法：_________________。

（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。

【答案】磁场不对因为将铝棒ab两端对调后接入电路，电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置，由此可知通电导线在磁场中受力的方向与磁场方向有关；[2][3]小明的做法不对；因为将铝棒ab两端对调后接入电路，电流方向还是不变，那么受力方向也不变，电流方向实际上是没有变化的；(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关，需改变电流的大小，观察金属棒的受力大小，应根据导线摆动角度来推断通电导线在磁场中的受力大小；[5][6]由于铁棒比铝棒电阻大，根据UIR可知，在电源电压不变时，通过铁棒的电流较小，当磁场强度相同时，电流越小，导体受到的磁场力越小，因此铁棒比铝棒摆动的幅度小；所以实验中存在的问题是：铁棒在磁场中会受到磁铁的吸引力；改进方法是：把丁图的铁棒换成与丙图相同的铜棒；(3)[7][8]探究电磁感应现象，即磁生电，只需将图甲中的电源替换成灵敏电流表即可，这电流表能显示是否有电流产生。
