目录第一部分工艺设计1 设计任务2 零件工艺性分析3 毛坯的选择4 工艺过程设计5 确定毛坯尺寸、机械加工余量及工艺尺寸第二部分夹具设计1 设计任务2 确定定位方案、选择定位元件3 夹紧机构的选择和设计4 定位误差的计算5 对刀装置的选择6 夹具在机床上的定位和夹紧小结参考书目第一部分工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：材料：45号钢零件生产纲领：中等批量2.零件工艺性分析零件材料为45号钢，优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板、梢子、导柱等，但须热处理。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
以下是轴承座需要加工的表面以及加工表面之间的位置要求：（1）.考虑到轴承孔的平行度公差，Φ47K6003.0013.0+-mm轴承孔可以用铣镗床镗孔；（2）.轴承孔的侧面和和其他端面都可以考虑用铣床进行加工； （3）.工件底面的平面度公差和底面的粗糙度要求，底面需要进行精加工铣削。
（4）.两个Φ8的定位销由于有较高的粗糙度要求，有需要进行精加工。
3.毛坯的选择由于零件的材料为45钢，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。
模锻加工工艺的几点优势：①由于有模膛引导金属的流动，锻件的形状可以比较复杂；②锻件内部的锻造流线比较完整，从而提高了零件的机械性能和使用寿命。
③锻件表面光洁，尺寸精度高，节约材料和切削加工工时；④生产率较高；⑤操作简单，易于实现机械化；⑥生产批量越大成本越低。
机械制造工艺学课程设计说明书设计题目设计“轴承座”零件的机械加工工艺规程及工艺装备设计者指导教师学院年月日学院机械制造工艺学课程设计任务书题目：设计”轴承座“零件的机械加工工艺规程及工艺装备内容：1、零件图2、毛胚图3、机械加工工艺过程综合卡片4、结构设计装配图5、结构设计零件图6、课程设计说明书班级学生指导教师科研室主任年月日目录前言 (4)一、零件的分析 (5)1.1 零件的作用 (5)1.2 零件图样分析 (5)1.3 零件的工艺分析 (6)二、确定毛坯 (7)2.1 确定毛坯种类： (7)2.2 确定铸件加工余量及形状： (7)三、工艺规程设计 (8)3.1 选择定位基准： (8)3.2 制定工艺路线 (9)3.3 机械加工余量、工序尺寸及公差的确定 (10)四、各工序的加工参数计算 (11)4.1 铣底平面 (11)4.2 钻Ф9孔及锪Ф13的沉头孔 (13)4.3 铣两直角边 (15)4.4 刨退刀槽 (17)4.5 铣四侧面 (17)4.6 钻（铰）Ф8销孔 (18)4.7 钻Ф6油孔 (20)4.8 钻Ф4油孔至尺寸 (21)4.10 钻Ф15的孔 (22)4.11 扩孔至Ф28 (22)4.12 车Ф35孔至尺寸保证孔的位置 (23)4.13 扩钻至Φ29.7 (24)4.14 加工Φ30孔至要求尺寸 (24)五、夹具设计 (25)4.1 定位基准的选择 (25)4.2定位误差分析 (26)4.3．本步加工按钻削估算夹紧力 (27)六、课程设计小结 (27)参考文献 (29)前言机械制造工艺学课程设计师我们学完了大学的全部基础课程、技术基础课程以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所有各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在哦我们大学生活中占有重要的地位通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。

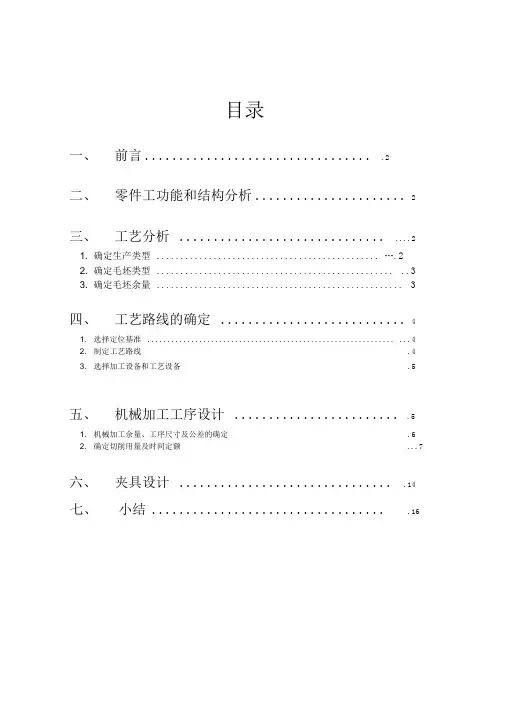

目录一、前言................................. .2二、零件工功能和结构分析 (2)三、工艺分析.............................. . (2)1. 确定生产类型............................................... . (2)2. 确定毛坯类型.................................................. ..33. 确定毛坯余量 (3)四、工艺路线的确定 (4)1. 选择定位基准.............................................................. (4)2. 制定工艺路线 .43. 选择加工设备和工艺设备 .5五、机械加工工序设计........................ .51. 机械加工余量、工序尺寸及公差的确定 .62. 确定切削用量及时间定额 (7)六、夹具设计............................... .14七、小结 .................................. .16、前言：机械制造工程学课程设计是在学完了机械制造工程学等课程，并进行了生产实习的基础上进行的一个教学环节，它要求我们全面地综合运用本课程及其有关先修课程的理论和实践知识，进行零件加工工艺规程的设计和机床夹具的设计。
这次课程设计主要锻炼我们分析问题和解决问题的能力；培养我们熟悉并运用有关手册、规范、图表等技术资料的能力；培养我们识图、制图、运算和编写技术文件等基本技能。
由于能力有限，设计尚有许多不足之处，恳请各位老师给予指导。
二功能与工艺分析轴承座主要用于各种承载机构中，通过轴承座安装轴承来实现支撑。
零件上方的© 30轴承孔与轴承相连，而上面和侧面则是用于与其它零件的装配。

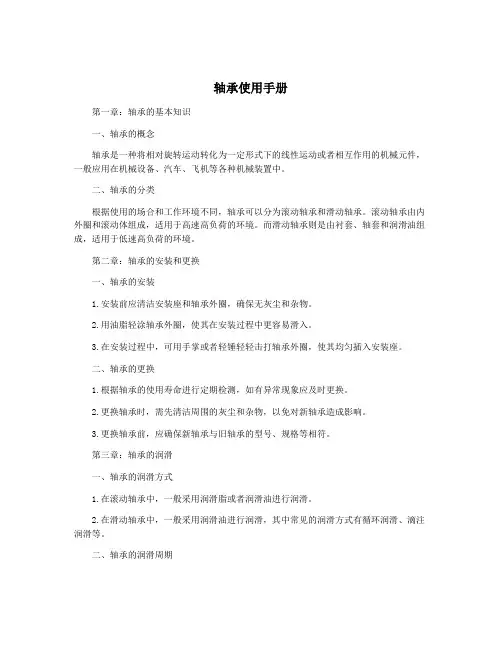

轴承使用手册第一章：轴承的基本知识一、轴承的概念轴承是一种将相对旋转运动转化为一定形式下的线性运动或者相互作用的机械元件，一般应用在机械设备、汽车、飞机等各种机械装置中。
二、轴承的分类根据使用的场合和工作环境不同，轴承可以分为滚动轴承和滑动轴承。
滚动轴承由内外圈和滚动体组成，适用于高速高负荷的环境。
而滑动轴承则是由衬套、轴套和润滑油组成，适用于低速高负荷的环境。
第二章：轴承的安装和更换一、轴承的安装1.安装前应清洁安装座和轴承外圈，确保无灰尘和杂物。
2.用油脂轻涂轴承外圈，使其在安装过程中更容易滑入。
3.在安装过程中，可用手掌或者轻锤轻轻击打轴承外圈，使其均匀插入安装座。
二、轴承的更换1.根据轴承的使用寿命进行定期检测，如有异常现象应及时更换。
2.更换轴承时，需先清洁周围的灰尘和杂物，以免对新轴承造成影响。
3.更换轴承前，应确保新轴承与旧轴承的型号、规格等相符。
第三章：轴承的润滑一、轴承的润滑方式1.在滚动轴承中，一般采用润滑脂或者润滑油进行润滑。
2.在滑动轴承中，一般采用润滑油进行润滑，其中常见的润滑方式有循环润滑、滴注润滑等。
二、轴承的润滑周期1.轴承的使用寿命和润滑周期相关，一般需根据设计规范和实际使用情况确定润滑周期，以确保轴承的正常使用。
2.在高温、高负荷等恶劣环境下，润滑周期需缩短，以确保轴承的正常工作。
第四章：轴承的维护和保养一、轴承的维护1. 定期检查轴承的工作状态，如有异常声音、发热等情况应及时处理。
2. 严禁将轴承过度拉伸或者过度压缩，以免影响轴承的使用寿命。
二、轴承的保养1. 在不适用的环境条件下，应加装密封装置，防止外部灰尘和水分进入轴承内部。
2. 在轴承润滑周期内，应及时添加润滑油或者润滑脂，确保轴承的良好润滑状态。
第五章：轴承的故障排除一、轴承的磨损1. 滚动轴承内环、外环和滚动体的表面存在磨损现象，可通过更换新轴承解决。
2. 滑动轴承内表面存在严重磨损现象，可通过重新加工或者更换新轴承解决。
第一章绪论机械制造业是国民经济的的基础和支柱，是向其它各部门提供工具、仪器和各种机械技术的装备部。
一个国家的的机械制造业的发展水平是衡量一个国家经济实力的和科学技术水平的重要标志之一，在科技飞速发展的今天,机械产品和机械制造技术的内涵正在不断的发生变化，工程技术人员不仅要学习和掌握计算机技术等多方面的新知识、新技术、而且要对机械制造和机床夹具等必备的基础理论知识、运用全新的观点重新优化组合。
“工欲善其事，必先利其器。
”工具是人类文明进步的标志。
自20世纪末期以来，现代制造技术与机械制造工艺自动化都有了长足的发展。
但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著。
机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。
因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备。
轴承座是各种机械设备中常见的部件,它的主要作用是支撑轴承，目前常用轴座已经标准化，通常在机械产品设计时只要选取即可，但在许多场合，因为结构和条件的需要，需要非标轴承座，对于轴承座生产厂家，则是要尽力降低生产成本，提高产品质量。
齿轮是各种机器机械产品中常用的传动件，由于它传动效率高，传动稳定性好，噪音低，定比传动，广泛应用于各种机械设备中，随着机械生产制造技术的发展，齿轮应用越来越广,对齿轮的精度要求越来越高.1 基本概念工艺过程：改变生产对象的的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。
生产纲领：企业在计划期内应该生产的产品产量和进度计划。
基准：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。
对一个机械零件而言，基准就是确定该零件上的其它点、线、面所依据的点线、面。
六点定位原理：任何一个自由刚体，在空间都有六个自由度（自由度是完全确定物体在空间几何位置所需要的独立坐标数目），即沿坐标轴的x、y、z 移动和绕此三坐标的转动。
限制了刚体的六个自由度，就确定了刚体的位置。
