第三节框架结构的计算简图4.3.1 梁、柱截面尺寸框架梁、柱截面尺寸应根据承载力、刚度及延性等要求确定。
初步设计时，通常由经验或估算先选定截面尺寸，以后进行承载力、变形等验算，检查所选尺寸是否合适。
1、梁截面尺寸确定2、柱截面尺寸柱截面尺寸可直接凭经验确定，也可先根据其所受轴力按轴心受压构件估算，再乘以适当的放大系数以考虑弯矩的影响。
即框架柱的截面宽度和高度均不宜小于300mm，圆柱截面直经不宜小于350mm，柱截面高宽比不宜大于3。
为避免柱产生剪切破坏，柱净高与截面长边之比宜大于4，或柱的剪跨比宜大于2。
3、梁截面惯性矩在结构内力与位移计算中，与梁一起现浇的楼板可作为框架梁的翼缘，每一侧翼缘的有效宽度可取至板厚的6倍；装配整体式楼面视其整体性可取等于或小于6倍；无现浇面层的装配式楼面，楼板的作用不予考虑。
设计中，为简化计算，也可按下式近似确定梁截面惯性矩I：4.3.2 框架结构的计算简图1、计算单元框架结构房屋是空间结构体系，一般应按三维空间结构进行分析。
但对于平面布置较规则的框架结构房屋，为了简化计算，通常将实际的空间结构简化为若干个横向或纵向平面框架进行分析，每榀平面框架为一计算单元。
就承受竖向荷载而言，当横向（纵向）框架承重，且在截取横向（纵向）框架计算时，全部竖向荷载由横向（纵向）框架承担，不考虑纵向（横向）框架的作用。
当纵、横向框架混合承重时，应根据结构的不同特点进行分析，并对竖向荷载按楼盖的实际支承情况进行传递，这时竖向荷载通常由纵、横向框架共用承担。
2、计算简图在框架结构的计算简图中，梁、柱用其轴线表示，梁与柱之间的连接用节点表示，梁或柱的长度用节点间的距离表示，框架柱轴线之间的距离即为框架梁的计算跨度；框架柱的计算高度应为各横梁形心轴线间的距离，当各层梁截面尺寸相同时，除底层外，柱的计算高度即为各层层高。
对于梁、柱、板均为现浇的情况，梁截面的形心线可近似取至板底。
对于底层柱的下端，一般取至基础顶面；当设有整体刚度很大的地下室；且地下室结构的楼层侧向刚度不小于相邻上部结构楼层侧向刚度的2倍时，可取至地下室结构的顶板处。
论述钢筋混凝土框架结构设计过程中一些问题0前言在框架结构设计过程中,特别是采用设计软件进行设计计算时,对设计软件不是很熟悉的设计人员常常会出现独立基础设计荷载取值不当、框架计算简图不合理、基础拉梁层的计算模型不符合实际情况、基础拉梁设计不当以及结构计算中几个重要设计参数的选取不合理等问题,由此将会造成设计结果不正确而使设计方案无法使用,从而浪费了设计人员的很大精力。
本文就这些问题逐一进行分析,并结合设计实际情况对问题的解决提出一系列经验方法,希望给广大设计人员有所帮助。
1关于结构计算模式中几个问题1.1框架计算简图的确定对于无地下室的钢筋混凝土多层框架结构设计,当独立基础埋置较深且-0105m左右设有基础拉梁时,是否应将基础拉梁按一个楼层记取于框架计算简图中,这是一个值得关注的问题。
以某学生宿舍楼为例,该项目为3层钢筋混凝土框架结构,丙类建筑,建筑场地为Ⅱ类;层高3.3m，基础埋深4.0m,基础高度0.8m,室内外高差0.45m。
若根据《建筑抗震设计规范》第6.1.2条规定“在8度地震区该工程框架结构的抗震等级为二级”,设计者可按3层框架房屋计算:首层层高取3.35m,即假定框架房屋嵌固在-0.05m处的基础拉梁顶面;基础拉梁的断面和配筋按构造设计;基础按中心受压计算。
如果照此计算简图运算,就会出现2个问题:第1是按构造设计的拉梁无法平衡柱脚弯矩;第2是不符合GB50010-2002《混凝土结构设计规范》第7.3.11条的规定,即“框架结构底层柱的高度应取基础顶面至首层楼盖顶面的高度”。
在实际工程设计中,为了能够达到设计与实践的高度吻合,我们可以将基础拉梁层按层1记取输入。
为此,上例框架结构按4层进行整体分析计算(拉梁上如有荷载作用应将荷载一并输入),计算剪力的首层层高为H1=4.0�C0.8�C0.05=3.15m,第2层层高为3.35m,第3、4层高为3.3m。
同时,根据《建筑抗震设计规范》第6.2.3条规定,可以将框架柱底层柱脚弯矩设计值乘以增大系数1.25。

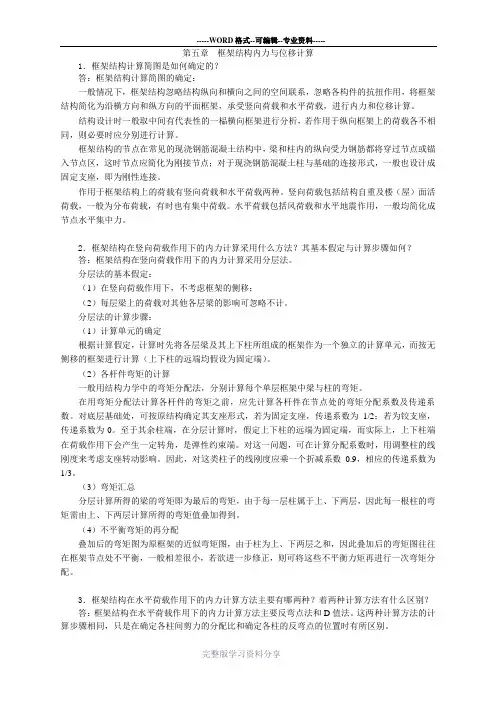

《高层建筑结构与抗震》辅导材料四框架结构内力与位移计算学习目标1、熟悉框架结构在竖向荷载和水平荷载作用下的弯矩图形、剪力图形和轴力图形；2、熟悉框架结构内力与位移计算的简化假定及计算简图的确定；3、掌握竖向荷载作用下框架内力的计算方法——分层法；4、掌握水平荷载作用下框架内力的计算方法——反弯点法和D值法，掌握框架结构的侧移计算方法。
学习重点1、竖向荷载作用下框架结构的内力计算；2、水平荷载作用下框架结构的内力及侧移计算。
框架在结构力学中称为刚架，刚架的内力和位移计算方法很多，可分为精确算法和近似算法。
精确法是采用较少的计算假定，较为接近实际情况地考虑建筑结构的内力、位移和外荷载的关系，一般需建立大型的代数方程组，并用电子计算机求解；近似算法对建筑结构引入较多的假定，进行简化计算。
由于近似计算简单、易于掌握，又能反映刚架受力和变形的基本特点，因此近似的计算方法仍为工程师们所常用。
本章内容主要介绍框架结构在荷载作用下内力与位移的近似计算方法。
其中分层法用于框架结构在竖向荷载作用下的内力计算，反弯点法和D值法用于框架结构在水平荷载作用下的内力计算。
既然是近似计算，就需要熟悉框架结构的计算简图和各种计算方法的简化假定。
一、框架结构计算简图的确定一般情况下，框架结构是一个空间受力体系，可以按照第四章所述的平面结构假定的简化原则，忽略结构纵向和横向之间的空间联系，忽略各构件的抗扭作用，将框架结构简化为沿横方向和纵方向的平面框架，承受竖向荷载和水平荷载，进行内力和位移计算。
结构设计时一般取中间有代表性的一榀横向框架进行分析，若作用于纵向框架上的荷载各不相同，则必要时应分别进行计算。
框架结构的节点一般总是三向受力的，但当按平面框架进行结构分析时，则节点也相应地简化。
在常见的现浇钢筋混凝土结构中，梁和柱内的纵向受力钢筋都将穿过节点或锚入节点区，这时节点应简化为刚接节点；对于现浇钢筋混凝土柱与基础的连接形式，一般也设计成固定支座，即为刚性连接。
一、框架梁柱线刚度初估梁柱截面尺寸：⑴、梁：493010104254103010604.2500250121,500250·1093.4780010373.1108.2,10373.165030012122300,2173273121(,650,65097512181(,7800mm I mm mm h b mmN l EI i C mm I I mmb mm ～ h ～b mm h mm mm ～l ～h mm l b ⨯=⨯⨯=⨯=⨯⨯=⨯⨯⨯==⨯=⨯⨯⨯=========次梁取级，混凝土用取）取）⑵、柱：混凝土用30C 级按层高确定截面尺寸：底层取mm H 71006504506000=++=，mmN i mm mm h b mm mm ～H ～b c ·10896.15400/100.3800121800800,355473201151(1144⨯=⨯⨯⨯=⨯=⨯==取）底层mm N i c ·10442.17100/100.38001211144⨯=⨯⨯⨯=取梁的线刚度值为基准值1，则柱为：846.3，底层柱为：925.2，见下图2：双向板板厚：mm h mm ～l ～h 100,785.97501401(===取） 1、恒荷载计算：（标准值）⑴、屋面恒载：屋10 KN/ m 2 100厚现浇混凝土屋面板 ×25= KN/ m 2 10厚水泥砂浆抹灰 ×20= KN/ m 2 合计： KN/ m 2⑵、楼面恒载：楼10 KN/ m 2结合层一道100厚现浇混凝土屋面板 ×25= KN/ m 2 10厚水泥砂浆抹灰 ×20= KN/ m 2 合计： KN/ m 2⑶、梁自重：主梁mm mm h b 650300⨯=⨯主梁自重 25×× KN/m 10厚水泥砂浆抹灰 × ×2×20=m合计： KN/m 次梁自重 25××（ ）＝ KN/m 10厚水泥砂浆抹灰 ×（）×2×20＝m合计： m⑷、柱自重：mm mm h b 800800⨯=⨯柱自重 25××＝16KN/m10厚水泥砂浆抹灰 ××4×20＝m合计： m⑸、外墙自重：粉煤灰轻渣空心砌块：自重取 KN/ m 3标准层 8××（）＝m水刷石外墙面 ×＝m 水泥粉刷内墙面 （）×＝m合计： m 底层 8××（）＝m水刷石外墙面 ×＝ KN/m 水泥粉刷内墙面 （）×＝ KN/m合计： KN/m⑹、内墙自重：(同外墙)标准层 8××（）＝ KN/m 水泥粉刷墙面 （）×2×＝ KN/m合计： KN/m 底层 8××（）＝ KN/m 水泥粉刷墙面 （）×2×＝ KN/m合计： KN/m 2、恒载作用下框架受力分析：板传到次梁以及次梁传到主梁的荷载按三角形和梯形进行传递，计算时折算为均布荷载。
