ZYX30隔间式紧缩氧自救器利用说明书陕西斯达煤矿平安装备ZYX30隔间式紧缩氧自救器利用说明书一、概述1、用途及适用范围ZYX30隔间式紧缩氧自救器(以下简称自救器)是一种利用医用紧缩氧气为气源,隔间闭路循环式个人呼吸爱惜器。
要紧用于煤矿或环境空气发生有毒有害气体污染及缺氧窒息性灾害时,现场人员迅速佩带,爱惜正常呼吸逃离灾区。
二、特点1)采纳了双回路循环的呼吸方式,即呼、吸各为单向通道,与往复呼吸方式(指呼、吸气流皆通过吸收剂)相较,其优势是阻力小、无粉尘吸入,不呛人,吸气温度低,舒适,平安靠得住。
2)具有三种供氧方式:定量供氧、自动补给供氧和手动补给供氧。
大大提高了呼吸爱惜的平安靠得住性。
3)充填氧气、改换吸收剂、爱惜修理简便。
4)防护时刻长,便于自救。
5)体积小、重量轻,便于携带。
6)可反复利用,利用本钱低。
7)压力指标观看直观、便于利用。
3、型号的组成及其代表意义额定防护时间:循环式压缩氧自救器4、利用环境条件自救器在以下环境中利用能靠得住的起到爱惜作用:——气体及含量:CO (0~10)% ;SO2(0~2)% ;H2S (0~1)% ;NO2(0~1)% ;CO2(0~100)%;CH4(0 ~100)% ;N2(0~100)%;浮尘在10g /m3以下。
——大气压力:(70~125)kPa;——相对湿度:(0~98)% (25℃);——温度:-10℃~+40℃。
5、产品执行标准:AQ1054-2020隔间式紧缩氧气自救器。
二、结构特点及工作原理1、结构(见图1)1 上壳组2 气囊组3 呼吸管组4清净罐组5药剂 6 背带组7 背带环8 氧气瓶9 减压阀组10氧气压力表11 氧气瓶支架12支架螺母13 底盖14底盖密封圈15左封口带组16 右封口带组17 锁扣带组图1 ZYX30隔间式紧缩氧自救器结构图二、工作原理自救器使历时,逆时针转动气瓶开关2,高压氧气从氧气瓶1通过减压阀3减压,以≥min的流量进入气囊8。
压缩氧自救器作业安全操作规程一、安全操作规程概述压缩氧自救器是一种适用于有毒气体泄漏事故或有毒气体危险环境下作业人员紧急逃生和自救的装备。
为保障作业人员的安全和提高自救效果,必须掌握压缩氧自救器的正确使用方法和安全操作规程。
本文将详细介绍压缩氧自救器的安全操作规程。
二、压缩氧自救器的结构和原理1. 结构:压缩氧自救器主要由面罩、面罩连接体、压缩气源机构、背负式装置等组成。
2. 原理:自救器利用空气中的氧气供氧,面罩通过面罩连接体与压缩气源机构相连,压缩气源机构不断地向面罩供氧,供给用户呼吸使用。
压缩氧自救器作业安全操作规程(二)1. 佩戴(1)佩戴前应仔细检查自救器的完好性,确保没有破损或老化现象。
(2)正确佩戴面罩,确保面罩与面部紧密贴合,没有漏气现象。
(3)调整面罩带,确保面罩稳固不松动。
(4)检查氧气瓶阀门是否正常关闭,确保氧气不泄露。
(5)确认佩戴无误后,根据具体情况选择旅行式或背负式佩戴方式。
2. 使用(1)确定需要使用压缩氧自救器的原因和紧急逃生方向。
(2)打开氧气瓶阀门,确认供氧正常。
(3)用一只手捏住面罩连接体的呼吸阀,以便安装在压缩气源机构上。
(4)将面罩连接体的呼吸阀安装在压缩气源机构上,拧紧固定。
(5)确认面罩和面部的密封性。
(6)将自救器保护装置打开,激活压缩气源机构。
(7)佩戴自救器后,立即离开危险区域。
3. 维护(1)保持自救器干燥和清洁。
(2)定期检查自救器的完好性和性能,如发现损坏或老化现象,必须及时更换。
(3)注意自救器氧气瓶的气压,确保能提供足够的氧气供应。
(4)学习和掌握自救器的操作和维修方法。
四、压缩氧自救器的注意事项1. 自救器仅供紧急使用,不得长期依靠,不得作为正常作业的替代品。
2. 在使用过程中,严禁拆卸或改动自救器的任何部件。
3. 在遇到火灾或高温环境时,必须立即摘下自救器,以免发生爆炸危险。
4. 遇有呼吸困难、眩晕等情况时,应尽快离开危险区域。
5. 在使用过程中,注意保持自救器的清洁和干燥,避免灰尘和水分进入。
压缩氧自救器
压缩氧自救器是一种紧急逃生装备,用于提供紧急氧气供应,能够救助那些处于无法呼吸正常空气环境中的人。
它
通常由一个装有压缩氧气的罐体、呼吸器和其他必要部件
组成。
压缩氧自救器的工作原理是通过呼吸器将储存在罐体中的
压缩氧喷射到使用者的面部,供应新鲜氧气以取代受污染
的环境空气。
这可以帮助使用者维持呼吸,延长求生时间
并提供逃生时所需的氧气。
压缩氧自救器广泛应用于许多领域,包括航空、海洋、地
下矿山和其他危险工作环境。
它们通常被要求为员工和工
作人员提供安全自救手段。
压缩氧自救器可以在紧急情况
下提供宝贵的时间,使使用者能够安全逃离受威胁的环境。
然而,压缩氧自救器必须按照使用说明正确操作和维护。
使用者需要接受适当的培训和指导,并定期检查自救器的
功能性和有关配件的完好性。
如果自救器在使用前或使用过程中出现任何故障或损坏,不应使用。
此外,自救器的使用寿命有限,通常需要定期更换。
因此,确保始终使用符合规定的、有效的压缩氧自救器至关重要。

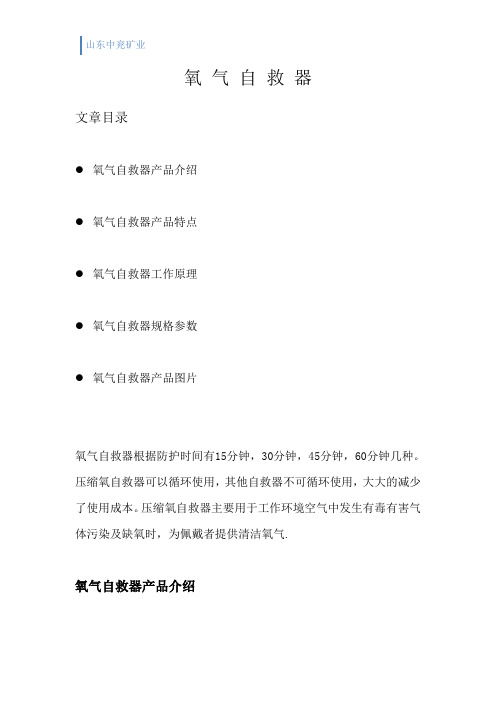

氧气自救器文章目录●氧气自救器产品介绍●氧气自救器产品特点●氧气自救器工作原理●氧气自救器规格参数●氧气自救器产品图片氧气自救器根据防护时间有15分钟,30分钟,45分钟,60分钟几种。
压缩氧自救器可以循环使用,其他自救器不可循环使用,大大的减少了使用成本。
压缩氧自救器主要用于工作环境空气中发生有毒有害气体污染及缺氧时,为佩戴者提供清洁氧气.氧气自救器产品介绍氧气自救器根据防护时间有15分钟,30分钟,45分钟,60分钟几种。
压缩氧自救器可以循环使用,其他自救器不可循环使用,大大的减少了使用成本。
压缩氧自救器主要用于工作环境空气中发生有毒有害气体污染及缺氧时,为佩戴者提供清洁氧气。
氧气自救器产品特点a、采用了双回路循环的呼吸方式,即呼吸各为单向通道,与往复呼吸方式相比,其优点是阻力小、无粉尘吸入、不呛人、吸气温度低、舒适、安全可靠。
b、具有三种供氧方式:定量供氧、自动补给供氧和手动补给供氧。
大大提高了呼吸保护的安全可靠性。
c、充填氧气、更换吸收剂、维护修理简便。
d、防护时间长,便于自救。
e、体积小、重量轻、便于携带。
f、可反复使用,使用成本低。
g、压力指标观察至关、便于使用。
氧气自救器工作原理自救器使用时,逆时针转动气瓶阀门,高压氧气从氧气瓶通过减压阀减压,以≥1.2L/min进入气囊,手离开补气压板补养停止。
当呼吸系统为负压时,补气压板向内收缩,压迫补气杆打开补气机构,氧气以≥60L/min充入气囊,当气囊鼓起时,补气压板离开补气杆,补气停止。
如果呼吸系统内的气压超过排气阀排气压力,气体将从排气阀溢出。
吸气时,气囊中的氧气通过口具进入人体。
呼气时,气体经过呼气软管进入清净罐,气体中的二氧化碳呗置放在清净罐内的CO2吸收剂吸收,余下的气体进入气囊,按成呼吸循环。
氧气自救器技术参数和特点防护时间:使用时间为45分钟(中等劳动强度)供氧方式:定量供氧:>1.2L/min(升/分钟)储气量:>76L(升)产品质量(包括CO2吸收剂及氧气):2.1kg自动补给供氧:>60L/min(升/分钟)手动补给供氧:>60L/min(升/分钟)额定压力:20Mpa(200公斤)自动排气压力:150—300pa(帕)安全阀门启压力:≤1MpaCO2吸收剂应装量:≥530g外形尺寸:227mmX177mmX96mm氧气瓶:容积:0.38L(升)氧气自救器图片。
ZY45压缩氧自救器Z—自救器 Y—氧气 45—使用时间45分钟一、用途自救器是一种轻便、体积小、作用时间短的自救仪器。
ZY45型压缩氧自救器:是一种隔绝式再生闭路呼吸保护装置,主要用于煤矿或在普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害事故时,现场作业人员迅速佩戴自救器逃生。
二、自救器按其原理可分为:1、过滤式自救器。
2、隔绝式自救器。
隔绝式自救器又分为:①、化学氧自救器②、压缩氧自救器。
三、主要技术参数:1、使用时间:45min2、氧气瓶充填压力:20Mpa3、氧气瓶储氧量:≥80L(氧气瓶容积相当于≥0.4L)4、供氧方式:20~3Mpa定量供气≥1.2L20~5 Mpa手动供气>60L/min5、安全阀开启压力:≤1Mpa(0.7~0.8Mpa)6、自动排气压力:150~300pa7、清净罐装药量:>420g8、气囊容积:>4L四、仪器由哪些部件组成:1、鼻夹2、口具3、气囊4、清净罐5、清净罐底座6、排气阀7、供氧接头8、氧气瓶9、减压器 10、安全阀 11、手动供气阀 12、开关主体 13、氧气瓶开关把手 14、压力表。
五、自救器的工作原理:- 40 -打开氧气瓶开关,高压氧气通过开关进入减压器和手动供气阀,这时减压器以≥1.2L/min的流量通过供气接头向气囊供气,如果定量供氧量不能满足人体需要时,可短时间按压手动供气阀,以>60L/min的流量向气囊供气。
六、减压器安全阀(安全保护)原理:当减压器出现故障,压力升高到0.7~0. 8Mpa时(本产品安全阀的开启压力值设计值为0.7~0.8Mpa),安全阀开启,向外泄气、泄压,保护减压器不发生损坏。
另外:呼吸系统内压力升到150~300pa时,排气阀自动开启,气体从排气阀自动溢出。
七、佩戴方法:1、佩戴前先观察氧气压力是否在18~20Mpa之间。
2、将自救器移到身体正前面(即胸前),并要把自救器背带调整到适当的呼吸位置。
压缩氧自救器工作原理自救器是一种用于逃生或救援的紧急装备,其中压缩氧自救器是最常用的一种。
它被广泛应用于矿山、隧道、船舶等封闭环境中,为被困的人员提供呼吸氧气的方式。
那么,压缩氧自救器是如何工作的呢?下面我们来详细了解一下。
压缩氧自救器由压缩氧瓶、调压装置、面罩、防雾眼镜等组成。
其工作原理是通过压缩氧瓶将高纯度的氧气储存起来,并通过调压装置将氧气的压力调整到适合人体呼吸的范围。
当人员需要呼吸氧气时,只需将面罩戴上并打开氧气开关,氧气便会从压缩氧瓶中流出,进入人体呼吸系统。
在压缩氧自救器中,压缩氧瓶是关键的储氧装置。
瓶内的氧气经过高压压缩,以确保在有限的空间内储存更多的氧气。
调压装置起到了减压作用,将高压的氧气调整为适合人体呼吸的低压状态。
面罩和防雾眼镜则是保护呼吸道和视觉的装置,确保人员能够正常呼吸并清晰地看到周围环境。
压缩氧自救器的工作原理可以简单概括为以下几个步骤:1. 储存氧气:压缩氧瓶中储存着高压的氧气,压力通常在200至300巴之间。
瓶内的氧气经过特殊处理,确保其纯度高达99.5%以上。
2. 减压调整:调压装置将高压氧气的压力减少到适合呼吸的范围,通常为2至5巴。
这样可以确保氧气能够稳定地流入人体呼吸系统,不会对呼吸道造成损伤。
3. 呼吸供氧:当人员需要呼吸氧气时,只需将面罩戴上并打开氧气开关。
氧气便会从压缩氧瓶中流出,经过调压装置进入面罩,供应给人体呼吸系统。
4. 保护呼吸道和视觉:面罩和防雾眼镜的作用是保护呼吸道和视觉的正常功能。
面罩能够完全覆盖口鼻,防止有害气体进入呼吸道;同时,防雾眼镜能够防止雾气或有害物质对视觉的干扰。
需要注意的是,压缩氧自救器具有使用时间的限制。
一般来说,其使用时间在10至30分钟之间,具体取决于压缩氧瓶中氧气的储存量。
因此,在使用自救器时,人员需要尽快逃离危险环境,以确保自身的安全。
总结起来,压缩氧自救器通过压缩氧瓶储存高纯度氧气,并通过调压装置将氧气的压力调整到适合人体呼吸的范围。
压缩氧自救器工作原理
压缩氧自救器是一种紧急自救装置,可以为使用者提供一段时间的供氧。
它的工作原理如下:
1. 储氧室:压缩氧自救器内部有一个储氧室,其中装填有高纯度的压缩氧气。
储氧室通常由高强度材料制成,以确保氧气不会泄漏。
2. 压力调节器:压缩氧自救器内部还配备有一个压力调节器,用于控制氧气的供应量。
当使用者开始使用自救器时,压力调节器会将氧气按需释放出来。
3. 呼吸阀:自救器上装有一个呼吸阀,使用者可以通过该阀门从储氧室中吸入氧气。
呼吸阀通常设计成单向阀,以防止二氧化碳或有毒气体进入自救器。
4. 面罩或嘴咬式吸气管:压缩氧自救器上配备有一个面罩或嘴咬式吸气管,使用者可以将其迅速戴在面部或夹在嘴中,直接吸入储氧室中的氧气。
5. 持续时间:压缩氧自救器通常设计能提供15分钟至1小时
不等的供氧时间,具体时间取决于自救器的型号和使用者呼吸率。
总结:压缩氧自救器通过储氧室、压力调节器和呼吸阀等组件,将压缩氧气供应给使用者,使其在紧急情况下能够获得一段时间的供氧,以便安全脱离危险环境。
ZY45型压缩氧自救器ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置,主要用于煤矿或在普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时,现场人员迅速佩戴自救逃生。
(一)构造本自救器主要由鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、氧气瓶、减压器、安全阀、手动供气阀、开关、开关把手、压力表组成。
(二)工作原理1、供气原理转动开关把手,打开气瓶阀,氧气瓶中的高压氧气就通过开关流入减压器和手动供气阀,这时减压器将以≥1.2L/min的流量向气囊供气,如果定量供气量不能满足人体需要时,可短时间按压补气压板,以>60L/min 的流量向气囊供气。
2、呼吸原理使用时,佩戴者咬住口具,夹上鼻夹,人体就和自救器组成了“人—机”呼吸系统。
呼气时,气流通过呼气阀经内气囊进入清净罐,其中的二氧化碳与清净罐中的二氧化碳吸收剂发生化学反应而被吸收。
余下的氧气进入外气囊。
吸气时,通过吸气阀进入人体,就完成了整个呼吸循环过程。
在整个佩戴过程中,人的鼻孔被鼻夹夹住,通过“人口—口具”的呼吸连接,完全用嘴进行呼吸。
“人—机”呼吸系统与外界完全隔绝。
有效的防止了甲烷瓦斯等有害气体进入人体。
3、减压器安全保护原理当减压器出现故障压力升高到0.7~0.8Mpa时,安全阀开启,向外泄气、泄压,保护减压器不发生爆炸。
(三)使用方法1、将自救器从佩戴时的腰部侧面移到人体正前面。
2、用手水平拉开左边的塑料挂钩下部,使上壳上的塑料挂钩从下壳脱出;再解开上、下外壳另一边的挂钩;然后用手沿竖直方向将上壳提起,使它与下壳脱离。
这样就完成了自救器的启封。
3、将口具放在嘴唇与牙齿之间,牙齿紧紧咬住口具牙垫,并紧闭嘴唇,使人体口腔与口具之间有可靠的气密。
4、转动气瓶开关把手,打开气瓶阀,马上按动补气压板,当气囊鼓起后松开手指,停止手动补气。
然后迅速掰开鼻夹弹簧,用鼻夹夹住鼻翼两侧,使鼻腔与外界隔绝,用嘴通过口具呼吸。
5、使用过程中,减压器以≥1.2L/min的流量向气囊连续供气,供人体吸气,如定量供气不能满足人体需要时,可按压补气压板,向气囊内及时手动补气,气囊鼓起后,停止手动供气。
井下压缩氧自救器的使用步骤一、了解井下压缩氧自救器的基本原理和结构井下压缩氧自救器是一种用于井下作业的紧急救援装备,其主要原理是通过压缩氧气供应给使用者,在没有外界空气供给的情况下提供呼吸氧气。
该自救器通常由氧气瓶、面罩、压力调节器等组成。
二、佩戴井下压缩氧自救器前的准备工作1. 检查自救器的使用期限和状态,确保其处于有效且完好的状态;2. 确认氧气瓶内的氧气压力充足,一般应保持在正常工作范围内;3. 检查面罩和氧气管路是否完好,无损坏或松动。
三、正确佩戴井下压缩氧自救器1. 将自救器放置在身体正前方,调整面罩和头带,确保面罩紧密贴合面部;2. 确保氧气管路连接牢固,无松动或漏气现象;3. 调整氧气管路的长度,使其不会绊倒或影响行动。
四、正确使用井下压缩氧自救器1. 在确保周围环境安全的情况下,打开氧气瓶上的开关;2. 缓慢吸气,感受氧气的流动,确保氧气供应正常;3. 注意控制呼吸频率和深度,避免过度消耗氧气;4. 当感觉呼吸困难或氧气供应不足时,应立即停止作业并尽快撤离危险区域;5. 在撤离时,保持冷静并按照事先制定的应急计划进行行动。
五、使用后的处理和维护1. 使用完毕后,将氧气瓶的开关关闭,切断氧气供应;2. 保持自救器的清洁和干燥,避免长时间暴露在潮湿环境中;3. 定期检查和维护自救器,确保其性能和功能正常;4. 如有损坏或过期的自救器,应及时更换或修理。
六、注意事项和安全提示1. 使用自救器前应接受相关培训并了解其使用方法;2. 使用自救器时要保持冷静,不要慌乱行动;3. 在使用自救器时,要时刻关注氧气供应情况,避免突发状况;4. 若出现异常情况,如氧气供应中断或面罩漏气等,应立即停止作业并采取应急措施;5. 在使用自救器时,要注意周围环境的气体浓度和温度,避免发生火灾或爆炸等危险;6. 自救器只能用于个人紧急救援,不得用于他人或救援队伍;7. 自救器使用后应及时报告相关部门,以便进行维修或更换。
压缩氧自救器的工作原理是
压缩氧自救器是一种用于逃生和自救的设备,它的工作原理主要包括以下几个步骤:
1. 压缩储气瓶:压缩氧自救器通常包含一个储气瓶,其中充满了高压氧气。
这些氧气通常被压缩到非常高的压力,以便在有限的空间内存储大量的氧气。
2. 开启阀门:当使用者需要使用自救器时,他们会通过开启自救器上的阀门将储气瓶中的氧气释放出来。
3. 氧气供应:释放的氧气会通过一系列管道输送到使用者的嘴部和鼻部。
这些管道通常与面罩或口鼻罩相连,以确保氧气可以直接供应给使用者。
4. 吸入氧气:使用者通过口鼻罩或面罩吸入自救器供应的氧气。
这样可以确保他们在遇到有毒气体或缺氧环境时,仍然能够获得足够的氧气来进行呼吸。
5. 氧气控制:通常情况下,压缩氧自救器还会配备一个氧气流量控制装置。
这个装置可以根据使用者呼吸的需要来控制氧气的流量,以确保氧气的正常供应和有效利用。
通过以上的工作原理,压缩氧自救器能够在紧急情况下提供给使用者所需的氧气,帮助他们逃离有毒气体环境或缺氧情况下的危险。
AZY30压缩氧自救器AZY30压缩氧自救器我国使用的自救器种类很多,在我们这个地区经常使用的有隔离式、过滤式、化学氧、压缩氧等,它们和有自身的优缺点。
对我们救护队来讲,按照规程规定必须使用压缩氧自救器,所以今天就讲压缩氧自救器。
一、AZY30压缩氧自救器的用途1、在井下发生缺氧或在有毒有害气体环境中矿工自身逃生中使用。
2、救护队员在抢险中仪器发生故障时使用。
3、救护队员在抢救遇险人员时使用。
4、救护队在特别窄小的地方抢险时使用。
二、主要技术参数1、使用时间(中等劳动强度) 30min2、流量1.4±0.2L/min3、吸气阻力 196Pa4、吸气温度<45℃5、手动补气量>60L/min6、装药量≥350g7、排气阀开启压力 200~400Pa8、氧气瓶充气压力 20MPa9、氧气瓶容积 0.28L10、重量≤3Kg11、外形尺寸230×180×100(mm)三、结构及工作原理1、结构:AZY30压缩氧自救器主要由减压器、压力表、氧气瓶、气囊、手动补气阀、口具、清净罐等部件组成。
(如图)1减压器、2拉环、3防松球、4开关手柄、5丝堵、6压力表、7胶管、8拉勾、9坚固螺栓、10氧气瓶、11气囊、12排气阀、13胶管接头、14下卡箍、15肓盖、16鼻夹、17紧固带、18呼吸软管、19口具、20口具塞、21净化器、22上卡箍、23手动补给、24腰勾。
2、工作原理ASY30压缩氧自救器也属于隔离式自救器。
使用时拨掉外壳,氧气瓶开关同时被打开,这时氧气瓶中的高压氧气通过减压器,定量孔以1.2~1.6L/min的流量进入气囊,吸气时气囊中的气体经过清净罐(CO2吸收剂)呼吸软管,口具进入人体肺部。
呼气时,呼出的气体经口具、呼吸软管、清净罐、二氧化碳吸收后进入气囊中,多余的气体经排气阀排气。
这样形成单管往复式闭路循环呼吸系统,当气囊中呈现负压现象时,按动手动补气阀,高压氧气便通过手动补气阀以60L/min的流量进入气囊。
安装运输队干部上讲台教案
————压缩氧自救器的特点、工作原理及使用方法 (一)压缩氧自救器的特点
压缩氧自救器是一种小型、轻便、结构简单的隔离式闭路呼吸循环系统的供氧自救装置。
它的应用范围不受环境中有毒有害气体的限制,而且工作性能稳定可靠,操作简单,供气灵敏,佩戴温度低。
供用一次后,给气瓶重新填充氧气和更换二氧化碳清净剂,可多次重复使用。
因此,压缩氧自救器使用范围较广,但价格较贵。
(二)压缩氧自救器工作原理
佩戴自救器时,打开高压氧气瓶开关,使高压氧气降压后流入气囊内。
这时,人呼出的气体经过口具、呼吸导管,进入清净罐内;并经过二氧化碳吸收剂的处理,进入气囊中,与氧气流出的纯氧混合,吸气时,气囊中混合的气体经吸气阀门、呼吸导管及口具,进入人体肺部,完成呼吸循环过程,这样就形成了单管往复式闭路循环呼吸系统。
当气囊中呈负压时,用手动补给按钮向气囊补气,以保证人员佩戴时的正常呼吸。
(三)压缩氧自救器佩戴步骤
1.携带时挎在肩膀上。
2.使用时,先打开外壳封口带扳手。
3.再打开上盖,然后左手抓住氧气瓶,右手用力向上提上盖,此时氧气瓶开关即自动打开,随后将主机从下壳拖出。
4.将矿工安全帽摘下,套上脖带。
5.戴好矿工安全帽,并系好安全帽带,拔开口具塞,将口具放入嘴内,牙齿咬住牙垫。
6.将鼻夹夹在鼻子上,开始呼吸。
7.在呼吸的同时,按动补给按钮大约1到2秒,气囊充满后立即停止。
8.挂上腰钩,将腰钩挂在腰带上,以防自救器摆动。
在使用过程中,如发现气囊空瘪供气不足时,也要按上述方法按手动补给按钮。
