ZYX压缩氧自救器操作说明书

ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。

(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。

(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。

使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。

应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。

(图七)撤离灾区。

Zyx45隔绝式压缩氧自救器使用方法
z－自救器y－氧气 x-循环式45－使用45分钟一．使用的方法
（1）、将自救器从佩带时的腰部移到身体的正前面。

（2）、用手解开上、下外壳了两边的挂钩，将上壳提起，使它与下壳脱离。

完成自救器的启封。

（3）、将口具放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，使人体口腔与口具之间的气密。

（4）、打开氧气瓶，按动补气压板，气囊鼓起后，停止手动补气，迅速掰开弹簧，用鼻夹夹住鼻子的两侧，用嘴通过口具呼
吸。

（5）、如定量供气不足时，可以按动补气压板，气囊鼓起后，停止手动补气，不能长时间按压手动补气。

（30秒钟完成）二．考核方法和内容（10）
1）会正确使用和佩带自救器，不会佩带该项无分。

2）对各部件名称应知应会，操作程序错或颠到；每人次扣1分。

颠到程序扣2分，少做程序扣2分。

3）在30秒钟内完成，程序完成计10分，超时扣3分。

三．考核组
××××××××××××
使用方法
⑴、将自救器背在肩上或挂在皮带上
⑵、打开上外壳。

⑶、拉出并整理好气囊。

⑷、将口具放入口中，口具片放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。

⑸、反时针打开氧气瓶开关。

⑹、用拇指按动补气压板，至氧气冲满气囊。

⑺、气囊鼓起时，马上用鼻夹将鼻子夹住。

⑻、调整呼吸频率，迅速撤离灾区。

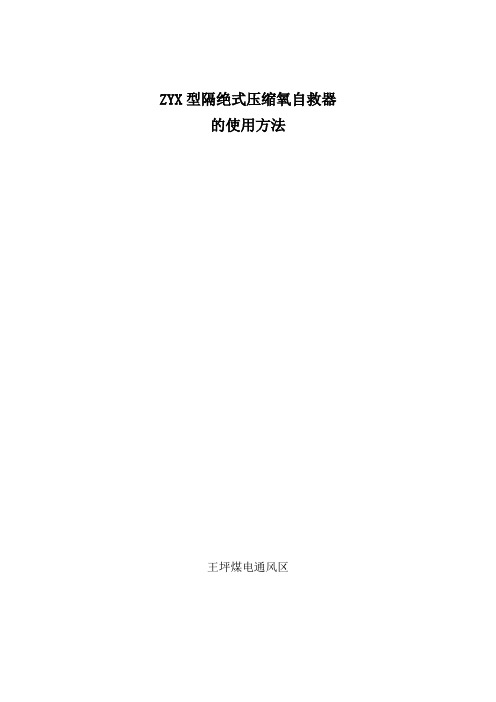

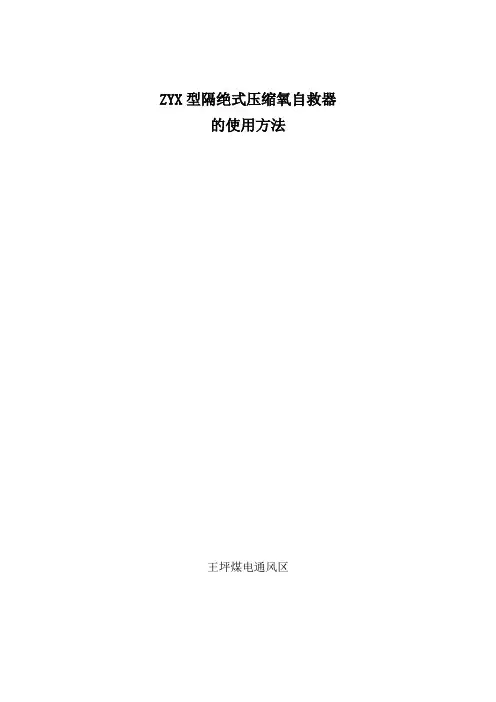

ZYX型隔绝式压缩氧自救器的使用方法王坪煤电通风区ZYX型隔绝式压缩氧自救器的使用方法ZYX45隔绝式压缩氧自救器产品型号标记说明：z产品类型代号：自救器y第一特征代号：压缩氧气x第二特征代号：循环式45：是额定防护时间（45min)。

ZYX45隔绝式压缩氧自救器是一种利用压缩氧气为气源、隔绝式闭路循环个人呼吸系统保护装置，当发生瓦斯或煤尘事故、火灾事故时，能够迅速为佩戴者提供清洁氧气，使用中呼吸系统与外界环境空气完全隔绝，不受外界任何有毒、有害气体及烟雾的危害，因此适用于各种有毒、有害气体及缺氧环境，供迅速撤离事故现场，与以往相比还具有重量轻、功能齐、开启快、耐碰撞、可重复使用、相对成本低等优点。

压缩氧自救器的工作原理1、呼吸气路为循环闭路呼吸系统，呼吸过程中与外界气体完全隔绝。

2、逆时针转动开关手轮，高压氧气就从氧气瓶流到减压器内，经减压后，自动输出1.2L/min的氧气进入气囊。

用手指按补气压板，氧气以60L/min进入气囊，手离开补气压板，补氧停止。

压缩氧自救器还具有自动补氧功能，当呼吸系统为负压时，补气压板向内收缩，压迫补气阀打开补氧机构，氧气以60L/min充入气囊，当气囊鼓起时，补气压板离开补气阀，补气停止，如果呼吸系统内的气压超过一定值，气体将从排气阀溢出。

吸气时氧气从气囊、呼吸阀、口具进入人体。

呼气时气体经过呼吸阀、呼气管（气囊内）进入清净罐，人体呼出的CO2被清净罐内装的吸收剂吸收，余下的氧气进入气囊。

如此反复完成人的呼吸循环。

3、氧气瓶内氧气的储气量由压力表显示。

ZYX45隔绝式压缩氧自救器使用方法1、佩戴时将自救器移至身体正前方。

2、拉开挂钩，取下上盖，展开气囊，气囊不要扭转。

3、把口具放入口中，口具片应放在嘴唇和牙齿之间，牙齿紧咬住牙垫并闭紧嘴唇，以保证口腔与外界气体的隔绝。

4、逆时针转动开关手轮，然后用手指按动补气压板，气囊迅速鼓起后停止补气，用鼻夹夹住鼻孔，用嘴呼吸。

ZYX系列隔绝式压缩氧气自救器产品使用说明书1 概述1.1产品特点本产品是以高压容器充填压缩氧气作为氧气源的再生隔绝式自救器，人体呼吸系统内部与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。

具有性能可靠、稳定，重量轻、体积小、携带方便等特点。

1.2主要用途及适用范围本产品主要在矿井或其他环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员及时佩戴，保护人员正常呼吸并逃离灾区。

1.3使用环境条件：大气压力70—125kpa；相对湿度0—100%；湿度-10—40℃1.4本产品执行AQ 1054-2008标准2 结构特征与工作原理2.1 产品型号：Z————自救器Y————压缩氧X————循环式45（30或60）————额定防护时间45min（30或60）2.2产品结构自救器主要有高压系统、呼吸系统及二氧化碳过滤系统组成;高压系统：氧气瓶、氧气瓶开关、减压器和压力表等。

呼吸系统：口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀组成。

过滤系统：清净罐内装入定量符合标准的二氧化碳吸收剂组成。

平时所有系统装置在上盖与下壳中，通过上盖的观察窗可以清楚看到氧气瓶的压力值，下壳上有皮带环和背带，使用者可携带在矿工皮带上或斜跨在肩膀上。

2.3工作原理吸气时氧气从气囊13、呼吸阀15、口具16进入人体。

呼气时气体经过呼吸阀15，呼气管14进入清净罐20内装的吸收剂吸收，余下的氧气进入气囊。

如此往复完成人的呼吸循环。

人体呼吸与外界大气完全隔绝。

如果呼吸系统内的气压超过一定值，气体将从排气阀12排出3技术特性3.1三种供养方式（定量、自动、手动供养），有效提高呼吸呼吸保护的安全可靠性。

3.2防护时间：功率22W（中等劳动强度）45min（ZYX45型），30min（ZYX30型），60min（ZYX60型）3.3氧气瓶：储气量≥８０Ｌ（ＺＹＸ４５型），≥６０Ｌ（ＺＹＸ型），≥１００Ｌ（ＺＹＸ６０型），额定压力：２０ＭＰａ3.4供养方式：定量供养：≥1.2L/min，自（手）动供养：≥60L/min 3.5自动排气压力：150—300Pa4尺寸、重量外形尺寸：225mm*190mm*95mm（ZYX45型、ZYX60型），170mm*180mm*93mm（ZYX45型）携带重量：1.95kg（ZYX45型），2.3kg（ZYX60型），1.6kg（ZYX30型）5使用、操作5.1平时将自救器斜跨于肩上，应避免强烈冲击，严禁任意打开上盖或当坐垫。

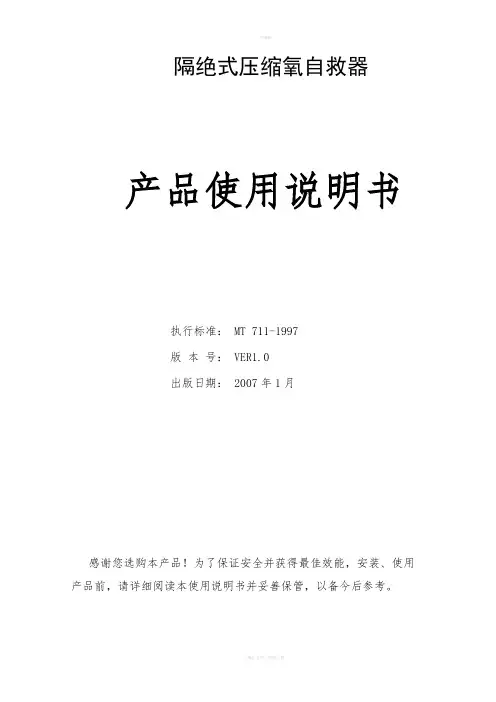

隔绝式压缩氧自救器产品使用说明书执行标准： MT 711-1997版本号： VER1.0出版日期： 2007年1月感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

警告1、使用本产品前请详细阅读产品使用说明书，并严格按照使用说明书之要求对产品各项指标进行检验、使用、操作维护、保养。

2、产品使用、贮存、运输应远离火源。

3、各零部件严禁油污。

4、禁止替代、更改添加或遗漏零部件，只允许使用本公司提供的零件。

5、要清楚压缩氧的危险性。

在有明火或火花的场合严禁打开氧气瓶阀。

6、开启气瓶开关应缓慢进行，否则突然释放的高压氧气会起火或爆炸。

7、严禁未经过专业训练的人员拆卸、装配、操作、使用本产品。

8、在更换氢氧化钙和充填氧气时应按规定执行。

目录一、概述 (1)二、结构特征与工作原理 (1)三、技术性能 (4)四、使用与操作 (4)五、使用注意事项 (6)六、日常维护与保养 (6)七、故障分析与排除 (7)八、运输与贮存 (7)九、开箱及检查 (7)十、售后服务 (7)十一、成套性 (8)一、概述1、产品主要用途及适用范围 186史娟6076中煤1557压缩氧自救器主要用于煤矿井下或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护佩戴人员正常呼吸讯速逃离灾区实现自救。

本自救器主要适用于下述场合：1）可供煤矿井下作业人员在发生瓦斯突出、爆炸、井下环境空气被有害气体污染等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。

2）可供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。

3）可供石油开采作业时，天然气及其它有毒气体大量突出时使用。

4）可装备在现代化高层建筑中，当发生灾害性火灾、二氧化碳严重污染环境时，供遇难人员佩戴逃生和待救时使用。

5）也可供其它部门在有毒有害气体或缺氧环境中使用。

2、产品特点1）本系列压缩氧自救器采用了人体呼吸系统与外界环境完全隔绝，可以有效防止各种有毒有害气体侵入人体呼吸系统，能满足遇险人员快速逃生时使用。

ZYX-45隔绝式压缩氧自救器
命名方式
Z ：自救器
Y：压缩氧
X：循环式
45：额定防护时间45分钟
使用方法：
1、将自救器由身体侧面移至正前面
2、去除铅封，拉开自救器两侧的塑料挂钩并取下上盖
3、展开气囊
4、将口具放入口中，咬紧牙垫
5、逆时针转动氧气瓶开关手轮，以打开氧气，然后按压补气压板，使气囊迅速鼓起
6、用鼻垫夹住鼻子，用嘴呼吸
注意事项：
1、使用中如果看见气囊在呼完气后仍不鼓起或吸气有憋气感时，应及时用手按压补气压板补气，直至气囊鼓起；也可用力吸气，气囊西瘪后，补气压板压迫补气杆，也会自动补气
2、使用时保持沉着，在吸气和呼气时都要慢而深（即深呼吸）
3、使用中吸气温度属正常现象。

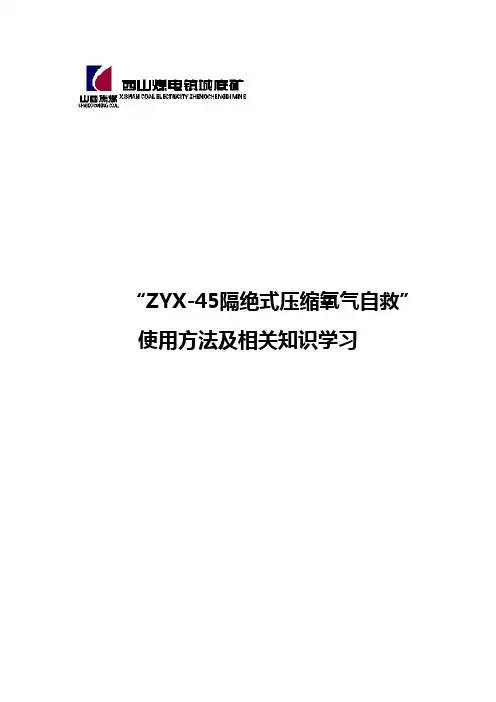

“ZYX-45隔绝式压缩氧气自救”使用方法及相关知识学习通风队目次一、产品主要用途 (2)二、产品执行标准及型号含义 (2)三、主要技术参数 (2)四、自救器结构原理 (3)五、工作原理 (4)六、维护和保养 (4)七、注意事项 (5)八、佩戴方法 (5)一、产品主要用途1、主要用途及适用范围ZYX45隔绝式压缩氧气自救器主要用于煤矿或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区；煤矿井下作业人员在发生瓦斯突出、火灾爆炸等灾害事故时以及救护人员在呼吸器发生故障时迅速撤离灾区使用；化工部门在对设备进行简单维护以及有毒有害气体逸出时使用；石油开采作业时，天然气及其它毒性气体大量突出时使用；装备在现代化高层建筑中，当发生火灾时，供遇难人员佩戴逃生和待救时使用；其它部门在有毒有害气体或缺氧环境中使用。

2、产品特点产品是以高压容器充填压缩氧气作为气源的再生隔绝式自救器。

人体呼吸系统与外界空气隔绝,可以防止各种有毒有害气体进入人体。

采用循环呼吸和三种供氧方式，大大提高了呼吸保护的安全可靠性,具有重量轻、体积小、吸气温度低、携带方便等特点。

3、使用环境条件——大气压力：70 ～125 KPa——相对湿度：0 ～98 %（25℃）——环境温度：- 10 ～40 ℃二、产品执行标准及型号含义1、产品执行标准本产品执行AQ1054-2008标准；产品所用氧气瓶执行GB5099—94标准；氧气符合GB8982—2009的要求；二氧化碳吸收剂执行MT454—2008标准；压力表符合GB/T1226--2001标准。

2、产品型号及其含义Z Y X 45额定防护时间（45min）循环式压缩氧气自救器三、主要技术参数1、有效防护时间：45min2、氧气瓶容积：≥0.4L3、气瓶充填压力：20MPa4、储氧量：≥80L5、供氧方式：定量供氧：≥1.2L/min ；手动补氧：≥60L/min ；自动补氧：≥60L/min6、自动排气压力：150～300 Pa7、质量:约等于2.3kg8、外型尺寸：225×180×100(mm)四、自救器结构原理1.底盖；2. 挂钩；3. 清净罐；4. 氧气瓶；5. 减压阀；6. 气囊；7.呼气软管；8. 呼吸阀；9. 支架；10. 补气压板；11. 手轮开关；12.压力表；13.上盖；14.排气阀；15.鼻夹；16.口具图1 隔绝式压缩氧气自救器保护系统结构1、自救器主要由高压系统、呼吸系统及CO2过滤系统组成。

ZYX型隔绝式压缩氧自救器的使用方法ZYX45隔绝式压缩氧自救器产品型号标记说明：z产品类型代号：自救器y第一特征代号：压缩氧气x第二特征代号：循环式45：是额定防护时间（45min)。

ZYX45隔绝式压缩氧自救器是一种利用压缩氧气为气源、隔绝式闭路循环个人呼吸系统保护装置，当发生瓦斯或煤尘事故、火灾事故时，能够迅速为佩戴者提供清洁氧气，使用中呼吸系统与外界环境空气完全隔绝，不受外界任何有毒、有害气体及烟雾的危害，因此适用于各种有毒、有害气体及缺氧环境，供迅速撤离事故现场，与以往相比还具有重量轻、功能齐、开启快、耐碰撞、可重复使用、相对成本低等优点。

压缩氧自救器的工作原理1、呼吸气路为循环闭路呼吸系统，呼吸过程中与外界气体完全隔绝。

2、逆时针转动开关手轮，高压氧气就从氧气瓶流到减压器内，经减压后，自动输出1.2L/min的氧气进入气囊。

用手指按补气压板，氧气以60L/min进入气囊，手离开补气压板，补氧停止。

压缩氧自救器还具有自动补氧功能，当呼吸系统为负压时，补气压板向内收缩，压迫补气阀打开补氧机构，氧气以60L/min充入气囊，当气囊鼓起时，补气压板离开补气阀，补气停止，如果呼吸系统内的气压超过一定值，气体将从排气阀溢出。

吸气时氧气从气囊、呼吸阀、口具进入人体。

呼气时气体经过呼吸阀、呼气管（气囊内）进入清净罐，人体呼出的CO2被清净罐内装的吸收剂吸收，余下的氧气进入气囊。

如此反复完成人的呼吸循环。

3、氧气瓶内氧气的储气量由压力表显示。

ZYX45隔绝式压缩氧自救器使用方法1、佩戴时将自救器移至身体正前方。

2、拉开挂钩，取下上盖，展开气囊，气囊不要扭转。

3、把口具放入口中，口具片应放在嘴唇和牙齿之间，牙齿紧咬住牙垫并闭紧嘴唇，以保证口腔与外界气体的隔绝。

4、逆时针转动开关手轮，然后用手指按动补气压板，气囊迅速鼓起后停止补气，用鼻夹夹住鼻孔，用嘴呼吸。

5、使用过程中如果气囊在呼气后仍不太鼓或吸气时有点憋，应及时向气囊补气，可按动补气压板，气囊鼓起后停止手动补气；也可用力吸气，气囊吸瘪后补气压板压迫补气杆自动补气。

ZY X45隔绝式压缩氧气自救器使用方法
、使用方法
1、将自救器移到前面。

2、扳开挂钩取下上盖，展开气囊。

3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。

4、打开气瓶开关，然后按动补气压板。

气囊迅速鼓起。

5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。

二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。

在后期，吸气温度略有上升属正常现象。

2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。

三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。

2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。

二年后必须更换二氧化碳吸收剂。

3、自救器每次使用后，应送专业人员对口具、气囊进行清
洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸
收剂，组装好，检查合格后，可以使用
四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。

2、产品贮存在通风良好库房内。

距热源不得少于1m, 库内温度在5〜40C,不能与油类、腐蚀性药剂、气体、蒸汽等混放。

注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。
