单片机串口必备基础知识

51单片机串口设置及应用单片机的串口设置及应用是指通过单片机的串口功能来进行通信的一种方式。

串口通信是一种全双工通信方式，可以实现双向数据传输。

单片机通过串口可以与其他设备进行通信，如计算机、传感器、LCD显示屏等。

1. 串口设置：单片机的串口通信一般需要进行以下设置：（1）串口模式选择：要根据实际情况选择串口工作模式，一般有异步串口和同步串口两种。

（2）波特率设置：串口通信需要设置一个波特率，即数据传输速率。

常见的波特率有9600、19200、115200等，需要与通信的设备保持一致。

（3）数据位设置：设置传输的数据位数，常见的有8位、9位等。

（4）停止位设置：设置停止位的个数，常见的有1位、2位等。

（5）校验位设置：可以选择是否启用校验位，校验位主要用于检测数据传输的正确性。

2. 串口应用：串口通信在很多领域都得到广泛应用，下面列举几个常见的应用场景：（1）串口与计算机通信：通过串口可以实现单片机与计算机的通信，可以进行数据的读写、控制等操作。

例如，可以通过串口将传感器采集到的数据发送给计算机，由计算机进行进一步处理分析。

（2）串口与传感器通信：串口可以与各种传感器进行通信，可以读取传感器采集到的数据，并进行处理和控制。

例如，可以通过串口连接温度传感器，读取实时的温度数据，然后进行温度控制。

（3）串口与LCD显示屏通信：通过串口可以实现单片机与LCD显示屏的通信，可以将需要显示的数据发送给LCD显示屏进行显示。

例如，可以通过串口将单片机采集到的数据以数字或字符的形式显示在LCD上。

（4）串口与外部存储器通信：通过串口可以与外部存储器进行通信，可以读写存储器中的数据。

例如，可以通过串口读取SD卡中存储的图像数据，然后进行图像处理或显示。

（5）串口与其他设备通信：通过串口可以和各种其他设备进行通信，实现数据的传输和控制。

例如，可以通过串口与打印机通信，将需要打印的数据发送给打印机进行打印。

总结：单片机的串口设置及应用是一种实现通信的重要方式。

单片机中的串口通信技术串口通信技术是指通过串行接口将数据传输和接收的技术。

在单片机领域，串口通信是一种常见的数据交互方式。

本文将介绍单片机中的串口通信技术，并探讨其在实际应用中的重要性。

一、串口通信的原理串口通信是指通过串行接口传输数据的方式，其中包括一个数据引脚和一个时钟引脚。

数据引脚用于传输二进制数据，在每个时钟周期内，数据引脚上的数据会被读取或写入。

时钟引脚则用于控制数据的传输速度。

单片机中的串口通信主要包含两个部分：发送和接收。

发送时，单片机将数据转换为二进制形式，并通过串口发送出去。

接收时，单片机会从串口接收到二进制数据，并将其转换为可识别的格式。

通过发送和接收两个过程，单片机可以与外部设备进行数据交互。

二、串口通信的类型在单片机中，串口通信主要包含两种类型：同步串口和异步串口。

同步串口是指发送和接收两个设备之间使用相同的时钟信号，以保持数据同步。

同步串口通信速度快，但需要额外的时钟信号输入。

异步串口则是通过发送数据前提供起始位和终止位来区分不同数据帧的方式进行通信。

异步串口通信的优势是不需要额外的时钟信号，但速度相对较慢。

在实际应用中，通常使用异步串口通信。

异步串口通信相对简单易用，适合多种应用场景。

三、单片机串口通信的实现单片机中实现串口通信通常需要以下几个方面的内容：1. 串口通信引脚配置：单片机需要连接到一个串口芯片或者其他外部设备，因此需要配置相应的引脚作为串口通信的数据引脚和时钟引脚。

2. 波特率设置：波特率是指单位时间内传输的数据位数。

在进行串口通信时，发送端和接收端的波特率需要相同。

单片机中通常通过寄存器设置波特率，以确保数据传输的稳定性。

3. 数据发送和接收：在单片机中，通过将数据写入发送缓冲器并启动发送操作来发送数据。

接收数据时，单片机会接收到串口中的数据，并将其保存在接收缓冲器中。

4. 中断机制：在进行串口通信时，单片机通常会使用中断机制来处理数据接收和发送。

中断机制可以减轻单片机的负担，提高系统效率。

51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。

串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。

本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。

二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。

在51单片机中，常用的串口通信标准包括RS232、RS485等。

其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。

2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。

波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。

数据位表示每个数据字节中的位数，一般为8位。

停止位表示停止数据传输的时间，常用的停止位有1位和2位。

校验位用于数据传输的错误检测和纠正。

三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。

单片机串口通讯及通信分类、特点、基本原理、参数与设计计算方法一、按照数据传送方向分类1、单片机的通讯功能就是由串口实现的，在串口的基础上可以扩展出RS232、RS485、LIN等。

2、单工：数据传输只支持数据在一个方向上传输。

3、半双工：允许数据在两个方向上传输。

但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信；它不需要独立的接收端和发送端，两者可以合并一起使用一个端口。

4、全双工：允许数据同时在两个方向上传输。

因此，全双工通信是两个单工通信方式的结合，需要独立的接收端和发送端分别如下图中的a、b、c所示。

二、按照通信方式分类1、同步通信：带时钟同步信号传输。

比如：SPI，IIC通信接口。

2、异步通信：不带时钟同步信号。

比如：UART(通用异步收发器)，单总线在同步通讯中，收发设备上方会使用一根信号线传输信号，在时钟信号的驱动下双方进行协调，同步数据。

例如：通讯中通常双方会统一规定在时钟信号的上升沿或者下降沿对数据线进行采样。

在异步通讯中不使用时钟信号进行数据同步，它们直接在数据信号中穿插一些用于同步的信号位，或者将主题数据进行打包，以数据帧的格式传输数据。

通讯中还需要双方规约好数据的传输速率（也就是波特率）等，以便更好地同步。

常用的波特率有4800bps、9600bps、115200bps等。

在同步通讯中，数据信号所传输的内容绝大部分是有效数据，而异步通讯中会则会包含数据帧的各种标识符，所以同步通讯效率高，但是同步通讯双方的时钟允许误差小，稍稍时钟出错就可能导致数据错乱，异步通讯双方的时钟允许误差较大。

三、STM32串口通信基础1、STM32的串口通信接口有两种，分别是：UART（通用异步收发器）、USART（通用同步异步收发器）。

而对于大容量STM32F10x系列芯片，分别有3个USART和2个UART。

2、UART引脚连接方法：①、RXD：数据输入引脚，数据接收；②、TXD：数据发送引脚，数据发送；对于两个芯片之间的连接，两个芯片GND共地，同时TXD和RXD交叉连接。

串口基本知识一、什么是串口通讯？举个例子，人与人之间的沟通可通过书面文件，语音或视频来交换信息。

那么设备和计算机之间用来交换信息的桥梁是什么呢？那就是串口通讯。

串口通信是以串行数字二进制形式用不同方法交换数据的方式。

二、传输模式的分类传输模式可分为单工，半双工和全双工。

每种传输模式都有一个源（也称为发送器）和目的地（也称为接收器）。

在单工模式下，只有一个客户端（发送方或接收方一次处于活动状态）。

如果发送者发送，接收者只能接收。

例如：无线电和电视传输。

在半双工模式下，发送方和接收方都是活动的但不是一次，即如果发送方发送，接收方可以接收但不能发送。

比如互联网，如果客户端（电脑）发送网页请求，则Web服务器处理该应用程序并发回该信息。

在全双工模式下，发送方和接收方都可以同时发送和接收。

最常用的就是智能手机。

三、串行和并行通信之间的区别串行通信一次只发送一位，需要更少的I/ O线。

因此，占用更少的空间并且更能抵抗串扰。

串行通信的主要优点是整个嵌入式系统的成本变得便宜并且可以长距离传输信息。

串行传输用于DCE（数据通信设备）设备，如调制解调器。

并行通信一次发送一块数据（8，16或32位）。

因此，每个数据位都需要一个单独的物理I/ O线。

并行通信的优点是速度快，缺点是用了更多的I/O线。

并行传输用于PC（个人计算机），用于互连CPU （中央处理单元），RAM（随机存取存储器），调制解调器，音频，视频和网络硬件。

四、同步串行接口和异步串行接口为了有效地处理串行设备，时钟是主要来源。

每个串行设备的时钟信号不同，它分为同步协议和异步协议。

①同步串行接口同步串行接口上的所有设备都使用单CPU总线来共享时钟和数据，数据传输更快。

优点是波特率不会失配。

此外，接口组件需要更少的I / O线。

例如I2C，SPI和CAN等。

I2C协议I2C（内部集成电路）是一种双线双向协议，用于在同一总线上的不同设备之间交换数据。

I2c使用7位或10位地址，允许最多连接1024个设备。

STM32串口通信学习总结STM32是STMicroelectronics推出的一款32位单片机系列，具有高性能、低功耗、丰富的外设等特点，广泛应用于工业控制、消费电子、汽车电子等领域。

其中，串口通信是单片机中常用的通信方式之一，本文将对STM32串口通信学习进行总结。

1.串口通信原理及基础知识在STM32中，USART（通用同步/异步收发器）是负责串口通信的外设。

USART提供了多种模式的串口通信，包括异步模式（Asynchronous）、同步模式（Synchronous）以及单线模式（Single-wire）等。

2.STM32串口通信配置步骤（1）GPIO配置：首先需要配置串口通信所涉及的GPIO引脚，通常需要配置为复用功能，使其具备USART功能。

（2）USART配置：根据需要选择USART1、USART2、USART3等串口进行配置，设置通信模式、波特率等参数。

在配置时需要注意与外部设备的通信标准和参数保持一致。

（3）中断配置（可选）：可以选择中断方式来实现串口数据的收发。

通过配置中断，当接收到数据时会触发中断，从而实现接收数据的功能。

（4）发送数据：通过USART的发送寄存器将数据发送出去，可以通过查询方式或者中断方式进行发送。

（5）接收数据：通过读取USART的接收寄存器，获取接收到的数据。

同样可以通过查询方式或者中断方式进行接收。

3.常见问题及解决方法（1）波特率设置错误：在进行串口通信时，波特率设置错误可能会导致通信失败。

需要根据外设的要求，选择适当的波特率设置，并在STM32中进行配置。

（2）数据丢失：在高速通信或大量数据传输时，由于接收速度跟不上发送速度，可能会导致数据丢失。

可以通过增加接收缓冲区大小、优化接收中断处理等方式来解决该问题。

（3）数据帧错误：在数据传输过程中，可能发生数据位错误、校验错误等问题。

可以通过对USART的配置进行检查，包括校验位、停止位、数据位等的设置是否正确。

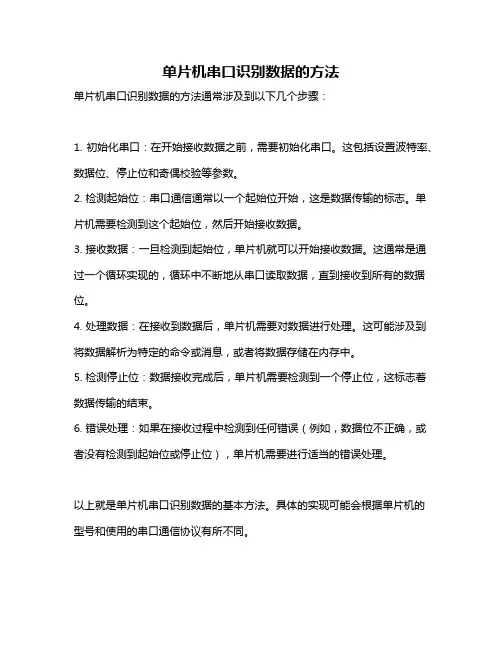

单片机串口识别数据的方法
单片机串口识别数据的方法通常涉及到以下几个步骤：
1. 初始化串口：在开始接收数据之前，需要初始化串口。

这包括设置波特率、数据位、停止位和奇偶校验等参数。

2. 检测起始位：串口通信通常以一个起始位开始，这是数据传输的标志。

单片机需要检测到这个起始位，然后开始接收数据。

3. 接收数据：一旦检测到起始位，单片机就可以开始接收数据。

这通常是通过一个循环实现的，循环中不断地从串口读取数据，直到接收到所有的数据位。

4. 处理数据：在接收到数据后，单片机需要对数据进行处理。

这可能涉及到将数据解析为特定的命令或消息，或者将数据存储在内存中。

5. 检测停止位：数据接收完成后，单片机需要检测到一个停止位，这标志着数据传输的结束。

6. 错误处理：如果在接收过程中检测到任何错误（例如，数据位不正确，或者没有检测到起始位或停止位），单片机需要进行适当的错误处理。

以上就是单片机串口识别数据的基本方法。

具体的实现可能会根据单片机的型号和使用的串口通信协议有所不同。

串口基础知识一、什么是串口？串口（Serial Port），也称为COM口（Communication Port），是一种用于数据传输的通信接口，常用于计算机与外部设备之间的数据传输。

串口采用串行传输方式，即逐位地发送和接收数据，相比并行传输方式，串口的数据传输速率较慢，但具有传输距离远、连接设备数量多的优势。

二、串口的工作原理串口的工作原理是通过发送和接收电平信号来传输数据。

串口通信使用的是两根信号线：发送线（Tx）和接收线（Rx）。

发送线上的电平变化表示发送的二进制数据，接收线上的电平变化表示接收到的二进制数据。

发送方通过发送线将数据按照一定的协议发送给接收方，接收方通过接收线接收数据并进行处理。

三、串口的通信参数串口通信需要设置一些参数，以确保通信的正确性和稳定性。

常用的串口通信参数包括：1. 波特率（Baud Rate）：表示每秒钟传输的位数，常用的波特率有9600、115200等。

2. 数据位（Data Bits）：表示每个字节的位数，常用的数据位有7位、8位。

3. 停止位（Stop Bits）：表示停止位的个数，常用的停止位有1位、1.5位、2位。

4. 校验位（Parity Bit）：用于检测数据传输过程中的错误，常用的校验位有无校验、奇校验、偶校验。

四、串口的应用领域串口广泛应用于各种设备之间的数据通信，常见的应用领域有：1. 电脑与外部设备之间的数据传输，如打印机、扫描仪、数码相机等。

2. 嵌入式系统中，用于与传感器、执行器等外部设备进行数据交互。

3. 工业自动化领域，用于控制和监控设备之间的数据传输。

4. 通信设备中，如调制解调器、路由器等。

五、串口的优缺点串口作为一种通信接口，具有以下优点：1. 传输距离远：串口的传输距离可以达到几百米，适用于远距离通信。

2. 连接设备数量多：串口可以通过串口转换器扩展连接多个设备。

3. 通信稳定可靠：串口通信采用的是同步传输方式，可以保证数据的准确传输。

单片机串行口及应用特百度单片机串行口是指单片机上的一组用于串行通信的接口。

串行通信是一种逐位传输数据的通信方式，相对于并行通信来说，占用的引脚数目较少，适用于资源有限的场合。

单片机串行口通常包括多个引脚，其中包括发送引脚（Tx），接收引脚（Rx）和时钟引脚（Clk）等。

单片机串行口的应用十分广泛，主要涉及以下几个方面：1. 与计算机通信：单片机通过串行口与计算机之间可以进行数据的传输与通信，可以用于单片机与PC进行数据的互传和控制。

在这种应用中，通过合理编程可以实现数据的双向传输，包括数据的发送和接收。

2. 控制外设：单片机可以通过串行口与外部设备进行通信和控制。

比如，单片机可以通过串行口与LCD液晶显示屏通信，控制其显示内容；通过串行口与电机驱动芯片通信，控制电机的转动；通过串行口与温湿度传感器通信，获取环境温湿度信息等。

3. 数据采集与传输：单片机可以通过串行口与各种传感器进行通信，实时采集传感器产生的数据，并通过串行口传输给其他设备进行处理。

比如，可以通过串行口与光电传感器通信，实时采集光照强度并传输给其他设备进行处理；通过串行口与压力传感器通信，实时采集压力数值并传输给其他设备进行处理。

4. 远程控制：单片机可以通过串行口与远程设备进行通信，实现对远程设备的控制。

比如，通过串行口与无线模块通信，实现对远程设备的远程开关控制；通过串行口与蓝牙模块通信，实现对蓝牙设备的远程控制等。

需要注意的是，由于单片机串行口的通信速率相对较低，一般只适合低速数据传输，对于高速数据传输，通常需要使用其他接口，如USB、以太网等。

单片机串行口在物联网、智能家居、工业控制、嵌入式系统等领域有着广泛的应用。

通过串行口的使用，可以实现信息的传输、设备的控制和数据的采集，提高系统的灵活性和可控性。

同时，单片机串行口的应用也需要深入了解串行通信的原理和相关编程知识，以保证通信的稳定和可靠性。

简述单片机串行口传输的波特率设置的方法。

单片机串行口传输是很常见的一种通信方式，它可以用来和其他外设进行数据的交换。

这篇文章将会简述单片机串行口传输的波特率设置方法，以帮助初学者快速掌握这一基础知识。

一、什么是串行口传输串行口传输是指通过一个或多个数据线，按照一定的数据传输标准（例如UART）来传输数据的方式。

与之相对的是并行传输，它需要多个数据线同时传输数据。

串口通信的优势在于它所需的连线数量少，传输距离较长，无需定时同步机制，易于控制等。

二、什么是波特率波特率是串行通信的合流速率（Baud rate），它指的是每秒钟传输到接收端的比特位数。

如果以 9600bps 的波特率传输，每秒钟就会传送9600 比特。

波特率越高，则数据传输速率越快，但是误码率也会相应地增加，传输的距离也会受限制。

因此，在设置波特率的时候需要根据实际情况做出合理选择。

三、波特率的设置方法单片机串口通信时，需要设置合适的波特率以保证正确的数据传输。

下面是串行口传输的波特率设置方法。

3.1 计算波特率波特率可以通过计算得出，通过以下公式可以计算出波特率：波特率 = 系统时钟频率（CPU_Frequency）/ (16 * 波特率预分频值* (波特率分频值 + 1))其中，波特率预分频值和波特率分频值是用来调节波特率的两个寄存器。

3.2 设置波特率的寄存器不同型号的单片机，设置波特率的方法可能有所差异。

下面以ATmega8为例，介绍如何设置波特率。

ATmega8的波特率控制寄存器是UBRRH和UBRRL，这两个寄存器共16位。

如果使用一个8位寄存器来控制波特率，最大的波特率只能到达255（因为8位的寄存器最大只能存储255），这将非常不方便。

因此，ATmega8使用了两个8位的寄存器，可以设置的最大波特率可达到65535。

对于ATmega8来说，先用公式计算出UBRRH和UBRRL需要的值，然后把这两个寄存器分别设置为对应的值就可以了。

单片机串口通信协议单片机串口通信是指通过串行通信接口实现的一种数据传输方式，它在嵌入式系统中具有广泛的应用。

串口通信协议是指在串口通信中规定的数据传输格式和通信规则，它决定了数据的传输方式、数据的帧格式、数据的校验方式等重要参数，是保证串口通信正常进行的基础。

本文将介绍单片机串口通信协议的相关知识，帮助大家更好地理解和应用串口通信技术。

首先，我们来了解一下单片机串口通信的基本原理。

单片机的串口通信是通过串行通信接口实现的，它包括发送端和接收端两部分。

发送端将要发送的数据按照一定的格式发送出去，接收端接收到数据后进行解析和处理。

串口通信中的数据传输是按照一定的时序和规则进行的，发送端和接收端必须遵守相同的通信协议才能正常进行数据交换。

在单片机串口通信中，通信协议的制定非常重要。

通信协议包括数据帧格式、波特率、数据位、停止位、校验位等参数。

其中，数据帧格式决定了数据的传输格式，包括起始位、数据位、停止位和校验位等；波特率是指数据传输的速率，常用的波特率有9600、115200等；数据位是指每个数据字节中的数据位数，通常为8位；停止位是指每个数据字节后面的停止位数，通常为1位；校验位用于检验数据传输的正确性，常见的校验方式有奇偶校验、偶校验和无校验等。

这些参数的选择需要根据具体的应用场景来确定，不同的应用场景可能需要不同的通信协议参数。

在实际的单片机串口通信中，需要根据具体的应用需求来选择合适的通信协议。

通信协议的选择既要考虑数据传输的可靠性，又要考虑数据传输的效率。

通常情况下，波特率越高，数据传输的速率越快，但是对硬件要求也越高；数据位、停止位和校验位的选择要根据实际的数据格式和传输距离来确定，以保证数据的正确传输；同时，还需要考虑通信协议的兼容性和稳定性，以确保通信的可靠性和稳定性。

总之，单片机串口通信协议是保证串口通信正常进行的基础，它决定了数据的传输方式、数据的帧格式、数据的校验方式等重要参数。

干货 | 10个单片机MCU常用的基础知识1.MCU有串口外设的话，在加上电平转换芯片，如MAX232、SP3485就是RS232和RS485接口了。

2.RS485采用差分信号负逻辑，+2~+6V表示0，-6~-2表示1。

有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。

在RS485一般采用主从通讯方式，即一个主机带多个从机。

3.Modbus是一种协议标准，可以支持多种电气接口，如RS232，RS485，也可以在各种介质上传输，如双绞线，光纤，无线。

4.很多MCU的串口都开始自带FIFO，收发FIFO主要是为了解决串口收发中断过于频繁而导致CPU的效率不高的问题。

如果没有FIFO，则没收发一个数据都要中断处理一次，有了FIFO，可以在连续收发若干个数据(根据FIFO的深度而定)后才产生一次中断去处理数据，大大提高效率。

5.有些工程师在调试自己的系统时一出现系统跑飞，就马上引入看门狗来解决问题，而没有思想程序为什么会跑飞？程序跑飞可能是程序本身的bug，也可能是硬件电路的问题(本身就是易受干扰或自己就是干扰源)。

通常建议在调试自己的系统时，先不加看门狗，等完全调试稳定了，再补上(危机产品安全，人身安全的除外)。

6.如何区分有源蜂鸣器和无源蜂鸣器？从外观上看，如将两种蜂鸣器的引脚都朝上放置时，可以看出绿色电路板的一种是源蜂鸣器，没有电路板而用黑胶密封的一种是有源蜂鸣器。

有源蜂鸣器直接接上额定电源就可以连续发声，而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路上才能发声。

7.电压比较器的用途主要是波形的产生和变换，模拟电路到数字电路的接口。

8.低功耗唤醒的常用方式：处理器进入低功耗后就停止了很多活动，当出现一个中断时，可以唤醒处理器，使其从低功耗模式返回到正常运行模式。

因此在进入低功耗模式之前，必须配置片内外设的中断，并允许其在低功耗模式下继续工作。

如果不这样，只有复位和重新上电才能结束低功耗模式。

单片机—UART接口知识简介（上）1 UART接口简述UART即通用异步收发器，可设置成全双工异步通讯方式，与PC 等通讯；或设置成半双工同步模式与其他周边外设通信，如A／D或D ／A。

SPMC65系列单片机内置了UART模块，它的作用是将外部设备串行数据转换为并行数据接收；将内部并行数据转换为串行数据发送。

UART模块特点如下：·两个接口引脚。

RXD为数据接收引脚(与PC5复用，使用RX功能时设置为输入口)；TXD为数据发送引脚(与PC4复用，使用TX功能时设置为输出口)。

·提供标准的异步全双工通信。

·可编程的波特率。

·可进行偶校验、奇校验或禁止校验。

·停止位可设置为1位或2位。

·支持发送中断。

·支持接收中断。

·高抗噪声能力的数据接收(接收中间连续进行3次采样，并对结果进行多数决策)。

·在接收中进行帧校验和奇偶校验。

·溢出检测。

·CPU工作频率为8 MHz时，波特率可在2 400～38 400 bps之间编程设置。

UART的数据帧如图6．5所示。

UART接口通常用于与PC通信，或者用于单片机间的通信。

2 控制寄存器1．UART控制寄存器P_UART_Ctrl($46，R／W)可以通过写UART控制寄存器P_UART_Ctrl($46)对UART的中断使能、UART功能、帧格式等进行设置。

P_UART_Ctrl默认初始值为#00h，具体位的功能如表6．8所列。

bit7 RXIE：接收中断使能位。

1=使能；0=禁止。

bit6 TXIE：发送中断使能位。

1=使能；0禁止。

bit5 RXEN：UART接收功能使能位。

1=使能；0=禁止。

bit4 TXEN：UART发送功能使能位。

1=使能；0=禁止。

bit3 SOFTRST：软件复位。

写：1=复位所有UART模块；0=无效。

bit2 STOPSEL：停止位长度选择位。

单片机串口判断指令方法引言：单片机的串口通信是常见的一种通信方式，可以通过串口与其他设备进行数据交互。

在实际应用中，我们需要判断串口接收到的指令，以执行相应的操作。

本文将介绍一种基于单片机串口的指令判断方法，帮助读者了解如何在单片机中实现指令的判断和执行。

一、串口通信基础在介绍指令判断方法之前，我们先了解一下串口通信的基础知识。

串口通信是通过发送和接收数据来实现设备之间的数据交互。

通常情况下，一条串口数据由起始位、数据位、校验位和停止位组成，其中起始位用于标识数据包的开始，停止位用于标识数据包的结束，数据位用于传输实际的数据，校验位用于校验数据的正确性。

二、指令判断方法在单片机中判断串口接收到的指令，主要有两种方法：基于字符串匹配和基于指令码判断。

1. 基于字符串匹配基于字符串匹配的方法是将串口接收到的数据与预定义的指令进行逐一的比较，如果匹配成功，则执行相应的操作。

这种方法的优点是简单易懂，适用于指令较少且指令格式固定的情况。

例如，我们可以定义指令“LED_ON”表示打开LED灯，“LED_OFF”表示关闭LED灯，当串口接收到“LED_ON”时，执行打开LED灯的操作。

2. 基于指令码判断基于指令码判断的方法是将串口接收到的数据转换为指令码，然后与预定义的指令码进行比较，如果匹配成功，则执行相应的操作。

这种方法的优点是效率高，适用于指令较多且指令格式多变的情况。

例如，我们可以将指令“0x01”定义为打开LED灯的指令码，“0x02”定义为关闭LED灯的指令码，当串口接收到“0x01”时，执行打开LED灯的操作。

三、实例演示为了更好地说明指令判断方法的应用，我们以基于指令码判断的方法为例，演示如何实现串口指令的判断和执行。

1. 硬件准备我们需要准备一块单片机开发板，例如常用的51单片机开发板或者Arduino开发板。

将开发板与电脑连接，并通过USB线将开发板的串口与电脑的串口相连。

2. 软件编程接下来，我们需要使用相应的软件编写单片机程序。

51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。

而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。

本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。

一、串口通信的原理串口通信是以字节为单位进行数据传输的。

在串口通信中，数据传输分为两个方向：发送方向和接收方向。

发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。

接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。

在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。

其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。

二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。

具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。

b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。

2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。

b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。

c. 清除TI标志位。

3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。

b. 将接收到的数据从SBUF寄存器中读取出来。

c. 清除RI标志位。

三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。

解决方法是在初始化时确保两端的波特率设置一致。

2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。

单片机通信接口知识详解（一）引言概述：单片机通信接口是一种用于实现单片机与外部设备之间数据交换的方法。

它在电子技术领域中应用广泛，为连接与控制不同设备提供了便利。

本文将分析单片机通信接口的工作原理和常见应用，为读者详细介绍单片机通信接口的知识。

正文：一、串行通信接口1. RS232通信协议2. RS485通信协议3. TTL串口通信4. UART串口通信5. 串口通信应用案例二、并行通信接口1. 并行通信原理2. 并行通信接口的种类3. 并行通信接口的使用范围4. 并行通信接口的应用案例5. 并行通信接口的优缺点三、SPI通信接口1. SPI通信协议2. SPI通信接口的硬件连接3. SPI通信接口的时序要求4. SPI通信接口的应用场景5. SPI通信接口的特点和优势四、I2C通信接口1. I2C通信协议2. I2C通信接口的硬件连接3. I2C通信接口的时序要求4. I2C通信接口的应用案例5. I2C通信接口的优点和缺点五、总线通信接口1. 总线通信基础概念2. 常见总线通信协议3. 总线通信接口的分类与选择4. 总线通信接口的应用案例5. 总线通信接口的发展趋势和前景总结：通过本文的介绍，我们了解了单片机通信接口的基本知识和常见技术。

串行通信接口和并行通信接口分别适用于不同的场景，SPI 和I2C通信接口则在特定的应用中发挥着重要的作用。

总线通信接口作为一种更高级的通信方式，可以连接多个设备，提供更高的数据传输效率。

单片机通信接口的知识在嵌入式系统、物联网和自动化控制等领域的应用中是非常重要的。

通过对单片机通信接口的深入理解和掌握，我们可以更好地利用单片机实现各种功能和应用。

单片机串口工作原理
串口，即串行通信口，是一种在计算机和外设之间进行数据传输的通信接口。

单片机串口是指单片机上的串行通信接口，用于实现单片机与其他设备之间的数据传输。

单片机串口的工作原理如下：
1. 串口通信协议：串口通信需要遵循一定的通信协议，常见的串口通信协议有UART、RS-232、RS-485等。

其中UART是
一种常用的串行通信协议，用于定义数据的传输格式、波特率等。

2. 数据传输方式：串口通信采用的是串行传输方式，即将数据比特依次发送或接收。

发送端将数据按照一定的格式转换为电平信号，接收端将电平信号转换为数据。

3. 通信参数：串口通信需要设置一些通信参数，包括波特率、数据位数、校验位、停止位等。

这些参数决定了数据传输的速率和精度。

4. 数据帧：数据帧是串口通信的基本数据单位，包括起始位、数据位、校验位和停止位。

发送端将数据按照数据帧格式发送，接收端按照相同的数据帧格式接收数据。

5. 通信流程：串口通信的流程包括发送方和接收方。

发送方将数据按照一定的格式发送到串口，接收方从串口接收数据并解析。

6. 中断机制：单片机串口通信常常使用中断机制来实现异步传输。

发送和接收数据时，可以通过中断方式进行处理，提高系统的实时性。

总的来说，单片机串口工作原理就是通过一定的通信协议和参数，在一个端口上实现数据的串行传输。

发送方将数据转换为电平信号发送，接收方将电平信号转换为数据接收。

通过这种方式，单片机可以和其他设备进行数据交换和通信。
