心电图机操作流程
一、接通电源，开电源开关
二、安放肢体导联电极夹
①患者仰卧位，卷起衣袖和裤腿；
②在金属电极上涂抹导电膏或生理盐水；
③将肢体电极夹放在前臂腕关节上方和小腿踝关节内侧上方部位皮肤。
肢体导联安放位置
RA红右臂
LA黄左臂
RL黑右腿
LL绿左腿
三、安放胸导联电极球
①松开患者胸部衣扣；
②在胸电极吸球的边缘上涂抹导电膏或生理盐水；
③挤压吸球，电极球边缘与皮肤紧密连接，松开吸球，使电极吸附在患者皮肤。
胸导联安放位置
V1红V1胸骨右缘第四肋间
V2黄V2胸骨左缘第四肋间
V3绿V3在V2和V4中点
V4棕V4左锁骨中线第五肋间
V5黑V5平V4于左腋前线
V6紫V6平V4左腋中线
四、波形稳定后观察ECG波形，确定后冻结，按打印ECG波形。
五、断开心电电极与患者的连接，按电源键开关，关机后拔除电源。
心电图机使用说明心电图机使用说明1.介绍1.1 本文档旨在提供心电图机的详细使用说明，以帮助用户正确操作心电图机。
1.2 心电图机是一种医疗设备，用于记录人体心脏的电活动，辅助医生进行心脏疾病的诊断和治疗。
2.设备外观和功能2.1 外观描述心电图机的外观特征，包括主要部件和控制面板等。
2.2 功能详细介绍心电图机的各项功能，如测量、显示、存储、打印等。
3.准备工作3.1 前期准备检查设备是否正常，准备必要的配件和材料。
3.2 患者准备说明患者在进行心电图检测前需要做哪些准备工作，如脱掉金属物品、保持放松等。
4.操作步骤4.1 连接电源示范如何将心电图机连接到电源，并检查是否正常。
4.2 连接导联线描述如何正确连接导联线到患者身上，并确保导联线与心电图机的连接稳定。
4.3 开机设置介绍开机设置所需的步骤，如日期时间设置、滤波器选择等。
4.4 开始记录详细说明如何进行心电图记录，包括按下按钮、选择记录模式等。
4.5 结束记录描述如何结束心电图记录，并确认记录结果是否保存成功。
4.6 打印记录示范如何将心电图记录打印出来，并如何调整打印质量。
4.7 关机和清洁说明如何安全关闭设备，并对设备进行日常清洁和维护。
5.故障排除5.1 常见问题列出心电图机使用中常见的问题，并提供解决方法。
5.2 联系客服提供客服联系方式，让用户在遇到无法解决的问题时寻求帮助。
6.附件附件：心电图机维护手册7.法律名词及注释7.1 法律名词1解释法律名词1的含义。
7.2 法律名词2解释法律名词2的含义。
心电图机操作方法：【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。
2、检查电源和地线或充电状态。
3、调节走纸速度的电压于标准状态。
【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。
（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV.（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
（6）将导联开关旋回到“OFF”位，关闭电源开关，然后撤除各个导线。
手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。
2、自动方式操作（1）打开电源，直至显示器上出现AUTO.（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。
（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。
只有当START/STOP键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。
【常规心电图操作步骤】：1.给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2.接好地线，并再检查一遍接地是否可靠医学敎育|网搜集整理。
3.接好电源线，打开电源开关，进行机器预热。
4.按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
然后涂上导电液体，保持皮肤与电极良好接触。
1）肢体导联位置：将电极板按照右上肢→红线、左上肢→黄线、左下肢→绿线、右下肢→黑线（此线与地线相通）。
心电图机使用操作流程（）
［操作常规］
1.按电源开关键开机，与病人连接导联线。
2.按“患者”键，设置患者信息。
3.观察屏幕波形，确认波形稳定。
4.按“开始/停止”键，自动打印波形及分析结果。
［临床保养常规］
1.每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。
2.使用前检查记录纸及导线。
［使用注意事项］
1.严格按照设备的操作常规及操作手册使用该设备。
2.应保持设备良好的使用环境，环境温度18-30C＞湿度30-85%o
3.保持仪器工作环境良好的通风条件。
4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。
5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。
［应急措施］
L出现导联异常时，请检查电极与患者的接触状态。
着重处理患者皮肤表面。
6.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。
7.院内报修电话：**。
心电图机操作流程
一、用物：
1、心电图机（配套的导线、电源）
2、治疗盘内（治疗单、棉签、专用容器内盛水、备皮刀、清洁纱布）
3、其他：屏风。
二、操作：
1、双人核对医嘱，准备用物。
2、携治疗单到患者床边核对床号、姓名、住院号，评估患者胸前的皮肤，做好解释工作，取得患者的配合。
3、注意保护患者的隐私，使用屏风或床边隔帘。
4、酌情剔去胸毛。
5、携用物至床边，连接电源，用清水沾湿各导联部位皮肤。
6、正确连接导联。
7、开机，观察各导联的波形，待清晰后打印心电图。
8、协助擦拭身体，穿衣服。
9、关机保养（检查各部件，清洁心电图机备用）。
10、整理床单位。
心电图机器操作方法
心电图机的操作方法如下：
1.准备工作：
确保心电图机正常运转，并与电源插座连接。
检查心电图仪的导线和电极是否完好无损。
给受检者提供衣物，使其上半身裸露。
2.安装电极：
将电极贴片连接到心电图机的导线上。
先连接V1电极（在胸部第四肋间左缘），然后依次连接V2、V3、V4、V5和V6电极。
确保电极粘贴牢固，以确保良好的信号质量。
3.测量心电图：
将导线端子插入心电图机上的相应插孔。
确保选取正确的心电图纸速度和增益，并将导联切换到正确的导联区域。
按下心电图机上的开始按钮开始记录心电图。
受检者保持安静和平静，不要有任何运动干扰。
4.记录结果：
心电图仪会自动记录并打印心电图结果。
检查心电图结果是否正确，并仔细观察各导联下的波形和波峰。
如果需要，可以将心电图存档或打印副本供后续分析或记录。
5.整理清理：
记录完成后，关闭心电图机，并将电极和导线拆卸。
清理电极和导线，确保下一次使用前的清洁和卫生。
需要注意的是，在操作心电图机时，操作人员需要熟悉设备的使用说明，并严格按照操作步骤进行操作，以确保准确和可靠的心电图结果。
同时，操作人员还应注意保护受检者的隐私和舒适，以及消毒电极和导线，以防止交叉感染。
心电图机
使用说明：
1、正确连接导联：
右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）
Ｖ１：探查电极放在胸骨右缘第４肋间。
--红色
Ｖ２：探查电极放在胸骨左缘第４肋间。
----黄色
Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。
-----绿色
Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。
-----棕色
Ｖ５：探查电极放在左腋前线与第５肋间的交点上。
-------黑色
Ｖ６：探查电极放在左腋中线与第５肋间的交点上。
-------紫色
2、按ON键以接通电源。
3、按START键自动走纸。
4、走纸结束后按STOP键。
5、按OFF键切断电源。
6、在心电图上表明患者姓名、年龄、性别、日期、时间。
7、整理导联线。
心电图机的几个常用标示及意义
１．MODE键：调节相关程序，需要一加长导联时一直按下此键。
２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。
４．RESET：若基线漂移时按此键。
5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。
6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。
心电图操作1．检查机子是否有心电图打印纸。
2．连接电源，开机。
3．按F1录入患者信息，回车键结束。
4．走到病床，核对患者信息；5．检查患者之前，我们要将导联线检查、整理，避免导联线打结，有利操作过程顺利，心电图形完整清晰；6.接下来，病人检查前准备：嘱病人平卧，衣服拉至乳房以上固定，两侧手脚裸露腕部10cm 以上，双手平放身体两侧，双脚伸直；注意腹部保暖。
7．先连接下肢导联，后连接上肢导联，用酒精棉球清洁两侧手腕、脚腕以上10cm左右的内侧皮肤，以左脚（绿）右脚（黑）左手（黄）右手（红）顺序放置，有金属片这一侧夹在之前清洁皮肤侧，夹子直立，夹稳为准，当左右脚的线放在一个夹子时，也按照左绿右黑放置。
8.6个胸导（C1、C 2、C 3、C 4、C 5、C 6，以颜色区分为别为红、黄、绿、棕、黑、紫）。
常规取病人右侧位检查，接着到胸导联，我们一边定位，一边依序连接6个胸导联。
放置前用酒精棉球清洁该部位，然后轻捻吸球，利用负压将导联轻轻放上，就稳稳吸在正确位置了。
（胸导联位置见图1)12导心电图就连接好了，接下来，继续进行机子操作。
10．接上导联线后机子进入采集页面，在患者心电图波形基线平稳后，点击“打印”，开始采集，等待30秒后打印成功。
12．波形异常可以选择冻结波形进行分析，必要时可以打印；13．打印结束后，先取胸导联再取肢导联，为患者整理衣服。
14.关机。
将检查结果送心电图室进行报告分析。
注：当病人考虑有右室、后壁问题时候，需要加做相关导联。
我们用V1-V3代替右室导联（V3R、V4R、V5R)，用V4-V6代替后壁导联（V7、V8、V9)。
连接方法同上。
（相应位置见图2)附加导联V3R-V6R分别接右胸与V3-V6导联对称部位。
V7-V9导联电极分别接腋后线、肩胛骨、脊柱旁线与V4同一水平线上。

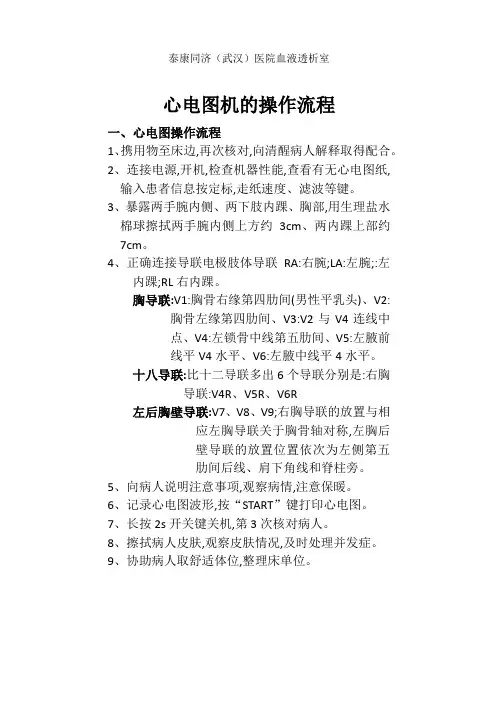

心电图机的操作流程一、心电图操作流程1、携用物至床边,再次核对,向清醒病人解释取得配合。
2、连接电源,开机,检查机器性能,查看有无心电图纸,输入患者信息按定标,走纸速度、滤波等键。
3、暴露两手腕内侧、两下肢内踝、胸部,用生理盐水棉球擦拭两手腕内侧上方约3cm、两内踝上部约7cm。
4、正确连接导联电极肢体导联RA:右腕;LA:左腕;:左内踝;RL右内踝。
胸导联:V1:胸骨右缘第四肋间(男性平乳头)、V2:胸骨左缘第四肋间、V3:V2与V4连线中点、V4:左锁骨中线第五肋间、V5:左腋前线平V4水平、V6:左腋中线平4水平。
十八导联:比十二导联多出6个导联分别是:右胸导联:V4R、V5R、V6R左后胸壁导联:V7、V8、V9;右胸导联的放置与相应左胸导联关于胸骨轴对称,左胸后壁导联的放置位置依次为左侧第五肋间后线、肩下角线和脊柱旁。
5、向病人说明注意事项,观察病情,注意保暖。
6、记录心电图波形,按“START”键打印心电图。
7、长按2s开关键关机,第3次核对病人。
8、擦拭病人皮肤,观察皮肤情况,及时处理并发症。
9、协助病人取舒适体位,整理床单位。
二、维护保养1、心电图机内具有电池充电及保护电路，每隔3隔月至少充放电一次。
2、仪器使用拔出电源线或导线时，请抓住插头部位，不得暴力牵拉导线位置。
3、导联线及电极应当定期检查，确保无打折，腐蚀现象。
4、定期清理热敏打印机头的污迹及灰尘，可用酒精擦拭，忌用坚硬物体，每月至少清理一次。
5、仪器阴凉、干燥放置，定期清洁外表面，建议使用中性溶剂清洁外表面。
6、转移仪器时应切断电源，避免剧烈震动。
心电图机操作规程一、目的确保心电图机的正确使用和维护，保障患者安全和提高诊断准确性。
二、适用范围本操作规程适用于医院心电图室、门诊部及移动心电图检查等场合。
三、操作前准备1. 检查心电图机外观是否完好，电源线及接地线是否安全无损。
2. 确认设备已连接稳定，电源插座符合规格要求。
3. 准备好一次性使用的导联线、吸盘和凝胶等耗材。
4. 确保操作人员已经接受过专业培训，了解心电图机的使用方法和注意事项。
四、操作步骤1. 开启心电图机，等待系统自检完成。
2. 根据患者情况选择合适的导联类型和检查程序。
3. 按照心电图检查标准，正确安置导联线和吸盘于患者身体相应位置。
4. 调整吸盘压力，确保信号传输稳定。
5. 开始记录心电图，注意观察波形是否正常。
6. 记录完成后，及时断开导联线和吸盘。
7. 保存心电图数据，并按照医院规定进行打印或电子存档。
8. 关闭心电图机，并进行必要的清洁和消毒工作。
五、注意事项1. 操作过程中应避免接触患者裸露的皮肤，以防交叉感染。
2. 确保患者处于放松状态，避免因紧张导致的心电图异常。
3. 避免在有强磁场或高频设备附近操作心电图机，以防干扰。
4. 对于特殊患者群体（如心脏病患者），应严格按照医嘱进行操作。
5. 定期对心电图机进行维护和校准，确保设备性能稳定。
六、故障处理1. 如遇设备故障，应立即停止使用，并记录故障现象。
2. 联系专业维修人员进行故障排查和修复。
3. 严禁非专业人员拆卸或修理心电图机。
七、记录与报告1. 操作人员应详细记录操作过程和患者信息。
2. 心电图结果应及时报告给主治医生，以便进行诊断和治疗。
通过遵循以上操作规程，可以确保心电图机的有效使用和患者安全，同时提高心电图检查的质量和准确性。
心电图机操作规范目的：描述心电图机的标准操作规程及一般维护。
范围：适用于心电图机的操作。
规程：心电图检查是我科的常规检查。
【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。
2、检查电源和地线或充电状态。
3、调节走纸速度的电压于标准状态。
【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。
（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV。
（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
（6）将导联开关旋回到"OFF"位，关闭电源开关，然后撤除各个导线。
手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。
2、自动方式操作（1）打开电源，直至显示器上出现AUTO。
（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。
（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。
只有当START/STOP键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。
常规心电图操作步骤：1．给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2．接好地线，并再检查一遍接地是否可靠。
3．接好电源线，打开电源开关，进行机器预热。
4．按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
然后涂上导电液体，保持皮肤与电极良好接触。
心电图机的使用及消毒流程
1,操作者若装规范。
2、核对病人。
3、准备病人：病人取水平仰卧位，解开衣扣，
暴露胸部，露出手腕以及脚腕部，酒精棉球清洁皮肤。
4、接通电源，安放导联电极.
肢导联一右上肢（RA/R）：红；左上肢（LA/L）：黄
右下肢（RURF）：黑；左下肢（Ll√F）:绿
胸导联一（红）CI/VI：胸闿右缘第4肋间
（黄）C2/V2：胸骨左缘第4助间
（绿）C3/V3：V2,V4连线中点。
（棕）C4/V4：左锁骨中线与笫5肋间交点。
（黑）C5∕V5:左腋前线同V4水平处.
5、录图，打印
6、关机，取下心电图纸“
7、、整理床单位
心电图机消毒流程
I.用纱布沾上清水或消毒用酒精等液体轻轻对仪器主机及导线清洁擦洗，之后用干纱布擦干。
注意勿让液体流入机器内部。
2 .长期不使用时，电池也会放电，每1月充电1次，
3 .清洁热印头，热印头脏污时使用，会降低打印质量，刚记录完的热印头有时会很热，此时不宜清洁.清洁时，不要用力按压纸匣，以免故障.清洁可用沾有酒精（或用附属的热印头清笔剂）的棉球擦洗切纸刀里侧的头部（铜色），清洁时，先关闭面板上的电源，在清洁热印头时应一并清洁齿轮。
4 .用后应及时将附件用物整理整齐，导线勿折叠、受压。
过长的导线可弯成较大的圆圈扎起，妥善放置：
5 .保持记录纸充足：确定电源是否关闭。
心电图机操作流程接通电源,功能选择静态心电图检查1、开机。
2、按定标，走纸速度等键。
横轴定标时间:走纸速度25mm/s、纵标电压10mm/ mv。
3、检查描笔的位置,调针至心电图纸正中。
4、按开始键开始描记心电图。
5、按I、II. Ⅲ、aVR、aVL、aVF、VI、V2、V3、V4、V5、V6、V7、V8导联的顺序描记心电图。
完成录图。
6、关机。
7、取下心电图纸。
标记:患者姓名、性别、年龄、检查时间，(根需要分别注明各导联)。
注意事项1.注意室温调节和检查环境的隐蔽性。
2.患者在准备检查前应充分休息,取仰卧位,放松肢体;如患者放置电极部位的皮肤污垢或毛发过多,应先清洁皮肤或制毛。
3.在使用过程中患者和仪器只能通过导联线连接。
应尽量避免不必要的干扰因素。
4.为减少电极与皮肤的空隙,增加导电性能，应直接使用导电膏涂擦放置电极部位的皮肤。
涂导电膏时应根据导联放置位置,相互分开,不可涂成一片,避免短路。
5.当心电图波形与患者的病情特征不相符合时,应选择其它检查方法来帮助诊断。
6.对于瓣膜活动、心音变化、心肌功能状态等,心电图不能提供直接判断，要借助其它的检查方法如来共同诊断.7.由于心电图的波形改变受生理性、病理性或解剖学变异等诸多因素的影响。
不能单凭心电图作出超越其许可范围的诊断结论。
8.如发现胸壁导联有无法解释的异常T或波时,应检查电极是否松动脱落,或尝试将电极的位置稍微偏移-些,此时若波形变为完全正常,则可认为这种异常的T波或波是由于心脏冲撞胸壁,使电极的极化电位发生变化而引起的伪差。
9.如果发现11和/或aVF导联的波较深,应重复描记这些导联的心电图。
若此时Q波明显变浅或消失,则可考虑横膈抬高所致，反之不能排除外下壁心肌梗死。
故障排除1、来自交流电源干扰:其特点是呈锯齿状,频率为每秒50周~ 60周。
2. 来自患者方面因素:因寒冷、紧张产生肌肉震颤或体位移动,过度呼吸运动等,均可产生干扰。
3、操作不当引|起的干扰:如电极板缚得过紧;导电胶太少;操作者与患者接触;未接地线等。
