心电图机相关知识及操作流程

心电图机使用操作流程一、介绍心电图机是一种常见的医疗设备，用于记录心脏的电活动，并生成心电图。

心电图是评估心脏健康的重要工具，可以帮助医生诊断心脏疾病或其他心脏问题。

本文将介绍心电图机的使用操作流程，以便操作人员能够正确地操作心电图机并获得准确的心电图结果。

二、心电图机的准备在操作心电图机之前，需要进行一些准备工作。

首先，确保心电图机处于工作状态并连接了电源。

然后，检查心电图机上的电极是否正常，电极应该干净、整齐，没有明显的损坏。

最后，准备好心电图纸，并将其正确的装载到心电图机上。

三、患者准备在进行心电图检查之前，需要让患者做好准备。

首先，让患者脱掉上衣，使胸部裸露出来。

然后，清洁患者的胸部和四肢，以确保能够良好地黏贴电极。

清洁时可以用湿纱布擦拭，但注意不要让电极湿润。

最后，告诉患者要保持静止，不要说话或移动身体。

四、电极的黏贴将电极正确地黏贴在患者的身体上是获得准确的心电图结果的关键。

通常，心电图机需要使用12个电极，其中6个位于胸部，4个位于四肢。

在黏贴电极之前，可以先用一些洗净的酒精清洁患者的皮肤，以提供更好的黏附力。

然后，按照心电图机的指示，逐个黏贴电极。

对于胸部电极，通常需要将它们黏贴在胸骨两侧和心脏下方。

对于四肢电极，一个位于右臂、一个位于左臂、一个位于右腿、一个位于左腿。

黏贴电极时，要确保它们紧密贴合患者的皮肤，并且没有松动。

五、开始记录心电图当电极黏贴好后，可以开始记录心电图了。

首先，确定心电图机的设置选项，例如记录速度和增益。

这些设置选项通常根据患者的情况和医生的要求进行调整。

然后，开始记录心电图。

有些心电图机可以自动记录，只需按下记录按钮即可。

其他心电图机可能需要手动记录，需要操作人员按下记录按钮并观察心电图的变化。

在记录期间，患者需要保持静止，不要说话或移动身体。

六、心电图的解读当心电图记录完毕后，需要对记录的心电图进行解读。

通常，医生会根据心电图上的波形和数据来判断患者的心脏健康情况。

心电图机操作规程与使用方法本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March心电图机操作规程与使用方法一、目的要求1.熟悉心电图机的原理及分类2.掌握心电图机的使用方法与注意事项。

二、实验原理１.标准导联Ⅰ：为接连左、右臂的电位差，将左臂连于心电图机的正极，右臂连于心电图机的负极，即Ⅰ＝左臂（＋）→右臂（－）。

Ⅱ：为连接左腿和右臂的电位差，将左腿连于心电图机的正极，右臂连于心电图机的负极，即Ⅱ＝左腿（＋）→右腿（－）。

Ⅲ：为连接左退和左臂的电位差，将左腿连于心电图机的正极，左臂连于心电图机的负极，即Ⅲ＝左腿（＋）→左臂（－）。

电极安放位置：右手腕---红色，左手腕----黄色，左脚腕--绿色，右脚腕---黑色２.加压单极肢导联aVR：即加压单极右臂导联，探查电极置于右臂，连于心电图机的正极；无效电极置于左臂与左腿相连的中心电站上，再连于心电图机的负极。

aVL：即加压单极左臂导联，探查电极置于左臂，连于心电图机的正极；无效电极置于右臂与左腿相连的中心电站上，再连于心电图机的负极。

aVF：即加压单极左腿导联，探查电极置于左腿，连于心电图机的正极；无效电极置于右臂与左臂相连的中心电站上，再连于心电图机的负极。

3.单极导联Ｖ１：探查电极放在胸骨右缘第４肋间。

--红色Ｖ２：探查电极放在胸骨左缘第４肋间。

----黄色Ｖ3：探查电极放在Ｖ2 与Ｖ4连线的中点。

-----绿色Ｖ4：探查电极放在锁骨中线与第５肋间的交点上。

-----棕色Ｖ5：探查电极放在左腋前线与第５肋间的交点上。

-------黑色Ｖ6：探查电极放在左腋中线与第５肋间的交点上。

-------紫色三、实验步骤1．电源开关置于“ON”。

2．电源开关置于“AC（交流），’，此时“LINE”“T E ST”“PAPER SPEED（25mm／s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。

心电图机使用操作流程（）
［操作常规］
1.按电源开关键开机，与病人连接导联线。

2.按“患者”键，设置患者信息。

3.观察屏幕波形，确认波形稳定。

4.按“开始/停止”键，自动打印波形及分析结果。

［临床保养常规］
1.每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。

2.使用前检查记录纸及导线。

［使用注意事项］
1.严格按照设备的操作常规及操作手册使用该设备。

2.应保持设备良好的使用环境，环境温度18-30C＞湿度30-85%o
3.保持仪器工作环境良好的通风条件。

4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。

5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。

［应急措施］
L出现导联异常时，请检查电极与患者的接触状态。

着重处理患者皮肤表面。

6.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。

7.院内报修电话：**。

心电图机使用流程心电图机是一种用于记录心脏电活动的医疗设备，它可以帮助医生诊断心脏病变和异常。

下面将介绍心电图机的使用流程，以便医护人员正确操作。

1. 准备工作。

在使用心电图机之前，首先要进行准备工作。

确保设备处于正常工作状态，检查电源线、电极和导联线是否完好无损。

同时，确认患者的身体状况是否适合进行心电图检查，如有需要，进行必要的准备工作，如剃毛、清洁皮肤等。

2. 安装电极。

将心电图机的电极连接到相应的导联线上，然后按照正确的位置贴在患者的胸部和四肢上。

要确保电极与皮肤紧密接触，避免出现松动或脱落的情况，影响信号的采集质量。

3. 连接导联线。

将电极连接好后，将导联线插入心电图机的相应插口，确保连接稳固，信号传输畅通。

4. 启动设备。

接通心电图机的电源，按照设备说明书上的操作步骤，启动设备。

在启动过程中，确保设备的各项参数设置正确，如增益、滤波器、走纸速度等。

5. 采集心电图信号。

当设备启动完成后，可以开始采集心电图信号。

根据医生的指示，选择相应的导联方式和采集时间，开始记录心电图信号。

在采集过程中，要注意观察设备屏幕上的波形图，确保信号的稳定和清晰。

6. 停止记录。

当采集完成后，按照设备说明书上的操作步骤，停止记录心电图信号。

然后将电极和导联线从患者身上取下，清洁和消毒电极，做好设备的后续处理工作。

7. 结束操作。

最后，关闭心电图机的电源，将设备恢复到待机状态，清理和整理工作台，做好设备的日常维护和保养工作，以确保设备的正常使用和延长使用寿命。

以上就是心电图机的使用流程，正确的操作流程能够保证心电图信号的准确性和可靠性，有助于医生进行准确的诊断和治疗。

在使用心电图机时，医护人员要严格按照操作规程进行操作，确保患者的安全和健康。

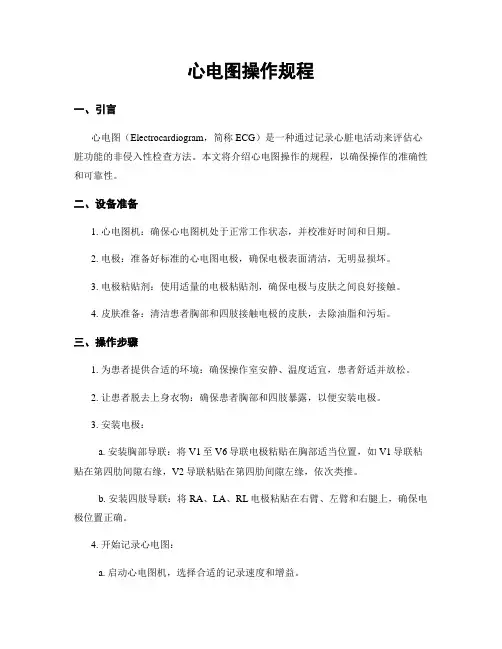

心电图操作规程一、引言心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动来评估心脏功能的非侵入性检查方法。

本文将介绍心电图操作的规程，以确保操作的准确性和可靠性。

二、设备准备1. 心电图机：确保心电图机处于正常工作状态，并校准好时间和日期。

2. 电极：准备好标准的心电图电极，确保电极表面清洁，无明显损坏。

3. 电极粘贴剂：使用适量的电极粘贴剂，确保电极与皮肤之间良好接触。

4. 皮肤准备：清洁患者胸部和四肢接触电极的皮肤，去除油脂和污垢。

三、操作步骤1. 为患者提供合适的环境：确保操作室安静、温度适宜，患者舒适并放松。

2. 让患者脱去上身衣物：确保患者胸部和四肢暴露，以便安装电极。

3. 安装电极：a. 安装胸部导联：将V1至V6导联电极粘贴在胸部适当位置，如V1导联粘贴在第四肋间隙右缘，V2导联粘贴在第四肋间隙左缘，依次类推。

b. 安装四肢导联：将RA、LA、RL电极粘贴在右臂、左臂和右腿上，确保电极位置正确。

4. 开始记录心电图：a. 启动心电图机，选择合适的记录速度和增益。

b. 确保患者处于静息状态，不要有言语或运动干扰。

c. 点击记录按钮，开始记录心电图。

d. 记录过程中，注意观察患者是否有异常症状或不适，及时记录并报告医生。

5. 完成记录：a. 记录时间一般为10秒至1分钟，确保记录足够长以评估心脏电活动。

b. 停止记录后，关闭心电图机，将电极从患者身上取下。

c. 将记录的心电图保存并标注患者信息。

四、常见问题与解决方法1. 电极脱落：如果电极在记录过程中脱落，应立即停止记录并重新安装电极，确保电极与皮肤良好接触。

2. 电极杂音：如果在记录过程中出现电极杂音，应检查电极是否粘贴牢固，如有问题应更换电极。

3. 心电图信号不清晰：如果心电图信号不清晰，可能是电极粘贴不当、电极损坏或设备故障等原因，应及时排除故障并重新记录。

五、结果评估和报告1. 结果评估：根据心电图波形和心率等指标，评估患者的心脏电活动是否正常。

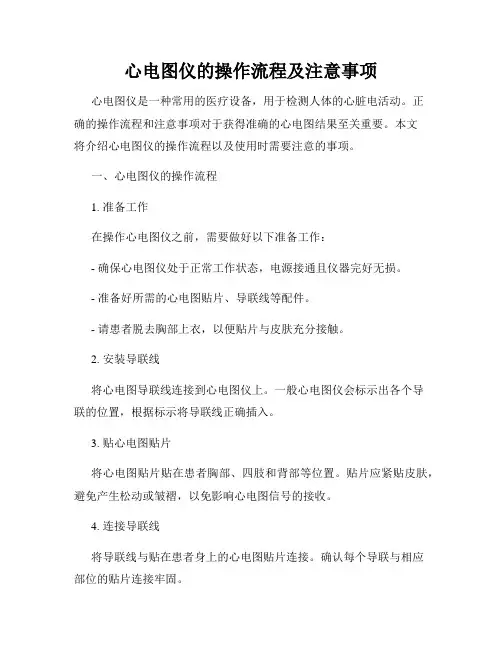

心电图仪的操作流程及注意事项心电图仪是一种常用的医疗设备，用于检测人体的心脏电活动。

正确的操作流程和注意事项对于获得准确的心电图结果至关重要。

本文将介绍心电图仪的操作流程以及使用时需要注意的事项。

一、心电图仪的操作流程1. 准备工作在操作心电图仪之前，需要做好以下准备工作：- 确保心电图仪处于正常工作状态，电源接通且仪器完好无损。

- 准备好所需的心电图贴片、导联线等配件。

- 请患者脱去胸部上衣，以便贴片与皮肤充分接触。

2. 安装导联线将心电图导联线连接到心电图仪上。

一般心电图仪会标示出各个导联的位置，根据标示将导联线正确插入。

3. 贴心电图贴片将心电图贴片贴在患者胸部、四肢和背部等位置。

贴片应紧贴皮肤，避免产生松动或皱褶，以免影响心电图信号的接收。

4. 连接导联线将导联线与贴在患者身上的心电图贴片连接。

确认每个导联与相应部位的贴片连接牢固。

5. 开始记录心电图启动心电图仪，并按照仪器上的指示选择合适的记录模式，例如常规心电图、运动心电图等。

确保心电图仪处于稳定运行状态后，开始记录心电图信号。

6. 结束记录记录时间根据需要可以持续数分钟至数小时不等。

根据实际情况，选择适当的记录时间，并在记录结束时按照仪器指示停止记录。

7. 解除连接在记录结束后，先断开导联线与心电图贴片的连接，然后将贴片从患者身上剥离。

8. 存储和分析心电图数据将记录的心电图数据保存在心电图仪内存或外部存储设备中，以备后续分析和诊断使用。

同时，也可以将数据导出至计算机等其他设备，进行更加详细的分析和处理。

二、心电图仪使用的注意事项1. 操作前请阅读说明书每款心电图仪在使用前都需要仔细阅读操作说明书，了解仪器的特点、功能以及操作方法。

熟悉说明书的内容有助于正确、高效地操作心电图仪。

2. 注意电源和电源线安全在操作过程中，应确保心电图仪的电源接口稳定连接，并且电源线外露部分没有破损或裸露的金属导线。

同时，也要注意合理使用电源插座，避免因超负荷使用导致电源问题。

心电图机的使用方法和操作流程
心电图机是临床上常用的一种医疗设备，用于记录心脏的电活动，帮助医生诊
断心脏疾病。

正确的使用方法和操作流程可以确保心电图检查的准确性和可靠性，下面介绍心电图机的使用方法和操作流程。

一、准备工作
在进行心电图检查之前，首先需要做好准备工作：- 检查心电图机的工作状态，确保设备处于正常工作状态； - 检查导联线、电极和皮肤准备液，确保没有损坏和
污渍； - 让患者保持安静，放松身心，便于采集准确的心电信号。

二、安装电极和连接导联线
1.将电极贴在患者的胸部、四肢和特定位置：胸前（V1-V6）、右肢
（RA）、左肢（LA）、左腿（LL）电极；
2.确保电极贴紧皮肤，无空气夹持，避免信号干扰；
3.将导联线连接到心电图机的对应插口，确保连接牢固且正确。

三、设置心电图机参数
1.打开心电图机，等待系统启动；
2.设置采样速率和增益，保证信号清晰；
3.选择记录时长和导联方式，根据需要调整相应参数。

四、开始记录心电图
1.让患者静卧或坐姿，保持呼吸平稳；
2.启动心电图机，开始记录心电图信号；
3.观察屏幕上的波形，确保记录的信号清晰准确；
4.结束记录后，保存数据并打印报告。

五、清洁和保养
1.使用清水或少量中性清洁剂擦拭心电图机表面；
2.定期检查导联线和电极是否损坏，及时更换；
3.注意保持心电图机通风良好，避免进水和灰尘。

结语
以上就是心电图机的使用方法和操作流程，正确的操作可以确保心电图检查的
准确性和可靠性，帮助医生及时诊断和治疗心脏疾病。

希望此文对您有所帮助。

心电图机操作流程接通电源,功能选择静态心电图检查1、开机。

2、按定标，走纸速度等键。

横轴定标时间:走纸速度25mm/s、纵标电压10mm/ mv。

3、检查描笔的位置,调针至心电图纸正中。

4、按开始键开始描记心电图。

5、按I、II. Ⅲ、aVR、aVL、aVF、VI、V2、V3、V4、V5、V6、V7、V8导联的顺序描记心电图。

完成录图。

6、关机。

7、取下心电图纸。

标记:患者姓名、性别、年龄、检查时间，(根需要分别注明各导联)。

注意事项1.注意室温调节和检查环境的隐蔽性。

2.患者在准备检查前应充分休息,取仰卧位,放松肢体;如患者放置电极部位的皮肤污垢或毛发过多,应先清洁皮肤或制毛。

3.在使用过程中患者和仪器只能通过导联线连接。

应尽量避免不必要的干扰因素。

4.为减少电极与皮肤的空隙,增加导电性能，应直接使用导电膏涂擦放置电极部位的皮肤。

涂导电膏时应根据导联放置位置,相互分开,不可涂成一片,避免短路。

5.当心电图波形与患者的病情特征不相符合时,应选择其它检查方法来帮助诊断。

6.对于瓣膜活动、心音变化、心肌功能状态等,心电图不能提供直接判断，要借助其它的检查方法如来共同诊断.7.由于心电图的波形改变受生理性、病理性或解剖学变异等诸多因素的影响。

不能单凭心电图作出超越其许可范围的诊断结论。

8.如发现胸壁导联有无法解释的异常T或波时,应检查电极是否松动脱落,或尝试将电极的位置稍微偏移-些,此时若波形变为完全正常,则可认为这种异常的T波或波是由于心脏冲撞胸壁,使电极的极化电位发生变化而引起的伪差。

9.如果发现11和/或aVF导联的波较深,应重复描记这些导联的心电图。

若此时Q波明显变浅或消失,则可考虑横膈抬高所致，反之不能排除外下壁心肌梗死。

故障排除1、来自交流电源干扰:其特点是呈锯齿状,频率为每秒50周~ 60周。

2. 来自患者方面因素:因寒冷、紧张产生肌肉震颤或体位移动,过度呼吸运动等,均可产生干扰。

3、操作不当引|起的干扰:如电极板缚得过紧;导电胶太少;操作者与患者接触;未接地线等。

欢迎阅读
心电图机操作流程及注意事项
操作流程：
遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→打开抗干扰键→测试→走纸记录→关闭开关
1.2.围。

3.4.5.如V1、V3—V6R 6.一、 无心电波形输出显示与描记。

处理措施：1检查各导联线与电极充分接触，导电膏涂抹均匀。

2检查各导联线连接，确认连接无误后联系器械科检查机器故障。

二、 后按下START 键，走纸速度很快，转换走纸速度的开关无效。

处理措施：机器故障联系器械维修。

欢迎阅读
三、记录笔出现高频率的抖动，心电图无法记录，按EMG和HUM功能开关也不起作用。

处理措施：1检查皮肤与电极充分接触，导电膏涂抹均匀。

2躁动寒战患者由家属协助进行。

四、胸导单个导联不能描记。

处理措施：由其他胸导联代替该导联描记，检查结束后联系器械维修导联故障。

心电图机的使用流程一、开机前准备1. 电源连接：使用交流电（220V）或可以使用本机内安装的充电电池。

2. 检查记录纸是否充足。

3. 检查周围环境舒适，温湿度适宜，周围环境中无X光机、超声波装置或其他电器设备等产生干扰。

4. 导联的连接将随机附件的导联线接到机器导联插座。

5. 电极安装电极的安装是能否记录准确的心电图的重要一环，请注意确保电极接触良好。

将电极连接病人时，务必使电源开关处于关闭状态。

（1）四肢电极连接电极应装于两手脚的柔软皮肤上。

先用酒精清洗电极安装部位的皮肤。

然后在清洗后的皮肤上涂少量的导电膏。

（右手臂—R—红色；左手臂—L—黄；右脚—RF—黑；左脚—F—绿）（2）胸部电极安装胸电极安装部位如下：V1：胸骨右缘第四肋间隙。

（红）V2：胸骨左缘第四肋间隙。

（黄）V3：V2与V4之间。

（绿）V4：左第五肋间隙锁骨中线处。

（棕）V5：左腋前线与V4同一平面。

（黑）V6：左腋中线与V4同一平面。

（紫）用酒精清洗安装电极部位的胸部皮肤上，将导电膏涂在该部位大约25mm直径的范围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸电极吸着于V1~V6位置。

（3）被检查者的手脚等露出部分不可碰到床的金属部分，以免出现交流干扰。

二、操作顺序1. 自动记录方式（1）开机：打开左侧电源开关，然后按面板“ON/OFF”键，液晶显示屏显示整机工作状态及预设的导联波形。

（2）逐一按“MODE”键，选择自动记录模式，显示屏有相应的“自动1、自动2、自动3、自动4”字样显示。

（3）按“START/STOP”键开始描记，描记后自动停止。

（4）自动做图中，若需延长某导联记录时间，可按住“○”键直到不需记录为止。

（5）关机按“ON/OFF”键，液晶显示屏中信号消失后，关闭左侧主电源。

2.手动记录方式（1）开机后按“MODE”键，使液晶显示为“手动”字样，即选择了手动记录模式；（2）按“LEAD”键，进行导联切换。

选择希望开始记录的导联；（3）按“START/STOP”键开始描记；（4）描记过程中，按“LEAD”键切换导联；（5）中断描记时按“START/STOP”键，停止走纸；（6）关机3. 心电图机使用后的注意事项：（1）先按面板启动开关“ON/OFF”键，再关左侧主电源开关。

心电图操作流程及相关知识评估病人评估：核对病人及腕带,了解病人病情,判断病人神态、生命体征体温,评估患者是否发热评估病人的合作程度皮肤请抗是否为过敏体质营养状况,排出半小时内饱餐、吸烟;剧烈运动及进食热饮料,避免情绪的激动,紧张,保持静息状态;环境评估：整洁整齐,光线明亮,温度适宜,屏风帘遮挡,保护病人隐私,无手机等电磁波干扰;护士准备：着装整齐整洁,洗手,戴口罩,态度和蔼;病人准备：核对病人床头卡及腕带,清洗病人解释操作目的,取得配合,摆放合适体位,嘱患者在检查中四肢放平,肌肉放松,保持平静呼吸,身体不要移动,局部皮肤清洁;物品准备：心电图机,生理盐水,盛有棉球的治疗碗、血管钳,心电图申请单,清洁纱布,弯盘,必要时备屏风;操作过程：携用物至床边,再次核对,向清醒病人解释取得配合;评估病人评估：核对病人床头卡及腕带,了解病人病情,判断病人神志,生命体征体温,评估患者是否发热评估病人的合作程度,皮肤情况是否为过敏体质营养状况,排除半小时内饱餐、吸烟、剧烈运动及进食热饮料,避免情绪激动,紧张,保持静息状态;环境评估整洁整齐,光线明亮,温度适宜屏风或窗帘遮挡,保护病人隐私,无手机等电磁波干扰;准备：护士准备：着装整齐,洗手,戴口罩,态度和蔼;病人准备：核对病人床头及腕带,清醒病人解释操作目的,取得配合,摆放合适体位,嘱患者在检查中四肢平放,肌肉放松,保持平静呼吸身体不要移动,局部皮肤清洁;物品准备：心电图机,生理盐水,盛有棉球的治疗碗,血管钳;心电图申请单,清洁纱布,弯盘,必要时备屏风;操作过程：1携用物至床边,再次核对,向清醒病人解释取得配合;2携用物至床边,检查机器性能,查看有无心电图纸,输入患者信息;3暴露两手腕内侧,两下肢内踝,胸部,用生理盐水棉球擦拭双手腕内侧上方约3cm,两内踝上部7cm;4正确连接导联电极肢体导联：RA:右腕LA:左腕：LL:左内踝：RL:右内踝胸导联：V1:胸骨右缘第四肋间男性平乳头V2:胸骨左缘第四肋间V3::V2与V4连接中点V4:左锁骨中线第五肋间V5:左腋前线平V4水平V6: 左腋中线平V4水平十八导联：比十二导联多出6个导联心电图机管理制度1定位放置：心电图放在易取放的位置,并定位放置、标识明显2定人保管：各抢救仪器有专人负责保管3定期检查：1每班专人清点记录,开机检查保持性能良好呈备用状态2护士长每周检查一次4,定期消毒：心电图机表面每日由固定班次以250-500mg每毫升有效氯消毒液擦拭5仪器不得随意外借,经相关领导同意后方可出借;6定期保养：1固定班次每日清洁保养一次;2保养人清洁每周保养一次并记录;7使用中若心电图机突然出现故障应立即检查故障出现原因,并同时通知设备科检修及通知心电图室完成心电图记录,已坏或有故障的仪器标记明显不得出现在抢救室内;。
