下载文档原格式
砂的表观密度检验细则
一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。
二、仪器设备：1、天平称量1kg，感量1g；
2、容器瓶 500ml
3、干燥器、浅盘、铝制料勺、温度计等；
4、烘箱温度控制范围为（105±5）℃；
5、烧杯 500ml
三、试样制备：参照《砂取样及试样准备方法》，将缩分后不少于650g的试样在温度为(105±5)℃的烘箱中烘干至恒重，并在干燥器内冷却至室温。
四、试验步骤：1、称取烘干的试样300g(m。
)装入盛有半瓶冷开水的容量瓶中；2、摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h。
然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其重量(m1)； 3、倒出瓶中的水和试样，将瓶的内外表面洗
净，再向瓶内注入与第一次水温相差不超过2℃的冷开水至瓶颈刻度线。
塞紧瓶塞，擦干瓶外水分，称其重量(m 2)。
五、试验结果计算：表现密度p 按下式计算(精确至10kg ／m 3
)
ρ＝（ -a t ）×1000 kg ／m 3
式中：m 0――试样的烘干重量（g ）
m 1――试样、水及容量瓶总重（g ）
m 2――水及容器瓶总量（g ）
a t ――考虑称量时的水温对水相对密度影响的修正系数。
m 0 m 0+ m 2- m 1
大于20kg／m3时，应重新取样进行试验。

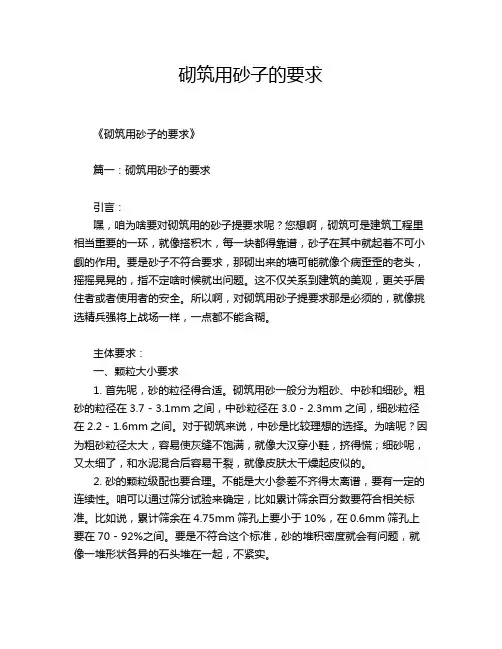

砌筑用砂子的要求《砌筑用砂子的要求》篇一：砌筑用砂子的要求引言：嘿，咱为啥要对砌筑用的砂子提要求呢？您想啊，砌筑可是建筑工程里相当重要的一环，就像搭积木，每一块都得靠谱，砂子在其中就起着不可小觑的作用。
要是砂子不符合要求，那砌出来的墙可能就像个病歪歪的老头，摇摇晃晃的，指不定啥时候就出问题。
这不仅关系到建筑的美观，更关乎居住者或者使用者的安全。
所以啊，对砌筑用砂子提要求那是必须的，就像挑选精兵强将上战场一样，一点都不能含糊。
主体要求：一、颗粒大小要求1. 首先呢，砂的粒径得合适。
砌筑用砂一般分为粗砂、中砂和细砂。
粗砂的粒径在3.7 - 3.1mm之间，中砂粒径在3.0 -2.3mm之间，细砂粒径在2.2 - 1.6mm之间。
对于砌筑来说，中砂是比较理想的选择。
为啥呢？因为粗砂粒径太大，容易使灰缝不饱满，就像大汉穿小鞋，挤得慌；细砂呢，又太细了，和水泥混合后容易干裂，就像皮肤太干燥起皮似的。
2. 砂的颗粒级配也要合理。
不能是大小参差不齐得太离谱，要有一定的连续性。
咱可以通过筛分试验来确定，比如累计筛余百分数要符合相关标准。
比如说，累计筛余在4.75mm筛孔上要小于10%，在0.6mm筛孔上要在70 - 92%之间。
要是不符合这个标准，砂的堆积密度就会有问题，就像一堆形状各异的石头堆在一起，不紧实。
二、含泥量要求1. 含泥量可不能多，含泥量必须控制在3%以内。
泥这东西就像捣乱分子，在砂和水泥混合的时候，会影响它们之间的粘结力。
就好比两个人握手，中间隔了层泥，能握得紧吗？要是含泥量过多，砌出来的墙强度就会大打折扣，可能轻轻一推就倒了，这可不是闹着玩的。
2. 泥块含量更是要严格控制，不得超过1%。
泥块就像大石头，在砂浆里那就是个破坏分子，会造成砂浆的不均匀，影响砌筑质量。
三、有害物质要求1. 云母含量不能太高，要小于2%。
云母这东西亮晶晶的，看着好看，可在砂里就不是啥好东西了。
它会降低砂的强度，就像在一个强壮的队伍里混进了几个弱不禁风的人。
建筑用砂 GB/T14684— 20111术语①天然砂：自然生成，经人工开采和筛分的粒径小于 4.75mm 的岩石颗粒，包括河砂、湖砂、山砂、淡化海砂，但不包括软质、风化的岩石颗粒。
②机制砂：经除土处理，有机械破碎、筛分制成的粒径小于 4.75mm的岩石，矿山尾矿或工业废渣颗粒，但不包括软质、风化的颗粒，俗称“人工砂”。
③含泥量：天然砂中粒径小于 75μm 的颗粒含量。
④泥块含量：砂中原粒径大于 1.18mm，经水浸洗，手捏后小于 600μm 的颗粒含量。
⑤细度模数：衡量砂粗细度的指标。
2、分类按产源分：天然砂和机制砂按细度模数分：粗 3.7-3.1，中 3.0-2.3,细 2.2-1.6。
按技术要求：Ⅰ、Ⅱ、Ⅲ类3、技术要求：①颗粒级配：砂的颗粒级配应符合表 1 的规定，砂的级配类别按表 2 的规定。
对于砂浆用砂， 4.75mm筛孔的累计筛余量应为 0，砂的实际颗粒级配处4.75mm和 600μm筛档外，可以略有超出，但各级累计筛余超出值总和应不大于 5%。
表 1颗粒级配砂的分类级配区天然砂机制砂1区2区3区1区2区3区方筛孔累计筛余 %4.75mm 2.36mm 1.18mm 600μm 300μm 75μm10~035~010~025~010~015~010~035~010~025~010~015~0 65~3585~7195~80100~9050~1070~4192~70100~9025~0 65~3585~7195~8097~8550~1070~4192~7094~8025~040~1685~55100~9040~1685~5594~75表 2级配类别类别ⅠⅡⅢⅢ级配区2区1、2、3区②砂的含泥量和泥块含量按表 3规定表 3含泥量和泥块含量类别Ⅰ≤ 1.00 Ⅱ含泥量（按质量计） % 泥块含量 (按质量计 )% ≤ 3.0≤ 1.0≤ 5.0≤ 2.0③表观密度、松散堆积密度、空隙率规定如下3 3表观密度不小于 2500 kg/m；松散堆积密度不小于 1400kg/m；孔隙率不大于 44%。

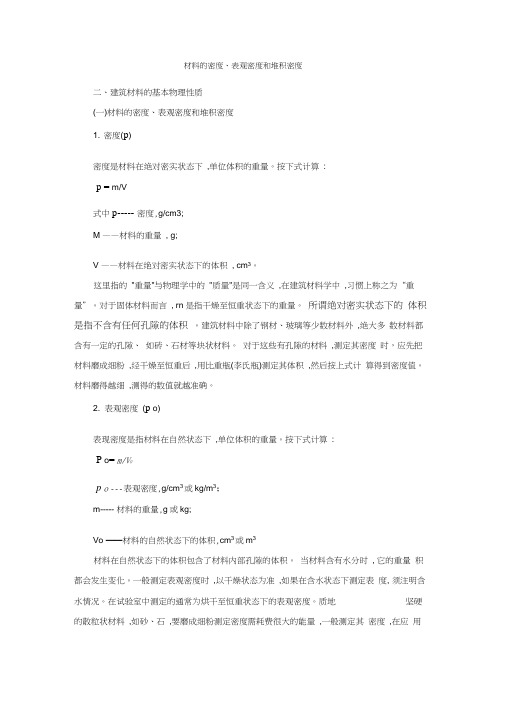

材料的密度、表观密度和堆积密度二、建筑材料的基本物理性质(一)材料的密度、表观密度和堆积密度1. 密度(p)密度是材料在绝对密实状态下,单位体积的重量。
按下式计算:p = m/V式中p ----- 密度,g/cm3;M ——材料的重量, g;V ——材料在绝对密实状态下的体积, cm3。
这里指的"重量"与物理学中的"质量"是同一含义,在建筑材料学中,习惯上称之为“重量”。
对于固体材料而言, rn 是指干燥至恒重状态下的重量。
所谓绝对密实状态下的体积是指不含有任何孔隙的体积。
建筑材料中除了钢材、玻璃等少数材料外,绝大多数材料都含有一定的孔隙、如砖、石材等块状材料。
对于这些有孔隙的材料,测定其密度时，应先把材料磨成细粉,经干燥至恒重后,用比重瓶(李氏瓶)测定其体积,然后按上式计算得到密度值。
材料磨得越细,测得的数值就越准确。
2. 表观密度(p o)表现密度是指材料在自然状态下,单位体积的重量。
按下式计算:P o= m/V0p o--- 表观密度,g/cm3或kg/m3；m ----- 材料的重量,g或kg;Vo ——材料的自然状态下的体积,cm3或m3材料在自然状态下的体积包含了材料内部孔隙的体积。
当材料含有水分时, 它的重量积都会发生变化。
一般测定表观密度时,以干燥状态为准,如果在含水状态下测定表度, 须注明含水情况。
在试验室中测定的通常为烘干至恒重状态下的表观密度。
质地坚硬的散粒状材料,如砂、石,要磨成细粉测定密度需耗费很大的能量,一般测定其密度,在应用过程中(如混凝土配合比计算过程)近似代替其密度。
3. 堆积密度(p0)'堆积密度是指粉状或散粒状材料在堆积状态下,单位体积的重量。
按下式计算: p0'=m/V'0 (10-1-3 )其中po ---- 堆积密度,kg/m 3；M ——材料的重量,kg;Vo ——材料的堆积体积,m 3。

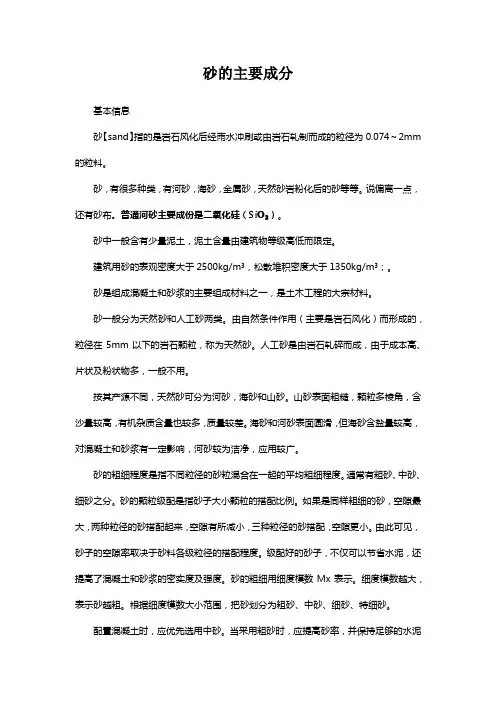

砂的主要成分基本信息砂【sand】指的是岩石风化后经雨水冲刷或由岩石轧制而成的粒径为0.074～2mm 的粒料。
砂，有很多种类，有河砂，海砂，金属砂，天然砂岩粉化后的砂等等。
说偏离一点，还有砂布。
普通河砂主要成份是二氧化硅（SiO₂）。
砂中一般含有少量泥土，泥土含量由建筑物等级高低而限定。
建筑用砂的表观密度大于2500kg/m³，松散堆积密度大于1350kg/m³；。
砂是组成混凝土和砂浆的主要组成材料之一，是土木工程的大宗材料。
砂一般分为天然砂和人工砂两类。
由自然条件作用（主要是岩石风化）而形成的，粒径在5mm以下的岩石颗粒，称为天然砂。
人工砂是由岩石轧碎而成，由于成本高、片状及粉状物多，一般不用。
按其产源不同，天然砂可分为河砂，海砂和山砂。
山砂表面粗糙，颗粒多棱角，含沙量较高，有机杂质含量也较多，质量较差。
海砂和河砂表面圆滑，但海砂含盐量较高，对混凝土和砂浆有一定影响，河砂较为洁净，应用较广。
砂的粗细程度是指不同粒径的砂粒混合在一起的平均粗细程度。
通常有粗砂、中砂、细砂之分。
砂的颗粒级配是指砂子大小颗粒的搭配比例。
如果是同样粗细的砂，空隙最大，两种粒径的砂搭配起来，空隙有所减小，三种粒径的砂搭配，空隙更小。
由此可见，砂子的空隙率取决于砂料各级粒径的搭配程度。
级配好的砂子，不仅可以节省水泥，还提高了混凝土和砂浆的密实度及强度。
砂的粗细用细度模数Mx表示。
细度模数越大，表示砂越粗。
根据细度模数大小范围，把砂划分为粗砂、中砂、细砂、特细砂。
配置混凝土时，应优先选用中砂。
当采用粗砂时，应提高砂率，并保持足够的水泥用量；当采用细砂时，宜适当降低砂率。
砌筑砂浆用砂应符合混凝土用砂的技术性质要求。
由于砂浆层较薄，对砂子最大粒径应有所限制。
对于毛石砌体所用的砂，最大粒径应小于砂浆层厚度的四分之一到五分之一。
对于砖砌体以使用中砂为宜，粒径不得大于2.5mm。
对于光滑的抹面及勾缝的砂浆则应采用细砂。
砂的筛分析：称取各筛筛余试样的质量，精确至1g。
所有各筛的分计筛余量和底盘中的剩余量之和与筛分前的试样总量相比，相差不得超过1%。
计算分计筛余时精确至0.1%计算累计筛余时精确至0.1%根据各筛两次试验累计筛余的平均值，评定该试样的颗粒级配分布情况，精确至1%。
细度模数以两次试验结果的算数平均值作为测定值，精确至0.1.当两次试验所得的细度模数之差大于0.20时，应重新取试样进行试验。
砂的表观密度：表观密度精确至10kg/m³以两次试验结果的算数平均值作为测定值。
当两次结果之差大于20kg/m³时，应重新取样进行试验。
砂的吸水率：吸水率精确至0.1%以两次试验结果的算数平均值作为测定值，以两次结果之差大于0.2%时，应重新取样进行试验。
砂的堆积密度和紧密密度试验：堆积密度及紧密密度精确至10kg/m³。
空隙率精确至1%。
砂的含水率：砂的含水率精确至0.1%。
以两次试验结果的算数平均值作为测定值。
砂的含泥量：砂的含泥量精确至0.1%以两个试样试验结果的算术平均值作为测定值，两次结果之差大于0.5%时，应重新取样进行试验。
人工砂及混合砂中石粉含量的试验（亚甲蓝法）：亚甲蓝MB值精确至0.01.人工砂压碎值指标试验：压碎指标精确至0.1%以三份试样试验结果的算术平均值作为各单粒级试样的测定值砂中云母含量试验：结果精确至0.1%砂中轻物质含量试验：结果精确至0.1%以两次试验结果的算术平均值作为测定值。
砂的坚固性：损失百分率精确至1%砂中硫酸盐及硫化物含量试验：结果精确至0.01%以两次试验结果的算术平均值作为测定值，当两次试验结果之差大于0.15%时，须重做试验。
砂中氯离子含量试验：结果精确至0.001%海砂中贝壳含量试验：结果精确至0.1%以两次试验结果的算术平均值作为测定值，当两次试验结果之差超过0.5%时，应重新取样进行试验。
砂的碱活性试验（快速法）：试件中膨胀率精确至0.01%以三个试件膨胀率的平均值作为某一龄期膨胀率的测定值。
堆积密度、表观密度（g/cm3）(基层、最大干密度（g/cm3）、最佳含水量（%）土的最大干密度（g/cm3）、最佳含水量（%）风化砂的最大干密度（g/cm3）、最佳含水量（%）一、击实试验测出料的本身含水量：8%试样重：（湿土重）3000*（1+8%）=3240 kg加水：10% 12% 14% 16%3000*（10%-8%）=60 ml干土* 含水量之差二、液塑限试验？特黄粘土：液限：w L= 塑限：w P= 塑性指数：I P=黄粘土：液限：w L= 塑限：w P= 塑性指数：I P=黄粉砂：液限：w L= 塑限：w P= 塑性指数：I P=黑粘土：液限：w L= 塑限：w P= 塑性指数：I P=黑粉砂：液限：w L= 塑限：w P= 塑性指数：I P=三、:四、基层无侧限成型：已知：混合料配合比（外掺）水泥6%；碎石60%；中砂40%（内掺）水泥6%；碎石%；中砂%最大干密度：cm3最佳含水量：%料的本身含水量：%试件体积：V=2651（兀R2*15）最大干密度P d= （最大干密度*要求压实度97%）混合料总量：6172（V* P d）水泥：370（6172*6%）中砂：2321（6172*%）碎石：3481（6172*%）…水：185 {6172*（%%）五、弯沉值A*2*（10/）=A*已知弯沉值：黄河（10t）中湿：254 干燥：200东风（）中湿：186 干燥：146（中湿：254÷=186）六、计算工程量：1、沥青面层：马歇尔标准密度：T/m3 （kg/cm3）整个工程量：)沥青砼(体积) = 长9628m * 宽11m * 高总重量= 体积* ：T/m3矿料总重= 总重量- 总重量* %(沥青用量)各矿料米数(m3)20~40 (40%)碎石方数= 矿料总重* 40%÷(密度)10~20 ………..2、石灰土：4%石灰土、6%水泥综合稳定土长* 宽* 高* 压实度体积：100m * * * % = 181 m3密度：T/m3 = （kg/cm3）^总质量：181 * = 330 T石灰重：330 * 4% = 吨水泥重：330 * 6% = 19吨19000kg ÷50kg = 380袋3、桥涵工程量：已知：盖板涵一侧墙身：* * = 18m3砂密度：1540 kg/cm3 碎石密度：1560 kg/cm3每立方米砼配合比（kg）水泥：砂：碎石：水= 372：611：1242：175求：该墙身所用种料的方数：水泥：18 m3*372=6696 kg中砂：18 m3*611=10998 kg 10998÷1540= m3碎石：18 m3*1242=22356 kg 22356÷1560= m3水：18 m3*175=3150 kg4、涵底标高：左侧上游、右侧下游、涵底标高、左右侧涵长、纵坡%左侧涵底标高：+ * % =右侧涵底标高：- * % =七、钢筋：直径：28mm 长度：480mm（10d+200mm）标距：280mm 截面积mm2：mm2（兀R2= m2 ）屈服：233 屈服点：380（233÷m2）尾数取0或5极限：336 拉伸强度：545（336÷m2）断后标距：353 伸长率：26% {353 -（280÷280）}弯心直径：84（3 * d）弯曲角度：1800单面搭接焊：10d+200 mm 双面搭接焊：5d+200 mm单面搭接焊：5d+l h mm双面搭接焊：8d+ l h mm。
砂石检验作业指导书————————————————————————————————作者：————————————————————————————————日期：1．概述1.1为了确保砂石的检验工作能够准确、规范、高效的开展，特制定本细则。
1．2本细则规定的砂石性能检测包括:砂料筛分析及细度模数、砂料表观密度、砂料表观密度(李氏比重瓶法)、砂料含水率、砂料堆积密度、砂料紧密密度及空隙率、砂料含泥量、砂料泥块含量、砂料吸水率、砂料坚固性、砂料压碎指标、机制砂石粉含量（亚甲蓝实验MB值）、砂贝壳含量、卵石或碎石颗粒级配(筛分析）、卵石或碎石表观密度、卵石或碎石堆积密度、紧密密度及空隙率、卵石或碎石吸水率、卵石或碎石含水率、卵石或碎石含泥量、卵石或碎石泥块含量、卵石或碎石针片状颗粒含量、卵石或碎石压碎指标、岩石抗压强度、卵石或碎石坚固性。
1.3本细则规定了适用范围、试验方法及步骤。
２．依据2.1《建设用砂》ＧB/T１4684－20１１2.２《普通混凝土用砂、石质量及检验方法标准》JGJ５2-２0062.3《建设用卵石、碎石》ＧB/T1４６8５-20１13.适用范围３.1本细则适用于建设工程中天然砂、人工砂、混合砂和碎石、卵石(除水工建筑物）的基本性能检测。
4.砂试验方法及步骤4．１砂料筛分析、细度模数4.1.1试验步骤4.1.１.1按规定取样,筛除大于9.50ｍm的颗粒,并将试样缩分至约１100g,放在烘箱中于(105±5)℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。
4.1.1.２称取试样500g,精确至1g。
将试样倒入按孔径大小从上到下组合的套筛(附筛底）上，然后进行筛分。
4.１．１．３将套筛置于摇筛机上,摇１0min;取下套筛，按筛孔大小顺序再逐个用手筛,筛至每分钟通过量小于试样总量0.１%为止。
4.1.1.4称出各号筛的筛余量,精确至1g，试样在各筛上的筛余量不得超过按式(１)计算出的量，超过时应按下列方法之一处理。
砂的表观密度和堆积密度试验
(1) 仪器设备：
鼓风烘箱：能使温度控制在（105±5）℃；
天平：称量10 kg，感量1 g；
容量筒：圆柱形金属筒，内径108 mm，净高109 mm，壁厚2 mm，筒底厚约5 mm，容积为1L；
方孔筛：孔径为4.75 mm的筛一只；
垫棒：直径10 mm，长500 mm的圆钢；
直尺、漏斗或料勺、搪瓷盘、毛刷等。
(2) 试样制备：
试样制备可参照前述的取样与处理方法
(3) 实验步骤
①用搪瓷盘装取试样约3L，放在烘箱中于（105±5）℃下烘干至恒量，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。
②松散堆积密度：取试样一份，用漏斗或料勺从容量筒中心上方50 mm处徐徐倒入，让试样以自由落体落下，当容量筒上部试样呈堆体，且容量筒四周溢满时，即停止加料。
然后用直尺沿筒口中心线向两边刮平（试验过程应防止触动容量筒），称出试样和容量筒的总质量，精确至1 g。
③紧密堆积密度：取试样一份分两次装入容量筒。
装完第一层后，在筒底垫放一根直径为10 mm的圆钢，将筒按住，左右交替击地面各25次。
然后装入第二层，第二层装满后用同样的方法颠实（但筒底所垫钢筋的方向与第一层时的方向垂直）后，再加试样直至超过筒口，然后用直尺沿筒口中心向两边刮平，称出试样和容量筒的总质量，精确至1g。
(4) 结果计算与评定
①砂的表观密度按下式计算，精确至10 kg/m3：
式中ρ2——表观密度，kg/m3；
ρ水——水的密度，1 000 kg/m3；
G0——烘干试样的质量，g；
G1——试样，水及容量瓶的总质量，g；
G2——水及容量瓶的总质量，g；
表观密度取两次试验结果的算术平均值，精确至10 kg/m3；如两次试验结果之差大于
20 kg/m3，须重新试验。
②松散或紧密堆积密度按下式计算，精确至10 kg/m3：
式中ρ1——松散堆积密度或紧密堆积密度，kg/m3；
G1——容量筒和试样总质量，g；
G2——容量筒质量，g；
V——容量筒的容积，L。
堆积密度取两次试验结果的算术平均值，精确至10kg/m3。
③空隙率按下式计算，精确至1％：
式中V0——空隙率，％；
ρ1——试样的松散（或紧密）堆积密度，kg/m3；
ρ2——试样表观密度，kg/m3；
空隙率取两次试验结果的算术平均值，精确至1％。
