三相异步电动机基本控制线路的安装与调试
任务1-1 三相异步电动机的单向运行控制
学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用；
2、三相异步电动机的启/停、点动/长动控制。
学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。
2、能根据控制要求正确选择低压电器。
3、了解：常用低压电器的基本结构；主要技术参数。
4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。
学习重点: 工作原理、图形符号、文字符号、选择使用。
学习难点: 工作原理、选择使用
§1-1 机床电气控制中常用的低压电器
目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类；
2、熟悉常用的各种低压电器的结构及原理、符号、选用；
3、熟练掌握常用低压电器的使用。
相关知识：
1-1. 低压电器基本知识
凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。机床电气控制线路中使用的电器多数属于低压电器。
一、低压电器的分类
低压电器是指工作在交流电压 1200V 、直流电压 1500V 以下的各种电器。生产机械上大多用低压电器。低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。
1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。
用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。
三相异步电动机基本控制线路的安装与调试
1、概述
三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。
2、安装前需要准备的工具和材料
工具：
• 六角扳手
• 扳手
• 螺丝刀
• 绝缘刀
• 电笔
• 手电钻
• 石膏板钻头
• 钳子
材料：
• 弯头和直角三通
• 电动机
• 屏蔽线缆
• 安装板
• 开关
• 电源线
• 连接线
• 螺丝和螺栓
3、安装步骤
3.1 安装板的安装
首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。确定安装板的位置，选择合适的位置将安装板固定。此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。 3.2 电动机的安装
安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。
3.3 连接电源
在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。
3.4 连接控制线路
在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。
3.5 启动机器
将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。机器应该开始运行，并保持顺畅、稳定的运转。

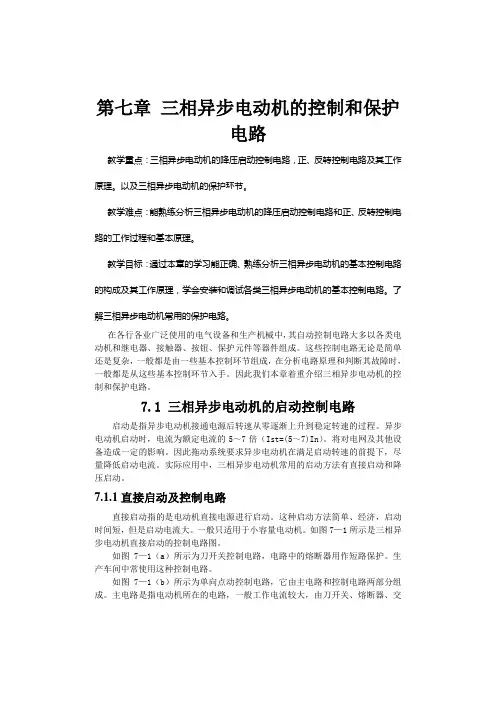

第七章 三相异步电动机的控制和保护电路
教学重点：三相异步电动机的降压启动控制电路，正、反转控制电路及其工作原理。以及三相异步电动机的保护环节。
教学难点：能熟练分析三相异步电动机的降压启动控制电路和正、反转控制电路的工作过程和基本原理。
教学目标：通过本章的学习能正确、熟练分析三相异步电动机的基本控制电路的构成及其工作原理，学会安装和调试各类三相异步电动机的基本控制电路。了解三相异步电动机常用的保护电路。
在各行各业广泛使用的电气设备和生产机械中，其自动控制电路大多以各类电动机和继电器、接触器、按钮、保护元件等器件组成。这些控制电路无论是简单还是复杂，一般都是由一些基本控制环节组成，在分析电路原理和判断其故障时，一般都是从这些基本控制环节入手。因此我们本章着重介绍三相异步电动机的控制和保护电路。
7.1 三相异步电动机的启动控制电路
启动是指异步电动机接通电源后转速从零逐渐上升到稳定转速的过程。异步电动机启动时，电流为额定电流的5～7倍（Ist=(5～7)In）。将对电网及其他设备造成一定的影响。因此拖动系统要求异步电动机在满足启动转速的前提下，尽量降低启动电流。实际应用中，三相异步电动机常用的启动方法有直接启动和降压启动。
7.1.1直接启动及控制电路
直接启动指的是电动机直接电源进行启动。这种启动方法简单、经济，启动时间短，但是启动电流大。一般只适用于小容量电动机。如图7—1所示是三相异步电动机直接启动的控制电路图。
如图7—1（a）所示为刀开关控制电路，电路中的熔断器用作短路保护。生产车间中常使用这种控制电路。
如图7—1（b）所示为单向点动控制电路，它由主电路和控制电路两部分组成。主电路是指电动机所在的电路，一般工作电流较大，由刀开关、熔断器、交流接触器的主触点及电动机组成；控制电路工作电流较小，由按钮和接触器的线圈组成。
（a）刀开关控制电路 （b）单向点动控制电路 （c）单向连续运行控制电路
任 务 7 安装和调试三
相异步电动机顺序控
制线路- 教案 1..Hiuihii Trcnniruri ln^nruc? 淮海技师学院教案
编号：SHJA 508 —14 版本号：A/0 流水号:
授课日期
班 级 13机电
3+2 13机电
2
课题： ___________ 任务7 安装和调试三相异步电动机顺序启动、顺序停转控制线路
1
教学目的、要求：1、能阅读三相异步电动机顺序启动、顺序停转控制电路图、接线
图和布置图
2 、理解三相异步电动机顺序启动、顺序停转控制的控制原理
教学重点： 三相异步电动机顺序启动、顺序停转控制电路的原理、安装及调试
教学难点： ________ 三相异步电动机顺序启动、顺序停转控制电路的安装及调试
授课方法： __________ 引导法、讲授法 、演示法、 练习法
教学参考及教具（含电教设备）： __________ 接线板 板书设计:
一、三相异步电动机两台电动机顺序启动控
制原理图 三、绘制接线图
⑴治nn 皿U」』 吕 ：l rLt lit M
Ell 3
、安装步骤
注：要求以一块黑板的版面来进行板书设计 ElkEI
||i2 •H
林
教学过程 学生活动 学时分
复习：
1、 双重联锁正反转控制电路与接触器联锁正反转操作方 式有何不同？
2、 电动机的保护有哪些？各靠什么来实现？
任务引入
在生产中经常需要两台电动机 Ml M2实现顺序启动、 顺序停转控制，那么如何解决这个问题呢？今天我们就来学 习两台电动机Ml M2实现顺序启动、顺序停转控制线路的 设计、原理。
知识链接
一、三相异步电动机顺序启动、顺序停止控制原理
在装有多台电动机的生产机械上，各台电动机所起的作用 是不同的，有时需按一定的顺序启动或停止，才能保证操作 过程的合理和工作的安全可靠。像这种要求多台电动机的启 动或停止必须按一定的先后顺序来完成的控制方式，称为电 动机的顺序控制。顺序控制的电气原理图如图所示。
