电路图常见电器元件标识及符号

1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。

注：当用单线表示一组导线时，假设需示出导线数可加小短歪线或画一条短歪线加数字表示。

例如：三根导线例如：三根导线更多情况可按以下方法表示：在横线上面标出：电流种类、配电系数、频率和电压等；在横线下面标出：电路的导线数乘以每根导线的截面积，假设导线的截面不同时，应用加号将其分开。

导线材料可用其化学元素符号表示。

=03-01-04 03-01-05例如：直流电路，110V，两根铝导线，导线截面积为120mm2例如：三相交流电路，50HZ，380V，三根导线截面积均为120mm2，中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。

注：同03-01-09= 03-01-08绞合导线〔示出二股〕。

注：同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注：假设几根导线组成一根电缆，〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近，可用下面的方法表示。

=03-01-11例如：五根导线中箭头所指的两根导线在一根电缆中。

=03-01-12 03-01-13同轴对，同轴电缆注：假设只局部是同轴结构，切线仅画在同轴的这一边。

例如：同轴对连接到端子=03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。

注：必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如：导线的交叉连接〔点〕单线表示法例如：导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如：单线表示法例如：多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注：相似连接件的总数注在公共连接符号四周例如：复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如：示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如：每相两端引出，示出外部中性点的三相同步发电机。

电气原理图符号大全电气原理图是电路设计和分析的基本工具。

它使用一系列标准化符号来表示电气元件和其它相关元素，以描述电路的结构、功能和连接方式。

本文将为您介绍一些常用的电气原理图符号，帮助您更好地理解和应用电气原理图。

1. 电源符号电源符号用于表示电路的电源部分，包括恒压电源和恒流电源。

下面是一些常见的电源符号：•直流电源：用直线和连续的水平线表示，电流的方向从正极指向负极。

•交流电源：用波浪线表示，带有正负号表示电流的方向。

2. 电器元件符号电器元件符号用于表示各种不同类型的电器元件，如电阻、电容和电感等。

以下是一些常见的电器元件符号：•电阻：用矩形表示，两端连接点表示电阻的引脚。

•电容：用平行线表示，两端连接点表示电容的引脚。

•电感：用卷绕的线圈表示，两端连接点表示电感的引脚。

3. 传感器符号传感器符号用于表示各种类型的传感器，如温度传感器、压力传感器和光敏传感器等。

以下是一些常见的传感器符号：•温度传感器：用横线和斜线表示，横线表示传感器的引脚。

•压力传感器：用弧线表示，具体形状有所不同。

•光敏传感器：用圆圈和弯曲的箭头表示，箭头的弯曲方向表示光敏传感器的引脚。

4. 开关符号开关符号用于表示各种类型的开关，如普通开关、自动开关和触发开关等。

以下是一些常见的开关符号：•普通开关：用直线和弯曲的箭头表示，箭头指向表示开关的触发方向。

•自动开关：用平行线和弯曲的箭头表示，箭头的弯曲方向表示自动开关的触发条件。

•触发开关：用波浪形线和平行线表示，平行线上的箭头表示开关的触发方向。

5. 信号源符号信号源符号用于表示各种类型的信号源，如电压源和电流源等。

以下是一些常见的信号源符号：•电压源：用平行线表示，线上的标记表示电压的大小和方向。

•电流源：用圆圈和箭头表示，箭头的方向表示电流的方向和大小。

6. 运算符号运算符号用于表示各种类型的电路运算器件，如比较器、放大器和计数器等。

以下是一些常见的运算符号：•比较器：用三角形表示，具体形状有所不同。

电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。

它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。

电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。

2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。

2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。

•电容符号：表示电容元件，用于储存和释放电荷。

•电感符号：表示电感元件，用于储存和释放磁能。

2.3 连接符号•直线：表示两点之间的连接。

•箭头：表示一个信号的流向。

2.4 开关符号•开关符号：用于控制电路的开关状态。

2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。

•温度传感器符号：表示温度传感器，用于感测环境温度。

•压力传感器符号：表示压力传感器，用于感测环境压力。

2.6 运算符号•比较符号：用于比较两个信号的大小关系。

2.7 功率元件符号•电源符号：表示电源。

•发电机符号：表示发电机，用于产生电能。

•电动机符号：表示电动机，用于转化电能为机械能。

2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。

•放大器符号：表示信号放大器，用于放大弱信号。

2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。

•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。

•电路开关符号：表示电路开关，用于电路的开关控制。

3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。

以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。

2.选择合适的符号来表示每个元件。

3.使用直线和箭头来表示元件之间的连接和信号流向。

4.根据电路实际情况，添加合适的注释和标记。

5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。

4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

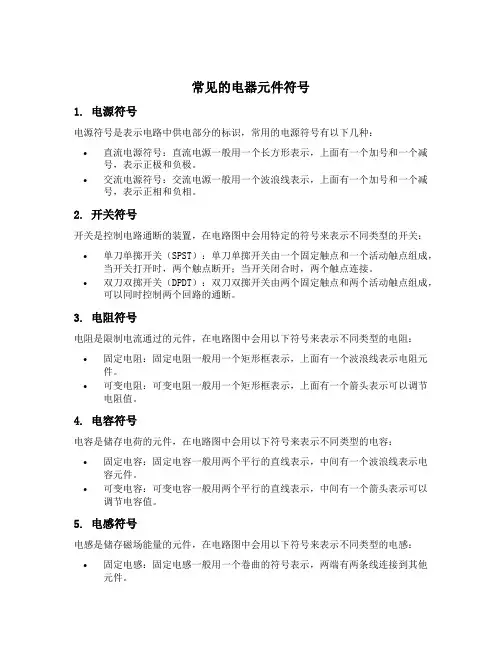

常见的电器元件符号1. 电源符号电源符号是表示电路中供电部分的标识，常用的电源符号有以下几种：•直流电源符号：直流电源一般用一个长方形表示，上面有一个加号和一个减号，表示正极和负极。

•交流电源符号：交流电源一般用一个波浪线表示，上面有一个加号和一个减号，表示正相和负相。

2. 开关符号开关是控制电路通断的装置，在电路图中会用特定的符号来表示不同类型的开关：•单刀单掷开关（SPST）：单刀单掷开关由一个固定触点和一个活动触点组成，当开关打开时，两个触点断开；当开关闭合时，两个触点连接。

•双刀双掷开关（DPDT）：双刀双掷开关由两个固定触点和两个活动触点组成，可以同时控制两个回路的通断。

3. 电阻符号电阻是限制电流通过的元件，在电路图中会用以下符号来表示不同类型的电阻：•固定电阻：固定电阻一般用一个矩形框表示，上面有一个波浪线表示电阻元件。

•可变电阻：可变电阻一般用一个矩形框表示，上面有一个箭头表示可以调节电阻值。

4. 电容符号电容是储存电荷的元件，在电路图中会用以下符号来表示不同类型的电容：•固定电容：固定电容一般用两个平行的直线表示，中间有一个波浪线表示电容元件。

•可变电容：可变电容一般用两个平行的直线表示，中间有一个箭头表示可以调节电容值。

5. 电感符号电感是储存磁场能量的元件，在电路图中会用以下符号来表示不同类型的电感：•固定电感：固定电感一般用一个卷曲的符号表示，两端有两条线连接到其他元件。

•可变电感：可变电感一般用一个卷曲的符号加上一个箭头来表示，箭头表示可以调节感应系数。

6. 二极管符号二极管是具有单向导通特性的元件，在正向偏置时导通，在反向偏置时截止。

在电路图中会用以下符号来表示二极管：•普通二极管：普通二极管一般用一个箭头指向一个线段的符号表示，箭头表示导通方向。

•齐纳二极管：齐纳二极管一般用一个Z字形的符号表示，表示它具有锁相放大和限幅等特性。

7. 三极管符号三极管是一种具有放大作用的半导体器件，在电路图中会用以下符号来表示不同类型的三极管：•NPN型三极管：NPN型三极管一般用一个三角形和两个圆圈组成的符号表示，其中三角形表示N型材料，圆圈表示P型材料。

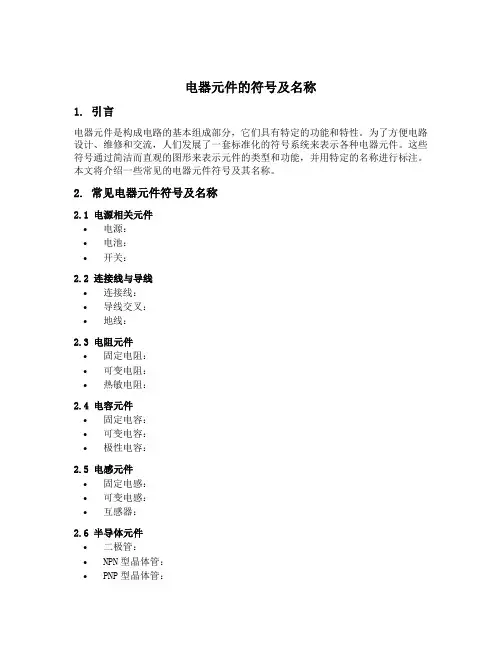

电器元件的符号及名称
1. 引言
电器元件是构成电路的基本组成部分，它们具有特定的功能和特性。

为了方便电路设计、维修和交流，人们发展了一套标准化的符号系统来表示各种电器元件。

这些符号通过简洁而直观的图形来表示元件的类型和功能，并用特定的名称进行标注。

本文将介绍一些常见的电器元件符号及其名称。

2. 常见电器元件符号及名称
2.1 电源相关元件
•电源：
•电池：
•开关：
2.2 连接线与导线
•连接线：
•导线交叉：
•地线：
2.3 电阻元件
•固定电阻：
•可变电阻：
•热敏电阻：
2.4 电容元件
•固定电容：
•可变电容：
•极性电容：
2.5 电感元件
•固定电感：
•可变电感：
•互感器：
2.6 半导体元件
•二极管：
•NPN型晶体管：
•PNP型晶体管：
2.7 功率元件
•可控硅：
•普通二极管：
•整流二极管：
3. 结论
本文介绍了一些常见的电器元件符号及其名称。

这些符号通过简洁而直观的图形来表示元件的类型和功能，并用特定的名称进行标注。

了解这些符号及其名称对于理解和设计电路非常重要。

希望本文对读者在学习和使用电子电路方面有所帮助。

参考资料： - [Wikimedia Commons](。

电路元器件符号是电路图中的重要组成部分，用于表示电路中的各种元器件。

以下是一些常见的电路元器件符号及其含义：
1. 电阻器（Resistor）：通常用字母R表示，用于限制电流。

2. 电容器（Capacitor）：通常用字母C表示，用于储存电荷。

3. 电感器（Inductor）：通常用字母L表示，用于储存磁能。

4. 二极管（Diode）：通常用字母D表示，用于单向导电。

5. 三极管（Transistor）：通常用字母Q表示，用于放大信号。

6. 开关（Switch）：通常用字母S表示，用于控制电路的通断。

7. 电池（Battery）：通常用字母B表示，用于提供电能。

8. 灯（Light Bulb）：通常用字母L表示，用于照明和指示。

9. 变压器（Transformer）：通常用字母T表示，用于改变电压或电流。

10. 继电器（Relay）：通常用字母R表示，用于控制大电流或高电压电路。

这些符号只是电路元器件的常见表示方法之一，不同的国家和行业可能会有一些差异。

在实际应用中，应该根据具体的要求和标准使用正确的符号来表示电路元器件。

电气元件图形符号介绍_常用电气元件图形符号大全电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：１、基本文字符号２、辅助文字符号图形符号大全：开关多级开关一般符号单线表示多级开关一般符号多线表示接触器KM接触器负荷开关具有自动释放功能的负荷开关熔断器式断路器断路器QF隔离开关QS熔断器一般符号FU跌落式熔断器FF熔断器式开关熔断器式隔离开关熔断器式负荷开关当操作器件被吸合时延时闭合的动合触点当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动断触点电气图用图形符号当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合和释放时延时断开的动合触点按钮开关SB旋钮开关、旋转开关位置开关，动合触点限制开关，动合触点位置开关，动断触点限制开关，动断触点热敏开关，动合触点注热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器动合注动断先断后合的转换触点当操作器件被吸合或释放时，暂时闭合的过渡动合触点座插头插头和插座接通的连接片换接片双绕组变压器三绕组变压器自耦变压器TA电抗器扼流图脉冲变压器具有两个铁芯和两个二次绕组的电流互感器在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性点引出线的星形接三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接三相变压器星形具有有载分接开关的三相变压器三相变压器星形操作器件一般符号具有两个绕组的操作器件组合表示法热继电器的驱动器件气体继电器自动重闭合器件电阻器一般符号可变电阻器可调电阻器滑动触点电位器预调电位器电容器一般符号可变电容器可调电容器双联同调可变电容器指示仪表电压表PV电流表PA无功电流表电气图形符号最大需量指示器无功功率表PR功率因素表PW频率表PF温度计、高温计转速表积算仪表、电能表安培小时计电能表PJ无功电能表PJR带发送器电能表由电能表操纵的遥测仪表由电能表操纵的带有打印器材的遥测仪表屏、盘、架一般符号列架一般符号人工交换台、中断台、测量台、业务台等一般符号控制及信号线路原电池或蓄电池原电池组或蓄电池组带抽头的原电池组或蓄电池组接地一般符号接机壳或接底板无噪声接地保护接地等电位电缆终端头电力电缆直通接线盒电力电缆连接盒，电力电缆分线盒控制和指示设备报警启动装置线型探测器火灾报警装置热烟易爆气体手动启动资料。

常用电气元件图形符号作用一、断路器：低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：二、接触器：接触器辅助常开触点，后面那个应为常闭触点。

接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：三、热继电器：热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：四、中间继电器：中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。

其实质是电压继电器，但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：四、转换开关：万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。

万能转换开关文字符号为：SA五、指示灯：指示灯作用(1)指示设备的运行或停止状态。

(2)监视控制电器的电源是否正常。

(3)利用红灯监控跳闸回路是否正常，用绿灯监控合闸回路是否正常。

指示灯文字符号：HL指示灯电气图形符号：六、按钮：通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

按钮颜色要求：(1)“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

(2)“启动”按钮的颜色是绿色。

(3)“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

(4)“点动”的按钮必须是黑色。

电力元器件符号大全
电力元器件符号是指在电路图纸上使用的符号，用于表示不同
的电力元器件，便于工程师和技术人员阅读和理解电路图。

在电力
系统中，常见的电力元器件包括电阻、电容、电感、开关、断路器、变压器等。

以下是一些常见电力元器件的符号及其含义：
1. 电阻，电阻一般用矩形框表示，两端连接线条，常用的符号
为Ω，表示单位为欧姆。

电阻的数值通常标在符号的旁边。

2. 电容，电容一般用两条平行线表示，两端连接线条，常用的
符号为F，表示单位为法拉。

电容的数值通常标在符号的旁边。

3. 电感，电感一般用两条弯曲线表示，两端连接线条，常用的
符号为H，表示单位为亨利。

电感的数值通常标在符号的旁边。

4. 开关，开关有多种类型，常见的开关符号为一条直线和一个
交叉的圆圈，表示开关的断开和闭合状态。

5. 断路器，断路器一般用矩形框表示，内部有一个三角形，表
示断路器的断开和闭合状态。

6. 变压器，变压器一般用两个相互交叉的线圈表示，表示变压
器的输入输出端。

以上是一些常见电力元器件的符号及其含义，工程师在设计电
路图时需要熟练掌握这些符号，以便准确地表示电路中各个元器件
的连接和功能。

同时，不同的国家和地区可能有略微不同的符号标准，因此在进行国际合作或跨国设计时，也需要注意符号的统一性。

希望以上信息能够帮助你对电力元器件符号有一个全面的了解。

电气元件图形符号介绍_常用电气元件图形符号大全电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：１、基本文字符号２、辅助文字符号图形符号大全：开关多级开关一般符号单线表示多级开关一般符号多线表示接触器KM接触器负荷开关具有自动释放功能的负荷开关熔断器式断路器断路器QF隔离开关QS熔断器一般符号FU跌落式熔断器FF熔断器式开关熔断器式隔离开关熔断器式负荷开关当操作器件被吸合时延时闭合的动合触点当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动断触点电气图用图形符号当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合和释放时延时断开的动合触点按钮开关SB旋钮开关、旋转开关位置开关，动合触点限制开关，动合触点位置开关，动断触点限制开关，动断触点热敏开关，动合触点注热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器动合注动断先断后合的转换触点当操作器件被吸合或释放时，暂时闭合的过渡动合触点座插头插头和插座接通的连接片换接片双绕组变压器三绕组变压器自耦变压器TA电抗器扼流图脉冲变压器具有两个铁芯和两个二次绕组的电流互感器在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性点引出线的星形接三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接三相变压器星形具有有载分接开关的三相变压器三相变压器星形操作器件一般符号具有两个绕组的操作器件组合表示法热继电器的驱动器件气体继电器自动重闭合器件电阻器一般符号可变电阻器可调电阻器滑动触点电位器预调电位器电容器一般符号可变电容器可调电容器双联同调可变电容器指示仪表电压表PV电流表PA无功电流表电气图形符号最大需量指示器无功功率表PR功率因素表PW频率表PF温度计、高温计转速表积算仪表、电能表安培小时计电能表PJ无功电能表PJR带发送器电能表由电能表操纵的遥测仪表由电能表操纵的带有打印器材的遥测仪表屏、盘、架一般符号列架一般符号人工交换台、中断台、测量台、业务台等一般符号控制及信号线路原电池或蓄电池原电池组或蓄电池组带抽头的原电池组或蓄电池组接地一般符号接机壳或接底板无噪声接地保护接地等电位电缆终端头电力电缆直通接线盒电力电缆连接盒，电力电缆分线盒控制和指示设备报警启动装置线型探测器火灾报警装置热烟易爆气体手动启动文案大全。

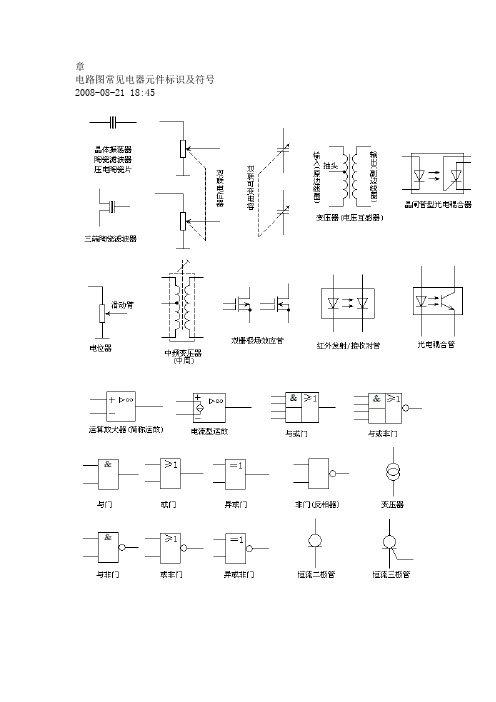

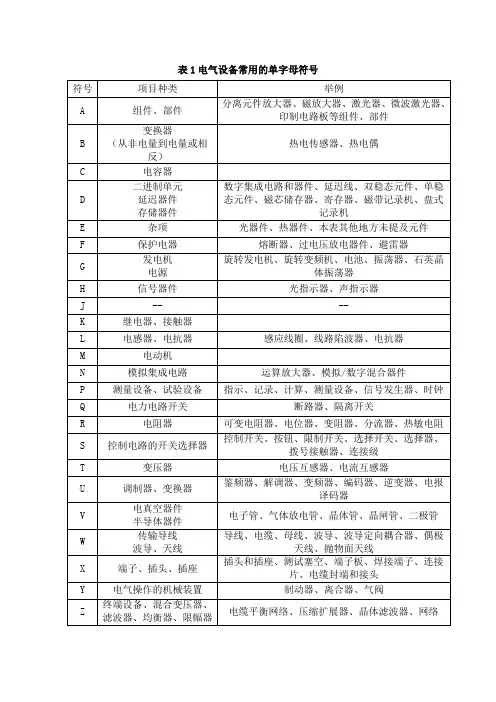

电路图常见电器元件标识及符号：电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC更多资料:。

章电路图常见电器元件标识及符号2008-08-21 18:45电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM类别：硬件知识 | 添加到搜藏 | 浏览(4) | 评论(0)。

电路图中各电器元件的代号及其含义电路图中各电器元件的代号及其含义序号代号含义1 A 蓄电池2 B 起动机3 C 交流发电机4 C1 调压器5 D 点火开关6 T2 发动机线束与发电机线束插头连线。

2针，在发动机舱中间支架上7 T3a 发动机线束与前大灯线束插头连接，3针，在中央电器后面8 ②接地点，在蓄电池支架上9 ⑨自身接地10 ○B1接地连接线，在前大灯线束内11 G2 水温传感器12 G40 霍尔传感器13 G62 水温传感器14 G72 进气温度传感器15 J220 Motronic 发动机控制单元16 N152 点火线圈17 火花塞插头18 Q 火花塞19 S17 发动机控制单元保险丝，10A20 T4 前大灯线束与散热风扇控制器插头连接,针，在散热风扇控制器上21 T8a 发动机线束与发动机右线束插头连接，3针，在发动机中间支架上。

22 T80 发动机线束，发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上23 F60 怠速开关24 G61 1、2缸爆震传感器25 G69 节气门电位计26 G88 节气门定位电位计27 J338 节气门控制部件28 T3c 发动机右线束与1、2缸爆震传感器插头连接，3针，在发动机舱中间支架上29 T8h 发动机右线束与节气门控制部件插头连接，8针，在节气门控制部件上30 V60 节气门定位器31 ○C1连接线，在发动机右线束内32 G28 发动机转速传感器33 G66 3、4缸爆震传感器34 N30 第一缸喷嘴35 N31 第二缸喷嘴36 N32 第三缸喷嘴37 N33 第四缸喷嘴38 S123 喷嘴空气质量计，AKF阀，氧传感器加热保险丝，10A39 T1b 发动机线束与仪表板线束插头连接，1针，在中央电器后面40 T3b 发动机右线束与发动机转速传感器插头连接，3针，在发动机舱中间支架上41 T3d 发动机右线束与发动机爆震传感器插头连接，3针，在发动机舱中间支架上42 ①接地点，在发动机控制单元旁车身上43 ○A2正极连接线，在发动机线束内44 ○C2正极连接线，在发动机右线束内45 ○C4接地连接线，在发动机右线束内46 G39 氧传感器47 G70 空气质量计48 J17 燃油泵继电器49 N80 活性炭罐电磁阀50 S5 燃油泵保险丝，10A51 T4a 发动机线束与氧传感器插头连接，4针，在发动机舱中间支架上52 T8a 发动机线束与发动机右线束插头连接,8针,在发动机舱中间支架上。

电气元件图形标记介绍_时常使用电气元件图形标记大齐之阳早格格创做电气图形标记是指用于百般设备上，动做支配指示或者用去隐现设备的功能或者处事状态的图形标记，比圆：电气设备用图形标记、纺织设备用图形标记等.网站数据库中支录现止的含有设备用图形标记的国家尺度共26项，所含设备用图形标记共2902个.图形标记的种类战组成：图表标记普遍分为：规定标记、普遍标记、圆框标记、以及标记表记标帜或者字符.规定标记没有克没有及单独使用，必须共其余标记拉拢使用，形成完备的图形标记.如接流电效果的图表标记，由笔墨标记、接流的规定标记以及表面果素组成.延时过流继电器图形标记，由丈量继电器圆框标记果素，个性量值大于整定值时动做战延时动做的规定标记以及电流标记组成.圆框标记普遍用正在使用单线表示法的图中，如系统图战框图中，由圆框标记内戴有规定标记以表示对于象的功能战系统的组成，如整流器图表标记，由圆框标记内戴有接流战直流的规定标记以及可变性规定标记组成.时常使用电气元件图形标记：１、基础笔墨标记２、辅帮笔墨标记IN输进INC删IND感触L矮、节造LA关锁M主、中间线MAN脚动N中性线OFF断开ON关合OUT输出P压力、呵护PE呵护接天PEN呵护接天取中性共用PU没有接天呵护R记录、反RD黑RST复位RES备用RUN运止S旗号ST开用SET置位、定位SAT鼓战STE步进STP停止SYN共步T温度、时间TE无搞扰接天V速度、电压、实空WH黑YE黄图形标记大齐：序号图形符号道明1开关(板滞式)电气图形标记2多级开关普遍标记单线表示3多级开关普遍标记多线表示4KM交战器(正在非动做位子触面断开) 5交战器(正在非动做位子触面关合)6背荷开关(背荷断绝开关)电气图用图形标记7具备自动释搁功能的背荷开关8熔断器式断路器9QF断路器10QS断绝开关11FU熔断器普遍标记12FF跌降式熔断器13熔断器式开关14熔断器式断绝开关15熔断器式背荷开关16当支配器件被吸适时延时关合的动合触面17当支配器件被释搁时延时关合的动合触面18当支配器件被释搁时延时关合的动断触面电气图用图形标记19当支配器件被吸适时延时关合的动断触面20当支配器件被吸适时延时关合战释搁时延时断开的动合触面21SB按钮开关(没有关锁)22旋钮开关、转动开关(关锁) 23位子开关，动合触面节造开关，动合触面24位子开关，动断触面节造开关，动断触面25热敏开关，动合触面注:θ可用动做温度代替26热敏自动开关，动断触面注:注意辨别此触面战下图所示热继电器的触面27具备热元件的气体搁电管荧光灯起动器28动合(常开)触面注:本标记也可用做开关普遍标记29动断(常关)触面30先断后合的变换触面31当支配器件被吸合或者释搁时，姑且关合的过度动合触面32座(内孔的)或者插座的一个极33插头(凸头的)或者插头的一个极34插头战插座(凸头的战内孔的) 35接通的对接片36换接片37单绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具备二个铁芯战二个二次绕组的电流互感器43正在一个铁芯上具备二个二次绕组的电流互感器44具备有载分接开关的三相三绕组变压器，有中性面引出线的星形三角形对接45三相三绕组变压器，二个绕组为有中性面引出线的星形，中性面接天，第三绕组为开心三角形对接46三相变压器星形三角形对接47具备有载分接开关的三相变压器星形三角形对接48三相变压器星形直合形对接49支配器件普遍标记50具备二个绕组的支配器件拉拢表示法51热继电器的启动器件52气体继电器53自动沉关合器件54电阻器普遍标记55可变电阻器可调电阻器56滑动触面电位器57预调电位器58电容器普遍标记59可变电容器可调电容器60单联共调可变电容器61指示仪容(星号必须按确定给予代表)62PV电压表63PA电流表64无功电流表电气图形标记65最大需量指示器(由一台积算仪容支配的)66PR无功功率表67PW功率果素表68PF频次表69温度计、下温计(θ可由t代替) 70转速表71积算仪容、电能表(星号必须按确定给予代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75戴收支器电能表76由电能表把持的遥测仪容(转收器)77由电能表把持的戴有挨印器材的遥测仪容(转收器)78屏、盘、架普遍标记注:可用笔墨标记或者型号表示设备称呼79列架普遍标记80人为接换台、中断台、丈量台、接易台等普遍标记81统造及旗号线路(电力及照明用) 82本电池或者蓄电池83本电池组或者蓄电池组84戴抽头的本电池组或者蓄电池组85接天普遍标记86接机壳或者接底板87无噪声接天88呵护接天89等电位90电缆末端头91电力电缆直通接线盒92电力电缆对接盒，电力电缆分线盒93统造战指示设备94报警开用拆置(面式脚动或者自动) 95线型探测器96火灾报警拆置97热烟98易爆气体99脚动开用100。

电气工程图例符号大全电气工程图例符号是电气工程中非常重要的一部分，它们用于表示电路中各个元件和设备的特性、功能和连接方式。

准确理解和使用这些符号对于电气工程师和电气技术人员来说至关重要。

在本文中，将为您介绍一份电气工程图例符号大全，帮助您更好地理解和运用电气工程图纸。

一、电源符号1. 直流电源符号：直流电源通过正负极连接到电路中，常用的符号为一条直线和一个加号（+）和一个减号（-）组合而成。

DC电源示意图2. 交流电源符号：交流电源一般使用波浪线表示，常见的符号为一个波浪线和一个加号（+）和一个减号（-）。

AC电源示意图二、电器元件符号1. 开关符号：开关用来控制电路通断，常见的有单极开关、双极开关和三极开关。

单极开关示意图双极开关示意图三极开关示意图2. 节电器符号：节电器用于调整电路中的电阻值，常见的有可变电阻器、变压器和光控电阻器。

可变电阻器符号变压器符号光控电阻器符号3. 灯泡符号：灯泡用于表示电路中的光源，常见的有指示灯、家用灯泡和车灯。

指示灯符号家用灯泡符号车灯符号4. 传感器符号：传感器用于检测电路中的各种物理量，常见的有温度传感器、湿度传感器和光敏传感器。

温度传感器符号湿度传感器符号光敏传感器符号5. 电动机符号：电动机用于将电能转化为机械能，常见的有直流电动机、交流电动机和步进电机。

直流电动机符号交流电动机符号步进电机符号三、电线与连接符号1. 电线符号：电线表示电路中的导线，常用的符号为一条直线。

电线符号2. 连接符号：连接符号用于表示电路中不同元件之间的连接方式，常见的有串联、并联和交叉连接。

串联连接示意图并联连接示意图交叉连接示意图四、保护符号1. 保险丝符号：保险丝用于保护电路过载和短路时的安全，常见的有玻璃管式保险丝和热熔保险丝。

玻璃管式保险丝符号热熔保险丝符号2. 断路器符号：断路器也是一种保护设备，其作用是在电路过载或短路时自动断开电路。

断路器符号以上仅为电气工程图例符号的一部分，因篇幅限制无法一一列举。
