防跳继电器原理

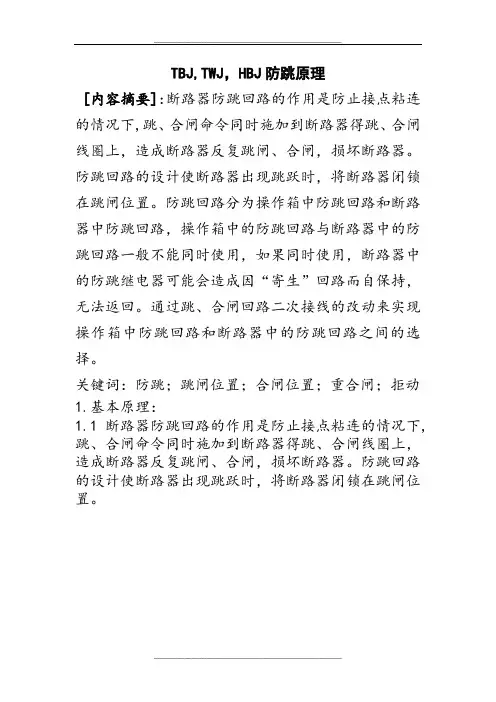

TBJ,TWJ，HBJ防跳原理[内容摘要]：断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。

通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。

关键词：防跳；跳闸位置；合闸位置；重合闸；拒动1.基本原理：1.1断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

图（1）图1接线为操作箱防跳回路原理图，其中TBJ是防跳继电器，当正常分、合闸时，对操作影响不大。

但一旦发生合闸于故障线路，手合继电器SHJ来不及分开或粘连，或自动装置的合闸接点ZHJ粘连时，如果没有防跳继电器时，断路器会发生反复的跳闸、合闸，短时间内多次切断故障电流，这是不允许的。

这种断路器的跳跃现象轻则对系统造成多次冲击，严重时可能使断路器爆炸。

接入防跳继电器后，当断路器手动分闸或保护装置跳闸时，都有跳闸电流流过TBJ的电流线圈，这时合闸回路TBJ的常闭TBJ1接点分开，合闸回路不通，如果合闸信号没有复归，将通过TBJ的常开接点TBJ2使TBJ的电压线圈得电，使其自保持，直到合闸信号返回。

这样TBJ就起到防止断路器反复分、合闸的作用。

接于分闸回路的TBJ电流线圈，要求其在分闸时造成的压降要小，规程规定不能大于控制电源额定电压的5%，TBJ继电器的动作电流则不能大于分闸电流的50%，保证TBJ在分闸过程中可靠动作。

1.2在有些断路器中已经考虑了防跳回路，它一般是由电压型继电器来完成防跳功能的。

浅析断路器防跳保护原理及试验方法摘要：断路器的防跳电路可防止断路器由于某种原因(即跳闸)而多次断开。

如果防跳电路不完善，可能会降低断路器的切断能力并损坏机构。

如果连接到故障点，它甚至可能导致开关爆炸并对系统造成影响，从而威胁到人员和设备的安全。

断路器跳闸有两种情况。

(1)断路器连接故障点时，保护动作使其跳闸。

如果此时关闭脉冲尚未解除，断路器将再次关闭，从而导致断路器多次跳闸。

(2)断路器机构出现故障时，断路器不能正常关闭。

如果此时断路器的关闭脉冲尚未解除-此时断路器多次关闭，断路器跳闸。

关键词：浅析；断路器；防跳保护原理；试验方法引言电力系统的正常运行尤为重要，作为电力系统的主要组成部分之一，加强断路器故障研究可以有效确保电力系统的正常和安全供电，从而促进我国电力工业的可持续发展。

一、断路器机构防跳原理某地区220 kv变电站断路器由平高开关设备有限公司制造255l型断路器，其保护装置为瑞士南方共同保证生产的psl-621 u，目前使用防爆盒，断路器本身具有机构防爆功能，前一机构的防爆继电器线圈没有两次连接根据反措施要求，操作人员将防跳断路器改为机构防跳保护，拆除原来的防跳保护回路，并将防跳继电器的第二行恢复到断路器机构盒中。

此时断路器S1的辅助常开触点闭合，闭合顺序未返回，闭合脉冲仍存在，抗干扰继电器线圈回路定向，闭合回路中的辅助常闭触点断开，闭合回路断开。

当断路器意外触发时，断路器处于单独的位置，辅助触点常闭触点，此时，尽管存在闭合脉冲，但防跳继电器仍保持打开，辅助触点常闭触点仍处于打开状态，因此闭合回路断开，断路器无法断开。

二、防跳保护类型断路器防跳保护主要采用2种方法实现：①加装防跳继电器。

根据防跳继电器安装位置的不同，又分为操作箱防跳和断路器本体防跳。

考虑到有可能出现就地汇控柜手合接点粘连，且就地手合回路不经操作箱继电器重动输出。

一般情况下，断路器本体操作机构和保护装置的操作箱均设有“防跳”回路，且保护装置的控制回路中设有跳、合闸线圈监视回路，如三者同时使用容易相互影响，若使用不当，则会使断路器产生不可靠动作[4]。

断路器防跳回路的动作原理及故障处理发表时间：2019-01-18T10:23:40.063Z 来源：《河南电力》2018年15期作者：山江涛陈刚[导读] 断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路山江涛陈刚（国网安康供电公司陕西安康 725000）摘要：断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路，但其实现方式却不尽相同。

根据多年的二次回路检修经验，对目前广泛采用的防跳回路接线和原理给予介绍，并就实际应用中的故障排查进行探讨。

关键词：防跳；故障处理一、断路器防跳的概念及作用所谓的防跳，是指“防止跳跃”。

跳跃是指断路器在合闸于故障线路时，如果操作控制开关未复归或控制开关触点、自动装置触点粘连，此时继电保护动作使断路器跳闸，发生的多次“跳-合”现象。

断路器防跳，就是利用操动机构本身的机械闭锁或另在操作接线上采取措施，以防止这种跳跃现象的发生。

二、防跳回路的典型接线及防跳的动作原理常用的防跳回路有两种：串联式防跳回路和并联式防跳回路，比较少见还有弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

以下仅就常用的两种防跳回路进行分析。

1.串联式防跳回路串联式防跳，其防跳功能的起动由串接在跳闸回路中的防跳继电器TBJ电流起动线圈实现。

TBJ是一个双线圈继电器，由串接与跳闸回路的电流启动线圈TBJ，和接于防跳回路的电压自保持线圈TBJV组成。

在跳闸过程中，当TJ闭合接通TBJ回路时，防跳回路中的TBJ2闭合，电压自保持线圈启动，TBJV2闭合，TBJV1断开。

如果在保护跳闸期间，HJ发生粘连，HJ->LP2->TBJV2->TBJV这条回路接通，TBJV电压自保持，使得TBJV1始终断开，合闸回路始终处于断开状态。

这也就达到了防跳的目的：将断路器闭锁在跳闸状态。

如果跳闸完成后没有跳令存在，则在断路器完成分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失电，此时由于HJ是断开的，不能形成TBJV电压自保持，复归。

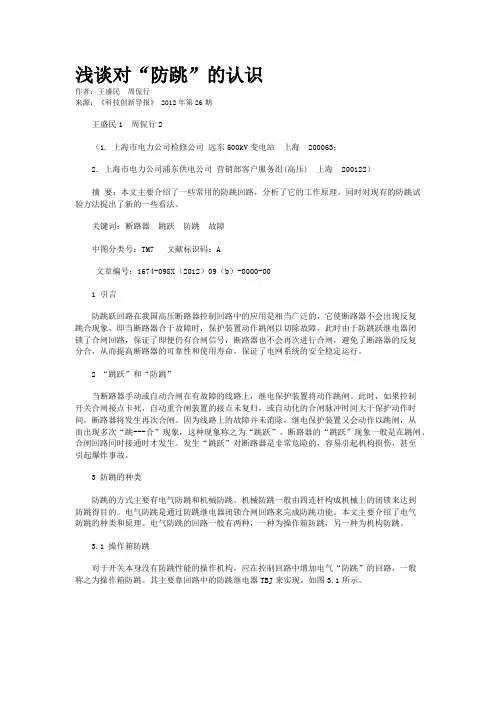

浅谈对“防跳”的认识作者：王盛民周侃行来源：《科技创新导报》 2012年第26期王盛民1 周侃行2（1. 上海市电力公司检修公司远东500kV变电站上海 200063；2. 上海市电力公司浦东供电公司营销部客户服务组(高压) 上海 200122）摘要：本文主要介绍了一些常用的防跳回路，分析了它的工作原理。

同时对现有的防跳试验方法提出了新的一些看法。

关键词：断路器跳跃防跳故障中图分类号：TM7 文献标识码：A文章编号：1674-098X（2012）09（b）-0000-001 引言防跳跃回路在我国高压断路器控制回路中的应用是相当广泛的，它使断路器不会出现反复跳合现象，即当断路器合于故障时，保护装置动作跳闸以切除故障，此时由于防跳跃继电器闭锁了合闸回路，保证了即便仍有合闸信号，断路器也不会再次进行合闸，避免了断路器的反复分合，从而提高断路器的可靠性和使用寿命，保证了电网系统的安全稳定运行。

2 “跳跃”和“防跳”当断路器手动或自动合闸在有故障的线路上，继电保护装置将动作跳闸。

此时，如果控制开关合闸接点卡死，自动重合闸装置的接点未复归，或自动化的合闸脉冲时间大于保护动作时间，断路器将发生再次合闸。

因为线路上的故障并未消除，继电保护装置又会动作以跳闸，从而出现多次“跳---合”现象，这种现象称之为“跳跃”。

断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。

发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起爆炸事故。

3 防跳的种类防跳的方式主要有电气防跳和机械防跳。

机械防跳一般由四连杆构成机械上的闭锁来达到防跳得目的。

电气防跳是通过防跳继电器闭锁合闸回路来完成防跳功能。

本文主要介绍了电气防跳的种类和原理。

电气防跳的回路一般有两种，一种为操作箱防跳，另一种为机构防跳。

3.1 操作箱防跳对于开关本身没有防跳性能的操作机构，应在控制回路中增加电气“防跳”的回路，一般称之为操作箱防跳。

其主要靠回路中的防跳继电器TBJ来实现。

断路器防跳回路原理与分析摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。

防跳是防止“开关跳跃”的简称。

所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。

众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。

理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。

关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。

我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。

第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。

为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。

二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。

当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。

合闸回路为正电→11YJJ→n238→4D4→手合继电器1SHJ节点→SHJC继电器→1TBUJC常闭节点→2TBUJC常闭节点→操作机构箱→负电。

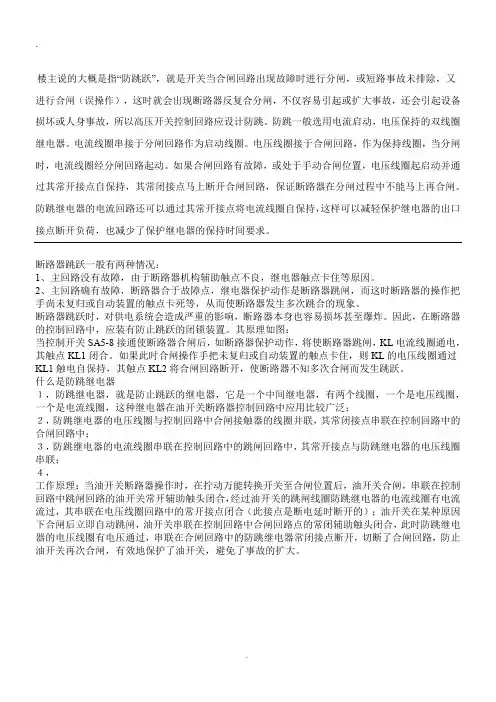

.楼主说的大概是指“防跳跃”，就是开关当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

断路器跳跃一般有两种情况：1、主回路没有故障，由于断路器机构辅助触点不良，继电器触点卡住等原因。

2、主回路确有故障，断路器合于故障点，继电器保护动作是断路器跳闸，而这时断路器的操作把手尚未复归或自动装置的触点卡死等，从而使断路器发生多次跳合的现象。

断路器跳跃时，对供电系统会造成严重的影响，断路器本身也容易损坏甚至爆炸。

因此，在断路器的控制回路中，应装有防止跳跃的闭锁装置。

其原理如图：当控制开关SA5-8接通使断路器合闸后，如断路器保护动作，将使断路器跳闸，KL电流线圈通电，其触点KL1闭合。

如果此时合闸操作手把未复归或自动装置的触点卡住，则KL的电压线圈通过KL1触电自保持，其触点KL2将合闸回路断开，使断路器不知多次合闸而发生跳跃。

什么是防跳继电器１，防跳继电器，就是防止跳跃的继电器，它是一个中间继电器，有两个线圈，一个是电压线圈，一个是电流线圈，这种继电器在油开关断路器控制回路中应用比较广泛；２，防跳继电器的电压线圈与控制回路中合闸接触器的线圈并联，其常闭接点串联在控制回路中的合闸回路中；３，防跳继电器的电流线圈串联在控制回路中的跳闸回路中，其常开接点与防跳继电器的电压线圈串联；４，工作原理：当油开关断路器操作时，在拧动万能转换开关至合闸位置后，油开关合闸，串联在控制回路中跳闸回路的油开关常开辅助触头闭合，经过油开关的跳闸线圈防跳继电器的电流线圈有电流流过，其串联在电压线圈回路中的常开接点闭合（此接点是断电延时断开的）；油开关在某种原因下合闸后立即自动跳闸，油开关串联在控制回路中合闸回路点的常闭辅助触头闭合，此时防跳继电器的电压线圈有电压通过，串联在合闸回路中的防跳继电器常闭接点断开，切断了合闸回路，防止油开关再次合闸，有效地保护了油开关，避免了事故的扩大。

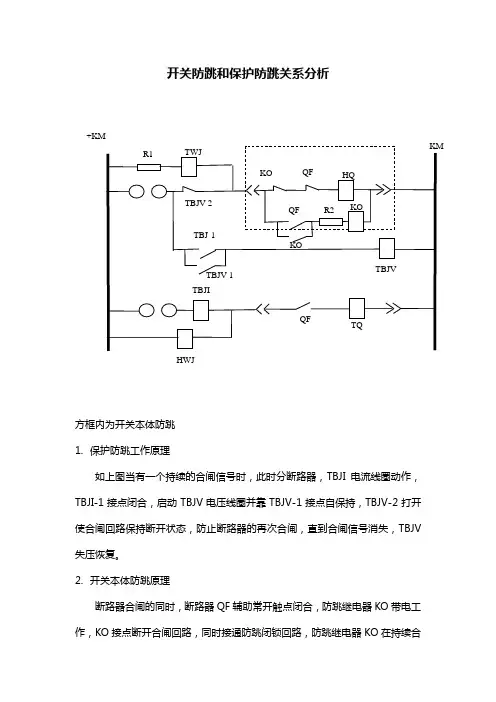

开关防跳和保护防跳关系分析方框内为开关本体防跳1.保护防跳工作原理如上图当有一个持续的合闸信号时，此时分断路器，TBJI电流线圈动作，TBJI-1接点闭合，启动TBJV电压线圈并靠TBJV-1接点自保持，TBJV-2打开使合闸回路保持断开状态，防止断路器的再次合闸，直到合闸信号消失，TBJV 失压恢复。

2.开关本体防跳原理断路器合闸的同时，断路器QF辅助常开触点闭合，防跳继电器KO带电工作，KO接点断开合闸回路，同时接通防跳闭锁回路，防跳继电器KO在持续合闸信号下自保持，使合闸保持断开状态，直到持续合闸信号消失，KO失压恢复。

3.两种防跳的的区别保护的防跳是通过跳闸信号跳断路器的同时，启动TBJI继电器并由持续的合闸信号使TBJV自保持来完成切断合闸回路；断路器本体防跳是通过断路器合闸的瞬间启动KO继电器，由持续的合闸信号使KO自保持来完成切断合闸回路。

4.开关防跳环节在正常分合闸时与合闸信号存在与否的关系（1）断路器正常合闸后，本体防跳必然动作，若合闸信号消失后，在正常的控制电压下，若R1和R2分压电阻设置不当：第一种情况TWJ和KO继电器可能都保持动作状况，合闸回路断开，这时可能导致合位和跳位灯都亮；第二种情况TWJ不动作，KO动作，表现为跳闸后，合位和跳位灯都不亮，发控制回路断线信号，而且断路器再次合不上闸。

（2）合闸后，本体防跳已起作用，若合闸信号继续存在时，断开了合闸回路；此时开关跳开，若不用保护防跳，TWJ两端电压相同，不动作，发控制回路断线信号，断路器不能再次合闸5.保护防跳环节正常跳合闸时与合闸信号存在与否的关系（1）正常合闸，合闸信号消失后，当本体防跳同时存在时出现的情况与4.1分析相同；（2）合闸信号存在时，在开始合闸的瞬间，本体防跳已起作用，此时情况同4.2分析，直到跳闸时，保护防跳起作用，TBJV接点断开。

在综上，在使用中，通常选用两者之一，若两者共存，应合理设置TWJ、KO 继电器及其分压电阻R1、R2。

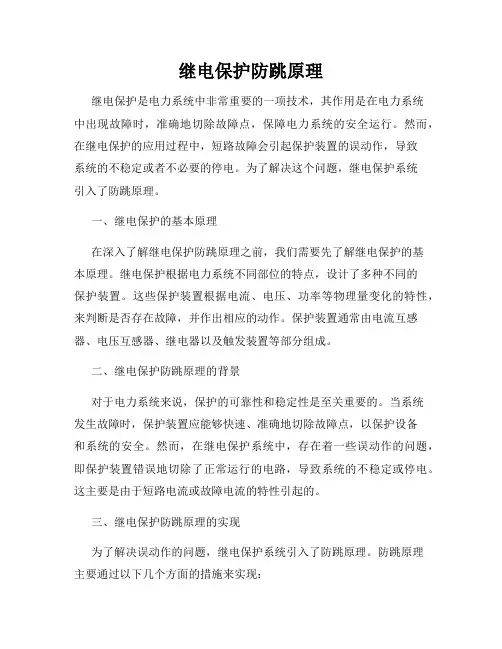

继电保护防跳原理继电保护是电力系统中非常重要的一项技术，其作用是在电力系统中出现故障时，准确地切除故障点，保障电力系统的安全运行。

然而，在继电保护的应用过程中，短路故障会引起保护装置的误动作，导致系统的不稳定或者不必要的停电。

为了解决这个问题，继电保护系统引入了防跳原理。

一、继电保护的基本原理在深入了解继电保护防跳原理之前，我们需要先了解继电保护的基本原理。

继电保护根据电力系统不同部位的特点，设计了多种不同的保护装置。

这些保护装置根据电流、电压、功率等物理量变化的特性，来判断是否存在故障，并作出相应的动作。

保护装置通常由电流互感器、电压互感器、继电器以及触发装置等部分组成。

二、继电保护防跳原理的背景对于电力系统来说，保护的可靠性和稳定性是至关重要的。

当系统发生故障时，保护装置应能够快速、准确地切除故障点，以保护设备和系统的安全。

然而，在继电保护系统中，存在着一些误动作的问题，即保护装置错误地切除了正常运行的电路，导致系统的不稳定或停电。

这主要是由于短路电流或故障电流的特性引起的。

三、继电保护防跳原理的实现为了解决误动作的问题，继电保护系统引入了防跳原理。

防跳原理主要通过以下几个方面的措施来实现：1. 灵敏度可调节：保护装置应具有可调节的灵敏度，以适应不同电力系统的要求。

通过调整灵敏度，保护装置可以在故障发生时切除故障点，而在正常运行时不受误动作的影响。

2. 时限功能：保护装置应设置合理的时间延迟，以确保在系统发生暂时性故障或瞬时过电压时，不会误动作。

通过设置适当的时间延迟，保护装置可以排除短暂的干扰，保持系统的稳定运行。

3. 多重保护：在继电保护系统中，通常会采用多重保护的措施。

多重保护的原则是在不同电力系统部位设置不同类型的保护装置，并通过相互协作来确保保护的准确性和可靠性。

通过多重保护的设计，可以降低误动作的风险。

4. 强大的抗干扰能力：为了防止外部干扰对保护装置的误动作造成干扰，继电保护系统必须具备强大的抗干扰能力。

断路器防跳原理分析与故障回路改造摘要：断路器在运行的过程中，经常会发生跳闸现象，影响电网的安全运行。

为了防止手合于故障时，合闸接点粘连导致断路器不停“合—分—合—……”的跳跃现象，因而需要在断路器控制回路中设计防跳回路。

目前的断路器防跳主要包括操作箱防跳和断路器本体防跳。

本文首先对防跳回路研究，其次探讨断路器出现跳跃现象的原因，最后就防跳回路故障处理方法进行研究，该研究结果可为同类断路器控制回路故障分析提供参考和借鉴。

关键词：断路器；防跳；永久性故障引言在电力系统中，断路器是开断故障电流的重要设备，其可靠性关系着整个电力系统的安全稳定运行。

高压断路器在运行过程中的内部缺陷很难发现，停电查找又会损失负荷。

因此，对高压断路器开展故障诊断对于提高供电可靠性和减少停电时间具有重要意义。

针对当前服役运行的设备按照“一切事故可以预防”的理念，加强运维，尽早提前发现设备缺陷并及时处理。

1防跳回路防跳回路分为两类，一类是操作箱内的防跳回路，另一类是机构箱内的防跳回路。

防跳回路存在的意义是防止断路器出现跳跃现象，即合闸命令未复归（合闸触点粘连），或者合闸机械结构出现卡死的情况下，当出现短路故障跳闸时，断路器出现反复分闸、合闸的现象；或是断路器合闸命令未解除的情况下，当断路器机构出现脱扣，无法正常合闸时，断路器出现多次分合现象。

跳跃现象会导致断路器继电器损坏，绝缘下降，甚至造成断路器发生爆炸，因此防跳回路是断路器控制回路中必不可少的重要回路。

操作箱防跳回路启动方式和机构箱不同。

操作箱防跳继电器由跳闸回路启动。

在合闸触点（手合或者重合）发生故障粘连时又出现故障跳闸，保护动作启动操作箱内的防跳回路，断开合闸回路，从而有效防止断路器跳跃的发生。

机构箱防跳回路由合闸回路启动。

防跳继电器串接断路器辅助接点，在断路器完成合闸后，辅助接点闭合，防跳继电器将励磁，并断开它连接在合闸回路中的常闭接点，从而断开合闸回路，也防止断路器跳跃故障的发生。

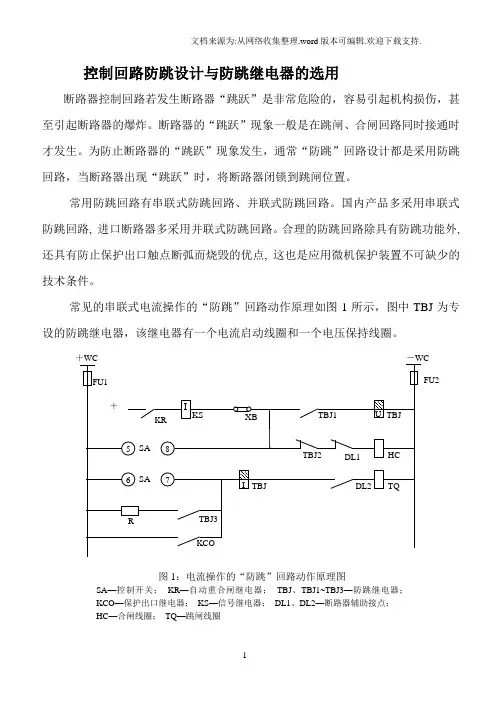

断路器防跳回路接线原理及运用断路器是电力体系中首要的一次设备。

如今国内出产厂家许多,其灭弧原理、操作安排和操控回路也是多种多样,各有特征,分外是防跳回路的方案更是千差万别。

怎么把操控回路和防跳回路极好地联络起来,是工程技能人员最关怀的疑问。

这篇文章依据多年的现场履历和运用实习,对如今比照盛行的防跳回路接线和原理给予介绍,并就运用中呈现的疑问进行谈论。

1防跳回路的作用a1避免因操控开关或主动设备的合闸接点未能及时回来(例如操作人员未松开手柄,主动设备的合闸接点粘连)而刚好合闸在缺陷线路和设备上,构成断路器接连合切景象。

b1关于电流主张、电压坚持式的电气防跳回路还有一项首要功用,便是避免因跳闸回路的断路器辅佐接点调整不妥(变位过慢),构成维护出口接点先断弧而焚毁的景象。

这种景象关于微机维护设备来说是不行忍受的,而这一点却常被咱们疏忽。

2防跳回路的典型接线常用防跳回路有串联式防跳回路、并联式防跳回路、绷簧储能式防跳回路、跳闸线圈辅佐接点式防跳回路等。

国产断路器多选用串联式防跳回路断路器多选用并联式防跳回路。

其间串联式防跳回路最合理,运用也最广泛,它除具有防跳功用外,还具有避免维护出口接点断弧而焚毁的利益,这也是运用微机维护设备不行短少的技能条件。

别的防跳回路只具有避免断路器跳动的功用,跳闸线圈辅佐接点式防跳回路在施行防跳功用时,跳闸线圈长时刻带电有或许焚毁。

2.1串联式防跳回路所谓串联式防跳,即防跳继电器TBJ由电流主张,该线圈串联在断路器的跳闸回路中。

电压坚持线圈与断路器的合闸线圈并联。

当合闸到缺陷线路或设备上,则继电维护动作,维护出口接点TJ闭合,此刻防跳继电器TBJ的电流线圈主张,一同断路器跳闸,TBJ的常闭接点断开合闸回路,另一对常开接点接通电压线圈并坚持。

若此刻SK(5一;8)或HJ接点不能回来而持续宣告合闸指令,因为合闸回路已被断开,断路器不能合闸,然后抵达防跳意图。

别的,当TBJ主张后,其并联于维护出口的常开接点闭吞并自保,直到强逼断路器常开辅佐接点变位接连,有用地避免了维护出口接点断弧。

防跳继电器工作原理
防跳继电器是一种用于控制电路中电流过大或过小时自动断开电源的装置。

其工作原理是通过感应电流的变化来控制继电器的开关状态。

当电流过大或过小时，防跳继电器中的感应器会产生一个相应的信号。

该信号会通过一个放大电路放大后，送入继电器控制回路。

继电器控制回路中包括一个电磁线圈和一对触点。

当感应信号经过放大后，将激活电磁线圈，使得线圈内产生一个磁场。

磁场的作用下，线圈两端的触点将关闭或断开。

因此，当电流过大或过小时，防跳继电器会自动触发，通过断开或关闭触点，来切断电路。

从而保护电器设备或维持电路的正常工作。

防跳继电器通常用于电器设备或电路的保护，如保护电机、灯泡、电容器等。

其工作原理简单可靠，是电路保护的重要装置之一。

继电器弹跳原因的深度解析在电力系统和自动化控制设备中，继电器是一种广泛应用的电气元件。

然而，在实际运行过程中，继电器有时会出现“弹跳”现象，这不仅会影响系统的正常运行，还可能引发严重的安全事故。

因此，深入理解继电器弹跳的原因并采取有效措施防止其发生，具有重要的现实意义。

一、继电器的基本工作原理继电器主要由电磁系统、接触系统和恢复机构三部分组成。

当线圈通电时，会产生磁场，使铁芯产生磁力，进而推动触点动作，实现电路的接通或断开。

这就是继电器的基本工作原理。

二、继电器弹跳的原因1. 触点质量不佳：如果继电器的触点材料选择不当或者加工精度不高，就可能导致触点表面粗糙不平，从而在闭合或断开的过程中产生摩擦力，导致继电器弹跳。

2. 电磁系统设计不合理：如果电磁系统的参数选择不当，可能会导致电磁力不足或者反作用力过大，从而使继电器在动作过程中出现弹跳。

3. 恢复机构设计不合理：如果恢复机构的设计不合理，可能会导致继电器在断开后无法及时回到初始位置，从而在下次动作时出现弹跳。

4. 工作电压不稳定：如果电源电压波动较大，可能会导致继电器的动作速度发生变化，从而出现弹跳现象。

三、防止继电器弹跳的措施1. 优化继电器设计：通过合理选择电磁系统和恢复机构的参数，以及提高触点的加工精度，可以有效地防止继电器弹跳。

2. 提高电源质量：通过稳定电源电压，可以减少继电器因电压波动引起的弹跳。

3. 定期维护：定期对继电器进行检查和维护，可以及时发现并解决可能引起弹跳的问题。

继电器弹跳是一个复杂的问题，需要从多个方面进行考虑和处理。

只有深入了解继电器的工作原理和弹跳原因，才能有效地防止其发生，确保电力系统的安全稳定运行。

浅析断路器防跳保护原理及试验方法断路器是电力系统中的重要保护设备，用于断开电路并保护电气设备免受过电流或短路故障的损害。

在实际使用中，断路器会出现跳闸的情况，这可能是由于故障引起的，也可能是由于过载引起的。

为了提高断路器的可靠性和稳定性，需要进行断路器的防跳保护试验。

断路器的防跳保护原理主要包括以下几个方面：1.过电流保护：当电路中出现过电流故障时，断路器会迅速动作，切断电源，以防止故障进一步发展。

过电流保护可分为瞬时过电流保护和定时过电流保护两种，瞬时过电流保护适用于短路故障，定时过电流保护适用于过载故障。

2.热继电器保护：断路器内部设有热继电器，当电路中出现过载故障时，通过测量电路的电流，判断电路是否超过了预设的额定电流，当电流超过额定值时，热继电器会自动动作，切断电源。

3.短路保护：当电路中出现短路故障时，电流会迅速增大，超过断路器的额定电流容量，断路器会立即动作，切断电源。

断路器防跳保护试验的目的是验证断路器的保护功能是否正常、可靠。

试验方法主要包括以下几个方面：1.定值试验：通过改变电流大小和接入方式，验证断路器在不同工况下的动作性能是否符合设计要求，如过载试验、短路试验、振动试验等。

2.时间特性试验：通过测量断路器的动作时间，验证断路器的瞬时过电流保护和定时过电流保护的性能是否符合要求。

3.环境试验：在不同环境条件下，如高温、低温、潮湿等，验证断路器的可靠性和适应性，以及其对环境条件的影响。

以上试验方法都需要使用专业的试验设备和仪器，进行精确的测试和测量。

试验时需要注意安全，防止电路中的高压危险和其他意外事故的发生。

总之，断路器的防跳保护原理是通过瞬时过电流保护、定时过电流保护和热继电器保护等手段，对电路中的过电流、过载和短路等故障进行监测和保护。

断路器的防跳保护试验旨在验证其保护功能是否符合设计要求，通过定值试验、时间特性试验和环境试验等方法，对断路器进行全面的测试和评估。

这些试验对于保证断路器的可靠性和安全性具有重要意义。

“防跳跃”，就是开关当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

断路器跳跃一般有两种情况：1、主回路没有故障，由于断路器机构辅助触点不良，继电器触点卡住等原因。

2、主回路确有故障，断路器合于故障点，继电器保护动作是断路器跳闸，而这时断路器的操作把手尚未复归或自动装置的触点卡死等，从而使断路器发生多次跳合的现象。

断路器跳跃时，对供电系统会造成严重的影响，断路器本身也容易损坏甚至爆炸。

因此，在断路器的控制回路中，应装有防止跳跃的闭锁装置。

其原理如图：当控制开关SA5-8接通使断路器合闸后，如断路器保护动作，将使断路器跳闸，KL电流线圈通电，其触点KL1闭合。

如果此时合闸操作手把未复归或自动装置的触点卡住，则KL的电压线圈通过KL1触电自保持，其触点KL2将合闸回路断开，使断路器不知多次合闸而发生跳跃。

防跳继电器的工作原理2007-02-26 16:5135kV及以上的断路器，常采用“电气防跳”。

此种防跳继电器有有两个线圈，一个是供启动用的电流线圈，接在跳闸回路中；另一个是自保持用的电压线圈，通过本身的常开触点（TBJ1）接入合闸回路。

当合闸过程中，如正遇永久性故障，因而保护出口继电器触点BCJ 闭合，断路器跳闸，并起动防跳继电器TBJ。

若控制开关手柄（合闸按钮）未复归或其触点被卡住，以及自动合闸装置的合闸触点被卡住（没有分开），由于防跳继电器的触点TBJ1已经闭合，致使TBJ的电压线圈带电，起自保持的作用。

TBJ,TWJ HBJ防跳原理［内容摘要］:断路器防跳回路的作用是防止接点粘连的情况下，跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。

通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。

关键词：防跳；跳闸位置；合闸位置；重合闸；拒动1. 基本原理：1.1断路器防跳回路的作用是防止接点粘连的情况下，跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

操作机构qllJTfi图（1）图1接线为操作箱防跳回路原理图，其中TBJ是防跳继电器，当正常分、合闸时，对操作影响不大。

但一旦发生合闸于故障线路，手合继电器SHJ来不及分开或粘连，或自动装置的合闸接点ZHJ粘连时，如果没有防跳继电器时，断路器会发生反复的跳闸、合闸，短时间内多次切断故障电流，这是不允许的。

这种断路器的跳跃现象轻则对系统造成多次冲击，严重时可能使断路器爆炸。

接入防跳继电器后，当断路器手动分闸或保护装置跳闸时，都有跳闸电流流过TBJ的电流线圈，这时合闸回路TBJ的常闭TBJ1接点分开，合闸回路不通，如果合闸信号没有复归，将通过TBJ的常开接点TBJ2使TBJ的电压线圈得电，使其自保持，直到合闸信号返回。

这样TBJ就起到防止断路器反复分、合闸的作用。

接于分闸回路的TBJ电流线圈，要求其在分闸时造成的压降要小，规程规定不能大于控制电源额定电压的5% TBJ继电器的动作电流则不能大于分闸电流的50%保证TBJ在分闸过程中可靠动作。

1.2在有些断路器中已经考虑了防跳回路，它一般是由电压型继电器来完成防跳功能的。

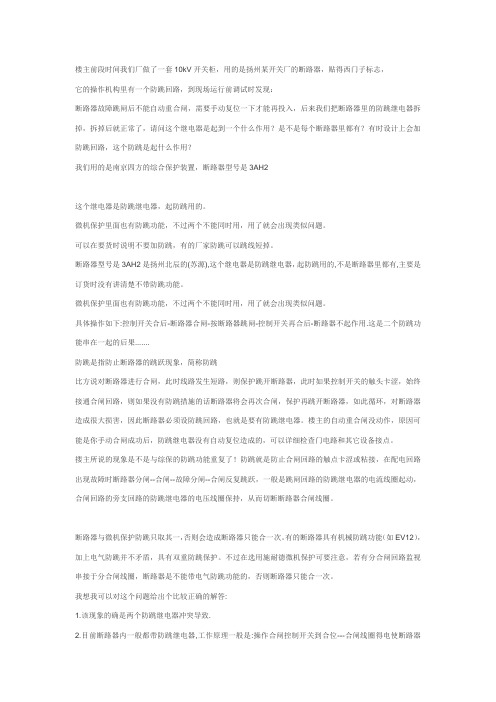

楼主前段时间我们厂做了一套10kV开关柜，用的是扬州某开关厂的断路器，贴得西门子标志，它的操作机构里有一个防跳回路，到现场运行前调试时发现：断路器故障跳闸后不能自动重合闸，需要手动复位一下才能再投入，后来我们把断路器里的防跳继电器拆掉，拆掉后就正常了，请问这个继电器是起到一个什么作用？是不是每个断路器里都有？有时设计上会加防跳回路，这个防跳是起什么作用？我们用的是南京四方的综合保护装置，断路器型号是3AH2这个继电器是防跳继电器，起防跳用的。

微机保护里面也有防跳功能，不过两个不能同时用，用了就会出现类似问题。

可以在要货时说明不要加防跳，有的厂家防跳可以跳线短掉。

断路器型号是3AH2是扬州北辰的(苏源),这个继电器是防跳继电器，起防跳用的,不是断路器里都有,主要是订货时没有讲清楚不带防跳功能。

微机保护里面也有防跳功能，不过两个不能同时用，用了就会出现类似问题。

具体操作如下:控制开关合后-断路器合闸-按断路器跳闸-控制开关再合后-断路器不起作用.这是二个防跳功能串在一起的后果.......防跳是指防止断路器的跳跃现象，简称防跳比方说对断路器进行合闸，此时线路发生短路，则保护跳开断路器，此时如果控制开关的触头卡涩，始终接通合闸回路，则如果没有防跳措施的话断路器将会再次合闸，保护再跳开断路器，如此循环，对断路器造成很大损害，因此断路器必须设防跳回路，也就是要有防跳继电器。

楼主的自动重合闸没动作，原因可能是你手动合闸成功后，防跳继电器没有自动复位造成的，可以详细检查门电路和其它设备接点。

搂主所说的现象是不是与综保的防跳功能重复了！防跳就是防止合闸回路的触点卡涩或粘接，在配电回路出现故障时断路器分闸--合闸--故障分闸--合闸反复跳跃，一般是跳闸回路的防跳继电器的电流线圈起动，合闸回路的旁支回路的防跳继电器的电压线圈保持，从而切断断路器合闸线圈。

断路器与微机保护防跳只取其一，否则会造成断路器只能合一次。

有的断路器具有机械防跳功能（如EV12），加上电气防跳并不矛盾，具有双重防跳保护。
