液压系统设计任务书

攀枝花学院学生课程设计说明书题目：液压传动课程设计——小型液压机液压系统设计学生姓名：学号：所在院系：机电工程学院专业：机械设计制造及其自动化班级：指导教师：职称：攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。

摘要液压机是一种用静压来加工金属、塑料、橡胶、粉末制品的机械，在许多工业部门得到了广泛的应用。

液压传动系统的设计在现代机械的设计工作中占有重要的地位。

液体传动是以液体为工作介质进行能量传递和控制的一种传动系统。

本文利用液压传动的基本原理，拟定出合理的液压传动系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格。

确保其实现快速下行、慢速加压、保压、快速回程、停止的工作循环。

关键词：液压机、课程设计、液压传动系统设计AbstractHydraulic machine is a kind of static pressure to the processing of metal, plastic, rubber, the powder product of machinery, in many industrial department a wide range of applications. The design of the hydraulic drive system in modern mechanical design work occupies an important position. Transmission fluid is the liquid medium for the work carried out energy transfer and control of a transmission system.This paper using hydraulic transmission to the basic principle of drawing up a reasonable hydraulic system map ,and then after necessary calculation to determine the liquid pressure system parameters , Then according to the parameters to choose hydraulic components specification. To ensure the realization of the fast down, slow pressure, pressure maintaining, rapid return, stop work cycle.Key words:hydraulic machine, course design, hydraulic transmission system design.目录摘要 (I)Abstract (II)1 任务分析 (1)1.1技术要求 (1)1.2任务分析 (1)2 方案的确定 (2)2.1运动情况分析 (2)3 工况分析 (3)3.1工作负载 (3)3.2 摩擦负载 (3)3.3 惯性负载 (3)3.4 自重 (3)3.5 液压缸在各工作阶段的负载值 (3)4 负载图和速度图 (5)5 液压缸主要参数的确定 (6)5.1 液压缸主要尺寸的确定 (6)5.2 计算在各工作阶段液压缸所需的流量 (6)6 液压系统图 (9)6.1 液压系统图分析 (9)6.2 液压系统原理图 (9)7 液压元件的选择 (11)7.1液压泵的选择 (11)7.2 阀类元件及辅助元件 (11)7.3油箱的容积计算 (12)8 液压系统性能的运算 (13)8.1 压力损失和调定压力的确定 (13)8.2 油液温升的计算 (14)8.3 散热量的计算 (15)结论 (17)参考文献 (18)1 任务分析1.1技术要求设计一台小型液压压力机的液压系统，要求实现快速空程下行—慢速加压—保压—快速回程—停止的工作循环，快速往返速度为V=5.6 m/min，加压速度1V=70mm/min,其往复运动和加速（减速）时间t=0.02s，压制力为320000N，运2动部件总重为40000N,工作行程400mm,（快进380mm，工进20mm）,静摩擦系数fs=0.2，动摩擦系数fd=0.1油缸垂直安装，设计该压力机的液压系统传动。

课程设计课程名称机电液综合设计项目题目名称卧式半自动组合机床液压系统及其有关装置设计学生学院机电工程学院专业班级08级机电（6）班学号学生姓名指导教师2011年12 月18 日广东工业大学课程设计任务书卧式半自动组合机床液压系统及其有关装置题目名称设计学生学院机电工程学院专业班级08机电6班姓名柳展雄学号3108000566一、课程设计的内容综合应用已学的课程,完成卧式半自动组合机床的液压系统的原理设计、液压系统的设计计算、液压系统元部件的选择、液压基本回路的实验验证、液压集成油路的设计、液压集成块的设计等。

二、课程设计的要求与数据1．机床系统应实现的自动工作循环（手工上料）→(手动启动) →工件定位（插销)→夹紧工件→动力头(工作台)快进→慢速工进→快退→停止→工件拔销→松开工件→（手工卸料）.要求工进完了动力头无速度前冲现象.工件的定位、夹紧应保证安全可靠,加工过程中及遇意外断电时工件不应松脱,工件夹紧压力、速度应可调,工件加工过程中夹紧压力稳定。

2．工件最大夹紧力为F j；工件插销定位只要求到位，负载力小可不予计算. 3．动力头快进、快退速度v1；工进速度为v2可调，加工过程中速度稳定；快进行程为L1，工进行程为L2；工件定位、夹紧行程为L3，夹紧时间t=1s。

4．运动部件总重力为G，最大切削进给力（轴向)为F t；5．动力头能在任意位置停止，其加速或减速时间为△t；；工作台采用水平放置的平导轨，静摩擦系数为f s，动摩擦系数为f d。

设计参数表三、课程设计应完成的工作(一）液压系统设计根据设备的用途、特点和要求，利用液压传动的基本原理进行工况分析，拟定合理、完善的液压系统原理图,需要写出详细的系统工作原理,给出电磁铁动作顺序表。

再经过必要的计算确定液压有关参数,然后按照所得参数选择液压元件、介质、相关设备的规格型号（或进行结构设计）、对系统有关参数进行验算等。

（二）系统基本回路的实验验证以小组为单位设计实验验证回路，经老师确认后，由该组成员共同去液压实验室在实验台上进行实验验证。

广东海洋大学工程学院液压与气压传动课程设计指导书张世亮编广东海洋大学机械工程系2001．8第一部分液压与气压传动课程设计的内容与要求一、液压传动与气压传动课程设计的目的及要求（一）设计目的液压传动与气压传动课程设计是一个综合实践教学环节。

通过该实践教学环节，要求达到以下三个目的：1．巩固和深化已学的理论知识，掌握液压系统设计计算的一般方法和步骤；2．能正确合理地确定液压站、执行机构，正确合理选用标准液压元件，能熟练地运用液压基本回路组合成满足基本要求的、高效、节能的液压系统；3．熟悉并会运用有关的国家标准、布颁标准、设计手册和产品样本等技术资料；4．能综合熟练地运用已学的力学、机械设计、电工学、机械制造、自动控制等知识来解决设计中碰到的实际问题，为今后进行毕业设计打下一个良好的基础。

(二)设计要求1.在进行本课程设计时要根据课程设计题目的具体要求，从实际出发综合考虑设计案的实用性、经济性、安全性、先进性及操作维修的方便性。

如果能用比较简单的回路实现系统的要求，就不必过分强调先进性，设计时并非是越先进越好。

同样在安全性、方便性要求较高的地方，就应不惜多用一些元件获采用性能较好的元件，不能单纯考虑简单、经济。

在设计过程中必须严肃认真，努力钻研，一丝不苟，精益求精，这样才能在设计思想、方法和技能各方面都获得较好的锻炼和提高。

2.本课程设计应在教师指导下由学生独立完成。

指导教师的作用在于指明设计思路，启发学生独立思考，解答疑难问题和按设计进度进行阶段审查。

学生必须发挥主观能动性，积极思考问题，分析和解决问题。

在设计时可以收集、参考同类机械的资料，但必须深入理解，经积极思考，消化吸收后再借鉴，不能简单抄袭。

3．设计中要正确处理参考已有资料与创新设计的关系。

设计是一项复杂、细致的劳动，任何设计都可不能是设计者脱离前人长期积累得资料而凭空想象出来的。

熟悉和利用已有资料，既可避免许多重复工作，加快设计进度；同时也是提高设计质量的一个重要保证。

哈工大华德学院毕业设计（论文）任务书姓名：院（系）：机电与汽车工程学院专业：机械设计制造及其自动化班号：任务起至日期：2013 年9 月10 日至2013 年12 月20 日毕业设计（论文）题目：卧式组合钻孔机床液压系统设计立题的目的和意义：目前液压技术发展迅猛，在各行各业中均有大量应用，在许多机床中都有体现，组合机床是大批量生产中的主要机械加工设备，因此通过本次毕业设计，培养学生综合运用液压传动、机械设计、工程系统等课程中所学理论知识的能力；强调设计的独创性和实用性，培养和提高设计者独立分析问题和解决实际问题的能力，为今后适应工作岗位和创造性地开展工作打下坚实基础。

技术要求与主要内容：技术要求：加工对象为变速箱箱体孔，材料为铸铁（硬度HB = 240），该钻孔机床主轴箱上有16根主轴，加工14个Ø13.9的孔和两个Ø8.5的孔；刀具为高速钢钻头，工件重400千克，加工动作顺序如下动力滑台快速趋近工件→I工进→II工进→加工结束快退→原位停止。

工作负载：工作切削阻力，I工进时轴向阻力F tI= 1400（N），II工进时轴向阻力F tⅡ = 8000（N）；滑台移动质量m = 510kg；工作速度：快进v快= 3.5m/min ≈ 0.06m/s；v快退= v快进I工进vⅠ = （80～100）mm/min = （1.33～1.67）×10-3 m/sII工进vⅡ = （30～50）mm/min = （5～8.33）×10-4 m/s加减速时间：Δt＝0.2 s。

滑台移动行程：快进S = 200mm，I工进S I = 100mm，II工进S II = 50mm滑台导轨型式：平导轨。

静摩擦系数f s = 0.2，动摩擦系数：f d = 0.1.工作性能要求：运动速度要平稳，滑台往复次数不大于30次/分，液压缸效率η= 0.9主要内容：对现有的卧式组合钻孔机床液压系统进行调研和分析，明确组合钻床液压系统的工作机理和分类，设计组合钻床液压系统中的相关部分，并对其进行总结。

毕业论文（设计）任务书一、毕业设计（论文）题目土压平衡式盾构机液压系统设计与分析二、学生姓名学号专业班级任务书发放日期2011年11月15日三、指导教师对毕业论文（设计）的进度安排及任务要求：1、主要任务与目标:任务与目标：分析总结盾构机的类型及发展趋势，完成土压平衡式盾构机液压系统的原理设计；进行系统的设计计算和确定系统各元件的选型型；利用automation软件对系统进行建模与仿真。

根据选型绘制液压系统安装阀块的零件图与装配图（2个左右）。

2、主要内容与基本要求:本毕业设计主要设计盾构机的液压控制系统，包括系统的原理设计，系统各元件的选型。

分析盾构机的优缺点、应用及发展趋势；利用automation 软件对系统进行建模与仿真，完成安装阀块的二维安装图和三维造型安装。

3、计划进度:2011.11.15-2012.2.20：查找资料，完成外文翻译、开题报告和文献综述；学习automation软件，并对基本回路进行建模；2012.2.21-3.15: 完成系统原理设计和计算；确定系统各元件的类型和控制初步设计，对系统进行建模仿真;2012.3.16-4.20：完成阀块的二维结构设计图纸，系统的电气控制仿真；2012.4.21-5.10：完成阀块三维造型设计；2012.5.11-5.25：完善图纸，撰写论文（说明书），打印装订并上交；2012.5.26-6.05：答辩。

4、主要参考文献:[1] 陈馈等编.盾构施工技术[M]. 人民交通出版社，2009[2] 路甬祥主编.液压气动技术手册[M].机械工业出版社，2002[3] 周文波著，盾构法隧道施工技术及应用，中国建筑工业出版社，2004起讫日期2011 年11 月15日至2012 年 6 月10日指导教师（签名）黄方平职称副教授四、院（系）审核意见：负责人（签名）年月日。

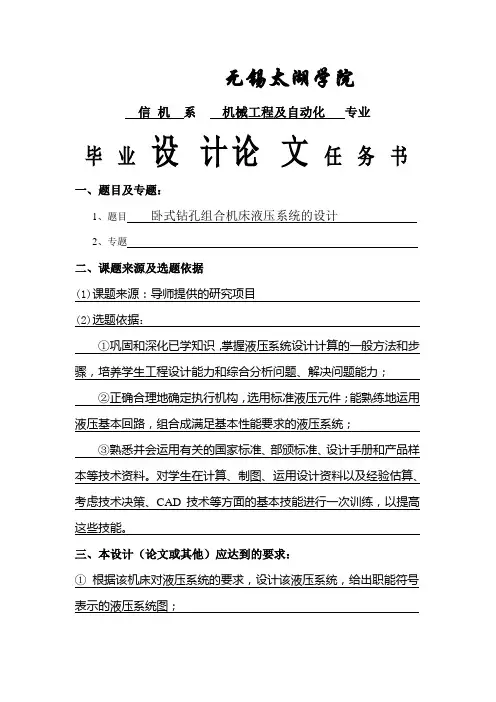

无锡太湖学院
信机系机械工程及自动化专业
毕业设计论文任务书一、题目及专题：
1、题目卧式钻孔组合机床液压系统的设计
2、专题
二、课题来源及选题依据
(1)课题来源：导师提供的研究项目
(2)选题依据：
①巩固和深化已学知识，掌握液压系统设计计算的一般方法和步骤，培养学生工程设计能力和综合分析问题、解决问题能力；
②正确合理地确定执行机构，选用标准液压元件；能熟练地运用液压基本回路，组合成满足基本性能要求的液压系统；
③熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。

对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、CAD技术等方面的基本技能进行一次训练，以提高这些技能。

三、本设计（论文或其他）应达到的要求：
①根据该机床对液压系统的要求，设计该液压系统，给出职能符号表示的液压系统图；
②正确选择液压元件，选定安装方式，绘制液压站总图；
③设计一动力油缸，给出油缸总图；
④可任选设计1～2个零件，画出零件图；
⑤完成设计说明书一份，有必要的文字阐述、图表及计算。

四、接受任务学生：
机械94 班姓名
五、开始及完成日期：
自2012年11月12日至2013年5月25日
六、设计（论文）指导（或顾问）：
指导教师签名
签名
签名
教研室主任
〔学科组组长研究所所长〕签名
系主任签名
2012年11月12日。

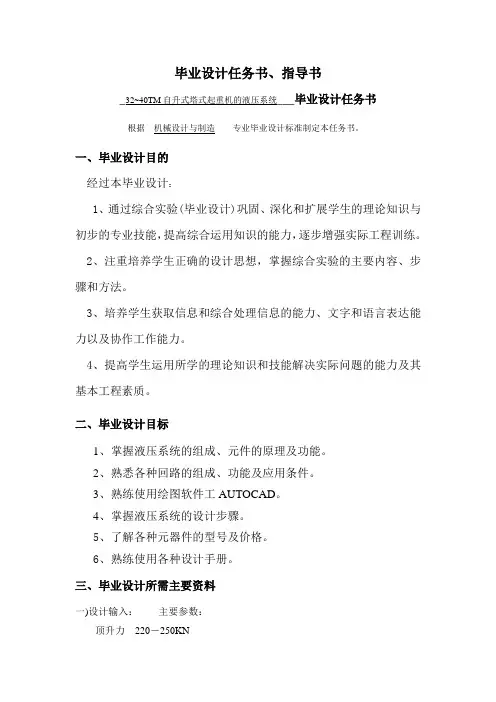

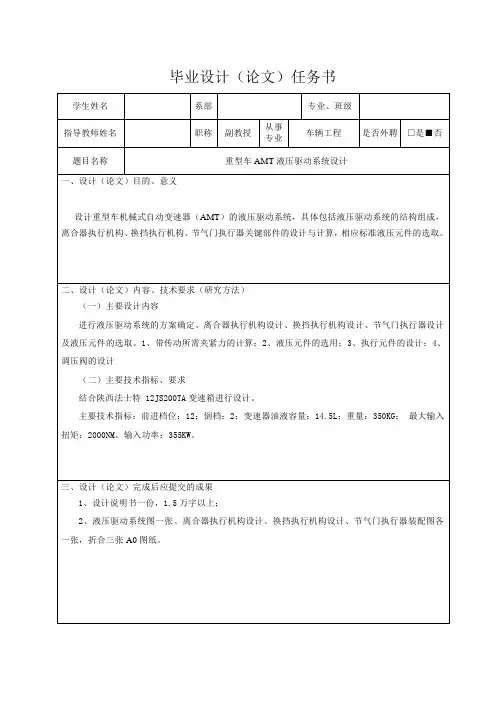

毕业设计任务书、指导书_32~40TM自升式塔式起重机的液压系统___毕业设计任务书根据__机械设计与制造____专业毕业设计标准制定本任务书。

一、毕业设计目的经过本毕业设计：1、通过综合实验(毕业设计)巩固、深化和扩展学生的理论知识与初步的专业技能，提高综合运用知识的能力，逐步增强实际工程训练。

2、注重培养学生正确的设计思想，掌握综合实验的主要内容、步骤和方法。

3、培养学生获取信息和综合处理信息的能力、文字和语言表达能力以及协作工作能力。

4、提高学生运用所学的理论知识和技能解决实际问题的能力及其基本工程素质。

二、毕业设计目标1、掌握液压系统的组成、元件的原理及功能。

2、熟悉各种回路的组成、功能及应用条件。

3、熟练使用绘图软件工AUTOCAD。

4、掌握液压系统的设计步骤。

5、了解各种元器件的型号及价格。

6、熟练使用各种设计手册。

三、毕业设计所需主要资料一)设计输入：主要参数：顶升力220－250KN工程行程1800mm顶升速度0.3－0.6m/min二)设计资料：1、《液压系统设元器件选型手册》周恩涛机械工业出版社2、《液压传动系统及设计》张利平化学工业出版社3、《机械制图》安淑女史俊青煤炭工业出版社4、《机械设计手册第四版（第一卷，第二卷）》成大先化学工业出版社5、《液压缸设计手册》吴振芳四、毕业设计主要内容设计一32~40TM自升式塔式起重机的液压系统。

利用AutoCAD 软件画出装配图及主要零部件图。

具体任务如下：图纸:1、液压缸装配图(1号图纸)2、.液压站总装图(1号图纸)3、液压缸缸体图(3号图纸)4、液压缸活塞图(3号图纸).5、液压缸活塞杆图(3号图纸)6、.液压系统图(3号图纸)包括毕业设计说明书一本，不小于1万字。

五、毕业设计成果要求1、毕业设计说明书的内容一般包括液压系统原理、液压元件选择及相关计算等几个部分。

①毕业设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；②毕业设计说明书文字一般不少于2万字；③说明书格式按系《毕业设计说明书编写要求》编制，采用计算机打印。

机械工程学院液压与气动技术课程设计题目：卧式单面多轴钻孔组合机床液压系统设计专业：机械设计制造与自动化班级：1301班*名：***学号：33指导教师：***《液压与气动技术》课程设计任务书目录1 负载与运动分析 (1)2 负载图和速度图的绘制 (1)3 确定液压缸的主要参数 (2)初选液压缸工作压力 (2)计算液压缸主要尺寸 (2)各阶段压力、流量、功率的计算 (3)4 液压系统图的拟定 (4)液压回路的选择 (4)液压回路的综合 (6)5 液压元件的选择 (8)液压泵的选择 (8)阀类元件及辅助元件的选择 (9)油管的选择 (9)油箱的计算 (10)6 液压系统性能的验算 (10)验算系统压力损失并确定压力阀的调整值 (10)快进 (10)工进 (11)快退 (11)油液温升验算 (11)7油箱设计……………………………………………………………………12壁厚、箱顶及箱顶元件的设计 (12)箱壁、清洗孔、吊耳、液位计设计 (13)箱底、放油塞及支架设计 (13)油箱内隔板及除气网设置 (13)1. 负载与运动分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。

因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：夹紧力，导轨摩擦力，惯性力。

在对液压系统进行工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载、惯性负载和机械摩擦阻力负载，其他负载可忽略。

1. 切削负载F W工作负载是在工作过程中由于机器特定的工作情况而产生的负载，对于金属切削机床液压系统来说，沿液压缸轴线方向的切削力即为工作负载。

切削负载(确定切削负载应具备机械切削加工方面的知识)用高速钢钻头(单个)钻铸铁孔时的轴向切削力F t (单位为N)为6.08.0t )HB W (5.25Ds F = (8—1)式中：D ——钻头直径，单位为mm ；s ——每转进给量，单位为mm ／r ； HBW ——铸件硬度,HBW=240。
