电机测绝缘操作

电机绝缘电阻测量方法
电机绝缘电阻测试是电机维修和保养中的一个重要步骤，通过测试电机绝缘电阻情况可以有效地评估电机的绝缘质量，预防因电机绝缘损坏导致的设备故障和人员伤害。

本文就围绕“电机绝缘电阻测量方法”进行详细介绍，让大家了解并掌握这一重要的测试技术。

第一步，准备测试仪器。

进行电机绝缘电阻测试时需要准备多用表或万用表、电流电压源、电池、测试线等仪器设备。

第二步，开展测试前的准备工作。

首先需要确保测试时与电机相连的外置设备、接地导线等有剪断，以避免电机带电。

然后将电源开关关闭，并将电机分接器拆下，与电机分离。

接着将多用表或万用表置于200MΩ检测档，将电流电压源改为电压输出模式，并将输出电压调至500V。

第三步，测试电机绝缘电阻。

将测试线的两个夹子分别连接电机绕组两端，然后接通电源，输出电压电流，记录电表读数，即为电机的绝缘电阻值。

在进行测试时需要注意，测试线应与金属物体保持一定距离，以避免产生电晕放电。

第四步，评估测试结果。

当电机的绝缘电阻值高于标准值时，说明电机的绝缘质量较好；反之，如果电机绝缘电阻值低于标准值，说明电机存在绝缘漏电现象，需要重视并及时进行维修处理。

总而言之，通过了解电机绝缘电阻测试方法，可以提高我们对于电机的安全运行保障，并预防电机损坏和安全事故的发生。

因此，对于电机维修和保养人员来说，掌握并严格执行这一测试流程是十分必要的。

电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。

电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏，以及判断电机的绝缘性能是否达到所要求的标准。

本文将介绍几种常用的电机绝缘电阻测量方法。

一、直流电压法（DC Voltage method）直流电压法是一种常用、简单的测量电机绝缘电阻的方法。

其原理为：使用直流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线（通常是电机的绕组）相连接，将负极接地。

3.使用直流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取直流电压表上的绝缘电阻值。

使用直流电压法测量电机绝缘电阻时需要注意以下几点：1.测量时要正确选择适当的直流电压，通常电压不宜过高，可以根据电机的额定电压选择。

2.在测量前应确保测量仪器的准确性和可靠性，防止测量结果的误差。

3.使用直流电压法时要小心触摸电机的绝缘线，以免发生触电事故。

二、交流电压法（AC Voltage method）交流电压法也是一种常用的测量电机绝缘电阻的方法。

其原理为：使用交流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线相连接，将负极接地。

3.使用交流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取交流电压表上的绝缘电阻值。

与直流电压法类似，使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。

三、双臂电桥法（Kelvin Bridge method）双臂电桥法是一种精确测量绝缘电阻的方法。

它通过使用双臂电桥来测量电机的绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

三相异步电动机绝缘电阻的测量方法绝缘电阻的测量方法主要包括直流电阻法和交流电压法。

下面将对这两种方法进行详细的介绍。

1.直流电阻法：直流电阻法是最常用的一种测量绝缘电阻的方法。

该方法利用直流电进行测量，可以得到较为准确的结果。

具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一端连接到测量仪器的正极，将另一端接到需要测量的绕组上。

（3）将电机的其他绕组接地，以保证电机的机壳与地之间绝缘。

（4）当电机绝缘处理完毕后，测量仪器会在正极和绕组之间加上一个特定的直流电压。

（5）根据测量仪器上的指示，读取绝缘电阻值。

直流电阻法的优点是测量结果准确可靠，但其缺点是测量时间相对较长。

2.交流电压法：交流电压法是一种快速测量绝缘电阻的方法。

该方法通过施加交流电压，测量绝缘电流来推算绝缘电阻。

具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一组电极连接到需要测量的绕组上，另一组电极连接到电源上。

（3）当电机绝缘处理完毕后，输入特定频率和电压的交流电源。

（4）通过交流电流表测量电机绕组的接地电流。

（5）根据测量的电流以及电源的电压和频率，计算绝缘电阻值。

交流电压法的优点是测量时间较短，但其缺点是测量结果相对于直流电阻法略有偏差。

需要注意的是，在进行绝缘电阻测量时，一定要确保电机的电源已经断电，并在测试前进行完全绝缘处理，以避免电击的风险。

此外，无论采用直流电阻法还是交流电压法进行测量，都应根据电机的具体情况和使用要求，选择适当的测试工具和参数，以确保测量结果的准确性和可靠性。

综上所述，通过直流电阻法和交流电压法可以测量三相异步电动机的绝缘电阻，以评估电机的绝缘状况。

在实际操作中，应根据电机的具体情况选择合适的测量方法，并遵循相关安全规范，以确保测量结果的准确性和安全性。

如何测量电机绝缘
测量电机绝缘主要分两种，一种是绕组对地绝缘，还有就是绕组相间绝缘。

都是使用兆欧表（摇表）测量。

另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。

测量绕组对地绝缘时，要把电机的接线全都拆掉。

先检查摇表的好坏，做开路、短路试验。

摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。

三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。

相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。

最低要求是每伏一K ，即；1K / V 380V的电机是380K。

一般要大于0.5兆。

层间绝缘使用万用表测量，就是通过比较三个绕组的直流电阻值来推断绕组是否存在层间（匝间）短路的故障。

当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

假如是三相沟通电机，测量电机三相绕组的相间和对地的绝缘电阻。

假如是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。

按被测电机电压等级选择相应的摇表。

测量步骤: ---断开电源---对地放电---假如是三相沟通电机打开中
心点（假如可以）---假如是直流电机，提起电刷。

---用摇表分别检测相间和对地绝缘电阻---对地放电---恢复线路---记录绝缘电阻，及环境温度在案。

电动机绝缘电阻测量方法 - 电动机一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以推断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，渐渐摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应留意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

绝缘电阻值一般是依据电机电压等级不同，范围也有不同。

A、6KV电动机应使用1000V--2500V摇表测绝缘电阻，其值不应低于6MΩ。

B、380V电动机使用500V摇表测量绝缘电阻,其值不应低于0.5MΩ。

C、容量为500KW以上的电动机吸取比R60"/R15"不得小于1.3，且与前次相同条件上比较，不低于前次测得值的1/2，低于此值应汇报有关领导。

另外，电动机停用超过7天以上时，启动前应测绝缘，备用电机每月测绝缘一次。

电动机发生淋水进汽等特别状况时启动前必需测定绝缘。

电动机测绝缘方法及注意事项电动机是现代机械化生产过程中常用的动力源，正常工作时需要维持良好的绝缘性能。

电动机绝缘性能的可靠性，不仅关系到电机的正常运转，也关乎到人身安全。

对电动机的绝缘性能进行测量和检测非常重要。

本文将从电动机绝缘性能的测量方法和注意事项两个方面展开详细描述。

一、电动机绝缘性能的测量方法测量电动机绝缘性能有多种方法，下面介绍比较常用的几种方法。

1、绝缘电阻测试法绝缘电阻测试法是一种较为简便的电动机绝缘性能测量方法，常用的设备是万用表或绝缘电阻测试器。

测试方法是将万用表或绝缘电阻测试器的电极分别接在电动机的绕组和地，测量绝缘电阻的值。

通常情况下，电机的绝缘电阻值应该大于数十兆欧姆。

如果电机的绝缘电阻比预期值低，则表明电机的绝缘性能存在问题，需要进一步检修。

2、绕组电容测试法绕组电容测试法是一种测量电动机绝缘性能的高精度方法，通常采用的测试仪器是绝缘电阻测试器或介电常数测试仪。

这种测试法的核心是测量电动机绕组的电容值，通过电容值对电动机的绝缘性能进行评估。

绕组电容测试法适用于对高压电机或中小型电机绝缘性能进行测试。

3、局放测试法局放测试法是一种能够精确评估电动机绝缘性能的测试方法。

其原理是利用电场效应和载波效应，测量电动机内部放电的强度和时序特征。

局放测试可以评估电动机的局部放电强度值、放电时序和放电位置，有助于快速发现电动机绝缘存在的潜在问题。

二、电动机绝缘性能测量过程中的注意事项进行电动机绝缘性能测量时需要注意以下几点。

1、测量前进行电气断电电动机绝缘性能测试前，必须拔掉电源插头，并采取其他安全措施。

断电操作可有效避免电机绕组进入有害电压的危险。

2、测量仪器需合适电动机绝缘性能测量仪器需要与测量要求相匹配。

低压电机可以使用手持电池万用表进行测试，而高压电机需要使用绝缘电阻测试仪进行测试。

正确选择测量仪器可提高测量准确度，并更好地满足不同电机应用的要求。

3、测试时请注意保持电机干燥测量电动机绝缘性能时，需要注意保持电机、测量仪器和环境相对干燥，以确保测量结果准确无误。

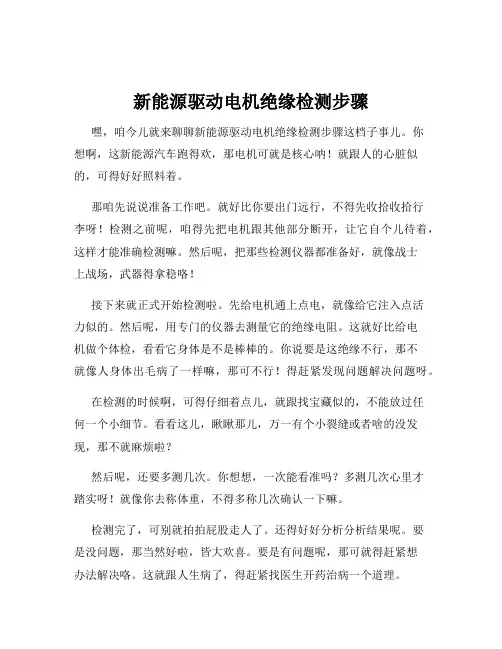

新能源驱动电机绝缘检测步骤嘿，咱今儿就来聊聊新能源驱动电机绝缘检测步骤这档子事儿。

你想啊，这新能源汽车跑得欢，那电机可就是核心呐！就跟人的心脏似的，可得好好照料着。

那咱先说说准备工作吧。

就好比你要出门远行，不得先收拾收拾行李呀！检测之前呢，咱得先把电机跟其他部分断开，让它自个儿待着，这样才能准确检测嘛。

然后呢，把那些检测仪器都准备好，就像战士上战场，武器得拿稳咯！接下来就正式开始检测啦。

先给电机通上点电，就像给它注入点活力似的。

然后呢，用专门的仪器去测量它的绝缘电阻。

这就好比给电机做个体检，看看它身体是不是棒棒的。

你说要是这绝缘不行，那不就像人身体出毛病了一样嘛，那可不行！得赶紧发现问题解决问题呀。

在检测的时候啊，可得仔细着点儿，就跟找宝藏似的，不能放过任何一个小细节。

看看这儿，瞅瞅那儿，万一有个小裂缝或者啥的没发现，那不就麻烦啦？然后呢，还要多测几次。

你想想，一次能看准吗？多测几次心里才踏实呀！就像你去称体重，不得多称几次确认一下嘛。

检测完了，可别就拍拍屁股走人了。

还得好好分析分析结果呢。

要是没问题，那当然好啦，皆大欢喜。

要是有问题呢，那可就得赶紧想办法解决咯。

这就跟人生病了，得赶紧找医生开药治病一个道理。

你说这新能源驱动电机的绝缘检测重要不重要？那肯定重要啊！它关系到整个车能不能安全运行呢。

要是绝缘出了问题，那后果可不堪设想。

就好像房子的根基不牢，那还能住得安稳吗？所以啊，咱可不能小瞧了这绝缘检测的步骤。

每一步都得认真对待，不能马虎。

咱得像爱护自己的宝贝一样爱护这新能源驱动电机，让它好好为我们服务，带着我们在马路上欢快地跑起来。

你说是不是这个理儿？咱可不能让它关键时刻掉链子呀！大家都记住这些步骤了吗？一定要好好执行哦！。

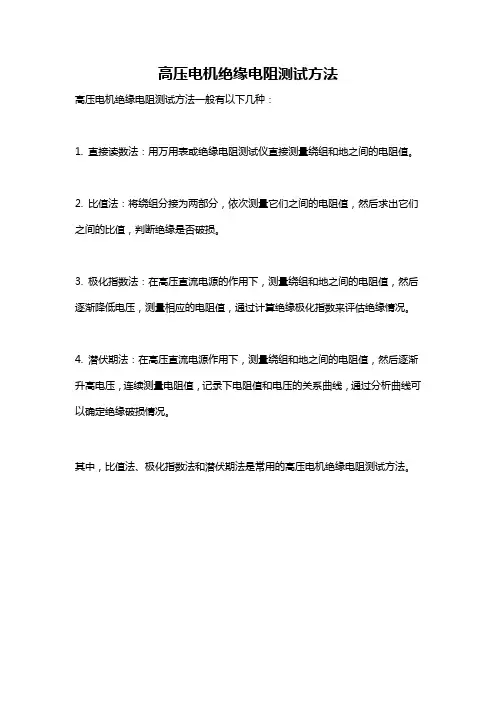

高压电机绝缘电阻测试方法
高压电机绝缘电阻测试方法一般有以下几种：
1. 直接读数法：用万用表或绝缘电阻测试仪直接测量绕组和地之间的电阻值。

2. 比值法：将绕组分接为两部分，依次测量它们之间的电阻值，然后求出它们之间的比值，判断绝缘是否破损。

3. 极化指数法：在高压直流电源的作用下，测量绕组和地之间的电阻值，然后逐渐降低电压，测量相应的电阻值，通过计算绝缘极化指数来评估绝缘情况。

4. 潜伏期法：在高压直流电源作用下，测量绕组和地之间的电阻值，然后逐渐升高电压，连续测量电阻值，记录下电阻值和电压的关系曲线，通过分析曲线可以确定绝缘破损情况。

其中，比值法、极化指数法和潜伏期法是常用的高压电机绝缘电阻测试方法。

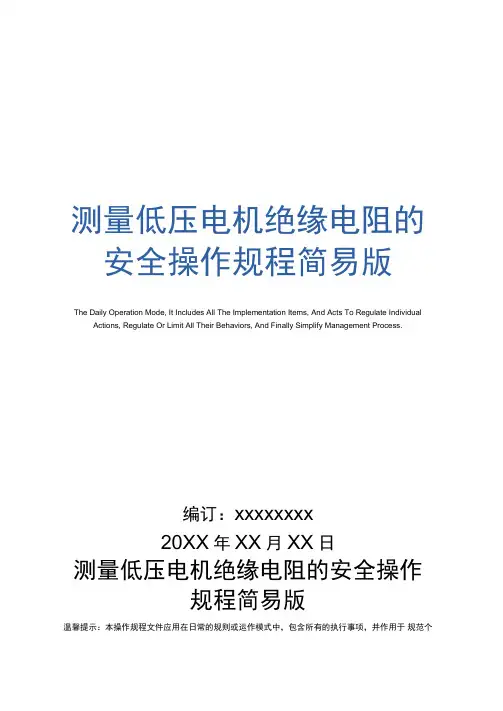

测量低压电机绝缘电阻的安全操作规程简易版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：xxxxxxxx20XX年XX月XX日测量低压电机绝缘电阻的安全操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

a•低压电机遇有下列情况之一应测量电机绝缘电阻⑴水泵电机跳闸后。

⑵已停止运行七天以上。

⑶电机维修后。

⑷安装新的电动机。

⑸在雷雨雷电时严禁测试电阻。

b.测量绝缘电阻的操作顺序：（1）被测电机必须处于静止状态。

⑵拉开被测电机分空气开关' 刀开关，挂“禁止合闸，有人操作”警告牌。

⑶测量前检查被测电机、电缆头确无电压后，证实被测电机上无人工作后方可测试。

⑷测量电机结束后，将被测电机设备对地放电。

⑸以上工作必须有2人在场，一人操作，一人监护。

该位置可填写公司名或者个人品牌名Company name or persona I brand name can be filled in this pos i t i on。

直流电机绝缘电阻的测量方法嘿，朋友们！今天咱就来唠唠直流电机绝缘电阻的测量方法。

这事儿啊，就好比咱给电机做个体检，看看它是不是健康着呢！你想啊，直流电机就像咱家里的宝贝电器，得好好照顾不是？那怎么知道它是不是好好的呢？这就得靠测量绝缘电阻啦！就好像咱人要去体检量血压啥的，一个道理嘛。

首先呢，你得准备好工具，就像医生得有听诊器啥的。

咱得有个合适的绝缘电阻测试仪，这可是关键家伙事儿。

然后呢，把电机停下来，可别让它还在那呼呼转着就去测，那能测准吗？就好比你跑步的时候量心跳，那能准嘛！等它安静下来，就可以开始操作啦。

把测试仪的两个探头啊，一个接到电机的绕组上，另一个呢，接到电机的外壳或者其他合适的地方。

这就好比给电机搭了个小桥，让电流能从这头流到那头。

接着，按下测试按钮，看着测试仪上的数字跳啊跳的。

这时候你就得瞪大眼睛瞧仔细啦，可别眨眼睛，不然错过了关键数据咋办。

嘿，你说这像不像咱小时候等考试成绩公布啊，心里那个紧张又期待！等数字稳定了，那就是咱要的绝缘电阻值啦。

要是这个值够大，那就说明电机这绝缘性能好着呢，就像咱身体倍儿棒一样。

要是值太小了，那可得注意啦，就像咱身体有点小毛病，得赶紧找找原因，看看是哪儿出问题了。

测完了，可别就把工具一扔不管啦。

得把测试仪好好收起来，就像咱把宝贝东西放好一样。

不然下次要用的时候找不到，那可就麻烦咯。

咱说这直流电机绝缘电阻的测量啊，其实不难，但得细心。

就跟咱做事儿一样，得认真对待，才能有好结果。

你要是马马虎虎的，那可不行。

所以啊，大家记住咯，要想让直流电机好好工作，这绝缘电阻的测量可不能马虎。

时不时给它来个体检，咱心里也踏实不是？这就是咱对直流电机的关爱呀，它也会好好回报咱，给咱卖力工作的！怎么样，是不是觉得挺有意思的？快自己去试试吧！。

高压电机绝缘电阻测试方法
高压电机是工业生产中经常使用的一种电机，因其使用的电压较高，所以在使用过程中绝缘电阻的测试非常重要。

下面介绍一种常用的高压电机绝缘电阻测试方法。

1.测试前准备
首先，需要准备测试仪器，包括万用表、绝缘电阻测试仪等。

同时，需要将高压电机的电源全部切断，并将所有电缆、导线等松开，保证高压电机处于断电状态。

2.测试步骤
将绝缘电阻测试仪的测试线分别连接到高压电机的绕组和地线上，并将测试仪的电源打开。

然后，使用万用表测量高压电机的电阻值，记录下来。

3.测试结果分析
如果测试结果表明高压电机的绝缘电阻值符合标准要求，则说明高压电机的绝缘性能良好，可以正常使用。

如果测试结果表明高压电机的绝缘电阻值低于标准要求，则说明高压电机的绝缘性能存在问题，需
要及时维修或更换。

总之，高压电机绝缘电阻测试是一个非常重要的工作，可以有效地保证高压电机的安全运行。

在测试过程中，需要注意操作规程，确保测试结果的准确性。

摇测电动机绝缘步骤
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
摇测电动机绝缘步骤：
1、选用合格且合适的摇表，对于额定电压500V以上电动机选用1000-2500V 摇表，对于额定电压500V以下选用500V摇表。

使用前检查兆欧表是否完好将兆欧表水平且平稳放置，检查指针偏转情况：将 E、L 两端开路，以约 120r/min 的转速摇动手柄，观测指针是否指到“∞”处；然后将 E、L 两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。

2、测量前，必须验明并确认被测设备三相确无电压，也无突然来电的可能性
3、测量电机或设备绝缘电阻时，E 端接电机或设备外壳，L 端接被测绕组的一端；
4、由慢到快摇动手柄，直到转速达 120r/min 左右，保持手柄的转速均匀、稳定，一般转动 1 min ，待指针稳定后读数
5、即500V以下电动机遥测绝缘电阻在Ω以上为合格。

6、测量结束后，应将被测设备充分放电
7、将摇测的绝缘数进行记录并汇报班长。

注意：变频电机摇绝缘时必须将变频器上的电机电源线解离，方可摇绝缘。

否则会烧毁变频器。

直流电机测绝缘步骤
嘿，咱今儿就来讲讲直流电机测绝缘的那些事儿哈！
你想啊，直流电机就好比咱家里的电器，要是绝缘出了问题，那可不得了哇！就像电器漏电一样，危险得很呢！那怎么给它测绝缘呢？
首先呢，咱得把电机跟其他东西断开连接，就像一个人要独立做事儿，不能有其他干扰呀！然后呢，准备好专门的测试仪器，这就好比战士上战场得拿好武器一样。

接着呀，把测试仪器的探头轻轻放在电机的相关部位上，这可得小心仔细着点儿，不能马虎！这时候就像医生给病人检查身体，得认真找问题呢。

然后看着仪器上显示的数值，就知道这绝缘情况咋样啦。

要是数值正常，那还好，咱就放心啦。

可要是数值不正常呢？那咱就得好好找找原因咯，是电机哪里出了问题呀？是不是有啥地方破皮啦？还是有啥杂质进去啦？这就跟咱人身体不舒服，得赶紧找病因一个道理。

你说这测绝缘重要不重要？那肯定重要哇！就好比建房子得打好地基一样，绝缘要是没弄好，这电机运行起来能安心吗？肯定不行呀！所以咱可不能小瞧了这测绝缘的步骤。

在测的时候，还得注意环境呢，不能太潮湿啦，也不能有太多灰尘
啥的，不然也会影响测试结果呀！这就跟咱考试得有个安静干净的环
境一样，才能发挥好嘛。

而且哦，这测绝缘可不是一锤子买卖，得定期测测，就像咱得定期
体检一样，这样才能及时发现问题，及时解决呀！不然等出了大问题，那可就麻烦啦！
总之呢，直流电机测绝缘这事儿，大家可得重视起来，按照步骤一
步一步来，别嫌麻烦，这都是为了安全，为了让电机好好工作呀！可
别不当回事儿哟！。

发电机测量绝缘的操作方法及注意事项嘿，朋友们！今天咱来聊聊发电机测量绝缘这档子事儿。

这可太重要啦，就像我们要保持身体健康一样，发电机也得时刻关注它的绝缘情况呢！先来说说操作方法哈。

咱得准备好合适的测量工具，这就好比战士上战场得有称手的兵器呀！然后把发电机停下来，让它好好休息一下。

接着，就可以开始测量啦。

把测量仪器的探头准确地放在该放的地方，可别放错啦，不然得出的数据可就不靠谱咯！就像射箭得瞄得准才能射中靶心一样。

再讲讲注意事项，这可多了去了。

测量的时候环境得干净整洁，不能有乱七八糟的干扰物，这就跟我们学习得找个安静的地方一个道理。

而且要确保测量仪器是正常工作的呀，要是它本身就有问题，那测出来的能准吗？这就好像让一个生病的医生给别人看病，能放心吗？还有啊，操作人员得专业，得懂行，不能瞎捣鼓。

这可不是闹着玩的，万一弄错了，那后果可不堪设想啊！这就跟开飞机一样，得专业的飞行员才行啊！在测量过程中，可千万不能马虎大意。

每一个细节都得注意到，一个小疏忽都可能导致大问题。

就像盖房子，一块砖没放好可能整座房子都不稳。

而且要严格按照规定的步骤来，不能随心所欲。

这可不是画画，可以自由发挥，这是科学，得严谨！大家想想，如果发电机的绝缘出了问题，那会怎么样？那可就像人的身体失去了免疫力一样，容易生病啊！所以我们一定要重视发电机测量绝缘这件事，把它做好，做到位。

只有这样，我们的发电机才能健康地工作，为我们提供源源不断的动力。

这可不是小事一桩啊，这是关系到我们生产生活的大事！所以大家一定要牢记这些操作方法和注意事项，认真对待，不能有丝毫马虎。

让我们一起为发电机的健康保驾护航吧！。
