发电机的保护配置与整定计算1.发电机过载保护：发电机过载保护的主要目的是保护发电机的发电绕组和冷却系统免受过负荷运行的影响。
过载保护通常通过测量发电机的电流来实现。
当电流超过额定值时，过载保护装置会发出警报并切断电源，以防止过载引起的发电机损坏。
过载保护的整定计算包括确定额定电流、过载比和过载动作时间等参数。
2.发电机短路保护：发电机短路保护的目的是在发生短路故障时尽快切断电源，以避免发电机受到二次短路电流的损害。
短路保护通常采用电流和时间两种保护方式，电流保护是通过测量发电机的电流来实现，当电流超过设定值时，保护装置会发出动作信号；时间保护则是根据故障时的电流和时间曲线来判断是否需要动作。
3.发电机接地保护：发电机接地保护主要用于检测和切断发电机的接地故障。
接地故障通常会导致电流异常增大，可能引发发电机的绝缘损坏。
常用的接地保护方法包括零序电流保护、低阻接地保护和绝缘监测保护等。
整定计算包括确定接地电流的阈值、根据发电机的实际容量和电流曲线来选择保护参数等。
4.发电机不平衡保护：发电机在运行过程中可能会出现相间短路和不平衡电压等故障，不平衡保护的目的是在故障发生时切断电源，保护发电机不受损害。
不平衡保护常用的方法包括电流差动保护和电压不平衡保护。
整定计算包括确定不平衡电流的阈值、根据发电机的容量和电压曲线选择保护类型和参数等。
以上是对发电机保护配置与整定计算的简要介绍，详细的保护配置和整定计算需要根据具体的发电机类型、容量和工作环境等进行。
在实践中，通常需要依靠经验、标准和专业软件来完成保护配置与整定计算。
同时，为了保证发电机的可靠性和安全性，还需要定期的检查和维护。

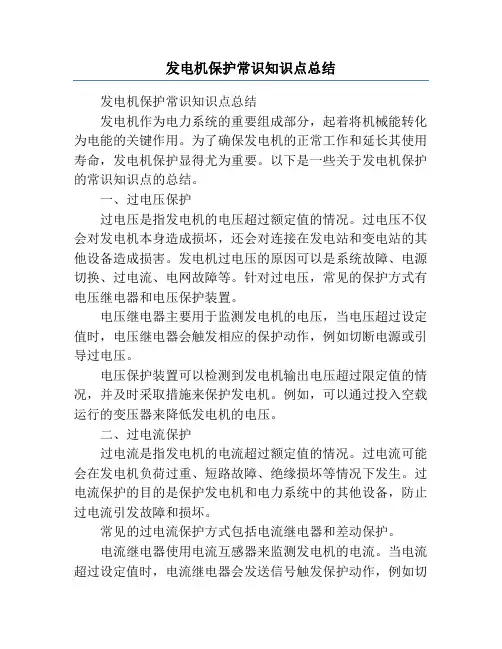

发电机保护常识知识点总结发电机保护常识知识点总结发电机作为电力系统的重要组成部分，起着将机械能转化为电能的关键作用。
为了确保发电机的正常工作和延长其使用寿命，发电机保护显得尤为重要。
以下是一些关于发电机保护的常识知识点的总结。
一、过电压保护过电压是指发电机的电压超过额定值的情况。
过电压不仅会对发电机本身造成损坏，还会对连接在发电站和变电站的其他设备造成损害。
发电机过电压的原因可以是系统故障、电源切换、过电流、电网故障等。
针对过电压，常见的保护方式有电压继电器和电压保护装置。
电压继电器主要用于监测发电机的电压，当电压超过设定值时，电压继电器会触发相应的保护动作，例如切断电源或引导过电压。
电压保护装置可以检测到发电机输出电压超过限定值的情况，并及时采取措施来保护发电机。
例如，可以通过投入空载运行的变压器来降低发电机的电压。
二、过电流保护过电流是指发电机的电流超过额定值的情况。
过电流可能会在发电机负荷过重、短路故障、绝缘损坏等情况下发生。
过电流保护的目的是保护发电机和电力系统中的其他设备，防止过电流引发故障和损坏。
常见的过电流保护方式包括电流继电器和差动保护。
电流继电器使用电流互感器来监测发电机的电流。
当电流超过设定值时，电流继电器会发送信号触发保护动作，例如切断电源或引导过电流。
差动保护比电流继电器更为精确，它可以同时检测到发电机的输入和输出电流的差异。
如果差异超过设定值，差动保护将触发相应的保护动作。
三、频率保护频率是发电机运转状态的一个重要指标。
频率变化可能是由于发电机负荷突变、电网故障、发电机转速变化等原因引起的。
频率过高或过低都可能对发电机和连接设备造成损坏。
频率保护的主要目的是监测发电机频率的变化并触发相应的保护动作。
常见的频率保护装置有频率继电器和频率保护装置。
频率继电器通过监测发电机的输出频率来保护发电机。
一旦频率超出设定范围，频率继电器会触发保护动作。
频率保护装置可以通过调整发电机与电网之间的连接方式来稳定频率。
发电机保护1 对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。
(1)纵联差动保护:为定子绕组及其引出线的相间短路保护。
(2)横联差动保护:为定子绕组一相匝间短路保护。
只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。
(3)单相接地保护:为发电机定子绕组的单相接地保护。
(4)励磁回路接地保护:为励磁回路的接地故障保护。
(5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。
(6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。
中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。
(7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。
(8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。
(9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。
(10)失步保护:反应大型发电机与系统振荡过程的失步保护。
(11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。
发电机保护简介1、发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。
