产品名称:亚德客调压阀AR2000选型手册
煤气调压阀是杠杆式压差反馈控制调压的。
气瓶里的燃气是液态的，压力太高，必须减压才适合通往炉具燃烧。
煤气调压阀坏了必须换新的。
后果1，不出气；后果2，不减压。
不减压，容易造成胶管脱落，泄漏燃气，后果不堪设想。
减压原理：高压介质通过一个小孔充到一个相对较大的腔里实现减压，实际上是靠截流减压。
膜片或活塞的两面一面是出口腔，一面是人为给的压力，并且控制小孔大小的阀杆和膜片（活塞）相连。
亚德客气缸系列与特点irTAC亚德客企业是台湾最大之气动元件生产商。
主要项目有电磁阀、气缸、气源处理器、手动阀、机动阀、脚踏阀及油压缓冲器等。
气缸的特点document.write（''）是：1）仅一端进（排）气，结构简单，耗气量小。
2）用弹簧力或膜片力等复位，压缩空气能量的一部分用于克服弹簧力或膜片张力，因而减小了活塞杆的输力。
3）缸内安装弹簧、膜片等，一般行程较短；与相同体积的双作用气缸相比，有效行程小一些。
4）气缸复位弹簧、膜片的张力均随变形大小变化，因而活塞杆的输出力在行进过程中是变化的。
由于以上特点，单作用活塞气缸多用于短行程。
其推力及运动速度均要求不高场合，如气吊、定位和夹紧等装置上。
单作用柱塞缸则不然，可用在长行程、高载荷的场合。
气缸系列document.write（''）:SI气缸标准气缸（无拉杆式）标准气缸（拉杆式）不锈钢迷你气缸铝合金迷你气缸超大型薄气缸多位置固定气缸双轴气缸滑如气缸等;台湾亚德客（AIRTAC）电磁阀（三口二位/五口二三位）;手动阀（三口二位/五口二三位）;电磁阀（二口二位）;台湾亚德客（AIRTAC）电磁阀型号：4V310/4V320/4V330/4A310/4A320/4A330系列电磁阀4V330V-10、4V330C-10DC24V、4V310-10AC220V台湾亚德客（AIRTAC）气源处理元件:ACBC系列三联件,AFCBFC系列二联件,台湾亚德客（AIRTAC）AFRBFR系列调压过滤器,AFBF系列过滤器,台湾亚德客（AIRTAC）ARBR系列调节器压阀,AXBL系列给油器,SR系列调压阀,系列：4v,4A,4F,4H,3V1,2V,2W,2S,2L,2P,FRLs,S3,SC,SU,SI,MAL,MA,MAC,TN,SDA,SDAS,AC,AD,CS1,MD,STM,ASC...功能：2/2,3/2,4/2,5/2,5/3接口：M5,1/8,1/4,3/8,1/2缸径：16，20，25，32，40，50，63，80，100，125，160，200选项：常闭，常开，NAMUR安装，管接式，匯流板式，單作用，双作用，双轴可调气缸，多位置行程，轴芯止回转型类别档案薄型气缸SDA,SSA,STA,SDAD,SDAJ,SDAT,SDAW,SDASensorSwitch不绣钢气缸MA,MAC,MSA,MAD,MACD,MAJ,MACJ,MAR,MARCMAAccessories&SensorSwitch铝合金气缸MAL,MSAL,MALD,MALJ,MALAccessories&SensorSwitch标准气缸SC SC,SCD,SCJ,SCT,SCAccessories&SensorSwitch标准气缸SU SU,SUD,SUJ,SUAccessories&SensorSwitchISO气缸SI SI,SID.SIJ,SIAccessories&SensorSwitch自由安装气缸MD,MSD,MTD,MDD,MDJ,MK,MSK,MTK,MKD,MKJ,MDSensorSwitch双轴及滑台气缸TN,STM,TNSensorSwitch,STMSensorSwitch电磁阀/气控阀3V,3A,4V,4A,NAMUR,Manifold两通阀2W,2WH,2V,2L,2P气源处理器AC,BC,AFC,BFC,AFR,BFR,AF,BF,AR,BR,AL,BL,手动阀/机械阀4H,4F,S3,ASC缓冲器AC/AD,HR参考一、气动元件：德国品牌：德国FESTO气动元件，德国宝德BURKERT电磁阀，德国海隆诺冠;日本品牌：日本SMC气动元件日本CKD气动元件小金井气动元件日本NOK;韩国品牌：韩国YPC气动元件，韩国TKC 韩国YSC气动元件TPC气动元件;意大利品牌：意大利UNIVER，意大利康茂盛，美国ASCO电磁阀，美国ROSS二、工控产品：德国品牌：德国PILZ继电器，德国IFM传感器，德国海德汉HEIDENHAIN，德国P+F传感器，德国RENCON编码器;德国TURCH图尔克，德国赫斯曼工业交换机日本品牌：日本欧姆龙传感器日本神视日本基恩士，日本奥普士;日本SUMTAK(盛太克)编码器，日本内密控编码器，三、液压元件美国NUMATICS纽曼帝克，PARKER气动液压，VICKERS威格士，美国MOOG，美国FAIRCHILD，美国ROSEMOUNT 罗斯蒙特，美国丹尼逊德国HAWE哈威德国REXROTH力士乐，HYDAC贺德克，德国E+H日本油研(YUKEN)日本不二越NACHI，日本TOYOOKI丰兴日本大金意大利ATOS阿托斯。
产品名称：SMC三联件选型手册
即，在气动技术中，将空气过滤器（F）、减压阀（R）和油雾器（L）三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。
空气过滤减压阀设计轻小，安装方便，因此，它与气动变送器，气动调节器等产品安装在一起配套使用。
若将空气过滤器的减压阀设计成一个整体，成为二联件。
气源处理三联件包括空气减压阀、过滤器、油雾器三大件，减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

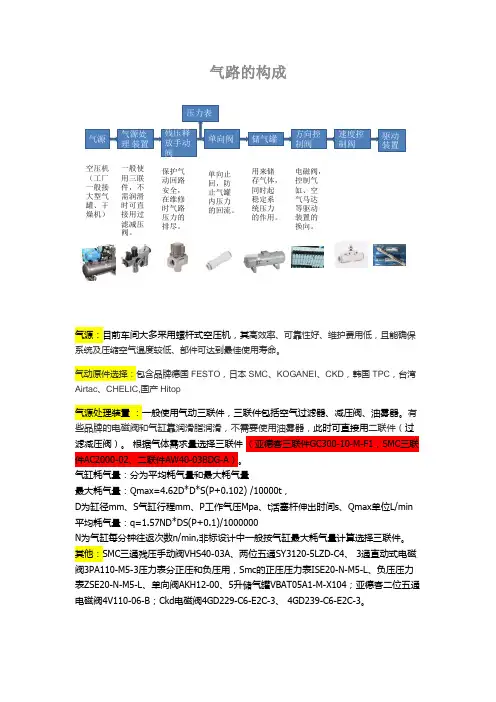

气路的构成气源气源处理装置空压机（工厂一般接大型气罐、干燥机）一般使用三联件，不需润滑时可直接用过滤减压阀。
残压释放手动阀单向阀速度控制阀压力表储气罐方向控制阀驱动装置保护气动回路安全，在维修时气路压力的排尽。
单向止回，防止气罐内压力的回流。
用来储存气体，同时起稳定系统压力的作用。
电磁阀，控制气缸、空气马达等驱动装置的换向。
气源：目前车间大多采用螺杆式空压机，其高效率、可靠性好、维护费用低，且能确保系统及压缩空气温度较低、部件可达到最佳使用寿命。
气动原件选择：包含品牌德国FESTO，日本SMC、KOGANEI、CKD，韩国TPC，台湾Airtac、CHELIC,国产Hitop气源处理装置：一般使用气动三联件，三联件包括空气过滤器、减压阀、油雾器。
有些品牌的电磁阀和气缸靠润滑脂润滑，不需要使用油雾器，此时可直接用二联件（过滤减压阀）。
根据气体需求量选择三联件（亚德客三联件GC300-10-M-F1，SMC三联件AC2000-02、二联件AW40-03BDG-A）。
气缸耗气量：分为平均耗气量和最大耗气量最大耗气量：Qmax=4.62D*D*S(P+0.102) /10000t，D为缸径mm、S气缸行程mm、P工作气压Mpa、t活塞杆伸出时间s、Qmax单位L/min 平均耗气量：q=1.57ND*DS(P+0.1)/1000000N为气缸每分钟往返次数n/min,非标设计中一般按气缸最大耗气量计算选择三联件。
其他：SMC三通残压手动阀VHS40-03A、两位五通SY3120-5LZD-C4、 3通直动式电磁阀3PA110-M5-3压力表分正压和负压用，Smc的正压压力表ISE20-N-M5-L、负压压力表ZSE20-N-M5-L、单向阀AKH12-00、5升储气罐VBAT05A1-Μ-X104；亚德客二位五通电磁阀4V110-06-B；Ckd电磁阀4GD229-C6-E2C-3、 4GD239-C6-E2C-3。
标题：亚德客选型电子手册亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。
亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客选型电子手册总投资1.5亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。
亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客选型电子手册在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。
亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。
秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客选型电子手册以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。
台湾亚德客工业股份有限公司（简称台亚）成立于1988年11月，前身系健良股份有限公司，1990年更名为台亚。
早期的台亚主要生产电磁阀，此后亚德客选型电子手册陆续研发生产气缸、气源处理等产品。
目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应台湾本地市场，满足客户需求及时效性。
1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。
长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客选型电子手册不断引进先进设备、生产工艺提升产品质量与品质。
亚德客电磁阀选型手册 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
产品名称:电磁阀亚德客电磁阀选型手册
电磁阀（Electromagneticvalve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
气动元件我们常用的气动元件分为控制元件、气源处理元件、执行元件及辅助元件。
控制元件：分为手动阀、电控阀（电磁阀）。
气源处理元件：分为三联件、二联件、调压过滤器、过滤器、调压器、给压器执行元件：气缸辅助元件：气管、气管接头、缓冲器等一、电磁阀作用：控制执行元件如气缸等安装使用注意事项：①、安装时可使振动方向与电磁阀的滑柱的动作方向（轴向）成直角，以避免振动对电磁阀的滑柱的影响。
②、为了防止冷凝水、油等流入电磁阀的线圈中，最好将线圈朝上或横向安装。
③、安装前应吹净管道内的灰尘、油污、碎屑等杂物颗粒，以免影响阀的动作及其损伤。
④、电磁阀应尽量靠近气缸安装：一是减少耗气量，二是响应快。
⑤、电磁阀在通电状态下不得使用手动按钮。
1、SMC VF1120-5GB-01我们公司第一代常用电磁阀，现在除客户特别指定时才会考虑使用。
2、费斯托FESTO VUVY我们公司第二代常用电磁阀，现在除客户特别指定时才会考虑使用。
3、SMC SY7120-5GB-01我们公司第三代常用电磁阀，现在除客户特别指定时才会考虑不使用。
4、亚德客Airtac 4V210-08二、气源处理元件三联件BC3000三联件分别由过滤器、调压器和给油器组成。
1、过滤器作用：过滤压缩空气中杂质安装使用注意事项：①、安装前应吹净管道内的灰尘、油污、碎屑等杂质颗粒，并防止密封材料碎片混入。
②、进出口方向不得装反；垂直安装，水杯向下。
③、不得安装在接近空压机处，尽量安装在各类气动元附近，因从空压机出来的压缩空气中的水和油呈气体状态，不仅影响过滤效果而且易损伤密封件，最好应在过滤器前加装冷却及干燥机。
2、调压器作用：调节进入三联件气压的大小。
安装使用注意事项：①、安装前应吹净管道内的灰尘、油污、碎屑等杂质颗粒，并防止密封材料碎片混入。
②、空气中冷凝水较多时，如果冷凝水滞留在阀内，容易造成减压阀不良，所以尽量将手柄安装在下方。
③、进出口不得装反，否则减压阀会长时间泄气，失去调压功能。
