IR2110自举回路的设计

如图是IR2110驱动IGBT的电路。

如图（b）为IR21l0内部等效电路；如图（a）电路采用自举驱动方式，VD1为自举二极管，C1为自举电容。

接通电源，VT2导通时Cy通过VDt进行充电。

这种电路适用于驱动较小容量的IGBT。

对于IR2110，当供电电压较低时具有使驱动器截止的保护功能。

自举驱动方式支配着VT2的导通电压，因此电压较低的保护功能是其必要条件。

若驱动电压较低时驱动IGBT，则IGBT就会发生热损坏。

VD1选用高速而耐压大于600V 的ERA38-06、ERB38-06等二极管。

C1容量可根据下式进行计算
式中，QG为VT1的电荷量，Ucc为低压端电压，UCES（ON）为VT2的导通电压，U L为
1 / 3
2 / 3
3 / 3。

3 IR2110驱动电路设计
IR2110是一种高压高速功率MOSFET 驱动器，有独立的高端和低端输出驱动通道，其内部 功能原理框图如图1所示。

它包括输入/输出逻辑电路、电平移位电路、输出驱动电路欠压保护和自举电路等部分。

各引出端功能分别是：1端(LO)是低通道输出；2端(COM)是公共端；);3端(VCC)是低端固定电源电压；5端(US)是高端浮置电源偏移电压；6端(UB)是高端浮置电源电压；7端(HO)是高端输出；9端(VDD)是逻辑电路电源电压；10端(HIN)是高通道逻辑输入；11端(SD)是输入有效与否的选择端，可用来过流过压保护；12端(LIN)是低通道输入；13端(VSS)是逻辑电路的地端。

如图所示：在BUCK 变换器中只需驱动单个MOEFET ，因此仅应用了IR2110的高端驱动，此时将12端(LIN)低通道输入接地、1端(LO)低通道输出悬空。

5端(US)和6端(UB)间连接一个自举电容C1，自举电容通常为1F μ和0.1F μ并联使用。

正常工作时，电源对自举电容C1的充电是在续流二级管D1的导通期间进行。

此时，MOEFET 截止，其源极电位接近地电位，,+12v 电源通过D2给C1充电，使C1上的电压接近+12v ，当MOEFET 导通而D1截止时，C1自举，D2截止，C1上存储电荷为IR2110的高端驱动输出提供电源。

实际应用中，逻辑电源VDD 接+5V ，低端固定电源电压VCC 接+12V ；对驱动电路测试时需将VS 端接地。

自举电容C1的值不能太小，否则其上的自举电压达不到12V ，驱动脉冲的幅值不够！自举电容通常为1F μ和0.1F μ并联使用或（105）1F μ。

直流电机的IR2110驱动控制设计及DSP实现随着电力电子技术以及新型永磁材料的发展，直流电机以其良好的线性特性以及优异的控制性能等特点，在多数变速运动控制和闭环伺服控制系统（如机器人、精密机床、汽车电子、家用电器以及工业过程等）领域中得到了广泛的应用。

目前，直流电机控制数字化已成为主流趋势，而高性能的电机控制算法多数是通过主控芯片实现的，随着高速度、多功能的数字信号处理器（DSP）的出现，使得更复杂的电机控制策略得以实现。

本文以TMS320F28335为主控芯片、IRF530为驱动芯片、IR2110为驱动控制芯片对直流电机进行了H桥驱动控制设计，该控制达到了很好的效果，具有较高使用价值。

1、直流电机驱动原理直流电机的驱动方式很多，现成的驱动芯片有33886、L298N以及TB6539等，这些芯片都是基于H桥原理进行控制的。

如果设计一些大功率的驱动，只能用分立元件自行搭接H桥驱动。

H桥驱动电路能方便地实现电机的4象限运行，其原理拓扑结构如图1所示。

组成H桥驱动电路的4只开关管工作在开关状态，K1、K4为一组，K2、K3为一组，两组开关管工作状态互补。

当K1、K4导通且K2、K3截止时，电机两端加正向电压实现电机的正转；当K2、K3导通且K1、K4截止时，电机两端加反向电压实现电机的反转。

实际控制中，电机可以在4个象限之间切换运行。

电路中的4个二极管D1~D4为续流二极管，用来保护开关元件。

硬件电路设计的整体思路是：用PWM波控制图1中开关K1、K4以及K2、K3通断的方式来控制电机的正反转，通过改变PWM波的占空比使电机得到不同的电压，从而控制电机的速度。

2.1、开关元件的选择开关元件可选择双极型晶体管或场效应管，由于功率场效应管是电压控制型元件，具有输入阻抗大、开关速度快、无二次击穿等特点，能满足高速开关动作的需求。

本文设计中4个开关均选用IR公司的N沟道增强型功率MOSFET管IRF530，其漏极电流为14A，并可以承受49A的单脉冲电流，最大电压100V，其导通电阻不大于0.16，满足驱动要求。

ir2110驱动电路原理
IR2110是一种高电压高速引脚互补MOSFET驱动IC，适用于驱动具有高开关速度和高电流能力的功率MOSFET。

它提供了一个高性能的H桥驱动器，可用于单个H桥或者连接成半桥或全桥配置。

IR2110的工作原理如下：
1. 控制信号输入：IR2110通过输入引脚VIN和低侧引脚COM 接收来自控制器的输入信号。

VIN接收控制器提供的PWM信号，用以控制上下通道的切换；COM引脚连接到地。

2. 上下通道驱动：IR2110有两个独立的通道，分别用于驱动上通道和下通道的MOSFET。

MOSFET的源极分别连接到电源和地，源极电压由高侧引脚VCC提供，这样可以有效地驱动MOSFET的开关动作。

3. 高低侧驱动：IR2110在高低侧通道都使用了互补驱动，以实现更高的开关速度和驱动性能。

高侧通道通过引脚HO和LO驱动上通道的N沟道MOSFET，低侧通道通过引脚HO和LO驱动下通道的P沟道MOSFET。

4. 死区控制：IR2110内置了一个死区控制器，用于避免上下通道同时开启或关闭导致的短路。

死区时间由外部电阻和电容控制。

5. 输出：上通道和下通道的驱动信号可以通过引脚HO和LO
输出，用于连接到功率MOSFET的栅极。

通过以上原理，IR2110能够提供高效的驱动电路，实现高速、高电流的功率MOSFET的开关控制。

3 IR2110驱动电路设计
IR2110是一种高压高速功率MOSFET 驱动器，有独立的高端和低端输出驱动通道，其内部 功能原理框图如图1所示。

它包括输入/输出逻辑电路、电平移位电路、输出驱动电路欠压保护和自举电路等部分。

各引出端功能分别是：1端(LO)是低通道输出；2端(COM)是公共端；);3端(VCC)是低端固定电源电压；5端(US)是高端浮置电源偏移电压；6端(UB)是高端浮置电源电压；7端(HO)是高端输出；9端(VDD)是逻辑电路电源电压；10端(HIN)是高通道逻辑输入；11端(SD)是输入有效与否的选择端，可用来过流过压保护；12端(LIN)是低通道输入；13端(VSS)是逻辑电路的地端。

如图所示：在BUCK 变换器中只需驱动单个MOEFET ，因此仅应用了IR2110的高端驱动，此时将12端(LIN)低通道输入接地、1端(LO)低通道输出悬空。

5端(US)和6端(UB)间连接一个自举电容C1，自举电容通常为1F μ和0.1F μ并联使用。

正常工作时，电源对自举电容C1的充电是在续流二级管D1的导通期间进行。

此时，MOEFET 截止，其源极电位接近地电位，,+12v 电源通过D2给C1充电，使C1上的电压接近+12v ，当MOEFET 导通而D1截止时，C1自举，D2截止，C1上存储电荷为IR2110的高端驱动输出提供电源。

实际应用中，逻辑电源VDD 接+5V ，低端固定电源电压VCC 接+12V ；对驱动电路测试时需将VS 端接地。

自举电容C1的值不能太小，否则其上的自举电压达不到12V ，驱动脉冲的幅值不够！自举电容通常为1F μ和0.1F μ并联使用或（105）1F μ。

集成IGBT驱动电路IR2110原理电路图IR2110是一种双通道高压，高速电压型功率开关器件栅极驱动电路，其有自举浮动电源，驱动电路非常简单，只用一路电源可同时驱动上、下桥臂。

但IR2110有它本身的缺陷，不能产生负压，在抗干扰方面比较薄弱。

1.IR2110的主要特点及功能原理IR2110采用14引脚DIP封装，引脚排列如下图(a)所示，其内部功能原理框图如图(b)所示。

IR2110各引脚的功能分别是：①脚(LO))是低端输出通道；②脚(COM)是公共端；③脚(Vcr)是低端固定电源电压端；⑤脚( Us)是高端浮置电源偏移电压端；⑥脚(UB)是高端浮置电源电压端；⑦脚(HO)是高端输出通道：③脚(VDO)是逻辑电路电源电压端；⑩脚( HIN)、11脚(SD)、12脚(LIN)均是逻辑输入端；13脚(VSS)是逻辑电路地电位端，外加电源电压端，该端电压值可以为0v；④脚、⑧脚、14脚均为空脚。

IR2110 IGBT驱动电路由逻辑输入、电平转换、保护、上桥臂侧输出和下桥臂侧输出等单元电路构成。

逻辑输入端采用施密特触发电路，以提高抗干扰能力。

逻辑输入电路与TTL/COMS电平兼容，其输入端阈值为电源电压UDO的10%，各通道相对独立。

由于逻辑信号均通过电平耦合电路连接到各自的通道上，容许逻辑电路参考地（VSS）与功率电路参考地(COM)之间有-5～+15V的偏移量，并且能屏蔽小于50ns的脉冲，这样便具有较理想的抗噪声效果。

两个高压MOS管推挽IGBT驱动电路的最大灌入或输出电流可达2A，上桥臂通道可以承受500V的电压。

输人与输出信号之间的传导延时较小，开通传导延时为120ns，关断传导延时为95ns。

电源端UCC的典型值为15V，逻辑电源和模拟电源共用一个15V电源，逻辑地和模拟地接在一起。

输出端设有对IGBT驱动电路电源的欠压保护，当电源电压低于8. 2V时，封锁驱动输出。

IR2110采用HVIC和闩锁抗干扰CMOS 工艺制作，具有独立的高端和低端输出通道；浮置电源采用自举电路，其高端工作电压可达500V，duldt =土50V/ns，在15V下的静态功耗仅有1. 6mW；输出的栅极驱动电压范围为10~20V，逻辑电源电压范围为5~15V，逻辑电源地电压偏移范围为-5~ +5V。

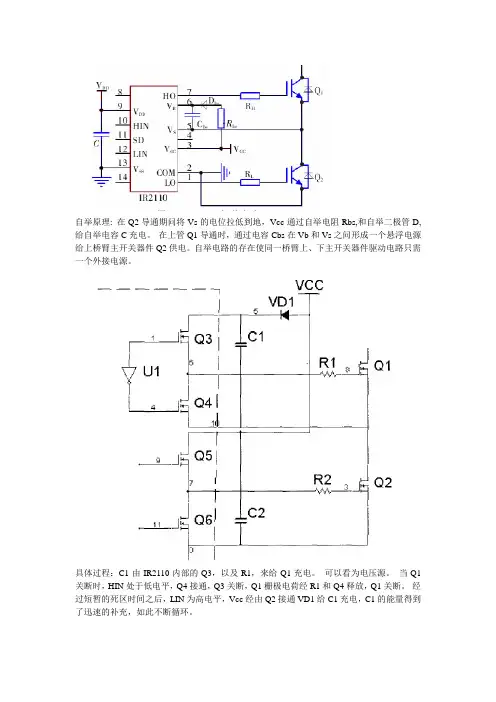

自举原理: 在Q2导通期问将Vs的电位拉低到地，Vcc通过自举电阻Rbs,和自举二极管D,给自举电容C充电。

在上管Q1导通时，通过电容Cbs在Vb和Vs之问形成一个悬浮电源给上桥臂主开关器件Q2供电。

自举电路的存在使同一桥臂上、下主开关器件驱动电路只需一个外接电源。

具体过程：C1由IR2110内部的Q3，以及R1，来给Q1充电。

可以看为电压源。

当Q1关断时，HIN处于低电平，Q4接通，Q3关断，Q1栅极电荷经R1和Q4释放，Q1关断。

经过短暂的死区时间之后，LIN为高电平，Vcc经由Q2接通VD1给C1充电，C1的能量得到了迅速的补充，如此不断循环。

IR2110功能资料驱动芯片IR2110功能简介在功率变换装置中，根据主电路的结构，起功率开关器件一般采用直接驱动和隔离驱动两种方式•美国IR 公司生产的IR2110驱动器，兼有光耦隔离和 磁隔离的优点，是中小功率变换装置中驱动器件的首选。

1. IR2110引脚功能L0 （引脚1）:低端输出COM （引脚2）:公共端Vcc （引脚3）:低端固定电源电压Nc （引脚4）:空端Vs （引脚5）:高端浮置电源偏移电压VB （引脚6）：高端浮置电源电压H0（引脚7）：高端输出Nc （引脚8）:空端VDD （引脚9）:逻辑电源电压HIN （引脚10）:逻辑高端输入SD （引脚11）:关断LIN （引脚12）:逻辑低端输入 —i..1 ■ ■ r ■ • V■魏•・ T•ht ・« 1 ■11(l)IR2110引脚管及特点简介Ivolcal ConnectionVss (引脚13):逻辑电路地电位端，其值可以为0V Nc (引脚14):空端(2)IR2110 的特点:(1) 具有独立的低端和高端输入通道。

(2)悬浮电源采用自举电路，其高端工作电压可达500Vo(3)输出的电源端(脚 3)的电压范围为10-20Vo ⑷逻辑电源的输入范W (脚9)5-15V,可方便的与TTL, CMOS 电平相匹配，而且逻辑电源地和功率电源地之间允许有V 的便移量。

(5)工作频率髙，可达SOOKHzo(6)开通、关断延迟小，分别为120ns 和94ns 。

(7)图腾柱输出峰值电流2A 。

2. IR2110内部结构IR2110的内部结构和工作原理框图如图4所示。

图中HIN 和LIN 为逆变桥中同一桥臂上下两个功率MOS 的驱动脉冲信号输入端。

SD 为保护信号输入端，当 该脚接高电平时，IR2110的输出信号全被封锁，其对应的输出端恒为低电平;而当 该脚接低电平时，IR2110的输出信号跟随HIN 和LIN 而变化，在实际电路里，该 端接用户的保护电路的输出。

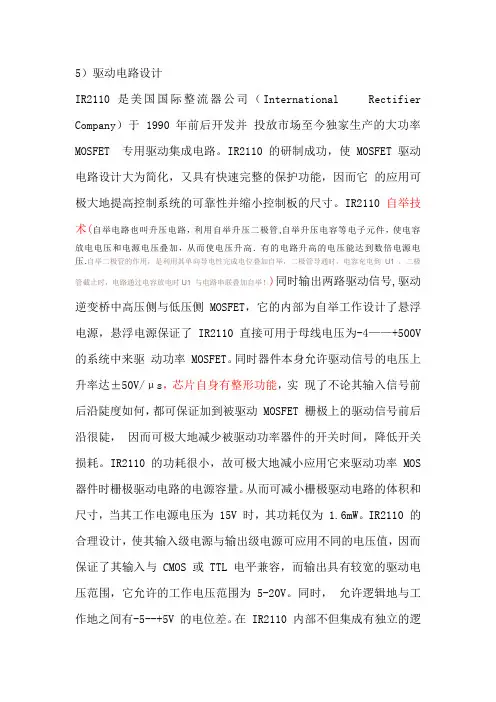

5）驱动电路设计IR2110 是美国国际整流器公司（International Rectifier Company）于 1990 年前后开发并投放市场至今独家生产的大功率MOSFET 专用驱动集成电路。

IR2110 的研制成功，使 MOSFET 驱动电路设计大为简化，又具有快速完整的保护功能，因而它的应用可极大地提高控制系统的可靠性并缩小控制板的尺寸。

IR2110 自举技术(自举电路也叫升压电路，利用自举升压二极管,自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压升高．有的电路升高的电压能达到数倍电源电压.自举二极管的作用，是利用其单向导电性完成电位叠加自举，二极管导通时，电容充电到U1 ，二极管截止时，电路通过电容放电时U1 与电路串联叠加自举！)同时输出两路驱动信号,驱动逆变桥中高压侧与低压侧 MOSFET，它的内部为自举工作设计了悬浮电源，悬浮电源保证了 IR2110 直接可用于母线电压为-4——+500V 的系统中来驱动功率 MOSFET。

同时器件本身允许驱动信号的电压上升率达±50V/μs，芯片自身有整形功能，实现了不论其输入信号前后沿陡度如何，都可保证加到被驱动 MOSFET 栅极上的驱动信号前后沿很陡，因而可极大地减少被驱动功率器件的开关时间，降低开关损耗。

IR2110 的功耗很小，故可极大地减小应用它来驱动功率 MOS 器件时栅极驱动电路的电源容量。

从而可减小栅极驱动电路的体积和尺寸，当其工作电源电压为 15V 时，其功耗仅为 1.6mW。

IR2110 的合理设计，使其输入级电源与输出级电源可应用不同的电压值，因而保证了其输入与 CMOS 或 TTL 电平兼容，而输出具有较宽的驱动电压范围，它允许的工作电压范围为 5-20V。

同时，允许逻辑地与工作地之间有-5--+5V 的电位差。

在 IR2110 内部不但集成有独立的逻辑电源实现与用户脉冲匹配，而且还集成有滞后和下拉特性的施密特触发器作为输入级，保证当驱动电路电压不足时封锁驱动信号，防止被驱动功率 MOS 器件退出饱和区、进入放大区而损坏。

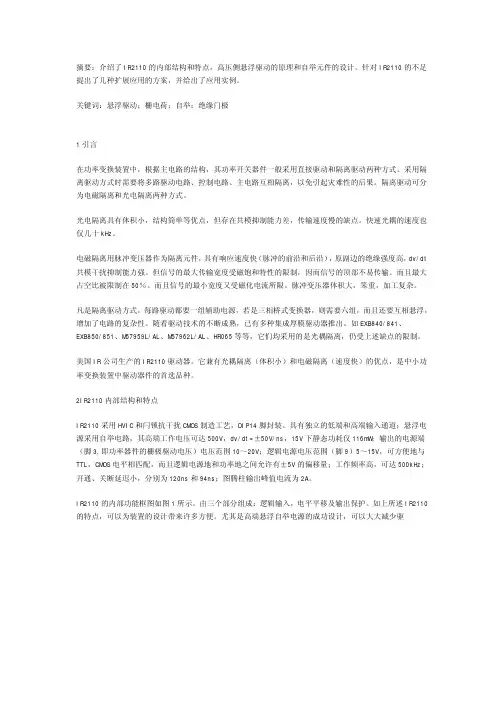

摘要：介绍了IR2110的内部结构和特点，高压侧悬浮驱动的原理和自举元件的设计。

针对IR2110的不足提出了几种扩展应用的方案，并给出了应用实例。

关键词：悬浮驱动；栅电荷；自举；绝缘门极1引言在功率变换装置中，根据主电路的结构，其功率开关器件一般采用直接驱动和隔离驱动两种方式。

采用隔离驱动方式时需要将多路驱动电路、控制电路、主电路互相隔离，以免引起灾难性的后果。

隔离驱动可分为电磁隔离和光电隔离两种方式。

光电隔离具有体积小，结构简单等优点，但存在共模抑制能力差，传输速度慢的缺点。

快速光耦的速度也仅几十kHz。

电磁隔离用脉冲变压器作为隔离元件，具有响应速度快（脉冲的前沿和后沿），原副边的绝缘强度高，dv/dt 共模干扰抑制能力强。

但信号的最大传输宽度受磁饱和特性的限制，因而信号的顶部不易传输。

而且最大占空比被限制在50％。

而且信号的最小宽度又受磁化电流所限。

脉冲变压器体积大，笨重，加工复杂。

凡是隔离驱动方式，每路驱动都要一组辅助电源，若是三相桥式变换器，则需要六组，而且还要互相悬浮，增加了电路的复杂性。

随着驱动技术的不断成熟，已有多种集成厚膜驱动器推出。

如EXB840/841、EXB850/851、M57959L/AL、M57962L/AL、HR065等等，它们均采用的是光耦隔离，仍受上述缺点的限制。

美国IR公司生产的IR2110驱动器。

它兼有光耦隔离（体积小）和电磁隔离（速度快）的优点，是中小功率变换装置中驱动器件的首选品种。

2IR2110内部结构和特点IR2110采用HVIC和闩锁抗干扰CMOS制造工艺，DIP14脚封装。

具有独立的低端和高端输入通道；悬浮电源采用自举电路，其高端工作电压可达500V，dv/dt=±50V/ns，15V下静态功耗仅116mW；输出的电源端（脚3,即功率器件的栅极驱动电压）电压范围10～20V；逻辑电源电压范围（脚9）5～15V，可方便地与TTL，CMOS电平相匹配，而且逻辑电源地和功率地之间允许有±5V的偏移量；工作频率高，可达500kHz；开通、关断延迟小，分别为120ns和94ns；图腾柱输出峰值电流为2A。
