微波期末复习及总结

  • 格式：doc
  • 大小：71.00 KB
  • 文档页数：10

1．什么是SDH？SDH全称叫做同步数字传输体制,是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络3．SDH的优缺点是什么？SDH的优点：（1）使1.5Mbit/s和2Mbit/s两大数字体系在STM－1等级上获得统一。

数字信号在跨越国界通信时，不再需要转换成为另一种标准，第一次真正实现了数字传输体制上的世界性标准。

（2）由于有了统一的标准光接口，允许不同厂家的设备在光路上互通，满足多厂家环境的要求，从而使连网的成本大约降低了10%—20%。

（3）SDH采用了同步复用方式和灵活的复用映射结构，各种不同等级的码流在帧结构净负荷内的排列是有规律的，而净负荷与网络是同步的，因而只需要利用软件即可使高速信号一次直接分/插出低速支路信号即所谓的一步复用特征。

(4) SDH帧结构中安排了丰富的开销比特，因而使得网络的运行、网络管理和维护能力都大大加强了。

（5）SDH具有完全的后向兼容性和前向兼容性。

SDH的缺点：（1）频带利用率低（2）指针调整机理复杂（3）软件的大量使用对系统安全性的影响6．STM-N帧中单独一个字节的比特传输速率是多少？STM-N的帧频为8000帧/秒，这就是说信号帧中某一特定字节每秒被传送8000次，那么该字节的比特速率是8000×8bit＝64kbit/s。

这个数字是不是也很眼熟，64kbit/s是一路数字电话的传输速率。

7．复用的三个步骤是什么？各种业务信号复用进STM-N帧的过程都要经历映射（相当于信号打包）、定位（相当于指针调整）和复用（相当于字节间插复用）三个步骤。

5．STM-N的信号是9行×270×N列的帧结构。

7．64kbit／s是一路数字电话的传输速率。

10．段开销分为再生段开销(RSOH)和复用段开销(MSOH)，分别对相应的段层进行监控。

14．将低速信号复用成高速信号的方法有两种：(又叫做码速调整法)20．为了适应各种不同的网络应用情况，有异步、比特同步、字节同步三种映射方法与浮动VC和锁定TU两种模式。

1．SDH的帧结构包含段开销,通道开销,信息净负荷管理单元指针.2. SDH帧结构中的A1和A2字节可用来识别帧的起始位置。

A1和A2具有固定的数值，A1为11110110，A2为00101000。

3.当连续5帧以上收不到正确的A1，A2字节，即连续__5___帧以上无法区分出不同的帧，那么接收端进入__帧失步___状态，产生相对应的告警。

若该状态持续了___3___ms则进入___帧丢失_____状态，设备产生对应告警，整个业务中断；在LOF状态下若收端又连续___1____ms以上处于定帧状态，那么设备恢复到正常状态8.再生段的误码由____B1____字节进行检测，复用段的误码由__B2______字节进行检测,高阶通道中的误码由___B3_________字节进行检测，低阶通道中的误码由_____V5_______字节中的__1,2比特______进行检测。

１． SDH同步网所广泛采用的同步方式是（ D ）。

A、全同步方式中的等级主从同步方式。

B、伪同步方式同准同步方式相结合的同步方式。

C、伪同步方式。

D、同步方式或异步方式。

２.U-PTR是STM-1的管理单元指针，共9个字节，分别是：H1YYH21*1*H3H3H3。

其中表示指针的字节是：( A )A、H1H2；B、H1YY；C、H21*1*；D、H1H2H3。

3.管理指针单元的作用是（ A ）。

A、用来指示信息净负荷的第一个字节在STM-N帧内的准确位置，以便接收端正确地分解。

B、为了保证信息净负荷正常灵活传递所必须的附加字节，以供网络运行、管理、维护使用。

C、指示并管理段开销。

D、对通道开销加以管理。

10在SDH系统中定义S1字节的目的是： DA、避免定时成环；B、当定时信号丢失后向网管告警；C、能使两个不同厂家的SDH网络组成一个时钟同步网；D、使SDH网元能提取最告级别的时钟信号。

17.ITU-T定义的SDH段开销中使用者通路字节为 ___C___ , 符合ITU-T建议______ 。

A.E1, G.707B.E1, G.709C.F1, G.707D.F1, G.709１PDH带宽利用率稍低于SDH。

[× ]4、STM-1可复用进（63）个2M信号（3）个34M信号（1）个140M信号。

6、STM-1的帧结构包括（复用段开销MEOH）、（再生段开销RSOH）、（净负荷）、（管理单元指针AU-PTR）。

7、将低速支路信号服用进STM-N信号要经过三个过程是（映射）、（定位）、（复用）。

1.ITU-T规定了STM-N的帧是以8 bit 为单位的矩形块状帧结构，任何级别的STM-N帧，帧频都是8000帧/秒。

2.SDH含义是同步数字系列。

3.PDH组合成SDH的过程中，经过了映射、定位、复用三个步骤。

4.SDH传输网是由不同类型的网元通过光缆线路的连接组成的，基本的网元形式有TM 终端复用器、ADM分插复用器、REG再生中继器和DXC数字交叉连接设备。

5.STM-1可复用进63 个2M信号，或1个140M信号。

2. STM-N 的复用方式是（ A ）A）字节间插B）比特间插C）帧间插D）统计复用1、STM-N的帧结构由（A、B、D ）组成：A）段开销（SOH）B）管理单元指针（AU-PTR）C）通道开销（POH）D）信息净负荷（Payload）4、若设备只用E2通公务电话，则再生器不能（选能或不能）通公务电话。

理由是再生器不处理复用段开销。

（E1用于再生段； E2用于复用段）5. B1一次最多可以监测到8个误码块；B2一次最多可以监测到N×24个误码块。

7、J1为高阶通道追踪字节，被用来重复发送高阶通道接入点标识符。

C2用来指示VC帧的复接结构的信息净荷的性质。

8、K1、K2字节用于传送APS协议，DCC用于在网元间传送OAM信息。

11、B3对所在的VC4帧进行BIP－8校验，若监测出有误码，在本端有HP －BBE（高阶通道背景误码块）性能事件上报网管并显示相应的误块数，并通过G1 字节将误码块数会传给发送端，同时在发送端的相应的VC－4通道的性能事件HP－REI （复用段远端误码块指示）中显示相应的误块数。

12、H4作为TU－1213、VC－12中的LP－POH18、AU指针产生规则规定，经过一次指针调整后，至少要经过3帧才能继续进行调整。

19、码速正调整是提高信号速率，码速负调整是降低信号速率。

20、TU－12指针包含3个字节。

V1和V2 为指针值，V3 30、BITS的中文名称为：大楼综合定时系统。

31负调整位置，V3后面的那个字节为正调整位置。

21、TU－12指针的调整单位是 1 个字节，可知的指针范围为0－139 。

二、名词解释1、异步复用方式答：进行复用的N个支路信号的速率不要求同步，其与复用设备的速率也是不同步的（帧频不同），这种复用方式称为异步复用方式，即靠塞入一些额外比特使支路信号与复用设备同步并复用成高速信号的方式。

2、字节间插复用答：如果N个帧结构字节数相同的数字信号复用为一个信号时是以字节为单位进行间插复用的，这种复用方式称为字节间插复用。

如有A、B、C三个帧结构各为3个字节的信号：A1 A2 A3 、B1 B2 B3 、C1 C2 C3若经过字节间插复用方式成信号D，则D应该是这样一种帧结构：A1 B1 C1 A2 B2 C2 A3 B3 C3答：对映射信号的结构无任何限制（有无帧结构均可），也无需与网络同步，利用码速调整将信号适配进VC的映射方式叫做异步映射。

4、比特同步映射答：这种映射对支路信号的结构无任何限制，但要求支路信号与网同步，无需经过码速调整即可将低速支路信号打包成相应VC。

目前尚无人使用这种映射方式。

5、字节同步映射答：字节同步映射是一种要求映射信号具有字节为单位的帧结构，并与网络同步，无需经过码速调整即可将低速支路信号装入VC内规定位置的映射方式。

6、浮动模式映射和锁定模式映射答：浮动模式映射是指净荷在TU或AU帧内是浮动的，靠TU或AU指针来确定其准确的位置；锁定模式映射只能用于同步映射，其是指同步净荷是固定映射进入高阶VC的，其位置是固定的。

7、定位答：定位是指通过指针调整，使指针的值时刻指向低阶VC帧的起点在TU净荷中的具体位置或指向高阶VC帧的起点在AU净荷中的具体位置，使收端能据此正确地分离相应的VC。

8、再生段和复用段答：系统组成（从功能块角度来考虑）中的再生段是指在两个设备的RST间的以及本设备的MST和RST之间的维护区段，复用段是指在两个设备的MST之间的维护区段；实际系统段，复用段是指复用设备之间的维护区段。

2、SDH的缺点有哪些？答：（1）频带利用率低；（2）指针调整机理复杂；（3）软件的大量使用使系统容易受计算机病毒的侵害。

3、为什么PDH从高速信号中分出低速信号要一级一级进行，而SDH信号能直接从高速信号中分出低速信号？答：因为PDH采用的是异步复用方式，那么低速信号复用到高速信号中的时候其在高速信号的帧结构中的位置就没有规律性和固定性，也就是说高速信号不能确认低速信号的位置，所以要从高速信号中分出低速信号就只能一级一级进行了。

而SDH采用的是同步复用，那么低速信号在高速信号帧中的位置是有规律的（可以预见的），这样就可以直接从高速信号中分出低速信号了。

4、STM－N的块状帧在线路上是怎样进行传输的？传完一帧STM－N信号需要多长的时间？答：SDH信号帧传输的顺序为从左到右，从上到下一个比特一个比特传，传完一帧再传下一帧。

传完一帧STM－N信号需要的时间为125um。

6、SDH信号在光路上传输时要经过扰码，主要是为了什么？是否对STM－N信号的所有字节都进行扰码？为什么？答：扰码主要是为了便于接收端能提取线路上的时钟信号。

对RSOH的第1行并不进行扰码，这是为了在接收端能根据A1、A2正确定位帧头。

7、简述N个STM－1帧复用成一个STM－N帧的过程。

答：N个STM－1帧是通过字节间插复用成一个STM－N帧的。

字节间插时各个STM－1帧的AU－PTR和净荷式有所不同，其规则是第一个STM－1帧的段开销被完整的保留下来，其余的N－1个STM－1帧的段开销仅保留定帧字节和B2字节。

9.数字通信的优缺点主要有哪些？答：优点：抗干扰能力强、传输中出现的差错（误码）可以设法控制，提高了传输质量、便于进行信号加工与处理、数字信息易于加密且保密性强、能够传输话音、电视、数据等多种信息，增加了通信系统的灵活性和通用性。

缺点：频带利用率低。

10.无线电波在空间传输时，主要的传输方式有几种？答：主要方式有视距传播、天波和地表波。

合集下载

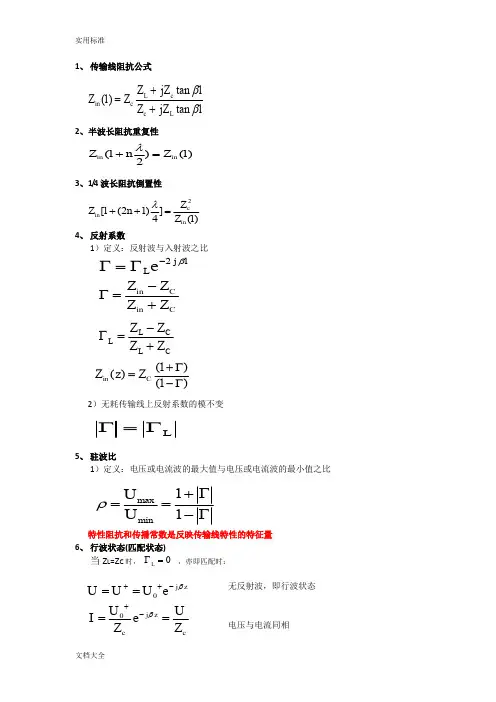

微波复习(总结材料版)

微波复习(总结材料版)

1、 传输线阻抗公式2、半波长阻抗重复性3、1/4波长阻抗倒置性4、 反射系数1）定义：反射波与入射波之比2）无耗传输线上反射系数的模不变5、 驻波比1）定义：电压或电流波的最大值与电压或电流波的最小值之比特性阻抗和传播常数是反映传输线特性的特征量 6、 行波状态(匹配状态)当Z L =Z C 时， ，亦即匹配时：无反射波，即行波状态电压与电流同相tan ()tan L c in c c L Z jZ l Z l Z Z jZ lββ+=+(()2in in Z l n Z l λ+=2[(21)4()c inin Z Z l n Z l λ++=2-Γ=Γj lL eβΓ=ΓL in C in C Z Z Z Z -Γ=+L C L L CZ Z Z Z -Γ=+(1)()(1)in CZ z Z +Γ=-Γmax min 11U U ρ+Γ==-Γ0L Γ=00j z j z ccU U U e U U I e Z Z ββ++-+-====在时域电压电流振幅沿线不变相位随线长增加而连续滞后阻抗沿线不变，等于特性阻抗负载吸收了全部功率行波状态即传输线匹配状态，这时传输效率最高、功率容量最大、无反射，是传输系统追求的理想状态。

7、 驻波状态（全反射） 1）、短路线负载端短路 －全反射。

短路时，反射系数为－1 Z=0处（负载端）, UL=0离负载L 处（Z=-l ），有()()()()00,cos 1,,cu t z U t z i t z u t z Z ωβϕ+=-+=001CU U I U Z ++==0z θϕβ=-1,0==Γρin L cZ Z Z ==in L P P P +==0,1L L Z =Γ=-0000()2sin 2()cos j z j z j z j zc c U U e e jU z U U I e e z Z Z ββββββ+-+++-=-=-=+=22(2)tan 0()in c in j l j l j l L U Z jZ lI P l e e e ββπββ--±-===Γ=Γ=-=短路线的几个特点：电压、电流的驻波分布：随时间变化时具有固定的波腹、波节点。

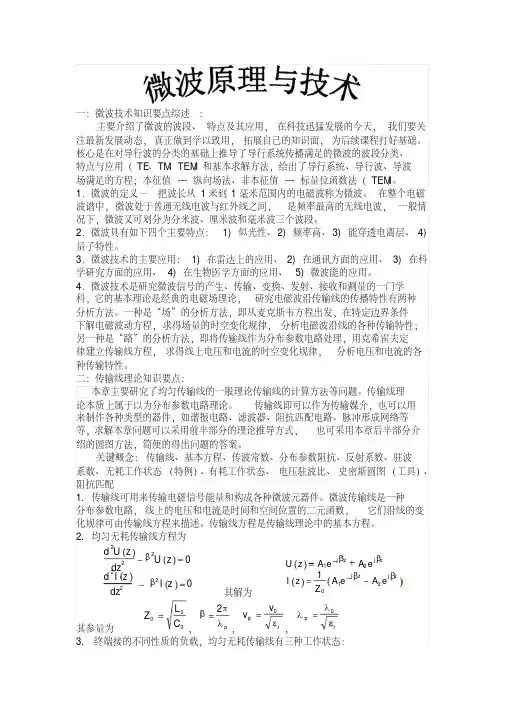

微波原理与技术总结
