浙江省2009年7月高等教育自学考试 机械制图(三)试题 课程代码04107

  • 格式：doc
  • 大小：682.00 KB
  • 文档页数：11

04107# 机械制图（三）试题 第 1 页 共 11 页
浙江省2009年7月高等教育自学考试
机械制图（三）试题
课程代码：04107
本试卷分A 、B 卷，使用2003年版本教材的考生请做A 卷，使用2006年版本教材的考生请做B 卷；若A 、B 两卷都做的，以B 卷记分。

A 卷
一、单项选择题(本大题共10小题，每小题2分，共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.已知点A （20，8，8）。

与点A 对称于W 面的点B 的坐标值是（ ） A.（20，-8，-8） B.（-20，-8，8） C.（-20，8，-8） D.（-20，8，8）
2.以下关于点A 与B 的相对位置关系，哪个描述是正确的?（ ） A.A 点在B 点的右面 B.A 点在B 点的后面 C.A 点在B 点的前面 D.A 点在B 点的下面
3.下列落在基本立体正面、侧面及水平投影可见区域表面上点A 的投影，哪一种作图方法是正确的?（ ）
04107# 机械制图（三）试题 第 2 页 共 11 页
4.两直线AB 与CD 的相对位置关系是（ ） A.两直线相交 B.两直线平行 C.两直线交叉 D.两直线共面
5.判别四边形ABCD 与直线EF 的相对位置关系，将正确的结果填入到括号中。

（ ） A.平行 B.相交 C.垂直 D.重合
6.以下四个图中，反映两直线互相垂直相交的图形是（ ）
7.判别以下绘制的平面图形三面投影图中，正确的图形是（ ）
8.关于两立体相贯的侧面投影，正确的图形是（）
9.已知立体截切后的两个投影，关于它的侧面投影正确的是（）
10.关于三角形ABC与投影面的位置关系，正确的是（）
A.侧平面
B.侧垂面
C.一般位置平面
D.正平面
二、多项选择题(本大题共5小题，每小题3分，共15分)
在每小题列出的五个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选、少选或未选均无分。

1.在国标GB/T17450－1998《技术制图图线》中规定的图线的基本线型有（）
A.虚线
B.虚实线
C.尺寸界线
D.双点划线
E.破折线
04107# 机械制图（三）试题第3 页共11 页
2.根据国标GB/T 14691－1993《技术制图字体》中规定的工程图样字体，关于字体高度及
笔画宽度的描述正确的是（）
A.字号指的是字体高度
B.汉字的高度不应小于5mm
C.字体高度有系列要求
D.字体笔划宽度统一为字高的1/10
E.4mm为字体高度公称尺寸系列中的一个
3.工程图样尺寸注法的基本规定中，以下描述正确的是（）
A.一个完整的尺寸由尺寸线、尺寸界线、尺寸数字和尺寸的终端组成
B.标注尺寸时，应按机件的实际尺寸标注，与绘图比例无关
C.尺寸线的终端可以用箭头或斜线，特殊情况下可用圆点或细斜线代替箭头
D.尺寸数字按标准字体书写，同一张图上的字高要一致，一般为5号字
E.标注角度尺寸时，尺寸线应画成圆弧，角度的数字应一律写成水平方向
4.对应下图表示的投影面平行线的三面投影图，下列描述正确的有（）
B.ab等于直线段AB的实际长度
C.θ为直线AB对H面的倾角
D.ρ为直线AB对V面的倾角
E.与直线AB垂直的投影轴是OZ轴
5.若曲线上至少存在不在同一平面内的四个点，称为空间曲线。

以下选项中，属于空间曲线
的有（）
A.抛物线
B.双曲线
C.螺旋线
D.两球面的交线
E.轴线不相交、不平行的两圆柱面交线
三、名词解释(本大题共3小题，每小题5分，共15分)
1.直线、平面的积聚性
2.平面图形的定形尺寸
3.导点、导线和导面
四、平面制图（本大题共3小题，第1小题4分，第2小题5分，第3小题6分，共15分）
1.已知正六边形的边长为L，作出此正六边形的图形。

04107# 机械制图（三）试题第4 页共11 页
2.完成位于两圆上侧位置、半径为L的外切连接弧（需保留圆心及切点位置的作图记号）。

3.按尺寸1∶1抄画图形（尺寸标注不用抄画）。

五、直线、平面的投影制图（本大题共3小题，每小题5分，共15分）
1.补全平面图形ABCDEFG的正面投影。

04107# 机械制图（三）试题第5 页共11 页
04107# 机械制图（三）试题 第 6 页 共 11 页
2.已知直线AB 与直线CD 相交，完成直线AB 的水平投影。

3.求作两平面ABC 与DEFG 的交线，并判别可见性，补齐所缺图线。

04107# 机械制图（三）试题 第 7 页 共 11 页
六、立体制图（本大题共3小题，第1、2小题各6分，第3小题8分，共20分） 1.根据正四棱柱的水平投影，完成正四棱柱的正面投影和侧面投影，其中四棱柱的高度为20mm 。

2.完成四棱柱平面截切后的水平投影。

3.求作三棱柱与圆球的相贯线，完成半球挖切三角形孔后的正面投影。

B卷
一、填空题(本大题共3小题，每空2分，共10分)
请在每小题的空格中填上正确答案。

错填、不填均无分。

1.在平面图形的作图步骤中，
（1）先画出____________；
（2）然后画出____________的连接线段；
（3）最后画出____________的连接线段。

2.字体包括汉字、数字和字母。

字体的高度和字宽之比应为____________。

3.若两圆柱轴线正交、且直径相等时，它们的相贯线必为____________。

二、名词解释(本大题共2小题，每小题5分，共10分)
1.曲面立体
2.半剖视图
三、简答题(本大题10分)
写出正投影的基本特性。

四、读懂机件形状，补画视图中遗漏的线条（本大题共2小题，每小题5分，共10分）
1.补画组合体视图中遗漏的线条。

2.补画剖视图中遗漏的线条。

04107# 机械制图（三）试题第8 页共11 页
五、补画第三视图（本大题共2小题，每小题5分，共10分）
1.根据俯视图和左视图，补画主视图。

2.根据主视图和左视图，补画俯视图。

六、用正确的剖视方法，补齐图中的视图（本大题共2小题，每小题5分，共10分）
1.根据上、下图给出的主视图和俯视图，补画图中间半剖的主视图。

04107# 机械制图（三）试题第9 页共11 页
04107# 机械制图（三）试题 第 10 页 共 11 页
2.根据主视图和俯视图，画出全剖的左视图。

04107# 机械制图（三）试题 第 11 页 共 11 页 七、几何作图（本大题共40分）
按照题中给出的图形，在空白处按1∶1抄画该图形（尺寸需要标柱）。

合集下载

机械制图考核册3题及答案

机械制图考核册3题及答案

教育部人才培养模式改革和开放教育试点机械制图形成性考核册（3）学校名称:学生姓名:学生学号:班级:中央广播电视大学编制使用说明本作业册是中央广播电视大学数控技术专业机械制图课程形成性考核的依据，与《机械制图》教材（孙兰凤主编，中央电大出版社出版）配套使用。

机械制图课程是中央电大数控技术专业的一门统设必修课，共5学分，90学时。

其中理论教学50学时，课内实训40学时，开设一学期。

本课程特点是内容多，知识覆盖面宽，实践性和操作性强。

因此，对本课程的学习除了要掌握基本概念和基本知识，必须加强实践环节训练，勤作图勤上机练习。

根据课程的性质和特点，本课程的形成性考核为同学设计了4次作业，内容包括第1章到第五章内容。

要求同学按进度认真完成，以收到良好的学习效果。

“机械制图”作业3（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（5分）（1） （2）第 5 页 共 29 页2．作A 向斜视图（倾斜和转正）及B 向局部视图。

（5分）第 6 页 共 29 页补全视图中的漏线。

（10分）（1） （2）（3）（4）第7 页共29 页第 8 页 共 29 页在指定的位置上画出全剖的主视图。

（10分）5．将物体的主视图取全剖视，补画左视图并取半剖视。

（10分）（1）第 10 页 共 29 页（2）第 11 页 共 29 页6．将物体的主、俯视图改画成局部剖视图。

（10分）第 12 页 共 29 页7．用两相交的剖切平面剖切的方法画全剖视图，并加标注。

（10分）第 13 页 共 29 页8．用平行的剖切平面剖切的方法，画全剖视图，并加标注。

（10分）第 14 页 共 29 页9．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。

（10分）10．画出指定位置的移出断面图。

（10分）（1）（2）11．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（用3号图幅，尺寸在图上量取并取整）。

浙江7月自考室内设计制图试题及答案解析

浙江7月自考室内设计制图试题及答案解析

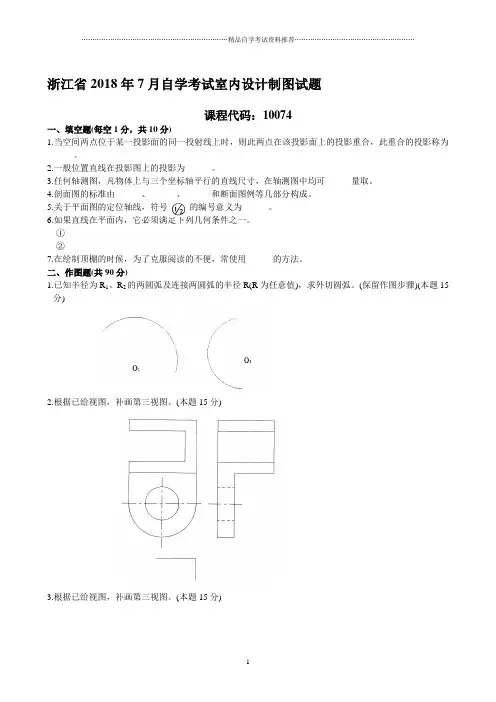

浙江省2018年7月自学考试室内设计制图试题
