图像采集卡是什么【全面解析】

采集卡使用方法一、什么是采集卡采集卡，也称为捕获卡或录像卡，是一种用于录制和采集音视频信号的硬件设备。

它通常是插在计算机主板上的扩展卡，可以将外部设备（如摄像机、录音设备等）的信号转化为数字信号，并传输到计算机中进行处理和存储。

二、采集卡的分类根据采集的信号类型和接口类型的不同，采集卡可以分为多种类型，包括视频采集卡、音频采集卡、模拟采集卡和数字采集卡等。

1. 视频采集卡：主要用于将模拟视频信号转换为数字信号，并传输到计算机中。

常见的视频采集卡接口有RCA、S-Video、HDMI等。

2. 音频采集卡：用于将模拟音频信号转换为数字信号，并传输到计算机。

音频采集卡通常具有麦克风输入口和线路输入口。

3. 模拟采集卡：可以同时采集视频和音频信号，具有视频输入口和音频输入口。

模拟采集卡可以用于将模拟信号转换为数字信号，并实现视频和音频的同步采集。

4. 数字采集卡：适用于直接采集数字信号的设备，如高清摄像机、数字音频设备等。

数字采集卡通常具有HDMI、SDI等接口。

三、采集卡的使用步骤1. 安装采集卡驱动程序：在使用采集卡之前，需要先安装相应的驱动程序。

驱动程序通常会随采集卡一同提供，也可以从官方网站上下载。

2. 连接外部设备：将需要采集的外部设备（如摄像机、录音设备等）通过合适的接口连接到采集卡上。

根据设备类型和采集卡接口的不同，可以选择合适的连接线缆。

3. 设置采集参数：打开采集卡相关的软件或应用程序，在设置界面中选择采集参数。

这些参数包括视频分辨率、帧率、音频采样率等，根据实际需求进行设置。

4. 开始采集：在设置完成后，点击开始采集按钮，采集卡开始工作，将外部设备的信号转换为数字信号，并传输到计算机中。

采集过程中可以实时预览采集到的信号。

5. 停止采集：在完成采集任务后，点击停止采集按钮，采集卡停止工作。

此时可以保存采集到的音视频文件，或进行后续的编辑和处理。

四、采集卡的注意事项1. 选择合适的采集卡：根据实际需求选择合适的采集卡，考虑采集信号类型、接口类型、采集质量等因素。

2024年图像采集卡市场前景分析引言图像采集卡是一种用于将模拟信号转换为数字信号的设备，它在当前科技发展和市场需求的推动下，正逐渐成为电子设备和通讯领域的重要组成部分。

本文将对图像采集卡市场的前景进行分析，包括市场规模、应用领域、竞争状况以及发展趋势等。

市场规模图像采集卡市场的规模在过去几年中保持持续增长的态势。

目前，全球图像采集卡市场规模已超过X亿美元，并预计在未来几年内将进一步扩大。

这主要受到现代电子设备和通讯技术的快速发展的推动。

随着人们对图像和视频内容需求的增加，图像采集卡的市场需求也将不断扩大。

应用领域图像采集卡在不同领域具有广泛的应用。

目前，主要应用领域包括医疗影像、安防监控、工业检测、航空航天等。

在医疗影像领域，图像采集卡可以用于医学影像的采集和传输，并为医生提供准确的诊断依据。

在安防监控领域，图像采集卡可以用于视频监控系统，实现对公共场所和私人领域的监控。

在工业检测领域，图像采集卡可以进行产品的质量检测和自动化控制。

在航空航天领域，图像采集卡可以用于航空器的导航和控制系统。

竞争状况图像采集卡市场竞争激烈，主要的竞争者包括美国的National Instruments、德国的Basler AG、英国的MathWorks等。

这些公司凭借先进的技术和强大的研发实力，占据了市场的主要份额。

此外，一些亚洲国家如中国、韩国、日本等也涌现出一批本土图像采集卡制造商，逐渐在市场上占有一席之地。

发展趋势未来图像采集卡市场的发展趋势主要包括以下几个方面： 1. 高清晰度需求增加：随着高清晰度显示设备的普及和需求的增加，图像采集卡需要提供更高的分辨率和质量。

2. 实时性要求提高：随着实时数据处理的需求增加，图像采集卡需要提供更低的延迟和更快的数据传输速度。

3. 人工智能整合：随着人工智能技术的迅速发展，图像采集卡将与人工智能相结合，为更智能的图像处理和分析提供支持。

4. 无线化趋势：随着无线通信技术的进步，图像采集卡可能趋向于无线化，减少布线和传输的限制。

图像采集卡的原理
图像采集卡的原理是通过将模拟信号转换为数字信号来实现对图像的采集和处理。

它通常包含一个模拟到数字转换器（ADC），用于将模拟图像信号转换为数字信号。

ADC将连续变化的模拟信号以固定的时间间隔采样，然后将采样值转换为对应的数字值。

图像采集卡还可能包含用于放大和滤波信号的模拟电路，以及数字信号处理器（DSP）或图像处理单元（GPU）等用于后续处理的硬件。

这些处理器可以对图像进行滤波、增强、压缩等操作，以提高图像质量或减少数据量。

图像采集卡还通常具有接口，用于与计算机或其他设备进行连接和数据传输。

最常见的接口是PCI或PCI-e插槽，但也可以使用USB或FireWire等接口。

图像采集卡的原理可以简单地概括为：将模拟图像信号转换为数字信号，并通过硬件处理和传输实现对图像的采集和处理。

这种原理使图像采集卡成为数字图像处理、计算机视觉、摄像监控等应用的重要组成部分。

第一章硬件部分一、视频信号的结构与使用图象采集卡是对模拟视频信号采样并作A/D转换而成为数字信号的，为了获得正确的数字信号，对模拟视频信号有一个大概的了解是十分重要的，尤其在一些特殊的应用领域，例如：●实时处理●多路视频输入●非标准视频采集●立体视觉●序列图象分析●运动图象等都对摄象机的同步连接；多路切换；图象处理与视频信号的同步配合；图象窗口的选择；亮度与对比度的调节有着特殊的要求，为了满足这些要求，把视频信号的结构了解清楚后，会对用户很快构成并调试好自己的图象处理系统；设计好自己的软件；充分提高CPU处理图象的效率等带来很大的好处，为此本节对视频信号的概要作一介绍，这里不是教材，只给用户提供一些使用图象卡应有的视频信号的基本知识。

1-1、视频信号的概述视频信号最初是用于广播电视的，也就是说是要经过传输，尤其是无线传输而送到观众接收机上，由于图象的信息量是如此巨大，如果不对视频信号作一定的处理，就会占据无线通讯很宽的宝贵频带，为此对全电视信号在清晰度、闪烁性、叠加彩色后的与黑白图象的兼容性、所占用的带宽等方方面面作了精心的权衡与安排，研究设计出目前的黑白/彩色全电视信号标准。

例如隔行扫描就是考虑到带宽、抗闪烁、清晰度等方面而巧妙设计的；PAL或NTSC的彩色图象制式就是考虑到人眼对颜色的着色特性，与原黑白视频的兼容性，在不影响黑白灰度信息的前提下，而将彩色信息调制后插入黑白全电视信号频谱的缝隙之中的。

而所谓的不影响仅仅是理论上的，由于技术上的局限性，在接收端将黑白信息与彩色信息分离时，在大多数情况下会大大影响黑白信息的分辨率。

视频信号的这些特性在广播电视中带来了巨大的好处，但在图象处理的使用场合又会带来很大的不便与缺陷。

所以在用图象采集卡时大致了解一些视频信号的特性，对有效的构建用户自己的系统是很必要的。

1-2、黑白全电视信号及采集摄象机获取图象形成视频信号是用扫描的方式逐行顺序进行的，从景物的左上角开始扫描第一行，然后向下移动扫描第二行，直至这场扫描完312行（PAL制），到第313行的一半时，这一场结束，形成了一幅奇场图象；从图象的最上部中间开始第313行的后半部扫描，见图一，开始第二场即偶场的扫描，第二场的每一行夹在第一场的相邻行中间，直至625行结束，第二场图象结束，形成了一幅偶场图象，同时相邻行由奇场和偶场图象交叉形成了一帧图象。

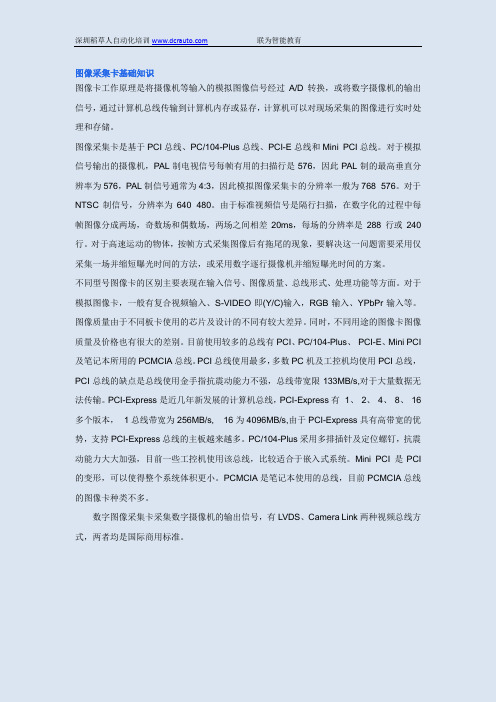

深圳稻草人自动化培训联为智能教育图像采集卡基础知识图像卡工作原理是将摄像机等输入的模拟图像信号经过A/D转换，或将数字摄像机的输出信号，通过计算机总线传输到计算机内存或显存，计算机可以对现场采集的图像进行实时处理和存储。

图像采集卡是基于PCI总线、PC/104-Plus总线、PCI-E总线和Mini PCI总线。

对于模拟信号输出的摄像机，PAL制电视信号每帧有用的扫描行是576，因此PAL制的最高垂直分辨率为576，PAL制信号通常为4:3，因此模拟图像采集卡的分辨率一般为768×576。

对于NTSC制信号，分辨率为640×480。

由于标准视频信号是隔行扫描，在数字化的过程中每帧图像分成两场，奇数场和偶数场，两场之间相差20ms，每场的分辨率是288行或240行。

对于高速运动的物体，按帧方式采集图像后有拖尾的现象，要解决这一问题需要采用仅采集一场并缩短曝光时间的方法，或采用数字逐行摄像机并缩短曝光时间的方案。

不同型号图像卡的区别主要表现在输入信号、图像质量、总线形式、处理功能等方面。

对于模拟图像卡，一般有复合视频输入、S-VIDEO即(Y/C)输入，RGB输入、YPbPr输入等。

图像质量由于不同板卡使用的芯片及设计的不同有较大差异。

同时，不同用途的图像卡图像质量及价格也有很大的差别。

目前使用较多的总线有PCI、PC/104-Plus、PCI-E、Mini PCI 及笔记本所用的PCMCIA总线。

PCI总线使用最多，多数PC机及工控机均使用PCI总线，PCI总线的缺点是总线使用金手指抗震动能力不强，总线带宽限133MB/s,对于大量数据无法传输。

PCI-Express是近几年新发展的计算机总线，PCI-Express有×1、×2、×4、×8、×16多个版本，×1总线带宽为256MB/s, ×16为4096MB/s,由于PCI-Express具有高带宽的优势，支持PCI-Express总线的主板越来越多。

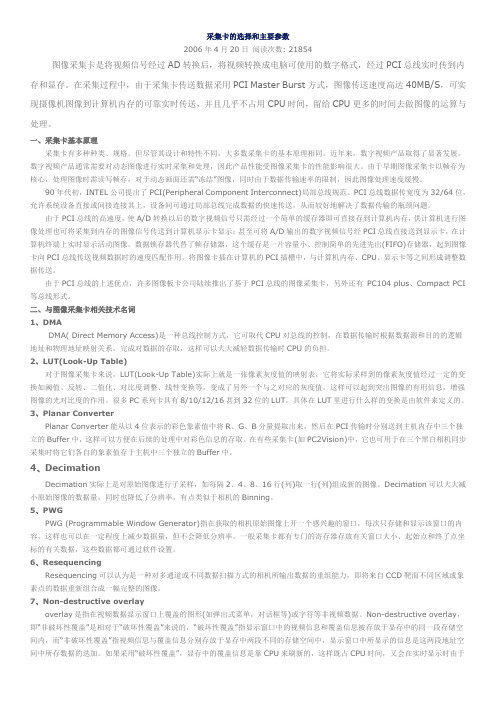

采集卡的选择和主要参数2006年4月20日阅读次数: 21854图像采集卡是将视频信号经过AD转换后，将视频转换成电脑可使用的数字格式，经过PCI总线实时传到内存和显存。

在采集过程中，由于采集卡传送数据采用PCI Master Burst方式，图像传送速度高达40MB/S，可实现摄像机图像到计算机内存的可靠实时传送，并且几乎不占用CPU时间，留给CPU更多的时间去做图像的运算与处理。

一、采集卡基本原理采集卡有多种种类、规格。

但尽管其设计和特性不同，大多数采集卡的基本原理相同。

近年来，数字视频产品取得了显著发展。

数字视频产品通常需要对动态图像进行实时采集和处理，因此产品性能受图像采集卡的性能影响很大。

由于早期图像采集卡以帧存为核心，处理图像时需读写帧存，对于动态画面还需“冻结”图像，同时由于数据传输速率的限制，因此图像处理速度缓慢。

90年代初，INTEL公司提出了PCI(Peripheral Component Interconnect)局部总线规范。

PCI总线数据传宽度为32/64位，允许系统设备直接或间接连接其上，设备间可通过局部总线完成数据的快速传送，从而较好地解决了数据传输的瓶颈问题。

由于PCI总线的高速度，使A/D转换以后的数字视频信号只需经过一个简单的缓存器即可直接存到计算机内存，供计算机进行图像处理也可将采集到内存的图像信号传送到计算机显示卡显示；甚至可将A/D输出的数字视频信号经PCI总线直接送到显示卡，在计算机终端上实时显示活动图像。

数据锁存器代替了帧存储器，这个缓存是一片容量小、控制简单的先进先出(FIFO)存储器，起到图像卡向PCI总线传送视频数据时的速度匹配作用。

将图像卡插在计算机的PCI插槽中，与计算机内存、CPU、显示卡等之间形成调整数据传送。

由于PCI总线的上述优点，许多图像板卡公司陆续推出了基于PCI总线的图像采集卡，另外还有PC104 plus、Compact PCI 等总线形式。

图像采集卡工作原理
图像采集卡是一种专门用于采集和处理图像数据的硬件设备。

其工作原理可以分为以下几个步骤：
1. 信号输入：图像采集卡通常具有各种不同类型的输入接口，如模拟视频接口（如Composite、S-Video、Component）和数字视频接口（如HDMI、DVI、DisplayPort）。

它们可以接收来自各种摄像头、监控摄像机、视频播放器或电视信号源的图像信号。

2. 信号转换：采集卡接收到的信号通常是模拟视频信号，需要将其转换为数字格式以便计算机进行处理。

这一步骤通常包括模拟到数字的转换，也就是将模拟信号通过模数转换器（ADC）转换为数字信号。

3. 数据处理：图像采集卡会对接收到的数字图像数据进行处理和优化。

这包括图像解码、降噪、增强、色彩校准等操作，以确保输出的图像质量达到较高的标准。

4. 存储和传输：处理后的图像数据可以进行存储，并通过计算机的总线接口（如PCI、PCIe）传输到计算机内存中。

这样，计算机就可以直接访问并进一步处理这些图像数据，如显示、编辑、分析等。

5. 驱动和软件支持：为了让图像采集卡能够正常工作，需要安装相应的驱动程序和支持软件。

这些软件可以提供图像采集、图像处理、配置参数调整等功能，使用户能够进行自定义设置
和操作。

需要注意的是，图像采集卡的工作原理可能会因不同的品牌和型号而略有差异，但大体上都会包含以上几个步骤。

图像采集卡基本概念及分类图像采集卡（Image Gr abber）又称为图像卡，它将摄像机的图像视频信号，以帧为单位，送到计算机的内存和VGA帧存，供计算机处理、存储、显示和传输等使用；在机器视觉系统中，图像卡采集到的图像，供处理器作出工件是否合格、运动物体的运动偏差量、缺陷所在的位置等等处理。

基本概念1、图像采集卡（Fr ame Graber）图像采集卡是图像采集部分和处理部分的接口。

图像经过采样、量化以后转换为数字图像并输入、存储到帧存储器的过程，叫做采集、数字化。

2、A/D转换视频量化处理是指将相机所输出的模拟视频信号转换为PC所能识别的数字信号的过程，即A/D转换。

视频信号的量化处理是图像采集处理的重要组成部分。

3、传输通道数（Channel）采集卡同时对多个相机进行A/D转换的能力。

如：2通道、4通道。

4、分辨率采集卡能支持的最大点阵反映了其分辨率的性能。

即，其所能支持的相机最大分辨率。

5、采样频率采样频率反映了采集卡处理图像的速度和能力。

在进行高速图像采集时，需要注意采集卡的采样频率是否满足要求。

6、传输速率指图像由采集卡到达内存的速度。

普通PCI接口理论传输速度为132MB/S，PCI-E，PCI-X是更高速的总线接口。

7、图像格式（像素格式）(1) 黑白图像：通常情况下，图像灰度等级可分为256级，即以8位表示。

在对图像灰度有更精确要求时，可用10位，12位等来表示。

(2) 彩色图像：彩色图像可由RGB（YUV）3种色彩组合而成，根据其亮度级别的不同有8－8－8，10－10－10等格式。

8、颜色空间对一种颜色进行编码的方法统称为“颜色空间”或“色域”(Color Space)。

——RGB(16位/24位/32位)——YUV(YCbCr)——其他(HSV、CMYK、数码相机自定义格式等)——Alpha通道9、帧和场——标准的模拟视频信号是隔行信号，一帧分成两场——偶数场包含所有的偶数行(0, 2, . . . )——奇数场包含所有的奇数行(1, 3, . . . )——采集和传输的过程中使用的是场，而不是帧——一帧图像的两场之间有时间差可采集的视频信号·模拟视频和数字视频；·标准视频和非标准视频信号；·隔行和逐行扫描方式；·黑白和彩色摄像机输出；·复合和各种分量式彩色视频信号图像采集卡的分类1. 依据输入信号类型可以分为：模拟制式图像采集卡数字图像采集卡2. 根据采集信号颜色可分为：黑白图像采集卡彩色图像采集卡输出接口类型根据不同的应用方向，为配合所接摄像头，图像采集卡有多种输出接口，其主要接口有BN C、VGA、Camer alink、LVDS、DVI、USB、FireWir e等。
