图像采集与图像采集系统概述资料

图像信息采集技术的概念图像信息采集技术是指通过相机、扫描仪、激光雷达等设备对现实世界的图像进行采集和处理，获取图像中所包含的各种信息。

图像信息采集技术涉及到计算机视觉、图像处理、医学影像等多个领域，具有广泛的应用前景。

下面将从图像采集设备、图像处理算法以及应用案例等方面进行详细阐述。

一、图像采集设备图像采集设备是实现图像信息采集的重要工具，包括相机、扫描仪、激光雷达等。

其中，相机是最常用的图像采集设备之一。

相机通过镜头将现实世界中的光信息转化为电信号，然后通过传感器将电信号转化为数字信号，最终生成数字图像。

相机的性能直接影响到图像采集的质量，目前市面上有各种不同类型和性能的相机可供选择，如单反相机、运动相机、手机相机等。

扫描仪是另一种常见的图像采集设备，它通过光学系统将纸质文件等转化为数字图像。

扫描仪可以分为平板扫描仪和卷帘扫描仪两种类型。

平板扫描仪主要适用于扫描单张纸质文件，而卷帘扫描仪适用于扫描大尺寸的纸质文件，如绘画作品、地图等。

激光雷达是一种通过测量物体与激光束之间的相互作用来获取物体三维空间位置信息的设备。

激光雷达通过发射激光束并接收反射回来的光信号，通过测量激光束的时间和光强来计算出物体的距离和反射率，从而实现对物体形状和位置的获取。

激光雷达主要应用于地质勘探、机器人导航、自动驾驶等领域。

二、图像处理算法图像处理算法是将采集到的图像进行处理和分析的重要手段，用于提取图像中的有用信息。

常用的图像处理算法包括图像滤波、边缘检测、目标检测、图像分割等。

图像滤波是一种用于去噪和增强图像的处理方法。

通过不同的滤波器和滤波算法，可以有效地降低噪声、增强图像细节，并改善图像的视觉效果。

边缘检测是一种用于检测图像中物体边界的算法。

边缘是图像中亮度变化较大的区域，边缘检测算法可以通过计算图像中像素的梯度和方向来提取出边缘。

常用的边缘检测算法包括Sobel算子、Canny算子等。

目标检测是一种用于在图像中检测和定位目标的算法。

基于CCD的图像采集和处理系统一、概述随着科技的快速发展，图像采集和处理技术在许多领域，如医疗、工业、安全监控等，都发挥着越来越重要的作用。

基于电荷耦合器件（CCD）的图像采集和处理系统以其高分辨率、高灵敏度和低噪声等优点，在科研、工业生产和日常生活中得到了广泛应用。

电荷耦合器件（CCD）是一种能够将光信号转换为电信号的半导体器件，其内部由大量紧密排列的光敏元件（像素）组成。

当光线照射到CCD表面时，每个像素会根据光线的强弱产生相应的电荷，通过后续电路的处理，可以将这些电荷转换成数字信号，从而实现对图像的捕捉和存储。

基于CCD的图像采集和处理系统主要由光学系统、CCD传感器、模数转换电路、图像处理软件等部分组成。

光学系统负责将目标景物的光线引导到CCD传感器上CCD传感器将光信号转换为电信号模数转换电路将模拟信号转换为数字信号，以便后续处理图像处理软件则负责对采集到的图像进行各种增强、分析和识别等操作，以满足不同应用的需求。

本文将对基于CCD的图像采集和处理系统的基本原理、组成结构、关键技术以及应用领域进行详细介绍，旨在为相关领域的研究人员、工程师和技术人员提供有益的参考和借鉴。

同时，也期望通过本文的探讨，能够推动基于CCD的图像采集和处理技术的进一步发展和应用。

1. 图像采集与处理技术的发展背景随着科技的飞速发展，图像采集和处理技术已成为现代社会不可或缺的一部分。

从早期的模拟信号处理技术，到现代的数字信号处理技术，图像采集和处理技术经历了巨大的变革。

在这个过程中，电荷耦合器件（ChargeCoupled Device，简称CCD）的发明和应用，极大地推动了图像采集和处理技术的发展。

图像采集技术是对真实世界中的光信号进行捕捉和转换的过程，而处理技术则是对这些信号进行增强、分析和理解的操作。

早期的图像采集设备，如摄像机，大多采用模拟信号处理技术，其精度和稳定性有限。

随着数字技术的崛起，尤其是计算机技术的快速发展，数字图像采集和处理技术逐渐取代模拟技术，成为主流。

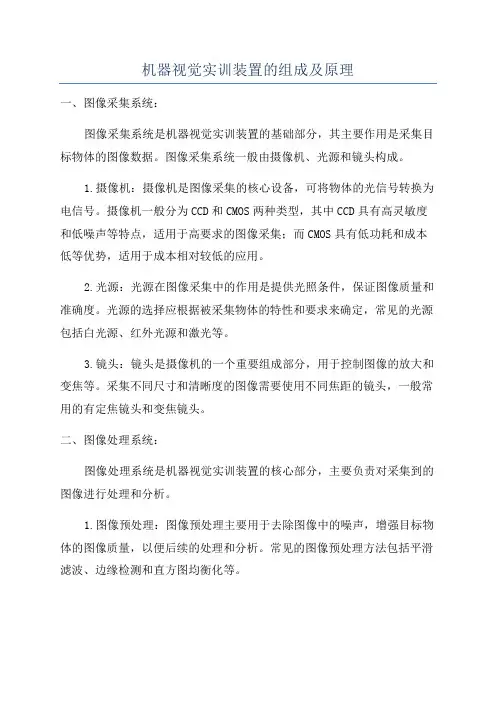

机器视觉实训装置的组成及原理一、图像采集系统：图像采集系统是机器视觉实训装置的基础部分，其主要作用是采集目标物体的图像数据。

图像采集系统一般由摄像机、光源和镜头构成。

1.摄像机：摄像机是图像采集的核心设备，可将物体的光信号转换为电信号。

摄像机一般分为CCD和CMOS两种类型，其中CCD具有高灵敏度和低噪声等特点，适用于高要求的图像采集；而CMOS具有低功耗和成本低等优势，适用于成本相对较低的应用。

2.光源：光源在图像采集中的作用是提供光照条件，保证图像质量和准确度。

光源的选择应根据被采集物体的特性和要求来确定，常见的光源包括白光源、红外光源和激光等。

3.镜头：镜头是摄像机的一个重要组成部分，用于控制图像的放大和变焦等。

采集不同尺寸和清晰度的图像需要使用不同焦距的镜头，一般常用的有定焦镜头和变焦镜头。

二、图像处理系统：图像处理系统是机器视觉实训装置的核心部分，主要负责对采集到的图像进行处理和分析。

1.图像预处理：图像预处理主要用于去除图像中的噪声，增强目标物体的图像质量，以便后续的处理和分析。

常见的图像预处理方法包括平滑滤波、边缘检测和直方图均衡化等。

2.特征提取：特征提取是图像处理系统中的关键环节，通过对图像进行特征点检测和描述，来区分不同的目标物体。

常用的特征提取方法包括边缘检测、角点检测和纹理特征提取等。

3.目标识别和分类：目标识别和分类是机器视觉实训装置的主要任务之一、利用机器学习和模式识别算法，可以对目标物体进行自动识别和分类，实现自动化处理和控制。

三、控制系统：控制系统是机器视觉实训装置的操作和控制部分，主要负责对图像处理系统和其他外部设备进行控制。

1.控制器：控制器是机器视觉实训装置的核心控制设备，一般采用嵌入式处理器或DSP芯片。

控制器负责图像处理系统的控制和管理，并与外部设备进行数据交互。

2.输入设备：输入设备通常是一些传感器或开关，用于传递外部数据给控制系统。

例如，温度传感器、压力传感器和光电开关等。

PACS期末复习资料⼀、名词解释：PACS、PACS涉及的名词、DICOM、DICOM分类概念、医院信息系统及各个⼦系统，临床路径、HL7、图像处理、图像压缩，图像存储、三维成像1.PACS系统概念、分类医学图像存储与传输系统PACS （Picture Archiving and Communication System，PACS）：是指应⽤数字成像技术、计算机技术和⽹络技术，对医学图像进⾏获取、显⽰、存储、传送和管理的综合信息系统分类：全规模PACS、数字化PACS、⼩型PACS全规模PACS（full-service PACS）:院内集成PACS（Hi-PACS）即指包括了模块化结构、开放性架构、DICOM标准、整合医院信息系统/放射信息系统（HIS/RIS）等特征的full-service PACS范畴。

数字化PACS（digital PACS）⼩型PACS（mini-PACS）:局限于单⼀医学影像部门或影像⼦专业单元范围内2.简述PACS 系统的组成和各部分的主要功能PACS系统主要包括有图像采集、传输存储、处理、显⽰以及打印的功能组成：图像的采集⼦系统；影像传输存储管理系统；影像⼯作站；影像拷贝输出系统1．图像的采集⼦系统图像采集设备是PACS系统的前级设备，采集的图像质量决定了PACS系统实际使⽤的价值。

临床采集的图像：静态图像、动态图像2．影像传输存储管理系统将采集到的图像按⼀定的格式、⼀定的组织原则存贮到物理存储介质上，然后按需求通过⽹络传输到各影像⼯作站或其它⽤户系统。

图像必须采⽤⽆失真压缩，JPEG、H.261及MPEG存储介质：硬磁盘、光盘存储器、流磁带（库）3．影像⼯作站影像⼯作站主要完成的功能有：病案准备、病案选择、图像的处理、⽂件编制、病案介绍。

影像诊断⼯作站、影像后处理⼯作站和影像浏览⼯作站显⽰分辨率：1024×1024的1KB视窗或4096×4096的4KB视窗。

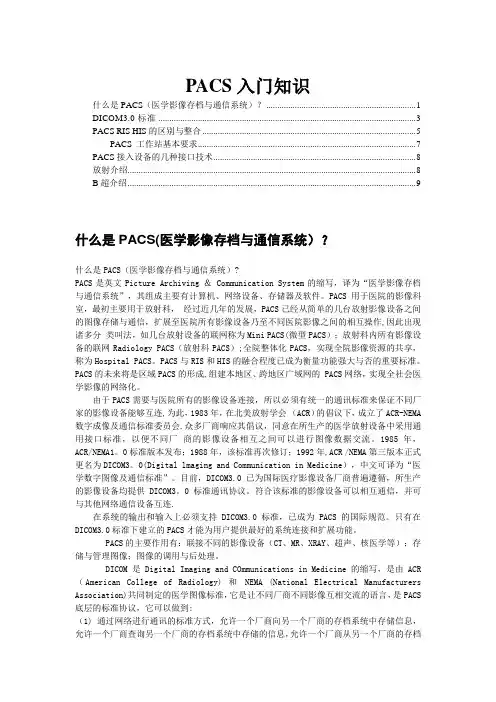

PACS入门知识什么是PACS（医学影像存档与通信系统）？ (1)DICOM3.0标准 (3)PACS RIS HIS的区别与整合 (5)PACS 工作站基本要求 (7)PACS接入设备的几种接口技术 (8)放射介绍 (8)B超介绍 (9)什么是PACS(医学影像存档与通信系统）？什么是PACS（医学影像存档与通信系统）?PACS是英文Picture Archiving ＆ Communication System的缩写，译为“医学影像存档与通信系统”，其组成主要有计算机、网络设备、存储器及软件。

PACS用于医院的影像科室，最初主要用于放射科，经过近几年的发展，PACS已经从简单的几台放射影像设备之间的图像存储与通信，扩展至医院所有影像设备乃至不同医院影像之间的相互操作,因此出现诸多分类叫法，如几台放射设备的联网称为Mini PACS(微型PACS）；放射科内所有影像设备的联网Radiology PACS（放射科PACS）;全院整体化PACS，实现全院影像资源的共享，称为Hospital PACS。

PACS与RIS和HIS的融合程度已成为衡量功能强大与否的重要标准。

PACS的未来将是区域PACS的形成,组建本地区、跨地区广域网的 PACS网络，实现全社会医学影像的网络化。

由于PACS需要与医院所有的影像设备连接，所以必须有统一的通讯标准来保证不同厂家的影像设备能够互连,为此，1983年，在北美放射学会（ACR）的倡议下，成立了ACR-NEMA 数字成像及通信标准委员会.众多厂商响应其倡议，同意在所生产的医学放射设备中采用通用接口标准，以便不同厂商的影像设备相互之间可以进行图像数据交流。

1985年，ACR/NEMA1。

0标准版本发布；1988年，该标准再次修订；1992年,ACR /NEMA第三版本正式更名为DICOM3。

0(Digital lmaging and Communication in Medicine），中文可译为“医学数字图像及通信标准”。

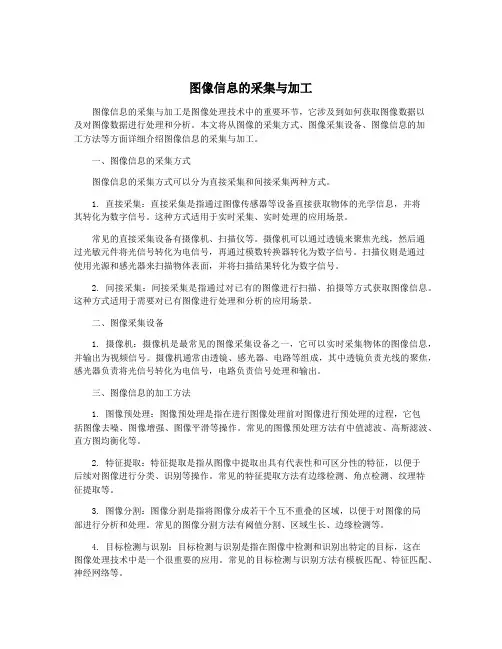

图像信息的采集与加工图像信息的采集与加工是图像处理技术中的重要环节，它涉及到如何获取图像数据以及对图像数据进行处理和分析。

本文将从图像的采集方式、图像采集设备、图像信息的加工方法等方面详细介绍图像信息的采集与加工。

一、图像信息的采集方式图像信息的采集方式可以分为直接采集和间接采集两种方式。

1. 直接采集：直接采集是指通过图像传感器等设备直接获取物体的光学信息，并将其转化为数字信号。

这种方式适用于实时采集、实时处理的应用场景。

常见的直接采集设备有摄像机、扫描仪等。

摄像机可以通过透镜来聚焦光线，然后通过光敏元件将光信号转化为电信号，再通过模数转换器转化为数字信号。

扫描仪则是通过使用光源和感光器来扫描物体表面，并将扫描结果转化为数字信号。

2. 间接采集：间接采集是指通过对已有的图像进行扫描、拍摄等方式获取图像信息。

这种方式适用于需要对已有图像进行处理和分析的应用场景。

二、图像采集设备1. 摄像机：摄像机是最常见的图像采集设备之一，它可以实时采集物体的图像信息，并输出为视频信号。

摄像机通常由透镜、感光器、电路等组成，其中透镜负责光线的聚焦，感光器负责将光信号转化为电信号，电路负责信号处理和输出。

三、图像信息的加工方法1. 图像预处理：图像预处理是指在进行图像处理前对图像进行预处理的过程，它包括图像去噪、图像增强、图像平滑等操作。

常见的图像预处理方法有中值滤波、高斯滤波、直方图均衡化等。

2. 特征提取：特征提取是指从图像中提取出具有代表性和可区分性的特征，以便于后续对图像进行分类、识别等操作。

常见的特征提取方法有边缘检测、角点检测、纹理特征提取等。

3. 图像分割：图像分割是指将图像分成若干个互不重叠的区域，以便于对图像的局部进行分析和处理。

常见的图像分割方法有阈值分割、区域生长、边缘检测等。

4. 目标检测与识别：目标检测与识别是指在图像中检测和识别出特定的目标，这在图像处理技术中是一个很重要的应用。

常见的目标检测与识别方法有模板匹配、特征匹配、神经网络等。

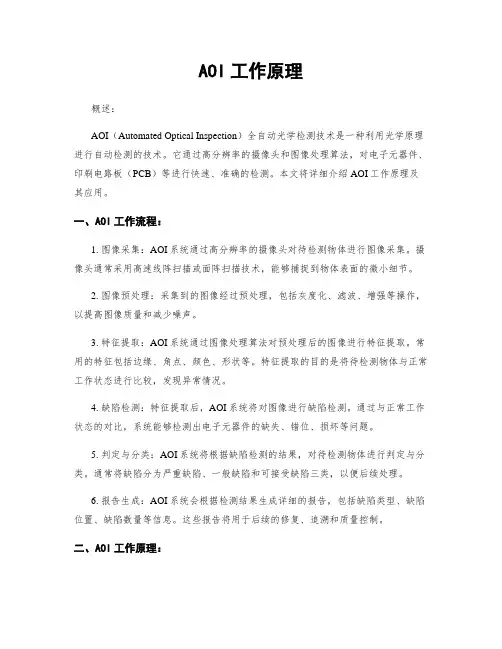

AOI工作原理概述：AOI（Automated Optical Inspection）全自动光学检测技术是一种利用光学原理进行自动检测的技术。

它通过高分辨率的摄像头和图像处理算法，对电子元器件、印刷电路板（PCB）等进行快速、准确的检测。

本文将详细介绍AOI工作原理及其应用。

一、AOI工作流程：1. 图像采集：AOI系统通过高分辨率的摄像头对待检测物体进行图像采集。

摄像头通常采用高速线阵扫描或面阵扫描技术，能够捕捉到物体表面的微小细节。

2. 图像预处理：采集到的图像经过预处理，包括灰度化、滤波、增强等操作，以提高图像质量和减少噪声。

3. 特征提取：AOI系统通过图像处理算法对预处理后的图像进行特征提取。

常用的特征包括边缘、角点、颜色、形状等。

特征提取的目的是将待检测物体与正常工作状态进行比较，发现异常情况。

4. 缺陷检测：特征提取后，AOI系统将对图像进行缺陷检测。

通过与正常工作状态的对比，系统能够检测出电子元器件的缺失、错位、损坏等问题。

5. 判定与分类：AOI系统将根据缺陷检测的结果，对待检测物体进行判定与分类。

通常将缺陷分为严重缺陷、一般缺陷和可接受缺陷三类，以便后续处理。

6. 报告生成：AOI系统会根据检测结果生成详细的报告，包括缺陷类型、缺陷位置、缺陷数量等信息。

这些报告将用于后续的修复、追溯和质量控制。

二、AOI工作原理：1. 光源系统：AOI系统通常使用多种光源，如白光、红外线等。

光源的选择取决于待检测物体的特性和需求。

光源的光线经过适当的聚焦和调整，照射在待检测物体表面，以提供足够的光线用于图像采集。

2. 摄像头系统：AOI系统使用高分辨率的摄像头进行图像采集。

摄像头通常采用CCD或CMOS传感器，能够捕捉到物体表面的微小细节。

摄像头的位置和角度可以根据需要进行调整，以获得最佳的图像质量。

3. 图像处理算法：AOI系统使用先进的图像处理算法对采集到的图像进行处理和分析。

这些算法包括边缘检测、形状匹配、颜色分析等。

图像采集及显示图像采集及显示是计算机视觉领域的重要研究方向之一，也是广泛应用于人机交互、安防监控、医学影像、工业检测等领域的技术。

本文将从图像采集和图像显示两个方面进行介绍。

一、图像采集图像采集是指从现实世界中获取图像数据的过程。

目前常见的图像采集设备有相机、摄像机、扫描仪、光谱仪等。

主要包括以下几个步骤：1.光学成像在光学成像中，光线经过透镜组成像，从而得到一个二维的光强分布。

透镜的光学参数决定了成像质量，如焦距、光圈、球差、像差等。

2.传感器采集传感器是将光学信息转换成电信号的设备。

常见的图像传感器有CCD和CMOS两种类型。

CCD传感器的工作原理是将光子转换成电荷进行储存和传输，因此具有较高的灵敏度和动态范围；CMOS传感器则是将光子直接转换成电信号，具有低功耗和集成度高等优点。

3.信号处理由于传感器本身存在噪声和失真等问题，因此需要对采集到的图像进行信号处理，包括白平衡、去噪、色彩校正、图像增强、均衡化等。

二、图像显示图像显示是指将采集到的图像数据转换成人类可以感知的图像并呈现在屏幕上的过程。

常见的图像显示设备有液晶显示器、电视、投影仪等。

主要包括以下几个步骤：1.色彩空间转换图像采集设备采集到的图像数据采用的是RGB色彩空间，而图像显示设备使用的则是YUV或YCbCr色彩空间。

因此需要对图像数据进行转换。

2.图像缩放由于采集到的图像大小与显示设备大小可能不一致，因此需要对图像进行缩放。

常用的缩放算法有最近邻插值、双线性插值、双立方插值等。

3.屏幕显示最后将处理后的图像数据发送到显示设备进行呈现，其核心技术是显示驱动。

液晶显示器主要使用薄膜晶体管(TFT)技术，通过控制每个像素点的亮度来实现图像呈现。

总结以上就是图像采集及显示的基本原理和流程介绍。

在实际应用中，还需要结合实际需求选择合适的采集和显示设备，并针对具体场景进行优化和改进。

图像采集与显示系统概述刘晓炯西北民族大学电气工程学院【摘要】随着图像采集与显示在社会各方面的广泛应用，对于图像采集与显示技术的研究具有极高的社会价值和经济价值．本文采用ＯＶ７６７０图像传感器采集图像数据和ａｌ４２２存储图像，并以Ａｌｔｅｒａ的ＮＩＯＳＩＩ软核处理器作为主控制器的系统设计，然后采用ＳＴＭ３２处理数据并控制ＴＦＴ液晶将采集的图像进行显示。

【关键词】图像采集与显示ＳＴＭ３２ＯＶ７６７０ＴＦＴＬＣＤ一、引言随着图像采集处理技术的进步和社会的发展，图像采集与显示在社会各方面的广泛应用，对于图像采集与显示技术的研究具有极高的社会价值和经济价值。

因此，被广泛应用到社会生活的各个方面。

基于摄像头图像采集与显示技术拥有广泛的应用市场和广阔的发展前景，本文采用ＯＶ７６７０摄像头采集图像，然后通过ＳＴＭ３２进行处理数据，对图像采集与显示的知识进行了简单的概述。

二、原理概述本系统基于ｓｔｍ３２高位单片机通过软件编程设置ＯＶ７６７０摄像头内部参数采集图像，并将采集到的图像转换为数字信号存储在ａｌ４２２里；随后ＳＴＭ３２将存储在ａｌ４２２内部的数字代码提取出来，再经过算法处理将数据显示在液晶显示屏ＴＦＴ上。

该系统可分为数据采集，数据存储，数据处理，数据显示四个板块，通过整合后合并为数据采集与存储和数据处理与显示两大模块。

三、数据的采集与存储１．数据的采集。

本文采用ＯＶ７６７０图像传感器，它体积小，工作电压低，提供单片ＶＧＡ摄像头和影像处理器的所有功能，同时其外部硬件电路配置灵活。

ＯＶ７６７０图像传感器的工作时钟为２４ＭＨＺ，采集速度达到每秒３０帧，有效像素达到３０万，它灵敏度高适合低照度应用及低电压嵌入式应用。

通过ＳＣＣＢ总线控制，可以输入整帧、子采样、取窗口等方式的各种分辨率８位影像数据。

用户可以完全控制图像质量、数据格式和传输方式。

所有图像处理功能过程包括伽玛曲线、白平衡、饱和度、色度等都可以通过ＳＣＣＢ接口编程。

基于计算机视觉的智能驾驶系统设计与实现智能驾驶是近年来备受关注的领域，通过计算机视觉技术，可以实现机器对道路环境的感知和理解，从而实现车辆的智能驾驶。

本文将详细介绍基于计算机视觉的智能驾驶系统的设计与实现。

一、系统概述基于计算机视觉的智能驾驶系统是利用计算机视觉技术实现对道路环境、交通标志和其他车辆的感知和理解，从而实现自动驾驶功能。

该系统主要包括图像采集、图像处理、目标检测与跟踪、决策与控制等模块。

二、图像采集智能驾驶系统的核心是对道路环境进行感知，而图像采集是实现感知的首要步骤。

可以利用摄像头、激光雷达和毫米波雷达等装置来采集道路环境的图像。

摄像头通常安装在车辆前方，并具备广角和远距离拍摄的功能，以获取全景道路图像。

三、图像处理获取到的图像需要经过预处理，以便后续的目标检测和跟踪。

预处理包括图像去噪、图像增强、图像分割等步骤。

去噪可以通过滤波算法实现，如中值滤波、均值滤波等。

图像增强可以通过对比度增强、直方图均衡化等方法来提高图像质量。

图像分割是将图像分割成不同的区域，以便更好地识别和理解道路元素。

四、目标检测与跟踪目标检测与跟踪是智能驾驶系统中的关键环节，目标包括交通标志、行人、其他车辆等。

常用的目标检测算法有基于特征的方法和基于深度学习的方法。

在目标检测的基础上，还需要对目标进行跟踪，以便对其进行实时追踪和预测。

五、决策与控制通过对道路环境的感知和理解，系统需要做出相应的决策，并对车辆进行控制。

决策模块根据感知结果和预设的规则，判断应采取的行动，如加速、减速、换道等。

控制模块根据决策结果，控制车辆的速度、方向和加减速等动作。

六、系统实现为了实现基于计算机视觉的智能驾驶系统，需要具备较高的计算能力和存储能力。

可以选择使用高性能的计算平台，如NVIDIA的Jetson系列开发板，搭建系统的核心部分。

此外，还可以使用开源的计算机视觉库，如OpenCV、TensorFlow等，方便地进行图像处理、目标检测和跟踪等任务。
