【CN209616904U】汽车无线充电的充电装置【专利】

  • 格式：pdf
  • 大小：573.65 KB
  • 文档页数：15

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920268137.3
(22)申请日 2019.03.04
(73)专利权人 重庆化工职业学院
地址 400025 重庆市江北区嘉陵四村100号
(72)发明人 唐京瑞　田荣明　冉隆毅　段勋兴　
杨新顺　
(74)专利代理机构 重庆信航知识产权代理有限
公司 50218
代理人 孙章虎
(51)Int.Cl.
B60L 53/12(2019.01)
B60L 53/126(2019.01)
B60L 53/38(2019.01)
(54)实用新型名称
汽车无线充电的充电装置
(57)摘要
本实用新型公开了汽车无线充电的充电装
置，包括无线充电发射机构、停车台、能够使得无
线充电发射机构在停车台下方自由移动位置的
位移调整装置、定位汽车无线充电接收线圈位置
并控制位移调整装置将无线充电发射机构移动
到位的位移控制系统和停车台；所述无线充电发
射机构与电网电连接；所述停车台中部设有可供
无线充电发射机构升降和位移的开孔；所述位移
调整装置和位移控制系统位于停车台下方。

本实
用新型可以使无线充电发射机构可以较为方便
的根据汽车停靠的位置调整其位置，从而使得充
电效率更高，
更加自动化。

权利要求书2页 说明书5页 附图7页CN 209616904 U 2019.11.12
C N 209616904
U
权　利　要　求　书1/2页CN 209616904 U
1.汽车无线充电的充电装置，其特征在于，包括无线充电发射机构、位移调整装置、位移控制系统和停车台；
所述无线充电发射机构与电网电连接，所述的无线充电发射机构的整流器输入端连接电网、输出端连接逆变器，所述的逆变器输出端设有发射线圈；
所述停车台中部设有可供无线充电发射机构升降和位移的开孔；所述位移调整装置和位移控制系统位于停车台下方；
所述位移调整装置包括可升降的无线充电发射机构放置架、用于水平转动所述无线充电发射机构放置架的回转机构和用于左右移动所述回转机构的水平位移机构；
所述回转机构包括与所述水平位移机构相连的回转架、设置在所述回转架上的回转支撑、设置在所述回转架的一侧的电机和设置在所述电机的输出轴上的齿轮；所述回转支撑的内圈与所述回转架可拆卸的相连、外圈的外壁设置有与所述齿轮相啮合的外齿；
所述无线充电发射机构放置架与所述回转支撑的外圈可拆卸的相连；
所述位移控制系统包括线圈位置检测单元、光发射单元和用于显示线圈位置检测单元反馈信号的控制器；所述光发射单元安装在汽车车底上，位于汽车无线充电接收线圈的中心位置；所述线圈位置检测单元包括至少三个光传感器和环形安装架，所有传感器成圆形整列的安装在水平的环形安装架上，所述无线充电发射机构位于环形安装架内，其圆心与环形安装架的圆心重合；所述光传感器与控制器弱电连接；
所述环形安装架安装在无线充电发射机构放置架上。

2.根据权利要求1所述的汽车无线充电的充电装置，其特征在于，还包括激光测距单元，所示激光测距单元垂直的安装在环形安装架上，与控制器电连接。

3.根据权利要求1所述的汽车无线充电的充电装置，其特征在于，所述无线充电发射机构放置架包括放置平台和用于上下移动所述放置平台的升降机构；所述升降机构包括与所述回转支撑的外圈相连的外立柱、滑动设置在所述外立柱中的内立柱和用于移动所述内立柱的第一电缸，所述第一电缸的第一缸体与所述外立柱相连、第一伸出杆与所述内立柱相连，所述第一电缸与控制器电连接。

4.根据权利要求1所述的汽车无线充电的充电装置，其特征在于，还包括箱体，所述水平位移机构、无线充电发射机构放置架、回转机构均位于箱体内，所述水平位移机构与所述箱体的内腔的底部相连。

5.根据权利要求4所述的汽车无线充电的充电装置，其特征在于，所述箱体的顶部设置有可上下移动的箱盖。

6.根据权利要求5所述的汽车无线充电的充电装置，其特征在于，所述箱体的内腔的上部的四角处均设置有用于上下移动所述箱盖的第二电缸，所述第二电缸的第二缸体与所述箱体相连、第二伸出杆与所述箱盖相连。

7.根据权利要求1所述的汽车无线充电的充电装置，其特征在于，所述光发射单元包括光发射器和保护罩；所述光发射器安装在汽车车底，所述光发射器与汽车控制器系统电连接，所述保护罩外包裹在光发射罩的外表面，所述保护罩为透明材质。

8.根据权利要求7所述的汽车无线充电的充电装置，其特征在于，所述保护罩外表面涂有自清洁涂层，内表面涂有遮光层，所述遮光层的厚度随着距离光发射器的距离变长而逐渐变厚。

2。

合集下载

一种新能源汽车无线充电装置[实用新型专利]

一种新能源汽车无线充电装置[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820598131.8(22)申请日 2018.04.25(73)专利权人 成都飞航智库科技有限公司地址 610000 四川省成都市天府新区华阳顺河街189号1楼(72)发明人 史瑞　(51)Int.Cl.B60L 53/12(2019.01)H02J 50/10(2016.01)(54)实用新型名称一种新能源汽车无线充电装置(57)摘要本实用新型涉及无线充电技术领域，尤其是一种新能源汽车无线充电装置，包括底板，底板上固定设有无线充电发送板，底板的一端转动连接有承载板，底板的另一端的两侧均固定设有连接座，连接座上转动连接有连杆，连杆穿过承载板上的通孔并固定设有第二销轴，连杆上套设有弹簧，弹簧的两端分别固定在连接座和承载板上，承载板的下部两侧均固定设有支撑板，支撑板的一侧设有限位杆，限位杆的下方设有限位开关，限位开关通过导线与无线充电发送板相连，承载板的上部两侧均固定设有护板，护板的一侧设有挡板，挡板上固定设有限位柱。

本实用新型结构简单，方便电动汽车的充电，值得推广应用。

权利要求书1页 说明书3页 附图1页CN 212195114 U 2020.12.22C N 212195114U1.一种新能源汽车无线充电装置，包括长方形的底板（1），所述底板（1）上固定设有无线充电发送板（18），其特征在于，所述底板（1）的一端两侧均固定设有支座（2），两个所述支座（2）之间固定连接有转轴（3），所述转轴（3）上转动连接有承载板（4），所述底板（1）远离所述支座（2）一端的两侧均固定设有连接座（6），所述连接座（6）上均固定设有第一销轴（7），所述第一销轴（7）上均转动连接有连杆（8），所述承载板（4）远离所述转轴（3）一端的两侧均设有通孔（9），所述通孔（9）与所述连杆（8）对应设置，所述连杆（8）远离所述第一销轴（7）的一端穿过所述通孔（9）并固定设有第二销轴（10），所述连杆（8）上套设有弹簧（11），所述弹簧（11）的两端分别固定在所述连接座（6）和承载板（4）上，所述承载板（4）的下部两侧均固定设有支撑板（5），所述支撑板（5）远离所述转轴（3）的一侧设有限位杆（13），所述限位杆（13）固定连接在所述承载板（4）上，所述限位杆（13）的下方设有限位开关（12），所述限位开关（12）固定在所述底板（1）上，且所述限位开关（12）通过导线与所述无线充电发送板（18）相连，所述承载板（4）的上部两侧均固定设有护板（16），所述护板（16）远离所述转轴（3）的一侧设有长条形挡板（14），所述挡板（14）固定连接在所述承载板（4）上，所述挡板（14）远离所述承载板（4）的一端固定设有限位柱（15）。

无线充电装置[发明专利]

无线充电装置[发明专利]

专利名称：无线充电装置
专利类型：发明专利
发明人：陈海林,赵镝琼,黄晋兴,林永彬申请号：CN201310371758.1
申请日：20130823
公开号：CN104426244A
公开日：
20150318
专利内容由知识产权出版社提供
摘要：本发明涉及一种无线充电装置，其用于对便携式电子设备充电。

该无线充电装置包括充电面板、发送单元以及散热单元。

该充电面板具有一个第一表面以及与其相对的第二表面，该第一表面用于承载该便携式电子设备，该便携式电子设备具有一个远离该充电面板的上表面。

该发送单元包括一线圈，该线圈用于连接电源产生电磁信号。

该散热单元包括一个接触件以及一个与该接触件相连接的按压件，该接触件与该充电面板的第二表面接触，该按压件按压该便携式电子设备的上表面。

申请人：全亿大科技(佛山)有限公司,鸿准精密工业股份有限公司
地址：518109 广东省佛山市禅城区城西工业区华宝北路35号
国籍：CN
更多信息请下载全文后查看。

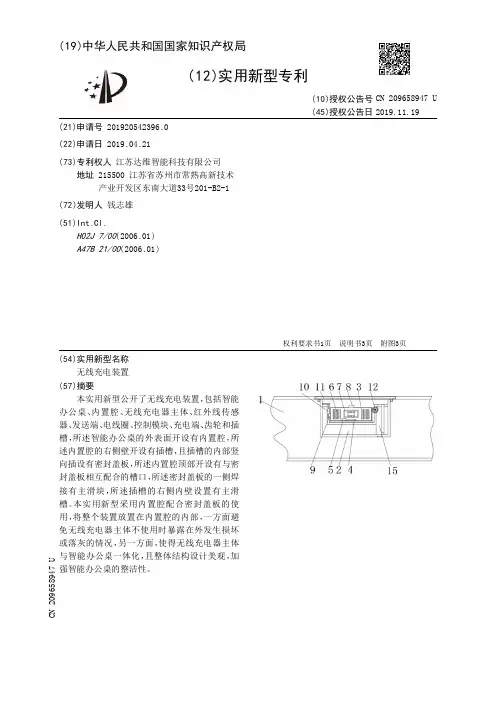

【CN209658947U】无线充电装置【专利】
