透气法比表面积仪操作规程

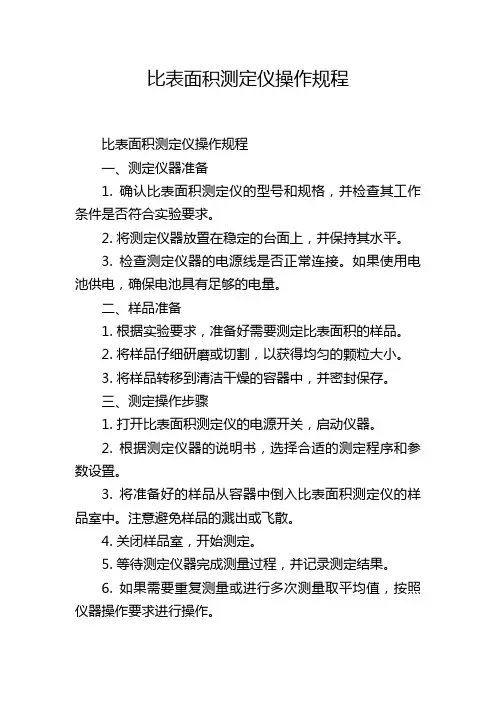

比表面积测定仪操作规程比表面积测定仪操作规程一、测定仪器准备1. 确认比表面积测定仪的型号和规格，并检查其工作条件是否符合实验要求。

2. 将测定仪器放置在稳定的台面上，并保持其水平。

3. 检查测定仪器的电源线是否正常连接。

如果使用电池供电，确保电池具有足够的电量。

二、样品准备1. 根据实验要求，准备好需要测定比表面积的样品。

2. 将样品仔细研磨或切割，以获得均匀的颗粒大小。

3. 将样品转移到清洁干燥的容器中，并密封保存。

三、测定操作步骤1. 打开比表面积测定仪的电源开关，启动仪器。

2. 根据测定仪器的说明书，选择合适的测定程序和参数设置。

3. 将准备好的样品从容器中倒入比表面积测定仪的样品室中。

注意避免样品的溅出或飞散。

4. 关闭样品室，开始测定。

5. 等待测定仪器完成测量过程，并记录测定结果。

6. 如果需要重复测量或进行多次测量取平均值，按照仪器操作要求进行操作。

7. 测定完成后，将样品从样品室中取出，并进行正确的处理。

如果需要，可以保存样品供以后使用。

四、仪器维护和清洁1. 在使用比表面积测定仪之前和之后，必须对仪器进行适当的维护和清洁。

2. 在关闭电源之前，清除样品室中的任何残留物，并确保仪器的外部表面干净。

3. 定期检查和更换比表面积测定仪的滤纸、滤芯等耗材，以保证测量的准确性和稳定性。

4. 严禁使用任何酸性、碱性或其他腐蚀性的清洁剂来清洁比表面积测定仪的部件。

五、安全注意事项1. 在使用比表面积测定仪之前，必须详细阅读并理解仪器的操作说明书和安全注意事项，确保操作过程中的安全。

2. 在操作过程中，应佩戴适当的个人防护设备，如实验室眼镜、口罩和手套。

3. 避免将手指或其他物体接近样品室的进出口，以免发生伤害或损坏仪器。

4. 在操作和维护比表面积测定仪时，严禁带有其他可能干扰测量结果的物品进入仪器区域。

总结：比表面积测定仪是一种用于测量材料比表面积的重要仪器。

操作该仪器需要遵循一定的规程，包括仪器准备、样品准备、测定操作步骤、仪器维护和清洁以及安全注意事项等。

数显勃氏透气比表面积测定仪的使用方法及操作步骤简介数显勃氏透气比表面积测定仪（以下简称“仪器”）是一种测量物质透气性能和比表面积的仪器，广泛应用于化学、材料、制药、医疗、食品等行业。

操作步骤准备工作1.将仪器放置于水平台面上，并插入电源线。

2.打开仪器前端进气阀门，检查阀门是否开启，调整进气管与袋式样品之间的距离，使之保持正确的接触。

3.将进气管连接到空气源上，调节气源压力为1MPa左右。

测量透气性能1.将要测量透气性能的袋式样品放置于样品夹内，并轻轻压紧。

2.打开仪器电源，保持仪器的运行稳定。

3.打开仪器前端进气阀门，调节进气阀门和膨胀阀门，使经样品后的气体有一定的压力损失。

4.记录下此时的读数，作为经过样品后的压力。

5.关闭进气阀门，记录下此时的读数，作为初始压力。

6.按下仪器上的“测透气性”按钮，等待测量结束，读取测量结果。

测量比表面积1.将仪器设置为测量比表面积的模式，打开进气阀门。

2.将已知比表面积的标准样品放置于样品夹内，并轻轻压紧。

3.记录下当前的读数，作为经过标准样品后的压力。

4.关闭进气阀门，记录下此时的读数，作为初始压力。

5.按下仪器上的“测比表面积”按钮，等待测量结束，读取测量结果。

注意事项1.在进行任何操作前，请务必先阅读仪器的使用说明书，以确保操作正确。

2.在测量前，请确保仪器的各项参数正常，如电压、气源压力等。

3.在进行样品测量前，请先进行背景测量，以减小测量误差。

4.在测量较小样品时，样品的压紧力度应适中，应避免样品变形或与夹具接触不紧密带来误差。

5.在样品更换时，需先清洗仪器，以避免残留杂质影响测量精度。

结论使用数显勃氏透气比表面积测定仪进行物质透气性能和比表面积测量是一种简单有效的方法。

在正确操作的前提下，该仪器可以达到较高的测量精度，并且广泛应用于各个领域。

在操作过程中，请务必留意注意事项，以保证测量结果的准确性和可靠性。

FBT-9勃氏透气比表面积仪操作规程
1、仪器的校正：
1.1、校准物料：使用比表面积接近2800cm2/g～4000cm2/g的标准物料对试验仪器进行校正，标准物料在使用前应保持与室温相同。

1.2、粉体层体积的测定：测定粉料层的体积采用水银排代法，每隔一季度到半年应重新校正试料层体积。

1.3、漏气检查：在圆筒下端的锥体外部抹上一薄层活塞油脂或凡士林，并将圆筒插入压力计上口端部，旋转两周，使圆筒与压力计严密接触，然后用胶皮塞塞紧圆筒上口，抽气使压力计内液面上升到上面刻度线，关闭活塞，观察5min，液面不下降，说明仪器没有漏气。

2、测定步骤：
2.1、试样重量的确定：试验用的试样重量应能达到制备出要求空隙率的料层。

2.2、试料层制备：被测试样应先通过0.9mm方孔塞，并要在110℃±10℃烘干1h，在干燥器中冷却至室温称取所需的试样量。

倒入装有穿孔板和一片滤纸的圆筒中，轻轻摇平，再盖上一片滤纸，用捣压器压实到规定高度，徐徐取出捣器。

2.3、透气试验：把圆筒连接到压力计上，保证连接严密、不漏气。

开动抽气泵，打开活塞慢慢从U型管压力计一臂中抽出空气，可用止水夹调整气流量直到液面升到球型膨胀大部的下面，然后关闭活塞。

停止抽气，当压力计液体的凹液面到达第一条刻线时，开始计时，当液体凹液面到达第二条刻线时，停止计时。

记录液体通过第一条到第二条刻线时的秒数（精确到0.1s）。

并记下试验时温度。

2.4、计算比表面积。

3、清理仪器设备，并登记设备使用台账。

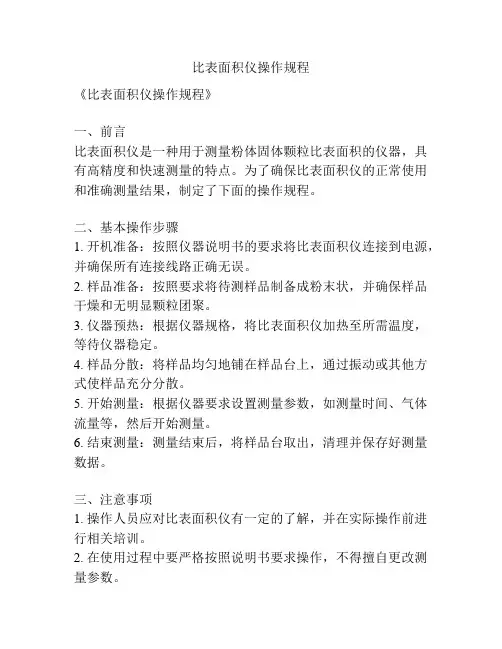

比表面积仪操作规程
《比表面积仪操作规程》
一、前言
比表面积仪是一种用于测量粉体固体颗粒比表面积的仪器，具有高精度和快速测量的特点。

为了确保比表面积仪的正常使用和准确测量结果，制定了下面的操作规程。

二、基本操作步骤
1. 开机准备：按照仪器说明书的要求将比表面积仪连接到电源，并确保所有连接线路正确无误。

2. 样品准备：按照要求将待测样品制备成粉末状，并确保样品干燥和无明显颗粒团聚。

3. 仪器预热：根据仪器规格，将比表面积仪加热至所需温度，等待仪器稳定。

4. 样品分散：将样品均匀地铺在样品台上，通过振动或其他方式使样品充分分散。

5. 开始测量：根据仪器要求设置测量参数，如测量时间、气体流量等，然后开始测量。

6. 结束测量：测量结束后，将样品台取出，清理并保存好测量数据。

三、注意事项
1. 操作人员应对比表面积仪有一定的了解，并在实际操作前进行相关培训。

2. 在使用过程中要严格按照说明书要求操作，不得擅自更改测量参数。

3. 样品的准备和分散要严格按照标准要求进行，以保证测量结果的准确性。

4. 在测量结束后，要及时清理仪器和样品台，保持仪器的清洁和干燥。

5. 当仪器发生故障或异常情况时，应及时停止使用并向维修人员报告。

四、总结
比表面积仪是一种精密的测量仪器，在使用过程中应严格按照操作规程进行操作，以确保测量结果的准确性和仪器的长期稳定性。

同时，操作人员还应具备一定的仪器操作和维护知识，以保障仪器的正常使用和维护。

FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。

标准样品在使用前应保持与室温相同。

2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到0.5g)C、试料层占有的体积用下式计算：(精确到0.005cm3)V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。

每隔一季度至半年应重新校正试料层体积。

注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。

(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。

(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。

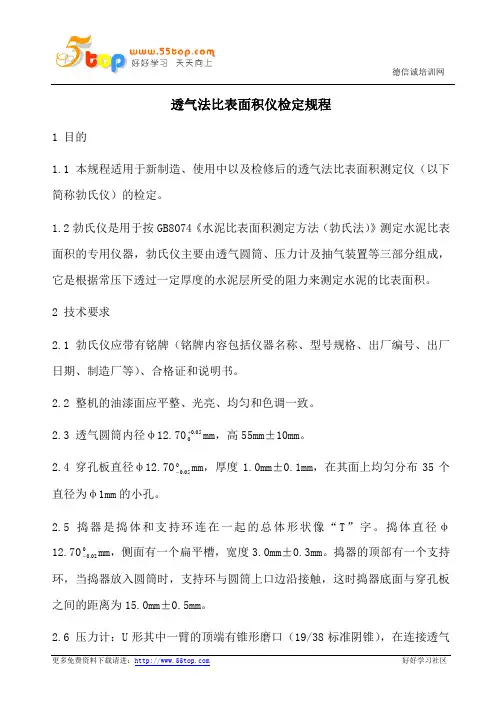

透气法比表面积仪检定规程1 目的1.1本规程适用于新制造、使用中以及检修后的透气法比表面积测定仪（以下简称勃氏仪）的检定。

1.2勃氏仪是用于按GB8074《水泥比表面积测定方法（勃氏法）》测定水泥比表面积的专用仪器，勃氏仪主要由透气圆筒、压力计及抽气装置等三部分组成，它是根据常压下透过一定厚度的水泥层所受的阻力来测定水泥的比表面积。

2 技术要求2.1 勃氏仪应带有铭牌（铭牌内容包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证和说明书。

2.2 整机的油漆面应平整、光亮、均匀和色调一致。

2.3 透气圆筒内径φ12.7005.0+mm，高55mm±10mm。

mm，厚度1.0mm±0.1mm，在其面上均匀分布35个2.4 穿孔板直径φ12.70005-.0直径为φ1mm的小孔。

2.5 捣器是捣体和支持环连在一起的总体形状像“T”字。

捣体直径φmm，侧面有一个扁平槽，宽度3.0mm±0.3mm。

捣器的顶部有一个支持12.700-02.0环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为15.0mm±0.5mm。

2.6 压力计：U形其中一臂的顶端有锥形磨口（19/38标准阴锥），在连接透气圆筒的一臂上刻有上下三条环形线，见GB8074-2008《水泥比表面积测定方法（勃氏法）》图1。

3 检定条件和检定用标准器具3.1 勃氏仪应保持保持清洁，应在干燥无腐蚀性气体室内进行检定。

3.2 深度游标卡尺：量程200mm，分度值0.02mm。

3.3 天平：量程100g，分度值0.1g。

3.4 分析天平：量程100g，分度值0.1g。

3.5 秒表：量程15min，分度值0.1s。

3.6 水银：分析纯。

3.7 水泥细度比表面积标准粉，二级。

3.8 烘干箱：室温0～200℃。

3.9 中速、定量φ12.7mm专用滤纸。

4 检定项目和检定方法4.1 本规程第2.1、2.2条用目测法检查。

勃氏透气比表面积仪操作规程1．将二片滤纸沿筒壁放入透气圆筒内，用一直径比透气圆筒略小的送饭棒往
下按直到滤纸平正地放在穿孔板上，
然后装满的水银，用一薄玻璃板轻压
水银表面，使水银面与圆筒上口平齐，并保证在玻璃板和水银表面之间没有
气泡或空洞存在，然后倒出水银，称
重记录水银重量。

2．圆筒中取出一片滤纸，加入2.5-2.7克的标准粉,再盖上一层滤纸用捣器压
实,直到捣器的地支撑环与圆筒项边
接触为止。

再在圆筒上部空间加入水
银，同上述方法使水银面与圆筒上口
平齐，再倒出水银称重，记录水银重
量。

3．被测试样应先通过0.9毫米方孔筛，并要110℃烘干1小时，在干燥皿中
冷却至室温称取试样量。

倒入装有穿
孔板和一片滤纸的圆筒中，轻轻摇平，再盖上一片滤纸，用捣压器压实到规
定高度，徐徐取出捣器。

4．试验结束后，应将透气圆筒、捣棒及穿孔板擦净。

放入附件盒内待用，压
力针锥体部份与加水口应用橡皮塞塞
好，以保持液体清洁。

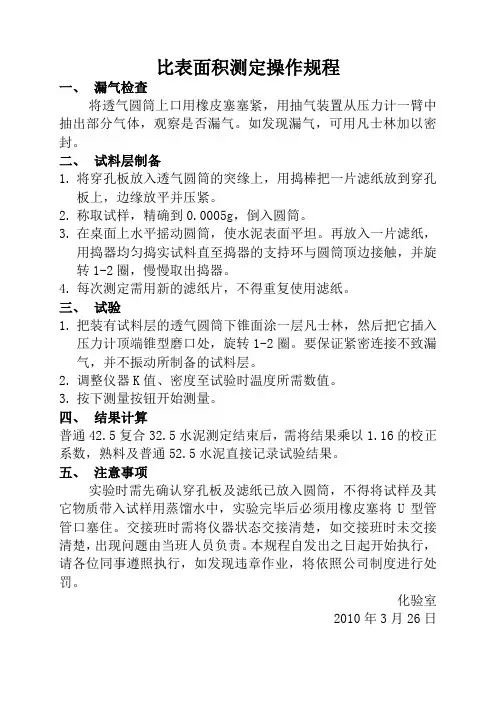

比表面积测定操作规程
一、漏气检查
将透气圆筒上口用橡皮塞塞紧，用抽气装置从压力计一臂中抽出部分气体，观察是否漏气。

如发现漏气，可用凡士林加以密封。

二、试料层制备
1.将穿孔板放入透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔
板上，边缘放平并压紧。

2.称取试样，精确到0.0005g，倒入圆筒。

3.在桌面上水平摇动圆筒，使水泥表面平坦。

再放入一片滤纸，
用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触，并旋转1-2圈，慢慢取出捣器。

4.每次测定需用新的滤纸片，不得重复使用滤纸。

三、试验
1.把装有试料层的透气圆筒下锥面涂一层凡士林，然后把它插入
压力计顶端锥型磨口处，旋转1-2圈。

要保证紧密连接不致漏气，并不振动所制备的试料层。

2.调整仪器K值、密度至试验时温度所需数值。

3.按下测量按钮开始测量。

四、结果计算
普通42.5复合32.5水泥测定结束后，需将结果乘以1.16的校正系数，熟料及普通52.5水泥直接记录试验结果。

五、注意事项
实验时需先确认穿孔板及滤纸已放入圆筒，不得将试样及其它物质带入试样用蒸馏水中，实验完毕后必须用橡皮塞将U型管管口塞住。

交接班时需将仪器状态交接清楚，如交接班时未交接清楚，出现问题由当班人员负责。

本规程自发出之日起开始执行，请各位同事遵照执行，如发现违章作业，将依照公司制度进行处罚。

化验室
2010年3月26日。

全自动比表面积测定仪使用方法与操作步骤Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。

标准样品在使用前应保持与室温相同。

2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到C、试料层占有的体积用下式计算：(精确到V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过cm3的平均值，并记录测定过程中圆筒附近的温度。

每隔一季度至半年应重新校正试料层体积。

注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。

(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。

(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。

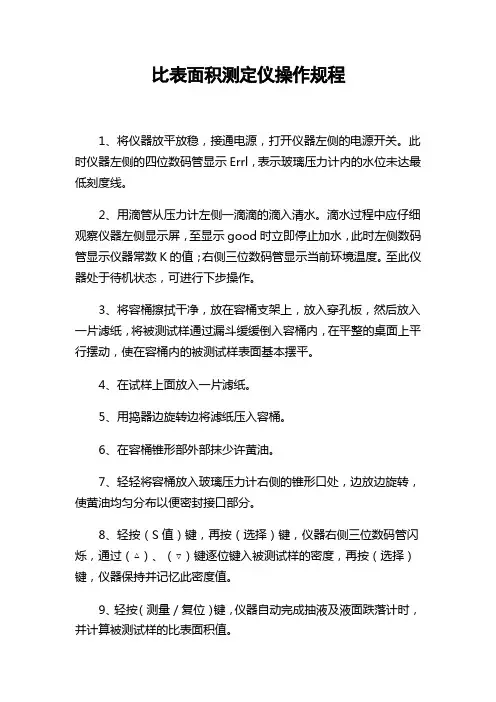

比表面积测定仪操作规程
1、将仪器放平放稳，接通电源，打开仪器左侧的电源开关。

此时仪器左侧的四位数码管显示Errl，表示玻璃压力计内的水位未达最低刻度线。

2、用滴管从压力计左侧一滴滴的滴入清水。

滴水过程中应仔细观察仪器左侧显示屏，至显示good时立即停止加水，此时左侧数码管显示仪器常数K的值；右侧三位数码管显示当前环境温度。

至此仪器处于待机状态，可进行下步操作。

3、将容桶擦拭干净，放在容桶支架上，放入穿孔板，然后放入一片滤纸，将被测试样通过漏斗缓缓倒入容桶内，在平整的桌面上平行摆动，使在容桶内的被测试样表面基本摆平。

4、在试样上面放入一片滤纸。

5、用捣器边旋转边将滤纸压入容桶。

6、在容桶锥形部外部抹少许黄油。

7、轻轻将容桶放入玻璃压力计右侧的锥形口处，边放边旋转，使黄油均匀分布以便密封接口部分。

8、轻按（S值）键，再按（选择）键，仪器右侧三位数码管闪烁，通过（△）、（▽）键逐位键入被测试样的密度，再按（选择）键，仪器保持并记忆此密度值。

9、轻按（测量／复位）键，仪器自动完成抽液及液面跌落计时，并计算被测试样的比表面积值。

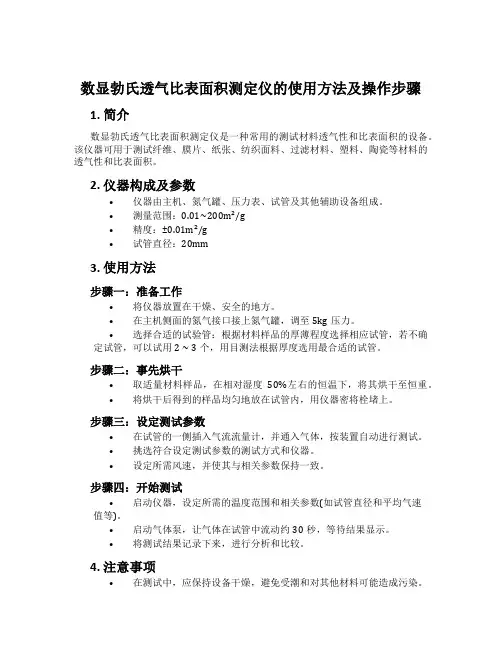

数显勃氏透气比表面积测定仪的使用方法及操作步骤1. 简介数显勃氏透气比表面积测定仪是一种常用的测试材料透气性和比表面积的设备。

该仪器可用于测试纤维、膜片、纸张、纺织面料、过滤材料、塑料、陶瓷等材料的透气性和比表面积。

2. 仪器构成及参数•仪器由主机、氮气罐、压力表、试管及其他辅助设备组成。

•测量范围：0.01~200m²/g•精度：±0.01m²/g•试管直径：20mm3. 使用方法步骤一：准备工作•将仪器放置在干燥、安全的地方。

•在主机侧面的氮气接口接上氮气罐，调至5kg压力。

•选择合适的试验管：根据材料样品的厚薄程度选择相应试管，若不确定试管，可以试用2 ~ 3个，用目测法根据厚度选用最合适的试管。

步骤二：事先烘干•取适量材料样品，在相对湿度50%左右的恒温下，将其烘干至恒重。

•将烘干后得到的样品均匀地放在试管内，用仪器密将栓堵上。

步骤三：设定测试参数•在试管的一侧插入气流流量计，并通入气体，按装置自动进行测试。

•挑选符合设定测试参数的测试方式和仪器。

•设定所需风速，并使其与相关参数保持一致。

步骤四：开始测试•启动仪器，设定所需的温度范围和相关参数(如试管直径和平均气速值等)。

•启动气体泵，让气体在试管中流动约30秒，等待结果显示。

•将测试结果记录下来，进行分析和比较。

4. 注意事项•在测试中，应保持设备干燥，避免受潮和对其他材料可能造成污染。

•在测试中，应避免过度拉伸材料，否则可能会影响测试结果。

•测定前应将各部件及试管等全部清洁干燥，避免杂质影响测试数据的准确性。

5. 结语数显勃氏透气比表面积测定仪是一种常用的测试材料透气性和比表面积的设备，使用方便，测试结果准确，可以为不同行业和领域的生产和研究提供高质量的测试数据支持。

比表面积仪操作规程一、粉料层体积的测定1、将二片滤纸沿筒壁放入透气筒内，用推杆的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与园筒上口平齐，从圆筒中倒出水银称重，记录水银的质量p1；2、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止。

取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量p2；（精确至0.05g）3、试粉层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度，每隔一季度或半年应重新校正试料层体积。

二、漏气检查将透气圆筒上口用橡皮塞塞紧，把他接到压力机上用抽气泵，压力机一臂中抽出部份气体，然后关闭阀门，压力机中液面如有任何下降表示系统内漏气。

需用活塞油脂加以密封；进行试样准备和试料层制备三、透气试验1、将装有试料层的透气圆筒连接到压力计上，要保证紧密连接，不漏气并不能再振动所制备的试料层；2、先关闭压力计臂上的旋塞，开动抽气泵，慢慢打开旋塞，平衡地从型管中抽出空气，直到液面上升到最上面的一条刻度线时关闭旋塞和气泵。

当压力计的液体凹月面达到第二条刻度线时，开始计时，当液体的凹月面达到第三条刻度线时，停止计时，记录第二、第三条刻度线时的秒数并记下试验时温度（℃）。

四、进行计算根据GB8074-2008水泥比表面积测定方法-勃氏法的有关规定进行计算。

五、维护和保养1、对数显全自动比表面积测定仪,水泥比表面积仪,水泥勃氏比表面积仪,比表面积测定仪要经常擦拭，保持清洁，不用时应装入盒内备用。

2、压力计中液面应保持规定高度。

3、试验结束后将圆筒及穿孔板擦净，放入附件盒内备用。

4、试验前应注意检查电磁泵是否转动正常，负压要事前调整防止误将液体吸入电磁泵内。

如已吸收液体，应将电磁泵空转一段时间，等液体自然排净后再开始使用。

透气法比面积仪校验规程1.目的为使比面积仪的检定规范化，使其始终在预定工作状态下工作，以保证试验的准确性，特制订本规程。

2.范围本规程适用于新购进、使用中以及检修后的勃氏比面积测定仪的检定。

3.相关文件下列标准所包含的条文，通过在本规程中引用而构成本规程的条文。

本规程发布时，所示版本均为有效。

所有使用本规程的各方应探讨使用下列标准最新版本的可能性。

GB8704 水泥比表面积测定方法JJC（建材）107-1999 透气法比表面积仪检定规程4.主要内容4.1 检定条件及检定用标准器具．勃氏仪应保持清洁。

应在干燥无腐蚀性气体的室内进行检定。

．深度游标卡尺：量程200mm，分度值0.02mm．天平：量程lOOg，分度值0.lg．分折天平：量程100g，分度值0.1mg．秒表：量程15min，分度值0.1S．水银：分折纯．水泥细度比表面积标准粉，二级．烘干箱：室温~ 200℃．中速、定量专用滤纸4.2 技术要求与检定方法4.2.1 首次使用检定应检查其铭牌（包括仪器名称、型号、规格、出厂编号、出厂日期、制造厂等），合格证、说明书，整机外观。

用目测法检定。

4.2.2 仪器尺寸要求．透气圆筒内径X 12.70+0.05mm，高55±0.1mm．穿孔板直径Φ12.70-0.05mm，厚度1.0±0.1mm，在其面上均匀分布3 5个直径为Φlmm小孔。

．“T”型捣器，捣体直径①12.70-0.02mm，侧面有一个扁平槽，宽度3.0±0.3mm。

捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器与底面穿孔板之间的距离为15.O±0.5mm。

各尺寸的检定用游标卡尺进行测量。

4.2.3 U形压力计：目测压力计壁的刻线是否环形和清晰；并按下述检查漏气性：将勃氏仪各连接部位应该涂油处都涂上凡士林油。

压力计中加入颜色水至规定高度，用橡皮塞将透气圆筒上口塞紧，接到压力计上，用抽气装置从压力计一臂中抽出部分气体，关闭阀门。

透气比表面积仪校验规程1、适用范围本方法适用于勃氏法测定水泥比表面积的透气比表面积仪校准，参照《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）T0504、《水泥比表面积测定方法勃氏法》（GB/T8074-2008）编制。

2、技术要求2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

2.2整机的油漆面应平整、光亮、均匀和色调一致。

2.3仪器各部件间连接要紧密，不得漏气。

2.4透气圆筒：内径12.70+ mm，高度（55±10)mm。

2.5穿孔板直径（（12.70-0.05）mm，厚度（1.0±0.1)mm，均匀分布35个直径1mm的小孔。

2.6捣器直径（12.70-0.02）mm，侧面有一个扁平槽，宽度（3.0±0.3)mm，捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为（15.0±0.5)mm。

2.7压力计：U形，其中一臂的顶端有锥形磨口，在连接透气圆筒的一臂上刻有上下3条环行线，见《水泥比表面积测定方法勃氏法》（GB/T8074-2008）。

3、校准项目3.1外观检查。

3.2漏气检查。

3.3粉料层体积校准。

4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（20±2)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具：4.2.1电子天平：量程不小于300g，感量0.01g。

4.2.2分析天平：量程不小于100g, 感量0.0001g。

4.2.3水泥细度标准粉：比表面积接近2800-4000cm²/g。

5、校验规程5.1外观检查：按照本方法第2.1条、2.2条要求目测检查。

5.2漏气检查：在圆筒下端的锥体外部抹上一薄层活塞油脂或凡士林，并将圆筒插入压力计上口端部，旋转2周，使圆筒与压力计严密接触，然后用胶皮塞塞紧圆筒上口，抽气使压力计内液面上升到上面刻度线，关闭活塞，观察5min ,液面不下降，说明仪器不漏气。

水泥比表面积自动测定仪操作规程
1、参数标定（K值标定）
将已测定完体积的容桶准备好，按第六项要求制备试料层准备试验。

将容桶锥面外侧用密封脂涂抹均匀，放到压力计锥口出轻旋两周，取下捣器，按《K值》，再按《选择》键，此时显示一的数码管会闪烁，再按《+》或《—》键逐位调整能够标准粉的比表面积值键入显示一，在按《选择》键，显示二逐位闪烁按《+》或《—》键将标准粉的密度值键入。

然后按《测量》键，仪器自动起动并完全全部测量工作，结束后，自动记忆K值，但是，请用户将K值记录下来，以备将来用。

2、比表面积测定（S值测定）
将被测试样按第六项的要求完成试料的制备，按上述方法将容桶放到压力计锥口处，按《S值》键，再按《选择》键，则显示二逐位闪烁，按《+》或《—》键将被测试样的密度值键入，在按《选择》键确认。

按《测量》键，仪器自动完成测量过程，计时结束后显示3秒钟的时间值请于此时记录测量时间，然后仪器自动计算比表面积值，并自动记忆。

然后显示—显示被测试样的比表面积值，显示二显示所记忆该值的位置。

3、K值的键入
无论何种原因，仪器中所记K值为错时，可在待机状态下，按《选择》然后按《+》或《—》逐位将所保存的K值参数键入，再按《选择》键仪器重新记忆新K值参数。

4、历史参数察看
在待机状态下，按《—》键，可由最后一次测量的结果想前察看历次测量的比表面积值，本机可记录50次测量结果，超出将从第一次开始覆盖，未测量的位置将显示故障，故障状态请参阅故障显示对照表。

透气法比表面积仪检定规程(本信息发布于2008年11月25日，共有1117人浏览)本规程适用于以透气原理为基础的T一3型和勃氏比表面积测量仪的检定。

一概述透气仪主要由装料园筒，捣器，气压计及抽气装置四部分组成，它是根据一定量的空气，在一定压力下通过一定空隙率和固定厚度粉末层时的流速大小来测定粉状物料的比表面积。

粉料层中的空隙率一定时孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。

本仪器可广泛应用来测定水泥、金属、磨料、煤炭等非多孔性粉状物料的比表面积。

二技术要求1 T一3型透气仪：1.1 透气园筒：内径Φ25.1土 0.1mm。

1.2 穿孔板：直径Φ25.1士 0.1mm，厚2mm。

面上平均分布90个孔，孔径Φl.2mm1.3 捣器：捣体直径应与园筒内径相适应，可自由伸入，与圆筒壁接触的空隙应≯0.1㎜，当捣体伸入圆筒内使捣器上支持环与圆筒口相接触时，捣体底面至穿孔板之间的距离恰好为l5± 0.5mm。

1.4 气压计：为U型,其中一壁上有二个扩大部分,二个扩大部分体积之和要小于另一臂的体积。

在二个扩大部分上下共有环状刻线5条。

见国标GB 207—63,图6。

2 勃氏透气仪：2.1透气圆筒:内径为Φ12.70±0.05mm2.2穿孔板:直径为西l2.7—0.05 mm，厚度为l.0±0.1mm，在其面上均匀分布有35个直径为Φ1mm的小孔。

2.3捣器：捣体直径应与圆筒内径相适应，可自由伸入，与圆筒壁接触的空隙应≯ 0.1 mm，捣器的底面与主轴垂直，侧面有一个扁平槽,宽度3.0+0.3mm，捣器的顶部有一个支持环，当捣器放入圆筒,支持环与圆筒接触时,捣体底面与穿孔板之间的距离为15.0士0.5 mm。

2.4 压力计:U型，其中一臂的顶端有锥形磨口(19/38标准阴锥),与透气圆筒紧密连接，在连接透气圆筒的一臂上下刻有环形线4条,见国标GB 8074—87勃氏透气仪外形图。

透气法比表面积仪操作规程9.1操作方法：9.1.1先测量透气圆筒的尺寸：a.透气圆筒内腔直径∮12.7±0.1mm;b.穿孔板孔数35个;孔径1.0mm;厚度1-0.10mm。

9.1.2漏气检查：将透气圆筒上口用橡皮塞塞紧，接到压力计上，用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。

如发现漏气，用油脂加以密封。

9.1.3确定试料层体积：用水银排代法测出试料层体积，精确到0.005cm3。

9.1.4计算公式：V=（P1-P2）/P水银式中：V——试料层体积，cm3；P1——未装水银时充满圆筒的水银质量g；P2——装水银后，充满圆筒的水银质量g；P水银——试验温度下水银的密度g/cm3。

注：每季度至半年应重新校正试料层体积，以免由于圆筒磨损而造成试验误差。

9.1.5试样量的确定：校正试验用的标准试样量体积和被测定水泥的质量应达到在制备的试料层中空隙率为0.500±0.005,计算式为:W=PV(1-ε)式中:W——需要的试样量,g; P——试样的密度g/cm3; V——测定的试料层体积cm3; ε——试料层的空隙率。

注：空隙率是指试料层中孔的容积与试料层的空积之比，一般采用0.500±0.005，如有些粉料按上式计算出的试料量，在圆筒的有效体积中容纳不下或捣实后未能充满的有效体积，则允许适当地改变空隙率。

9.1.6透气试验严格按照GB/T8074—1987水泥比表面积测定方法进行测定。

9.1.7结果计算：根据被测样品的密度、空隙率、试验时的温度等选择合适的计算公式，计算结果如两次透气试验结果相差2%以上时，应重新试验。

9.1.8水泥比表面积测定后废料按规定处置，不得随意丢失，避免对环境造成影响。

透气法比表面积仪检定规程(本信息发布于2008年11月25日，共有1117人浏览)本规程适用于以透气原理为基础的T一3型和勃氏比表面积测量仪的检定。

一概述透气仪主要由装料园筒，捣器，气压计及抽气装置四部分组成，它是根据一定量的空气，在一定压力下通过一定空隙率和固定厚度粉末层时的流速大小来测定粉状物料的比表面积。

粉料层中的空隙率一定时孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。

本仪器可广泛应用来测定水泥、金属、磨料、煤炭等非多孔性粉状物料的比表面积。

二技术要求1 T一3型透气仪：1.1 透气园筒：内径Φ25.1土 0.1mm。

1.2 穿孔板：直径Φ25.1士 0.1mm，厚2mm。

面上平均分布90个孔，孔径Φl.2mm1.3 捣器：捣体直径应与园筒内径相适应，可自由伸入，与圆筒壁接触的空隙应≯0.1㎜，当捣体伸入圆筒内使捣器上支持环与圆筒口相接触时，捣体底面至穿孔板之间的距离恰好为l5± 0.5mm。

1.4 气压计：为U型,其中一壁上有二个扩大部分,二个扩大部分体积之和要小于另一臂的体积。

在二个扩大部分上下共有环状刻线5条。

见国标GB 207—63,图6。

2 勃氏透气仪：2.1透气圆筒:内径为Φ12.70±0.05mm2.2穿孔板:直径为西l2.7—0.05 mm，厚度为l.0±0.1mm，在其面上均匀分布有35个直径为Φ1mm的小孔。

2.3捣器：捣体直径应与圆筒内径相适应，可自由伸入，与圆筒壁接触的空隙应≯ 0.1 mm，捣器的底面与主轴垂直，侧面有一个扁平槽,宽度3.0+0.3mm，捣器的顶部有一个支持环，当捣器放入圆筒,支持环与圆筒接触时,捣体底面与穿孔板之间的距离为15.0士0.5 mm。

2.4 压力计:U型，其中一臂的顶端有锥形磨口(19/38标准阴锥),与透气圆筒紧密连接，在连接透气圆筒的一臂上下刻有环形线4条,见国标GB 8074—87勃氏透气仪外形图。

水泥透气比表面积仪自校规程
本规程适用于新购置或使用中的比表面积仪校验。

一、总则
比表面积仪主要用于水泥的比表面积测定。

检验周期：一年
二、技术要求
2.1试样筒：内腔直径12.7±0.05mm
内腔高度15±0.5mm
穿孔板孔数35孔
穿孔板孔径1.2mm
2.2仪器密封不漏气。

2.3试样筒中料层的体积必须精确，其误差不超过0.02cm3。

三、校验用标准器具
3.1天平：称量200g，感量0.0001g。

3.2游标卡尺：分度值0.02mm。

四、试样筒尺寸用游标卡尺量测
4.2仪器密封性检查：用胶皮塞塞紧试样筒口，抽气。

关闭活塞，5 分钟内液
面不下降，说明仪器不漏气，否则找出漏气处加以密封。

4.3试样筒内料层体积测定：用水银代替法测定料层体积，先在试样筒中的穿
孔板上填两片滤纸，然后在试样筒中注满水银，用薄板玻璃板使水银筒口齐平，倒出水银称量，精确至0.05g，重复数次，至数据不变为止，然后取出一片滤纸，在试样筒中加入适量的试样，再把取出的一片滤纸复盖在上面，并用振捣器压实料层，压到规定厚度，即支持环与筒边接触。

再把水银注满刮平，同样倒出水银称量，重复数次，直至数值不变为止，按下式计算料层的体积：
V=P1-P2/r水银
V——料层体积
P1——未装料时充满试样筒水银重量。

P2——装料和充满试样筒水银重量。

r水银——水银密度（g/cm3）
五、校验结果处理
全部校验项目均符合技术要求为合格。

六、附表：水泥透气比表面积仪校验记录表
水泥透气比表面积仪校验记录
校验周期: 一年。
