中南大学电子技术2试卷及答案-第4套

中南大学模拟电子技术试卷（第4套）一、填空题(本题24分，每空1.5分)1. 稳压管通常工作在状态（A.正向导通；B.反向击穿）。

2. 在OCL乙类功放中，若其最大输出功率为1W，则电路中功放管（单管）的集电极最大功耗约为。

3. 某放大电路负载开路时，U O=6V，接上3KΩ负载后，U O=4V，说明该放大电路的输出电阻R0=。

4. 正弦波振荡器的振荡条件是。

5. 为了避免50Hz电网电压的干扰信号进入放大器，应选用滤波电路。

6. 在放大电路中，为了稳定静态工作点，应引入负反馈，为了稳定放大倍数应引入负反馈。

7. 互补输出级中的BJT通常采用接法，其目的是为了提高（A.负载能力；B.最大不失真输出电压）。

8.通用型集成运放通常采用耦合方式。

9.双极型三极管是控制器件，当其工作在放大区时发射极需要加偏置电压，集电极需要加偏置电压；场效应管是控制器件。

10. 在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

二、(共12分)1．二极管电路如图所示，考虑二极管的正向压降为0.7V，求输出电压U o （6分）2．测得处于放大状态的三极管三个管脚的直流电位如图所示，（6分）试说明三极管为（）管，（）类型。

a. 硅管；b. 锗管；c. NPN；d. PNP；三、电路如下图所示，集成运放输出电压的最大幅值为±14V，写出u o1、u o2的表达式并填表。

（12分）四、判断电路中整体反馈的反馈组态，求U O 的表达式。

（12分）五、下图中β=30，r be=1kΩ, R b=300kΩ, Rc=R L=5kΩ, R e=2kΩ,U BE=0.7V, Vcc=24V （本题16分）1．计算电路的静态工作点；2．画出该电路的微变等效电路；3．计算Au、Ri、Ro六、电路如图P10.8所示。

1．分别标出u01和u02对地的极性；2．当U21=18V，U22=22V时，画出u01、u02的波形3．当U21=18V，U22=22V时，求出U01(AV)和U02(AV)各为多少？七、用理想运放构成的电路如图所示。

(一) 单选题1.直流负反馈是指（）。

(A) 直接耦合放大电路中所引入的负反馈(B) 只有放大直流信号时才有的负反馈(C) 在直流通路中的负反馈参考答案：(C)2.欲将方波电压转换成尖顶波电压，应选用（）。

(A) 反相比例运算电路(B) 同相比例运算电路(C) 积分运算电路(D) 微分运算电路(E) 加法运算电路参考答案：(D)3.为了增大放大电路的输入电阻，应引入（）负反馈。

(A) 电压(B) 电流(C) 串联(D) 并联参考答案：(C)4.为了获得输入电压中的低频信号，应选用（）滤波电路。

(A) 带阻(B) 带通(C) 低通(D) 高通参考答案：(C)5.对于放大电路，所谓开环是指（）。

(A) 无信号源(B) 无反馈通路(C) 无电源(D) 无负载参考答案：(B)6.欲将正弦波电压叠加上一个直流量，应选用（）。

(A) 反相比例运算电路(B) 同相比例运算电路(C) 积分运算电路(D) 微分运算电路(E) 加法运算电路参考答案：(E)7.为了稳定放大电路的输出电流，应引入（）负反馈。

(A) 电压(B) 电流(C) 串联(D) 并联参考答案：(B)8.为了稳定放大电路的输出电压，应引入（）负反馈。

(A) 电压(B) 电流(C) 串联(D) 并联参考答案：(A)9.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）。

(A) 电压串联负反馈(B) 电压并联负反馈(C) 电流串联负反馈(D) 电流并联负反馈参考答案：(A)10.已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用（）滤波电路。

(A) 带阻(B) 带通(C) 低通(D) 高通参考答案：(B)11.欲实现＝－100的放大电路，应选用（）。

(A) 反相比例运算电路(B) 同相比例运算电路(C) 积分运算电路(D) 微分运算电路(E) 加法运算电路参考答案：(A)12.（）运算电路可实现函数，a、b和c均小于零。

中南大学数电2试题答案一、选择题1. 在数字逻辑中，一个D触发器可以实现以下哪种功能？A. 边沿触发B. 水平触发C. 电平触发D. 脉冲触发答案：A2. 以下哪个选项是正确的二进制加法规则？A. 0+0=1B. 1+1=10C. 1+0=10D. 0+1=10答案：B3. 在数字电路中，什么是“同步电路”？A. 由组合逻辑电路构成的电路B. 由时序逻辑电路构成的电路C. 由异步触发器构成的电路D. 由同步触发器构成的电路答案：D4. 以下哪个是四变量逻辑函数的标准形式？A. 卡诺图B. 真值表C. 布尔表达式D. 逻辑状态图答案：C5. 一个4位二进制计数器在计数到“1111”时，下一个状态是什么？A. 0000B. 1000C. 1001D. 1100答案：A二、填空题1. 在数字电路中，__________逻辑门可以实现两个输入的逻辑与功能。

答案：AND2. 一个3线到8线译码器的输入端有__________个输入。

答案：33. 触发器的主要特性之一是具有__________功能。

答案：记忆4. 在数字电路设计中，__________是一种用于简化复杂逻辑函数的图形工具。

答案：卡诺图5. 一个计数器的输出在特定时钟周期内的变化序列称为__________。

答案：计数序列三、简答题1. 请简述数字电路与模拟电路的区别。

答：数字电路处理的是离散的信号，通常是二进制形式，它们在特定的逻辑电平上工作，如高电平或低电平。

模拟电路处理的是连续变化的信号，可以在任何电压或电流值之间变化。

数字电路的主要优点是抗干扰能力强，易于实现复杂的逻辑功能，而模拟电路则在处理连续信号，如音频和视频信号方面更为有效。

2. 什么是组合逻辑电路？答：组合逻辑电路是一种数字电路，其输出仅取决于当前的输入值，不依赖于电路之前的状态或输入历史。

这些电路不包含存储元件，如触发器，因此它们没有记忆功能。

组合逻辑电路的示例包括加法器、编码器、解码器和多路选择器。

8、当触发器Q=0，1=Q 时称触发器处于“0”状态。

（ ） 9、施密特触发器工作时具有两个稳定状态，但只有一个触发电平。

（ ） 10、边沿触发器是指触发器的状态在CP 脉冲的边沿处发生触发翻转。

（ ）三、选择题（每题2分，共20分）1、下列结果错误的是（ ）A. B A AB +=B. B B B =+C. 1+A=12、下列状态方程中（ ）是T / 触发器。

A. Q n+1＝T ⊕Q n B. Q n+1＝Q n C. Q n+1＝D3、下列结论是正确的是（ ）A.（5C ）16 =（95）10B. （10101）2 ＝（20）10C.（25）8 =（10101）24、下列逻辑图中表示 Y ＝A ⊕B 的是 （ ）（A ） （B ） （C ）5、在相同的时钟脉冲作用下，同步和异步计数器比较其工作速度。

（ ）A. 较快B.较慢C.不确定6分，共24分）1、用代数法化简 C B A C B A Y +=2、试将J-K触发器转换成T触发器画出逻辑图。

3、用卡诺图法将Y(A、B、C、D)=Σm（1、3、5、7、9、11、13）化简。

4、根据逻辑图写出Y的逻辑表达式。

五、分析思考题（每题8分，共16分） 1、下图是用555定时器构成的多谐振荡器，其中R 1=10K ，R 2=1K ，C=0.1uF ，试计算输出频率f 和周期T 。

2、用反馈置数法将同步二进制计数器74LS163转为10进制计数器，如图a 所示。

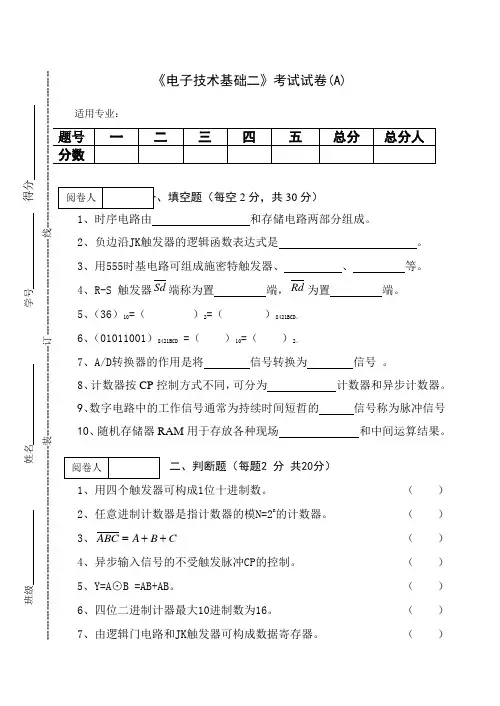

μFO O OQ0Q1Q2Q3D0D1D2D3CT T CT P CP C0CR LD 74LS163电子技术基础(二)期终考试试卷（A ）参考答案一、填空（每空2分，共30分）1、组合电路、存储电路2、n Q K Q J Q n1n +=+3、单稳电路、多谐振荡器、4、“1”、“0”5、100100、00110110、6、59、1110117、模拟、数字8、异步计数器9、跃变 10、输人输出数据 二、判断题（每题2 分 共20分）1、√2、×3、×4、√5、×6、×7、√8、√9、×10、√三、选择题（每题2分，共10分）1、B2、B3、C4、C5、A四、化简、画图（每题7分，共28分）1、()C B A B A C C B A C B A Y =+=+= 24、B A AB Y +=00 01 11 10五、分析思考题 1、()()KHZT f SCR R T 02.1 1098.0111098.0 101.01022107.0 27.0336321=⨯==⨯=⨯⨯⨯⨯+=+=---2、。

中南大学网络教育课程考试复习题及参考答案电子技术基础（专科）一、单项选择题：1.在杂质半导体中，少子浓度主要取决于[]A.掺入杂质的浓度B.材料C.温度2.测得某PNP型三极管各极点位为:UB=-3VUE=-4V UC=-6V,则该管工作于[ ]A.放大状态B.饱和状态C.截止状态3.在基本共射放大电路中，若更换晶体管使8值由50变为100,则电路的放大倍数[]A.约为原来的1/2倍B.约为原来的2倍C.基本不变4.在0CL电路中，引起交越失真的原因是[]A.输入信号过大B.晶体管输入特性的非线性C.电路中有电容5.差动放大器中，用恒流源代替长尾Re是为了[]A.提高差模电压增益B.提高共模输入电压范围C.提高共模抑制比6.若A+B=A+C,则[ ]A.B=CB.B=CC.在A=0的条件下，B=C7.同步计数器中的同步是指]] ] ] ]13.将代码(10000011)8421BCD转换成二进制数为A.(01000011)2B.(01010011)2C.(10000011)214.N个变量的逻辑函数应该有最小项A.2n个B.n2个C.2n个[] D.(000100110001)2[]D.(2nT)个15.函数F=AB+AB转换成或非一或非式为A.各触发器同时输入信号B.各触发器状态同时改变C.各触发器受同一时钟脉冲的控制8.由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是[A.饱和失真B.截止失真C.频率失真9.对PN结施加反向电压时，参与导电的是[A.多数载流子B.少数载流子C.既有多数载流子又有少数载流子10.当温度增加时，本征半导体中的自由电子和空穴的数量[A.增加B.减少C.不变11.通用型集成运放的输入级采用差动放大电路，这是因为它的[A.输入电阻高B.输出电阻低 c.共模抑制比大 D.电压放大倍数大12.对于桥式整流电路，正确的接法是[16.图示触发器电路的特征方程Qn+1二—n —A. TQ+TQ nB. TQ +TQn一nc.Q D.TB.一个稳定状态，一个暂稳态 D.记忆二进制数的功能）空穴浓度，N 型半导体的电子浓度（浓度（）空穴浓度A.等于、大于、小于B.小于、等于、大于C.等于、小于、大于 19 .稳压管构成的稳压电路，其接法是 A.稳压二极管与负载电阻串联B.稳压二极管与负载电阻并联。

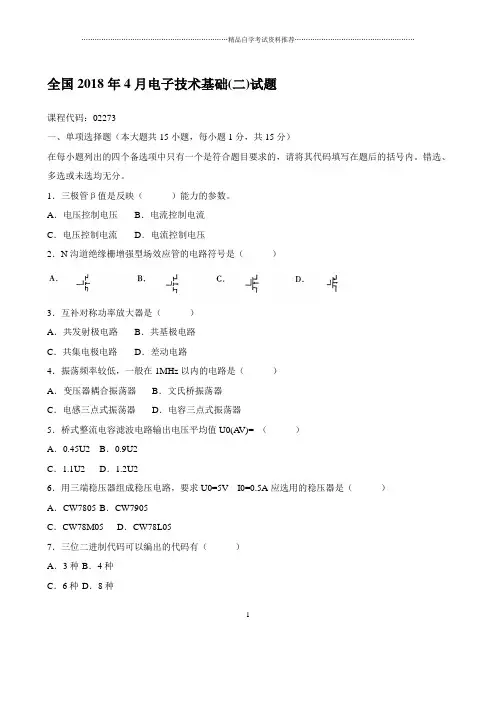

全国2018年4月电子技术基础(二)试题课程代码：02273一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．三极管β值是反映（）能力的参数。

A．电压控制电压B．电流控制电流C．电压控制电流D．电流控制电压2．N沟道绝缘栅增强型场效应管的电路符号是（）3．互补对称功率放大器是（）A．共发射极电路B．共基极电路C．共集电极电路D．差动电路4．振荡频率较低，一般在1MHz以内的电路是（）A．变压器耦合振荡器B．文氏桥振荡器C．电感三点式振荡器D．电容三点式振荡器5．桥式整流电容滤波电路输出电压平均值U0(A V)= （）A．0.45U2 B．0.9U2C．1.1U2 D．1.2U26．用三端稳压器组成稳压电路，要求U0=5V I0=0.5A应选用的稳压器是（）A．CW7805 B．CW7905C．CW78M05 D．CW78L057．三位二进制代码可以编出的代码有（）A．3种 B．4种C．6种D．8种12 8．字母A 的ASCII 码为（ ）A ．3AHB ．41HC ．42HD ．61H9．在l0线-4线优先编码器74HCl47中，当输入9IN =0时，则输出=0123Y Y Y Y （ ）A ．1001B ．1000C ．0111D ．011010．发光二极管的工作电流为（ ）A ．几~几十(微安)B ．几十~几百(微安)C ．几~十几(毫安)D ．几安培11．在CP 有效的情况下，当输入端J=l 、K=0时，则J-K 触发器的输出Qn+1=（） A ．1 B ．0C ．QnD ．nQ12．已知逻辑函数C B AC B A Z ++=则根据逻辑关系可等效为（ ）A ． CB AC + B ．C B B A +C ． AC B A +D ．C A AB +13．用555定时器构成的施密特触发器当5脚经电容接地时，两个阈值电压是（）A ． CC CC V V 3231 B ．CC CC V V 31C ．CC CC V V 32D ．CC CC V V 14．多谐振荡器是用来产生（ ）A ．正弦波B ．三角波C ．锯齿波D ．矩形波15．通常情况下，ADC 和DAC 从速度上比较（ ）A ．DAC 比ADC 快B ．DAC 比ADC 慢C ．一样快D ．无法确定二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。

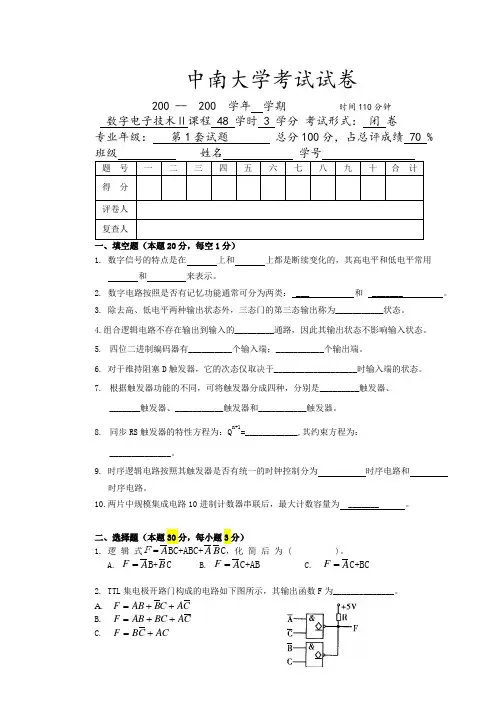

中南大学考试试卷200 -- 200 学年 学期 时间110分钟数字电子技术Ⅱ课程 48 学时 3 学分 考试形式： 闭 卷专业年级： 第1套试题 总分100分，占总评成绩 70 % 班级 姓名 学号题 号 一 二 三 四 五 六 七 八 九 十 合 计得 分评卷人 复查人一、填空题（本题20分，每空1分）1. 数字信号的特点是在 上和 上都是断续变化的，其高电平和低电平常用 和 来表示。
