GRUNDFOS DATA BOOKLETCR, CRI, CRNCRE, CRIE, CRNE立式多级离心泵50 Hz目录产品数据介绍3性能范围-CR, CRI, CRN4性能范围-CRE, CRIE, CRNE4应用5产品范围6泵8电机8接线盒位置9环境温度9粘度9中国节能产品认证证书9E-泵的控制E-泵应用示例10中央管理系统11遥控器11控制面板11 E-泵的控制模式12 CRE, CRIE, CRNE 带压力传感器12 CRE, CRIE, CRNE 不带传感器12结构CR(E) 1s, 1, 3, 5, 10, 15和2013 CRI(E), CRN(E) 1s, 1, 3, 5, 10, 15和2013 CR(E) 32, 45, 64和9014 CRN(E) 32, 45, 64和9014 CR 120 and 15015 CRN 120 and 15015型号说明及代码型号说明16运行及进口压力最大运行压力和温度范围17轴封运行范围17最大进口压力18选型和尺寸泵型选择19如何读取曲线图23性能曲线适用原则23性能曲线/技术数据CR 1s性能曲线，技术数据24, 25 CRI, CRN 1s性能曲线，技术数据26, 27 CR, CRE 1性能曲线，技术数据28, 29 CRI, CRN, CRIE, CRNE 1性能曲线，技术数据30, 31 CR, CRE 3性能曲线，技术数据32, 33 CRI, CRN, CRIE, CRNE 3性能曲线，技术数据34, 35 CR, CRE 5性能曲线，技术数据36, 37CRI, CRN, CRIE, CRNE 5性能曲线，技术数据38, 39 CR, CRE 10性能曲线，技术数据40, 41 CRI, CRN, CRIE, CRNE 10性能曲线，技术数据42, 43 CR, CRE 15性能曲线，技术参数44, 45 CRI, CRN, CRIE, CRNE 15性能曲线，技术数据46, 47 CR, CRE 20性能曲线，技术参数48, 49 CRI, CRN, CRIE, CRNE 20性能曲线，技术数据50, 51 CR, CRE 32性能曲线，技术数据52, 53 CRN, CRNE 32性能曲线，技术数据54, 55 CR, CRE 45性能曲线，技术数据56, 57 CRN, CRNE 45性能曲线，技术数据58, 59 CR, CRE 64 性能曲线，技术数据60, 61 CRN, CRNE 64性能曲线，技术数据62, 63 CR, CRE 90性能曲线，技术数据64, 65 CRN, CRNE 90性能曲线，技术数据66, 67 CR 120性能曲线，技术数据68, 69 CRN 120性能曲线，技术数据70, 71 CR 150性能曲线，技术数据72, 73 CRN 150性能曲线，技术数据74, 75电气数据标准电机76 E电机CRE, CRIE77输送液体输送液体78输送液体清单78附件管路连接80用于CR(E)的对接法兰80用于CRN(E)的对接法兰82用于CRN(E)的PJE连接器84 FlexiClamp基座连接器84用于CRE, CRIE, CRNE的电位计87用于CRE, CRIE, CRNE的G10-LON网关87用于CR(E), CRI(E), CRN(E)的LiqTec87遥控器，R10087用于CRE, CRIE, CRNE的EMC滤波器87用于CRE, CRIE, CRNE的传感器88产品变型变型清单-按要求可提供89电机89轴封89泵89接口和其他变型89节能认证格兰富获得国家节能认证90 WebCAPS912介绍本目录针对CR, CRI, CRN 及CRE, CRIE, CRNE 泵。
丹麦格兰富水泵CM3系列卧式离心泵丹麦格兰富水泵CM3-2系列离心泵材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: EPDM液体:液体温度范围: -20 .. 90 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟额定流量: 3.1 米3/小时额定扬程: 13.3 米轴封: AVBE铭牌上的标准: CE,WRAS,ACS安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 6 巴/ 90 ℃规定温度下的最大压力: 10 巴/ 40 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 71A额定功率——P2: 0.3 千瓦电源频率: 50 Hz额定电压: 1 x 220-240 V安全系数: 1额定电流: 1,8-2,4 安额定速度: 2800-2830 转数／分钟封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 12.3 千克毛重: 14.8 千克丹麦格兰富水泵CM3-3系列离心泵液体:液体温度范围: 0 .. 120 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 20.7 米轴封: AQQE铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.泵壳: DIN W.-Nr. 1.4301泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 120 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 71B额定功率——P2: 0.43 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V安全系数: 1额定电流: 3,4-2,5/1,3-1,5 安额定速度: 2870-2890 转数／分钟封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 13.1 千克毛重: 15.6 千克丹麦格兰富水泵CM3-4系列离心泵液体:液体温度范围: 0 .. 120 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 27.4 米轴封: AQQE铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301 叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 120 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 71B额定功率——P2: 0.43 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 3,4-2,5/1,3-1,5 安额定速度: 2870-2890 转数／分钟封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 13.4 千克毛重: 15.9 千克丹麦格兰富水泵CM3-5系列离心泵液体:液体温度范围: 0 .. 120 ℃液体温度: 20 ℃密度: 998.2 千克/米3泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 34.9 米轴封: AQQE铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 120 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 80BA额定功率——P2: 0.6 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 3-3,65/1,72-2,1 安额定速度: 2920-2930 转数／分钟电机满载效率: N.A. %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F净重: 16.6 千克毛重: 19.1 千克丹麦格兰富水泵CM3-6系列离心泵液体:液体温度范围: 0 .. 120 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 42.1 米轴封: AQQK铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301 叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大10 巴/ 120 ℃压力:法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 80C额定功率0.74 千瓦——P2:电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 3,65-4,5/2,1-2,5 安额定速度: 2920-2930 转数／分钟电机满载效率: N.A. %封装等级（IEC5534-5）:绝缘等级（IECF85）:其他:净重: 17.9 千克毛重: 20.4 千克丹麦格兰富水泵CM3-7系列离心泵液体:液体温度范围: 0 .. 40 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 47.6 米轴封: AVBV铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 40 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 80BAIE Efficiency class: IE2额定功率——P2: 0.85 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 3,5-3,8/2-2,22 安额定速度: 2840-2870 转数／分钟IE efficiency: IE2 77,4 %电机满载效率: 77,4 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 17.3 千克毛重: 19.8 千克丹麦格兰富水泵CM3-8系列离心泵液体:液体温度范围: 0 .. 40 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 55.3 米轴封: AVBV铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 40 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 80CIE Efficiency class: IE2额定功率——P2: 1.2 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V安全系数: 1额定电流: 4,8-5,2/2,8-3 安额定速度: 2820-2860 转数／分钟IE efficiency: IE2 79,6 %电机满载效率: 79,6 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 18.5 千克毛重: 21 千克丹麦格兰富水泵CM3-9系列离心泵液体:液体温度范围: 0 .. 40 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 61.5 米轴封: AVBV铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301 叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 40 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 80CIE Efficiency class: IE2额定功率——P2: 1.2 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 4,8-5,2/2,8-3 安额定速度: 2820-2860 转数／分钟IE efficiency: IE2 79,6 %电机满载效率: 79,6 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 18.6 千克丹麦格兰富水泵CM3-10系列离心泵液体:液体温度范围: 0 .. 120 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.实际计算流量: 3.1 米3/小时引起的泵扬程: 67.5 米轴封: AQQK铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 10 巴规定温度下的最大压力: 10 巴/ 120 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 80CIE Efficiency class: IE2额定功率——P2: 1.2 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V安全系数: 1额定电流: 4,8-5,2/2,8-3 安额定速度: 2820-2860 转数／分钟IE efficiency: IE2 79,6 %电机满载效率: 79,6 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 19.2 千克毛重: 21.7 千克丹麦格兰富水泵CM3-11系列离心泵液体:液体温度范围: 0 .. 90 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 78.4 米轴封: AQQK铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301 叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 16 巴规定温度下的最大压力: 16 巴/ 90 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 90SBIE Efficiency class: IE2额定功率——P2: 1.58 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 5,55-5,38/3,25-3 安额定速度: 2880-2910 转数／分钟IE efficiency: IE2 81,3 %电机满载效率: 81,3 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 26.8 千克丹麦格兰富水泵CM3-12系列离心泵液体:液体温度范围: 0 .. 90 ℃液体温度: 20 ℃文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 85 米轴封: AQQK铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 16 巴规定温度下的最大压力: 16 巴/ 90 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 90SBIE Efficiency class: IE2额定功率——P2: 1.58 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V安全系数: 1额定电流: 5,55-5,38/3,25-3 安额定速度: 2880-2910 转数／分钟IE efficiency: IE2 81,3 %电机满载效率: 81,3 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 27.7 千克毛重: 30.2 千克丹麦格兰富水泵CM3-13系列离心泵液体:液体温度范围: 0 .. 90 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 91.6 米轴封: AQQK铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 16 巴规定温度下的最大压力: 16 巴/ 90 ℃法兰标准: PJE泵入口: ø33,7泵出口: ø33,7电气数据:电机型号: 90SBIE Efficiency class: IE2额定功率——P2: 1.58 千瓦电源频率: 50 Hz额定电压: 3 x 220-240D/380-415Y V 安全系数: 1额定电流: 5,55-5,38/3,25-3 安额定速度: 2880-2910 转数／分钟IE efficiency: IE2 81,3 %电机满载效率: 81,3 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重: 27.7 千克毛重: 30.2 千克丹麦格兰富水泵CM3-14系列离心泵液体:液体温度范围: 0 .. 90 ℃液体温度: 20 ℃密度: 998.2 千克/米3技术:泵速度数据: 2900 转数／分钟实际计算流量: 3.1 米3/小时引起的泵扬程: 101 米轴封: AQQK铭牌上的标准: CE,WRAS,ACS材料:泵壳: 不锈钢泵壳: DIN W.-Nr. 1.4301 泵壳: AISI 304叶轮: 不锈钢叶轮: DIN W.-Nr. 1.4301 叶轮: AISI 304橡胶: FFKM安装:最大环境温度: 55 ℃最大运行压力: 16 巴规定温度下的最大压力: 16 巴 / 90 ℃文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.21 法兰标准:PJE 泵入口:ø33,7 泵出口:ø33,7电气数据:电机型号: 90SC IE Efficiency class: IE2额定功率——P2:2.2 千瓦 电源频率:50 Hz 额定电压:3 x 220-240D/380-415Y V 安全系数:1 额定电流:8,05-7,5/4,7-4,35 安 额定速度:2890-2920 转数／分钟 IE efficiency:IE2 83,2 % 电机满载效率: 83,2 %封装等级（IEC 34-5）: 55绝缘等级（IEC 85）: F其他:净重:30.7 千克 毛重: 33.2 千克。

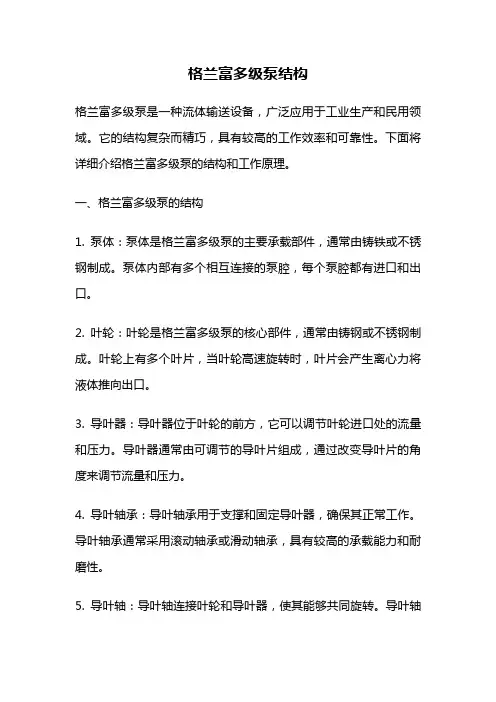

格兰富多级泵结构格兰富多级泵是一种流体输送设备，广泛应用于工业生产和民用领域。
它的结构复杂而精巧，具有较高的工作效率和可靠性。
下面将详细介绍格兰富多级泵的结构和工作原理。
一、格兰富多级泵的结构1. 泵体：泵体是格兰富多级泵的主要承载部件，通常由铸铁或不锈钢制成。
泵体内部有多个相互连接的泵腔，每个泵腔都有进口和出口。
2. 叶轮：叶轮是格兰富多级泵的核心部件，通常由铸钢或不锈钢制成。
叶轮上有多个叶片，当叶轮高速旋转时，叶片会产生离心力将液体推向出口。
3. 导叶器：导叶器位于叶轮的前方，它可以调节叶轮进口处的流量和压力。
导叶器通常由可调节的导叶片组成，通过改变导叶片的角度来调节流量和压力。
4. 导叶轴承：导叶轴承用于支撑和固定导叶器，确保其正常工作。
导叶轴承通常采用滚动轴承或滑动轴承，具有较高的承载能力和耐磨性。
5. 导叶轴：导叶轴连接叶轮和导叶器，使其能够共同旋转。
导叶轴通常由高强度合金材料制成，以保证其刚性和可靠性。
6. 泵轴：泵轴起到支撑和传递动力的作用，通常由高强度合金钢制成。
泵轴通过轴承与电机或发动机相连，将电机或发动机的动力传递给叶轮。
7. 静止环：静止环位于泵体和泵轴之间，起到密封作用，防止液体泄漏。
静止环通常由耐磨材料制成，具有较好的密封性能和耐腐蚀性。
8. 动止环：动止环位于泵体和泵轴之间，与静止环配合起到密封作用，防止液体泄漏。
动止环通常由耐磨材料制成，具有较好的密封性能和耐腐蚀性。
9. 泄漏环：泄漏环位于叶轮和泵轴之间，防止叶轮背面的液体渗漏到轴承处。
泄漏环通常由耐磨材料制成，具有较好的密封性能和耐腐蚀性。
10. 进口阀：进口阀位于泵体的进口处，用于控制液体的进入。
进口阀通常由可调节的阀门组成，可以根据需要调节流量和压力。
二、格兰富多级泵的工作原理格兰富多级泵在工作时，首先通过进口阀控制液体的进入，然后液体被叶轮吸入，并受到叶轮的离心力推向出口。
在液体经过叶轮的过程中，导叶器会调节进口处的流量和压力，确保液体在叶轮上均匀分布。
第一部分：离心泵基本介绍一、离心泵原理驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下，液体沿叶片流道被甩向叶轮出口，液体经蜗壳收集送入排出管。
液体从叶轮获得能量，使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。
在液体被甩向叶轮出口的同时，叶轮入口中心处形成了低压，在吸液罐和叶轮中心处的液体之间就产生了压差，吸液罐中的液体在这个压差作用下，不断地经吸入管路及泵的吸入室进入叶轮中。
二、离心泵的结构及主要零部件1、泵体：即泵的壳体，包括吸入室和压液室。
（1）吸入室：它的作用是使液体均匀地流进叶轮.（2）压液室：它的作用是收集液体，并把它送入下级叶轮或导向排出管，与此同时降低液体的速度，使动能进一步变成压力能.。
压液室有蜗壳和导叶两种形式。
2、叶轮：它是离心泵内传递能量给液体的唯一元件，叶轮用键固定于轴上，随轴由原动机带动旋转，通过叶片把原动机的能量传给液体。
叶轮分类：按照液体流入分类：单吸叶轮(在叶轮的一侧有一个入口)和双吸叶轮(液体从叶轮的两侧对称地流到叶轮流道中)。
按照液体相对于旋转轴线的流动方向分类：径流式叶轮、轴流式叶轮、混流式叶轮。
按照叶轮的结构形式分类：闭式叶轮、开式叶轮、半开式叶轮。
3、轴：轴是传递机械能的重要零件,，原动机的扭矩通过它传给叶轮。
泵轴是泵转子的主要零件，轴上装有叶轮、轴套、平衡盘等零件。
泵轴靠两端轴承支承，在泵中作高速回转，因而泵轴要承载能力大，耐磨、耐腐蚀、泵轴的材料一般选用碳素钢或合金钢并经调质处理。
4、密封环：安装在转动的叶轮和静止的泵壳(中段和导叶的组合件)之间的密封装置。
其作用是通过控制二者之间间隙的方法，增加泵内高低压腔之间液体流动的阻力，减少泄漏。
5、轴套：轴套是用来保护泵轴的，使之不受腐蚀和磨损。
必要时，轴套可以更换。
6、轴封：泵轴和前后端盖间的填料函装置简称为轴封，主要防止泵中的液体泄漏和空气进入泵中，以达到密封和防止进气引起泵气蚀的目的。
CR, CRN高压GRUNDFOS DATA BOOKLET立式多级离心泵50 Hz目录产品数据性能范围介绍产品范围应用CRNE 1及3 HSCRN 5, 10, 15, 20 SF2 x CR 32, 45, 64, 902 x CRN 32, 45, 64, 902 x CRN 120, 1502 x CRN 120, 150型号说明代码高压泵轴封运行范围接线盒位置输送液体性能曲线适用原则选型和尺寸CR, CRN高压泵的选型性能曲线/技术数据CRNE 1-HS, 50/60 HZCRNE 3-HS, 50/60 HZCRN 3-SF , 50 HZCRN 5-SF, 50 HZCRN 10-SF, 50 HZCRN 15-SF, 50 HZCRN 20-SF, 50 HZCR 32, 50 HZCRN 32, 50 HZCR 45, 50 HZCRN 45, 50 HZCR 64, 50 HZCRN 64, 50 HZCR 90, 50 HZCRN 90, 50 HZCR 120,50 HZCRN 120,50 HZCR 150,50 HZCRN 150,50 HZ电气数据CR,CRN 高压泵标准电机 , 50HZE 电机,CRN HS , 50HZE 电机,CRN SF , 50HZCR,CRN 高压泵标准电机 , 60HZE 电机,CRN HS , 60HZE 电机,CRN SF , 60HZ 附件管路连接用于CRN 的对接法兰转接组件PJE 连接器带接管连接管PJE 连接器不带管CRNE-HS 用压力传感器LiqTecWEBCAPS234556788991010111111111214161820222426283032343638404244464850525252535353545454555555565657产品数据CR,CRN 高压泵性能范围T M 02 1689 400734产品数据CR,CRN 高压泵介绍本样本针对C R,C R N 泵的高压应用，两种方法获得高压：● 单台泵，配内置变频器的高速电机-CRNE-HS 1&3● 双泵串联，给水泵+高压泵-CRN-SF 3到20-CR,CRN 32到150依据泵的型号不同，高压泵共有两种结构形式：● CRNE-HS 和CRN-SF与标准泵相比，流道腔反置● CR,CRN ：标准泵或加装轴承法兰高压泵得到的高压力是由泵的特殊设计实现的。
Hydro 2000E GB 安装使用说明书合格声明我们格兰富公司对本声明唯一负责任, 本声明涉及的Hydro2000 E产品符合欧洲经济共同体(EEC：European Economic Community)成员国的规定，该成员国相似法律作如下规定：—机械制造（89/392/EEC）所用标准：EN292—电磁兼容（89/336/EEC）所用标准：EN50 081-1及EN50 082-2—在一定电压范围内使用的电气设备的设计（73/23/EEC）所用标准：EN 60 204-1/,1997年2月15日KajKruse副总裁3目录 6. 运行226．1 PMU 2000的运行22页数6．1．1 显示规则23 1．综述56．1．2 状态显示23 1．1 说明书使用范围 5 6．2 PFU2000 配置23 1．2 相关资料 5 6．2．1 PFU 2000 DIP开关设置24 2．产品概述56．2．2 PCU继电器配置25 2．1 格兰富Hydro 2000 E 5 7. 监控功能25 2．2 格兰富Control 2000 E 6 7．1 故障概述25 2．2．1 Hydro 2000 E 增压设备举例7 7．2 泵和相关电机的故障26 3．功能87．2．1 通讯故障26 3．1 控制功能及设置8 7．2．2 电机过热26 3．1．1 监控功能8 7．3 分区相关故障26 3．1．2 PFU2000 RAM设置8 7．3．1 传感器故障26 3．1．3 闭式回路控制9 7．3．2 缺水26 3．1．4 串级控制9 7．3．3 实际值的最大限制26 3．1．5 手动开/关以及设置为最大或本机设置9 7．3．4 实际值的最小限制26 3．1．6 缺水监控10 7．3．5 分区内的任何可能故障26 3．1．7 低流量时的开/关模式10 7．3．6 任何电机中的故障26 3．1．8 泵的自动切换11 7．4 系统相关故障27 3．1．9 试运转11 7．4．1 电压下降27 3．1．10 时钟功能11 8. 维护27 3．1．11 备用泵11 8．1 增压设备的维护27 3．1．12 缩减运行12 8．1．1 泵27 3．1．13 泵的优先次序12 8．1．2 电机轴承27 3．1．14 格兰富总线12 8．1．3 霜冻保护27 3．2 控制参数13 8．2 Control 2000 E的维护27 3．2．1 泵的分区配置13 9. 运行和故障指示28 3．2．2 分区类型/控制参数13 10. 故障查找表29 3．2．3 设置的优先次序13 11. 技术数据30 3．2．4 设定点14 11．1 水力数据30 3．2．5 设定点的作用14 11．2 工作条件30 3．2．6 开/关区15 11．3 声压级30 3．2．7 控制值的测量单位16 11．4 电气数据31 3．2．8 系统时间16 12. 术语汇编32 3．2．9 最小开关转换频率16 13. 显示概观33 3．2．10 中等开关转换频率163．2．11 控制功能173．2．12 PFU2000模拟输入1配置173．2．13 PFU2000模拟输入2配置173．2．14 PFU2000模拟输入3配置173．2．15 PFU2000模拟输入4配置183．2．16 斜线时间183．2．17 泵的最低限速193．2．18 最大限制(超压) 193．2．19 最小限制193．2．20 最小限制时的运行193．2．21 最小预压力193．3 泵参数193．3．1 最高扬程203．3．2 运行时间203．3．3 启动时间204 安装204．1 安装场所204．2 水力部分的安装204．3 电气连接205 启动215．1 未配PMU2000控制系统的Hydro2000 E 215．1．1 通过临时接入的控制系统PMU2000的设置 215．2 配有PMU2000 控制系统的Hydro 2000 E 215．3 转向215．4退出运行225．5安全事项2242． 产品概述2．1 格兰富Hydro 2000 E格兰富增压设备Hydro 2000 E 由几台带有必要配件的泵及安装在共用底座上的格兰富control 2000 E 组成。
KP系列中开双吸泵7.运行条件 19泵送介质 19环境温度和海拔高度 19轴封 19压力 19流量 19性能曲线和数据 20 8.如何阅读性能曲线 20曲线适用原则 21性能测试 21目击测试 219. 性能曲线 222极 22 4极 246极 36图1 PACO KP 系列水平中开双吸离心泵农业灌溉• 农田排灌（排涝）取水和送水• 农场喷灌和滴灌系统水输送• 水产养殖池塘水输送图2 泵和电机共用底座图4光泵无底座KP 6极KP1020-3/4●●●KP1024-3/4●●●KP1220-5/6●●KP1220-7/8●●KP1213-1/2●●●1）详细的结构介绍见结构说明。
带机械密封的结构型式跟填料密封结构的泵有所不同。
85674图5 KP泵铭牌示例序号描述1产品编号2泵型号3订单序列号4生产日期5叶轮直径6额定扬程7额定流量8额定转速图 6 结构型式1 剖视图（整体式机械密封腔结构）图 7 结构型式 2剖视图（分体式机械密封腔结构）图8 KP泵端视图（非驱动端）58密封盖灰铸铁58a螺栓不锈钢66O型圈NBR 67a轴套螺母，右旋螺纹铜67b轴套螺母，左旋螺纹铜72a垫片植物纤维76铭牌不锈钢79挡水圈橡胶105轴封109O型圈NBR 109a O型圈NBR 110O型圈NBR 113轴承座灰铸铁113c轴承压盖，驱动端灰铸铁113d轴承压盖，非驱动端灰铸铁113e垫片植物纤维113f唇形密封, 非驱动端NBR 113g唇形密封, 驱动端NBR 114螺栓碳钢114a螺栓碳钢114b螺栓碳钢116轴套不锈钢116a轴套,驱动端不锈钢116b轴套,非驱动端不锈钢116c轴套不锈钢116d轴套不锈钢116e紧定螺钉不锈钢124密封腔灰铸铁195油嘴铜图12 双吸叶轮示意图图11 泵轴所有叶轮均按照ISO1940 G6.3级标准做动平衡试验。
图14 挠性叠片联轴器图16 B型橡胶波纹管机械密封示意图填料密封填料箱结构包括浸渍石墨填料环等。
格兰富CRCRN系列泵选型参数
首先，流量是一个关键的选型参数。
流量指的是泵每单位时间内能处
理的液体体积。
在选择泵的时候，需要根据实际需求来确定所需的流量，
以确保泵能够满足工艺要求。
其次，扬程是另一个重要的选型参数。
扬程指的是泵能够提供的液体
的压力高度。
在选择泵的时候，需要根据实际需求来确定所需的扬程。
转速是影响泵的性能和效率的一个重要参数。
转速越高，泵的流量越大，但能耗也会增加。
因此，在选择泵的时候，需要根据实际需求来确定
所需的转速。
功率是泵的能量消耗的一个重要参数。
在选择泵的时候，需要根据实
际需求来确定所需的功率。
通常情况下，功率越大，泵的性能越好，但能
耗也会增加。
泵体材质是根据流体的性质来选择的另一个重要参数。
不同的流体对
泵的材质要求不同。
一般来说，泵体可以选择不锈钢、铸铁或塑料等材质。
密封方式也是泵的选型参数之一、泵的密封方式可以是机械密封或填
料密封。
机械密封通常用于处理高粘度液体或有腐蚀性的液体，而填料密
封通常用于处理低粘度液体。
另外，泵的进口和出口直径也是需要考虑的选型参数。
进口和出口直
径的选择需要根据实际需求和管道的尺寸来确定。
总之，选择格兰富CRCRN系列泵的选型参数包括流量、扬程、转速、
功率、泵体材质、密封方式和进口、出口直径等。
通过合理地选择这些参数，可以确保泵能够满足实际需求，并提供高效、可靠的工作性能。
KP系列中开双吸泵7.运行条件 19泵送介质 19环境温度和海拔高度 19轴封 19压力 19流量 19性能曲线和数据 20 8.如何阅读性能曲线 20曲线适用原则 21性能测试 21目击测试 219. 性能曲线 222极 22 4极 246极 36图1 PACO KP 系列水平中开双吸离心泵农业灌溉• 农田排灌（排涝）取水和送水• 农场喷灌和滴灌系统水输送• 水产养殖池塘水输送图2 泵和电机共用底座图4光泵无底座KP 6极KP1020-3/4●●●KP1024-3/4●●●KP1220-5/6●●KP1220-7/8●●KP1213-1/2●●●1）详细的结构介绍见结构说明。
带机械密封的结构型式跟填料密封结构的泵有所不同。
85674图5 KP泵铭牌示例序号描述1产品编号2泵型号3订单序列号4生产日期5叶轮直径6额定扬程7额定流量8额定转速图 6 结构型式1 剖视图（整体式机械密封腔结构）图 7 结构型式 2剖视图（分体式机械密封腔结构）图8 KP泵端视图（非驱动端）58密封盖灰铸铁58a螺栓不锈钢66O型圈NBR 67a轴套螺母，右旋螺纹铜67b轴套螺母，左旋螺纹铜72a垫片植物纤维76铭牌不锈钢79挡水圈橡胶105轴封109O型圈NBR 109a O型圈NBR 110O型圈NBR 113轴承座灰铸铁113c轴承压盖，驱动端灰铸铁113d轴承压盖，非驱动端灰铸铁113e垫片植物纤维113f唇形密封, 非驱动端NBR 113g唇形密封, 驱动端NBR 114螺栓碳钢114a螺栓碳钢114b螺栓碳钢116轴套不锈钢116a轴套,驱动端不锈钢116b轴套,非驱动端不锈钢116c轴套不锈钢116d轴套不锈钢116e紧定螺钉不锈钢124密封腔灰铸铁195油嘴铜图12 双吸叶轮示意图图11 泵轴所有叶轮均按照ISO1940 G6.3级标准做动平衡试验。
图14 挠性叠片联轴器图16 B型橡胶波纹管机械密封示意图填料密封填料箱结构包括浸渍石墨填料环等。
制泵有限公司无负压变频供水(格兰富水泵)方案一、 智能型无负压变频设备供水原理及示意图缺点：由于没有设置屋面水箱，一旦电脑程序出现故障时将立即停水，故对售后服务要求较高，一般就近选择有专业技术的供应商。
套 二用一备1套 二用一备二、工程概况（由业主提供型号，高低区分布由业主提供） 三、智能型无负压变频设备供水原理罐式无负压变频设备示意图1、当自来水的压力PZ 低于用户所需的设定压力Py 时，可编程控制器会自动启动运行，直到管道的实际压力Pz=Py ，可编程控制器才控制变频泵以一恒定的转速运行。
自来水的压力Pz 越高，变频泵的转速就越低，自来水的压力PzPz=Py 确保用户所需要的压力恒定。
2、变频泵的进水口与稳流补偿器相连，可编程控制器时刻检测稳流补偿器内的压力，通过控制真空抑制器来稳定稳流补偿器和自来水的压力使之不产生负压，从而确保自来水管网的正常供水。
3、自来水停水，设备自动停机，来水自动开机，停电自动恢复自来水的常压供水。
四、无负压供水方式的特点传统水池供水设备与无负压不间断管网自动增压给水设备对比表：优点：1、不需设置蓄水池可避免产生二次污染及减少建筑成本；2、可充分利用现有市政管网给水压力节约运行成本（减少电耗），节能约30%-60%；3、由于没有设置蓄水池所以不会产生水的损耗为实行抄表到户提供条件（一户一表）。
缺点：由于没有设置屋面水箱，一旦电脑程序出现故障时将立即停水，故对售后服务要求较高，一般就近选择有专业技术的的供应商。
五、设备选型报价：1、中区无负压变频供水设备： 198600元/套高区ⅢQ2、故障时在电脑屏幕上会产生一个故障代码，使物业人员查问题方便。
我们的优势：1、售后服务稳定及时，在配1名专职调试人员，24小时接待用户的来电及技术指导。
2、产品质量可靠，水泵为进口格兰富水泵，低噪音、低能耗、供水首选水泵、水泵5年免维护。
八、服务承诺1、保修期内的服务：(1)、售前服务：积极配合业主、开发商、施工单位做好设备的选型、泵房选址，以最佳的方案做好每一个泵房前期工作，避免由于选型不当造成不必要的损失。
GRUNDFOS数据手册CR, CRI, CRN50 Hz IEC立式多级泵1.产品概述 (3)典型应用 (3)泵送液体 (4)符合ErP指令 (4)2.性能范围 (5)3.产品范围 (6)4.应用 (8)5.特性和优点 (9)泵 (9)电机 (9)接线盒位置 (10)环境温度 (10)粘度 (10)6.结构 (11)CR 1s, 1, 3, 5, 10, 15, 20 (11)CRI 1s, 1, 3, 5, 10, 15, 20 (12)CRN 1s, 1, 3, 5, 10, 15, 20 (13)CR 32, 45, 64 (14)CRN 32, 45, 64 (15)CR 95, 125, 155, 185, 215, 255 (16)CRN 95, 125, 155, 185, 215, 255 (17)7.标识 (18)型号说明 (18)8.运行条件 (20)最大运行压力和最高液体温度 (20)轴封的运行范围 (22)最大入口压力 (23)9.选型 (24)泵的选择 (24)如何读懂曲线图 (28)性能曲线参考指南 (29)10.性能曲线与技术数据 (30)CR 1s (30)CRI, CRN 1s (32)CR 1 (34)CRI, CRN 1 (36)CR 3 (38)CRI, CRN 3 (40)CR 5 (42)CRI, CRN 5 (44)CR 10 (46)CRI, CRN 10 (48)CR 15 (50)CRI, CRN 15 (52)CR 20 (54)CRI, CRN 20 (56)CR 32 (58)CRN 32 (60)CR 45 (62)CRN 45 (64)CR 64 (66)CRN 64 (68)CR 95 (70)CRN 95 (72)CR 125 (74)CRN 125 (76)CR 155 (78)CRN 155 (80)CR 185 (82)CRN 185 (84)CR 215 (86)CRN 215 (88)CR 255 (90)CRN 255 (92)11.电机数据 (94)二极电机，用于CR，CRI，CRN，50 Hz (94)12.泵送液体列表 (95)13.配件 (97)管道连接 (97)LiqTec (107)传感器 (108)14.变型 (109)15.Grundfos Product Center (110)CR, CRI, CRN2目录1.产品概述本数据手册介绍格兰富CR、CRI 和CRN 泵。
