P90B耙斗机耙斗装岩机基本概述
—中兖—
P-90B耙斗装岩机的介绍：
P-90B型耙斗装岩机广泛用于巷道掘进中配以矿车或箕进行装载作业。
山东中兖P-90B型耙斗装岩机不但可以用于平巷，而且P-90B型耙斗装岩机可适用于净高3米以上（净断面12平方米以上）的巷道选用。
P-90B耙斗装岩机的特点：
P-90B型耙斗装岩机结构简单，装岩效率高、可靠性好、应用广泛。
P-90B耙斗机概述及各主要部件功用
1、固定楔：其固定在迎头上，用以悬挂尾轮，由楔体、带锥套的钢丝绳和套环等组成。
2、尾轮：是悬挂在固定楔套环上，用以引导耙斗的返回迎头，主要由侧板、耐磨绳轮、吊钩、芯轴和轴承所组成。
耙斗是在主绳、尾绳牵引下作往复运动，扒
取岩石，耙角为60，平斜巷道通用，是耙岩机扒取岩石的主要工具，耙齿采用耐磨的高锰钢材质，磨损严重后可对耙齿进行更换。
3、台车上的操纵机构、绞车、导向轮和进料槽、中间槽、卸载槽。
进料槽的中部设有升降装置，可旋转螺杆调节簸箕口的高低，为了引导耙斗进出和防止矸石撒落，在绞接部位还设有左右导向挡板；中间槽前后弯曲部位，各设有可装卸耐磨的弧形板；卸载槽后部装有缓冲作用的弹簧碰头和撑脚。
P-90B扒装机技术参数：
生产能力：95-104立方/时
耙斗容积：0.9立方
主绳牵引力：32-50KN
轮距：900mm
电机功率：45KW
电压：380/660/1140V
钢丝绳直径：17mm
机重：8.8T
外形尺寸：8400×2010×2531。

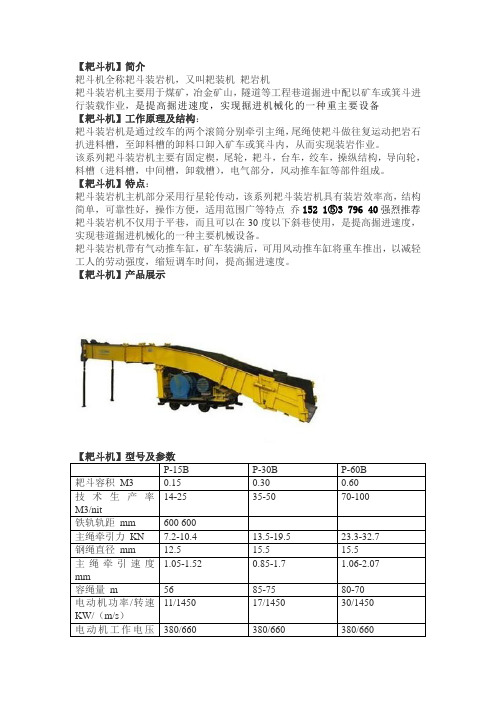

【耙斗机】简介耙斗机全称耙斗装岩机，又叫耙装机耙岩机耙斗装岩机主要用于煤矿，冶金矿山，隧道等工程巷道掘进中配以矿车或箕斗进行装载作业，是提高掘进速度，实现掘进机械化的一种重主要设备【耙斗机】工作原理及结构：耙斗装岩机是通过绞车的两个滚筒分别牵引主绳，尾绳使耙斗做往复运动把岩石扒进料槽，至卸料槽的卸料口卸入矿车或箕斗内，从而实现装岩作业。
该系列耙斗装岩机主要有固定楔，尾轮，耙斗，台车，绞车，操纵结构，导向轮，料槽（进料槽，中间槽，卸载槽），电气部分，风动推车缸等部件组成。
【耙斗机】特点：耙斗装岩机主机部分采用行星轮传动，该系列耙斗装岩机具有装岩效率高，结构简单，可靠性好，操作方便，适用范围广等特点乔152 1⑤3 796 40强烈推荐耙斗装岩机不仅用于平巷，而且可以在30度以下斜巷使用，是提高掘进速度，实现巷道掘进机械化的一种主要机械设备。
耙斗装岩机带有气动推车缸，矿车装满后，可用风动推车缸将重车推出，以减轻工人的劳动强度，缩短调车时间，提高掘进速度。
【耙斗机】产品展示耙斗耙齿尾轮导向轮滚筒总成刹车总成制动闸带回头滑子行星齿轮【耙斗机】使用须知为保证作业人员的人身安全和耙斗装岩机的正确操作,特编制耙斗装岩机操作规程如下:一、操作前的准备工作：1、操作前要检查工作地点的顶板和支护情况，严格坚持敲帮问顶制度，及时处理好不安全因素。
2、打楔子眼，安装好铁楔，挂上尾轮，并对其进行详细检查，发现尾轮幅板变形有可能卡钢丝绳时，要及时处理或更换。
3、检查钢丝绳磨损断丝情况，凡磨损或断丝超过规定，必须更换新绳后才能进行操作。
4、检查闸带松紧程度是否适宜，各部件螺丝是否松动，操作手柄是否灵活，操作按钮是否灵敏，电缆有无破损，防滑装置、卡轨器、斜撑槽子是否牢固可靠。
5、检查设备转动部分的润滑情况，当干油或少油时要及时注油后才能运转，防止设备干磨造成设备损坏。
二、操作：1、司机操作前要先进行培训，掌握设备的基本性能和操作要领，未经培训者不得操作耙岩机。
重耙
1BZ系列牵引式液压偏置重耙吸收了国外同类先进产品的优点，按标准设计，整机采用组合式结构,主要适用于农田耕前灭茬,破除地表板结,秸杆切碎还田,耕后碎土,平整保墒等项作业,在熟地上亦可代替犁进行土壤耕翻作业。
以山东天盛机械制造有限公司生产的重耙为例，为大家进行介绍。
重耙作业效率高、入土碎土能力强，耙后地表平整、土壤松碎，对粘重土壤、荒地和杂草多的地块具有较强的适应能力。
It is mainly applicable to clean the crop residue before tillage, break the hardened and impervious soil surface. crush and spread straw into the field shatter soil after tillage, and level the land and preserve soil moisture. It can be used as tillage machine instead of plough on the cultivated land. The efficient productivity, reasonable utilization of the power, great ability of cutting and shattering the soil, the soil surface is smooth and loosening after harrowing, it is well suitable for heavy clay soil, waste land and weedy field as well.
配套动力。
耙机工作原理
耙机是一种用于耕作和收获作物的农业机械设备。
其工作原理主要通过耙子和旋转装置共同完成。
耙子是耙机的主要工作部件，其形状和排列方式各有不同，可以根据需要进行更换和调整。
在耕作时，耙子被插入土壤中，通过与地面的摩擦力和耙齿的形状来将土壤翻动和松散，达到耕作的效果。
在收获时，耙子被用于将作物收集和整理，使其方便后续的加工和储存。
耙机的旋转装置通常由发动机、传动系统和旋转部件组成。
发动机提供动力，传动系统将动力传递给旋转部件。
旋转部件上安装有耙子，通过旋转带动耙子进行工作。
耙机的工作过程一般分为下压、耙入土壤、颠翻土壤和提起土壤等阶段。
首先，耙机通过下压使耙子接触地面，然后通过旋转装置带动耙子插入土壤中。
随着旋转装置的继续转动，耙子会颠翻和松土。
最后，带着土壤的耙子被提起，完成整个工作过程。
耙机可以根据作物和土壤的不同进行调整和改装，以适应各种耕作和收获需求。
通过合理的耙子布置和旋转装置调节，可以实现不同的耕作方式和作业深度，提高工作效率和作物质量。
总之，耙机是一种利用耙子和旋转装置进行耕作和收获的农业机械设备，其工作原理是通过耙子的插入和旋转部件的带动来
完成。
它在农业生产中起到了重要的作用，提高了耕作和收获的效率。
电耙子工作原理电耙子是一种常见的农业机械设备，主要用于耕作土壤、翻耕和松土等作业。
它的工作原理是通过电动机驱动旋转的耙子，将土壤翻转、破碎和松散，从而改善土壤结构，提高土壤肥力和作物产量。
电耙子的工作原理可以分为三个主要步骤：起耙、翻耙和松土。
首先是起耙过程。
电耙子的耙子由多个尖锐的耙齿组成，耙齿通过旋转的电动机带动，从而在土壤中扎入。
耙齿的尖锐设计使得其可以轻松穿透土壤，将土壤抬起并扔向后方。
这一过程类似于我们用手耙子耙地时的动作，只不过电耙子能够更快、更高效地完成这一过程。
接下来是翻耙过程。
在起耙的过程中，耙齿将土壤抬起并向后扔。
在这个过程中，土壤被翻转，上层的土壤被扔到下层，下层的土壤被扔到上层，实现了土壤的混合和翻转。
这样做的目的是使土壤中的养分更加均匀地分布在整个土壤层中，避免了养分的不平衡。
最后是松土过程。
在翻耙过程中，耙齿将土壤抛向后方，形成了一定的空隙。
在这个过程中，土壤的结构被打散，土壤颗粒之间的紧密连接被破坏，土壤变得更加疏松。
这样做的好处是增加土壤的透气性和水分渗透性，有利于植物的生长和根系的发育。
除了以上的工作原理，电耙子还有一些其他的特点和优势。
首先，电耙子的耙齿可以根据需要进行调节，可以改变耙齿的高度和角度，以适应不同作业要求和土壤状况。
其次，电耙子的耙齿材质通常采用优质的合金钢，具有较高的硬度和耐磨性，使用寿命长。
此外，电耙子还具有结构简单、使用方便、维护成本低等优点。
电耙子是一种以电动机驱动旋转的耙齿，通过起耙、翻耙和松土的过程，改善土壤结构，提高土壤肥力和作物产量。
它具有调节性好、材质优质、使用方便等特点，广泛应用于农田的耕作和土壤改良工作中。
通过电耙子的工作原理，可以更好地保护土壤资源，提高农田的生产能力，实现农业可持续发展。
