经典园林景观4其他

经典园林景观4其他

14
墨尔本市政广场平面图
15
墨尔本市政广场剖面图
16
广场一角
17
水池
18
休息设施
19
实例2 斯旺斯通步行街（Swanston Street Walk， 1992年） 设计：［澳大利亚］墨尔本市城市设计部 斯旺斯通是墨尔本的主要历史性街道，曾为城市南 北向的交通干道。作为城市优先步行、限制私车的一部 分，1992年被改建为只有人行和电车通行的步行街，并 更名为斯旺斯通步行街。
9
空中花园平面图
10
空中花园复原图
11
台层种植
12
结构剖面示意图
13
4.3 澳大利亚
实例1 墨尔本市政广场 （Melbourne’s Feberation Square，1976年） 该广场是按照改建规划获奖方案建造的，是该市颇 有吸引力的城市空间。设计者计划将广场改建为活跃的、 富有生活气息的、市民与旅游者交往的活动场所和城市 的信息中心。
4 其他
4.1 古埃及

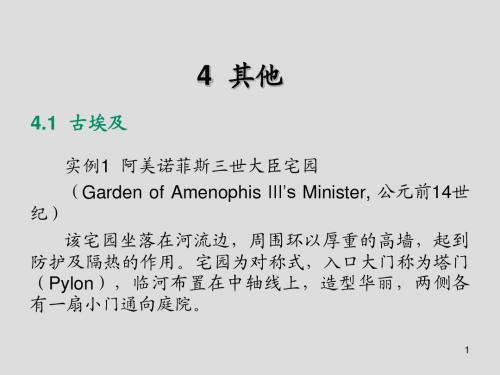

实例1 阿美诺菲斯三世大臣宅园 （Garden of Amenophis III’s Minister, 公元前14世 纪） 该宅园坐落在河流边，周围环以厚重的高墙，起到 防护及隔热的作用。宅园为对称式，入口大门称为塔门 （ Pylon ），临河布置在中轴线上，造型华丽，两侧各 有一扇小门通向庭院。
20
斯旺斯通步行街平面图
21
街头雕塑
22
室外咖啡座
23
座椅
24
斯旺斯通步行街
25
实例3 南岸公园（South Bank Park，1992年） 南岸公园位于澳大利亚昆士兰州首府布里斯班市， 是布里斯班河南岸重要的开发项目之一。它因成功举办 了1988年世界博览会而闻名于世。

园林设计总平面图

园林设计总平面图

第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸：* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸（园林景观专业）* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸（园林景观专业）* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为：园林设计图：包括园林总平面图、竖向设计图、种植设计图。

园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。

结构施工图设备施工图总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。

总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。

主要内容有：一、图名、图例。

二、规划用地区域现状及规划的范围。

二、对原有地形地貌等自然状况的改造和新的规划。

四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。

经典园林景观2欧洲园林景观作品

经典园林景观2欧洲园林景观作品
53
2）严谨的轴线关系 通过运用笛卡尔的数学方法和透视原理，以宫殿的 中轴线作为全园的主轴线，然后以不同形式的纵横轴线 和若干条放射状轴线，将整个园林划分成若干区域。园 内道路、树木、水池、亭台、花圃、喷泉等均呈几何图 形，有统一的主轴、次轴，构筑整齐划一、均衡匀称， 体现出浓厚的人工修凿痕迹。 3）水景的运用 十字形人工大运河是整个宫苑中最壮丽的部分，它 是为了解决排水而设计的，也是全园水景用水的蓄水池， 同时延长了花园中轴的透视线。运河纵向长1650米，宽 度为62米，横向长1013米，供路易十四在水上游玩。此 外，还运用了水池、喷泉、湖、瀑布等其他水景。
63
7）花园与建筑相结合 园中花园的空间造型同宫殿建筑外形紧密联系，有 的还将花园景色引入室内。如著名的镜廊，全长72米， 一面是17扇朝向花园的巨大拱形窗门，另一面镶嵌与拱 形窗门对称的由 400多块镜片组成的 17面镜子，在镜面 中反映了花园景色。 实例 4 枫丹白露宫苑（ Fontainebleau Palace ， 12—19世纪） 枫丹白露宫苑建造在巴黎东南处一片森林沼泽地带， 这里的湖泊、岩石和森林构成美妙的自然景观。从12世 纪起，法国历代君王几乎都曾在此狩猎和居住,这里逐渐 形成王室的一处行宫。
30
加尔佐尼庄园平面图
31
庄园正立面
32
神像和半圆形水池
33
瀑布状水阶梯
34
实例8 伊索拉· 贝拉庄园（Villa Isola Bella，1632— 1671年） 设计：［意］卡尔洛· 封塔纳（Carlo Fontana） 伊索拉· 贝拉庄园是意大利唯一的湖上庄园，建造在 马吉奥湖（ Lake Maggiore）中波罗米安群岛的第二大 岛屿上，离岸约 600 米，由卡尔洛伯爵三世博罗梅奥 （Carlo Borrmeo）建造。

景观设计各阶段所需图纸目录

景观设计各阶段所需图纸目录

一方案设计阶段:分析图1、总平面图2、总平面景点标注图3、功能分析图4、竖向设计图5、交通分析图6、景观分析图7、绿化分析图分区平面图1A区详细平面图及意向图2B区详细平面图及意向图………..意向图1铺装意向图2园建小品意向图3灯具意向图4垃圾桶/坐凳意向图5主要乔木意向图6主要灌木/地被意向图二初步设计阶段:总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图(竖向/尺寸/铺装)2B区详细平面图(竖向/尺寸/铺装)……….园建详图1A区园建平面,立面,剖面图2B区园建平面,立面,剖面图…………备注:园建包括廊架、跌水池、装饰构架（钢结构、膜结构除外），硬地铺装，浮雕与雕塑（只提供宣传及创意建议）等绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图三施工图设计阶段:总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图(竖向/尺寸/铺装)2B区详细平面图(竖向/尺寸/铺装)……….园建详图1A区园建平面,立面,剖面图,节点大样图2B区园建平面,立面,剖面图,节点大样图绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图5苗木统计表结构部分1 各分区园建所需结构图水电部分1景观给排水分区索引平面图2 A区给排水平面图3B区给排水平面图……..4 各水景给排水详图电气部分1景观给排水分区索引平面图2A区给排水平面图3 B区给排水平面图……..。

经典园林景观2欧洲园林景观作品

经典园林景观2欧洲园林景观作品
30
加尔佐尼庄园平面图
31
庄园正立面
32
神像和半圆形水池
33
瀑布状水阶梯
34
实例8 伊索拉· 贝拉庄园（Villa Isola Bella，1632— 1671年） 设计：［意］卡尔洛· 封塔纳（Carlo Fontana） 伊索拉· 贝拉庄园是意大利唯一的湖上庄园，建造在 马吉奥湖（ Lake Maggiore）中波罗米安群岛的第二大 岛屿上，离岸约 600 米，由卡尔洛伯爵三世博罗梅奥 （Carlo Borrmeo）建造。
14
2）布局壮丽 全园布局分成了六个台层，上下高差近50米，高低 错落，整齐有序。花园以及大量的局部构图，均以方形 为基本形状，反映出文艺复兴全盛期的构图特点。在贯 穿全园的主轴以及分布左右的次轴上，遍布高大的植物、 花坛和各式喷泉。纵向中轴线，从高处别墅建筑往下一 直贯穿全园。横向主要有三条轴线，居中的横轴与纵轴 交叉处，设一精美的名为“龙喷泉”的椭圆形泉池，是 全园的中心所在；在龙喷泉上面的横轴为“百泉台”， 其东端为水剧场，西端有雕塑；龙喷泉后面的第三条横 轴是水池，水池东端为著名的“水风琴”。
22
兰特庄园平面图
23
底层台地
24
圆形喷泉和铜像
25
实例6 巴切托城堡（1556—1620年） 设计：［意］贾科莫· 巴罗兹· 达· 维格诺拉(Vignola)， 贾科莫 · 戴尔 · 丢卡，吉罗拉莫 · 雷纳尔蒂 (Girolamo Rainaldi) 巴切托城堡位于卡普拉罗拉，是在16世纪由红衣主 教法尔尼斯(Farnese)修建的一座设防宫殿，是一个庞大 的、有堡垒的五角形建筑。1556年，建筑师维格诺拉授 命将堡垒改为一座避暑别墅。吉罗拉莫 · 雷纳尔蒂在 1620年左右修建了一些附加物。

经典园林景观3美洲园林景观作品

经典园林景观3美洲园林景观作品

13
1）午后花园（the Afternoon Garden） 这里的空间借鉴了加州传统花园的形式，在园中可 以看到远山的景色。花园中除了水池、喷泉和黄杨花坛 外，四周的橡木立柱非常醒目。这些立柱经大胆雕刻并 漆上鲜艳的色彩，柱间用粗粗的绳子装饰，忍冬和铁线 莲可以攀爬到绳子之上。 2）平台花园（the Terrace Garden） 1931年斯蒂里在瑙姆科吉南部建造了一个平台花园， 草地上斜向交错布置着弯曲的砾石带和月季花坛，运用 了无规律的曲线样式，与远处山体的曲线相呼应。
19
流水别墅平面图
20
流水别墅立面图
21
从室内洞口可以看到溪流
22
建筑与自然的渗透
23
实 例 5 洛 克菲 勒中 心广 场（ Rockefeller Center Square，1936年） 设计：［美］雷蒙· 胡德（Raymond Hood） 该广场以石油巨头洛克菲勒的名字命名，是美国城 市中公认的最有活力、最受人欢迎的公共活动空间之一。 中心由十几栋建筑组合而成，空间构图生动，外部环境 富于变化，在布局上同时满足了城市景观和人们进行商 业、文化娱乐活动的需要，被称为“城中之城”。
2
4）结合自然 总体布局为自然风景式，园中保留了不少原有的地 貌和植被。园内不同品种的乔灌木都经过精心的安排， 使它们的形式、色彩、姿态都能得到最好的显示，同时 生长也能得到良好的发展。 5）多样化设计 中央公园的设计风格十分简洁，主题是水、草坪与 树林，综合运用了围合、分割、对景、视觉走廊等手法。 中央公园作为美国城市公园发展史的一座里程碑， 促进了人与自然的交往，带动了城市公园的蓬勃发展。
3
中央公园平面图
4
弓形桥
5
台地
6

60款新中式庭院设计，相当简洁·十分大气·很上档次

60款新中式庭院设计，相当简洁·十分大气·很上档次
有朋友让我介绍一下新中式庭院设计，这里我大概罗列一些，希望对您有用。

新中式园林风格是从中国的传统古典园林演变而来，融入现代时尚元素，简洁大方，少了些古典园林的扭捏与优柔。

多了份沉稳与内敛。

新中式园林的元素还是那几样：小桥流水，锦鲤池塘，假山跌水，影壁亭廊。

铺装的形式由繁入简，庭院的格局由合向开，开合有度，方显天地人和之气度。

紫铜大门，规矩荷塘，品茗休憩，淡淡花香
假山流水，小桥荷塘，高朋雅座，竹影半廊
锦鲤池塘在中式园林中时常出现，国人讲究动静结合，喜水爱鱼，且鱼在中国文化中有十分吉祥的寓意，所以锦鲤池塘几乎成了中式园林的标配，但做的时候要注意留出安全水域，条件允许的情况下，园
路边上留出宽度1.5米以内的安全水域，安全水域水深控制在50公分以内，池子最深处不能低于1.5米，以利于锦鲤过冬，水太浅就冻上了。

同时净水系统要隐藏到木平台或者铺装下面，方便检修也比较美观。

砾石汀步，石灯明路，前有榉树，彩蝶花簇
不想写了，自己看吧！慢品，细品
太湖石在古典园林中时常见到，因其虚实有度且造型婀娜多姿，时常作为独立摆件置于庭院之中，或通过框景透景等形式而置于景墙之后，十分符合国人审美品味。

这里再多句嘴，如果您的别墅靠近山体，那么外有大山，庭院内就不要再设置小山，别问为什么，大师说的。

景观设计各阶段所需图纸目录

方案设计阶段分析图1、总平面图2、总平面景点标注图3、功能分析图4、竖向设计图5、交通分析图6景观分析图7、绿化分析图分区平面图1A区详细平面图及意向图2B区详细平面图及意向图意向图1铺装意向图2园建小品意向图3灯具意向图4垃圾桶/坐凳意向图5主要乔木意向图6主要灌木/地被意向图初步设计阶段总图1总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图（竖向/尺寸/铺装）2B区详细平面图（竖向/尺寸/铺装）园建详图1A区园建平面，立面，剖面图2B区园建平面，立面，剖面图，硬地铺装，浮备注:园建包括廊架、跌水池、装饰构架（钢结构、膜结构除外）雕与雕塑（只提供宣传及创意建议）等绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图三施工图设计阶段总图1 总平面图2总平面索引图3总平面竖向图4总平面定位图5总平面尺寸标注图6总平面铺装图分区平面图1A区详细平面图（竖向/尺寸/铺装）2B区详细平面图（竖向/尺寸/铺装）园建详图1A区园建平面，立面，剖面图，节点大样图2B区园建平面，立面，剖面图，节点大样图绿化部分1绿化总平面图2乔木布置平面图3灌木布置平面图4地被布置平面图5苗木统计表结构部分1各分区园建所需结构图水电部分1景观给排水分区索引平面图2A区给排水平面图3B区给排水平面图4各水景给排水详图电气部分1景观给排水分区索引平面图2A区给排水平面图3B区给排水平面图。

一套完整园林景观绿化施工图(园林土建、节点小品、植物种植和水电图)

一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。

一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。

园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。

竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。

有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。

定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。

尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。

铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。

总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。

详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。

一般标尺寸、小品位置。

小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。

铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。

植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。

植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。

乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。

灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。

道路绿化设计平面图.共八张

变电箱}水池}紫叶李 46}国槐 18}八仙花 105}紫荆 64}沙地柏}蔓海姆}变电箱}金叶女贞 400}绿化面积：2539平方米}N}\C7苗 木 表}国槐}紫叶李}金叶女贞}野牛草}1}2}3}4}6}7}8}9}15-20}CM4-5}CM 60-80}CM3-5CM}18}46}红王子锦带}1.2-1.5\fFangSong_GB2312|b0|i0|c0|p49八仙花}1.5-1.8M}5}天目琼花}1.5-1.8M}编号}名称}规格}数量}沙地柏 }50-60CM}蔓海姆}三年生}备注}10}栏杆}米}170}400}1200}310}3403}40}105}380}碧溪以北}黄刺玫 17}榆叶梅 10}桧柏 5}丁香 126}金银木 159}丛生紫薇 106}珍珠梅 174}红叶碧桃 20}连翘 43}红叶碧桃 23}连翘 49}黄刺玫 13}\H0.8x黄月季 80}原有树木}原有树木}原有树木}\H0.8x\H0.8x\H0.8x\H0.8x珍珠梅 156}金银木 27}珍珠梅 173}\H0.8x榆叶梅 5}丹麦草 1450}\H0.8x\H0.8x\H0.8x珍珠梅 150}丹麦草 820}北方汽车交易市场}\H0.8x\H0.8x\H0.8x\H0.8x丹麦草 200}野牛草 310}\H0.8x丹麦草 156}贴梗海棠 30}桧柏 6}野牛草 310 }贴梗海棠 30}\H0.8x原有树木}原有树木}原有树木}\H0.8x\H0.8x金钟连翘 181}四季海棠(红)}香花槐 30}桧柏 4}高杆紫薇 10}矮牵牛(白)}香花槐 23}高杆紫薇 9}四季海棠(粉)}棣棠 87}\H0.8x\H0.8x香花槐 25}木槿 9}红月季 68}黄月季 81}金钟连翘 184}\H0.8x\H0.8x木槿 5}红月季 40}矮牵牛(红)}矮牵牛(粉)}香花槐 9}高杆紫薇
