九年级物理欧姆定律单元培优测试卷

九年级欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

九年级物理上册第十四章欧姆定律单元培优测试卷一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

九年级上册物理 第十四章 欧姆定律单元培优测试卷一、初三物理第十四章 欧姆定律 易错压轴题提优（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法错误的是()A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大2、如图是小明同学在测定值电阻大小时所连接的电路,已知R1、R2不相等,在闭合或断开一些开关的情况下,下列分析正确的是()A.先闭合S、S2,再闭合S1,电流表A示数变大B.先闭合S、S1,再闭合S2,电流表A示数变小C.先闭合S、S1,再闭合S2,电压表V的示数与电流表A示数之比变大D.先闭合S、S2,再闭合S1,电压表V的示数与电流表A示数之比不变3、一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是（）A．8ΩB．20ΩC．28ΩD．无法确定4、从欧姆定律可导出R=，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变5、在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变6、如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（）A．1：2 B．2：1 C．1：3 D．3：17、如图6是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数的不同而不同D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮8、如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（）A．可知电源电压为6VB．可知L1两端电压为2.6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流9、如图2所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是(B)A、L1短路B、L1断路C、L2短路D、L2断路10、如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A. 2：1B. 3：1C. 2：3D. 1：311、如图所示的电路中，开关S闭合后，电压表Vl 、V2的读数分别为6V、4V．则电阻R1与R2的阻值之比是（）A．3：2 B．2：3 C．2：1 D．1：212、某精密电子仪器中为了便于调节电路中的电流，其调节部分往往使用两个变阻器，如图所示，其中R1的总电阻是100欧，R2的总电阻是2000欧，开始时两变阻器都处于最大阻值，为了能既快又准确安全地使用仪器，下列方法最准确的是（）（A）先调节R1，使电流表指针指到要求位置附近，再调节R2，（B）先调节R2，使电流表指针指到要求位置附近，再调节R1，（C）同时调节R1和R2，使电流表指针指到要求位置，（D）交替、反复调节R1和R2，使电流表指针指到要求位置。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是（）A．8ΩB．20ΩC．28ΩD．无法确定2、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮3、图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A.总电阻增大，电流减小B.总电阻增大，电流增大C.总电阻减小，电流增大D.总电阻减小，电流减小4、如下图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并连接入电路，下列说法正确的是（）A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大5、如图所示，闭合开关后两灯不亮，用电压表先后测得UAD =UAC=UAB=4.5V，则故障可能是（）A．灯L1发生断路B．灯L2发生断路C．灯L1发生短路D．灯L2发生短路6、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个?U／V 0.6 0.7 0.8 0.9 1.0 1.1I／A 0.18 0.21 0.25 0.27 0.30 0.337、在研究电流跟电压、电阻的关系的实验中，得出如下表格中的一组数据.根据这组数据，可以得到的结论是导体两端的电压（V）导体的电阻（Ω）通过导体的电流（A）4 2 24 4 14 8 0.5A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比8、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻"的这两个实验，下列说法不正确的是A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差9、如图电路中，闭合开关S1、S2，电流表和电压表均有示数．若断开S2，则A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大10、如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表、电压表示数都变小11、如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A．L2发生了断路B．电源电压较低C．L2发生了短路D．L2的灯丝电阻太小12、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数增大，电压表V2的示数减小D．电流表A的示数减小，电压表V1的示数不变13、如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（）A.R1与R2是串联B.电压表只测R1两端的电压C.当P向b滑动时，电压表示数不变，电流表A2示数不变D.当P向b滑动时，两个电流表示数都变小14、如图所示当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲︰U乙为4︰1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲︰I乙为（）A．4︰3 B．3︰2C．3︰4 D．3︰115、如图29所示，闭合电键K，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0安，电压表的示数范围是7.2～2.4伏，则电源电压为()(A) 15伏。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

初三物理《欧姆定律》单元测验一、选择题（36分）1．由欧姆定律公式可导出R＝U／I，对此表达式下面说法中正确的是（）A．导体两端电压为零时，导体的电阻为零B．导体两端电压越大，导体的电阻越大C．通过导体的电流越大，导体的电阻越小D．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示2．两个小灯泡，连接在同一电路中，用电流表测得每个灯泡流过的电流相等，则A．两灯一定是并联B．两灯一定是串联C．两灯可能是并联也可能是串联D．无法判断3．下列用品中，通常情况下属于导体的是A．橡胶手套B．玻璃杯C．塑料盆D．钢尺4．在下面四位科学家中，以其名字命名电流单位的是A．法拉第B．焦耳C．安培D．欧姆5．在如图1所示的电路中，电源电压不变，闭合开关，电路正常工作。

但过了一段时间，小灯泡发生断路，这时A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小6．如图2所示的电路中，各个元件均能正常工作。

当开关闭合后，下列说法正确的是A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动7．小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系8．如图3所示的电路中，R1=4Ω，R2=6Ω，闭合开关S后，电流表A1与A2读数之比为A．2：3 B．3：2 C．3：5 D．2：5图2图1图49．如图4所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是( ) A ．S 1闭合后电流表 A 1、A 2示数相等 B ．S 1 闭合后电流表 A 1的示数比 A 2大 C ．S 1闭合后电流表 A 1、A 2示数大小无法判断 D ．S 1闭合后电流表 A 1的示数比 A 2小10．小刚同学用图5所示的电路研究电流跟电阻的关系。

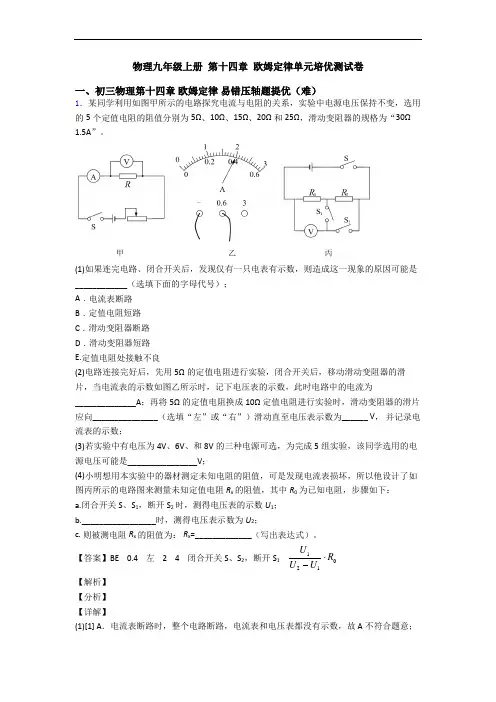

物理九年级上册第十四章欧姆定律单元培优测试卷一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

人教版九年级全册《第17章欧姆定律》单元测试卷（1）一、选择题1．（3分）根据欧姆定律可以导出R＝，关于这个导出公式，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为0时，导体的电阻也为02．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下列哪个阻值（）A．1ΩB．2019ΩC．2020ΩD．208Ω3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流表选择的量程和应控制的电流最合理的是（）A．0～0.6A0.5A B．0～3A0.8AC．0～3A0.7A D．0～3A0.75A5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．（3分）在用伏安法测未知电阻R x时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（）A．B．C．D．7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．3：1B．1：3C．3：4D．4：38．（3分）如图所示是小明同学设计的厨房天然气安全监控的电路图。

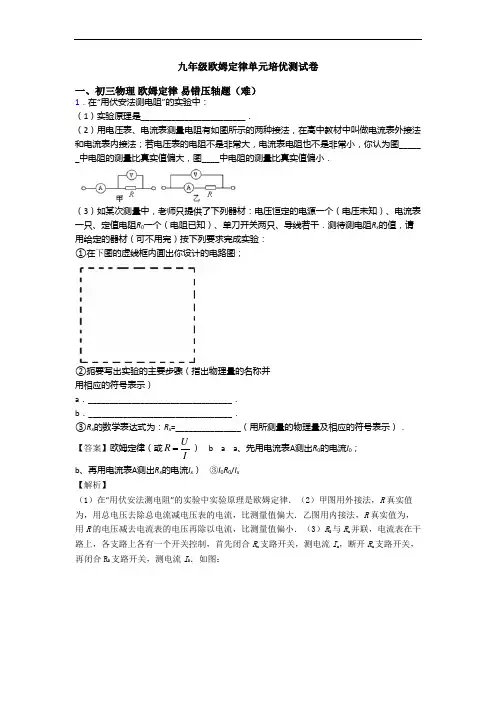

九年级欧姆定律单元培优测试卷一、初三物理欧姆定律易错压轴题（难）1．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a 、闭合S 1断开S 2，读出电流表A 的示数I 0；b 、闭合S 2断开S 1，读出电流表A 的示数I x ．③000x x x x x U U I R R I I I ===．故答案为（1）U R I=；（2）甲 乙；（3）①如电路图；②a、闭合S 1断开S 2，读出电流表A 的示数I 0；b 、闭合S 2断开S 1，读出电流表A 的示数I x ．③00xI R I ．2．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。

九年级物理上册《欧姆定律》单元测试卷(附答案)一、选择题(每题3分，共24分)1. 关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，电源两端电压为3 V，R1＝5 Ω。

闭合开关S，电流表示数为0.1 A，下列说法正确的是( )A．通过R1的电流为0.6 AB．R2的电阻为25 ΩC．R2两端的电压为3 VD．R1两端的电压为2.5 V3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是( )A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小4．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U－I图像。

由图可知，以下判断正确的是( )A．R1＜R2＜R3B．R1＞R2＞R3C．R1＝R2＝R3D．无法比较R1、R2、R3大小6．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4 A；当S1和S2都闭合时，电流表的示数为1.6 A，则电阻R1与R2的比值为( ) A．1∶2 B．2∶1 C．1∶3 D．3∶17．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲∶U乙＝5∶1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为( )A．5∶4 B．3∶5 C．4∶5 D．4∶18．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻R x阻值的电路是( )二、填空题(每空2分，共22分)9．有一个标有“2.5 V 0.3 A”字样的小灯泡，计算得到它的灯丝电阻是________Ω(结果保留一位小数)；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。

九年级下册物理欧姆定律单元培优测试卷一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

初中物理欧姆定律 培优测试提优卷试卷一、欧姆定律压轴实验培优题1．在“伏安法测电阻的实验”中。

电路如图甲所示。

电源电压保持不变，闭合S ，调节滑动变阻器，两电压表示数随电路中电流表示数变化的图象如图乙所示。

(1)为保证电路安全，在未闭合S 之前滑动变阻器的滑片应处于__（选填“a ”或“b ” )端。

(2)根据U I -图像信息可知，图线__（选填“①”或“②”)是电压表1V 的变化图像。

(3)电源电压U =__V ，电阻1R =__Ω，滑动变阻器连入电路的最大阻值为__Ω。

(4)当图线①和②相交时，滑动变阻器消耗的功率为__W 。

(5)为了测量未知电阻x R 的阻值，小明又设计了如图丙所示的电路。

电源电压保持不变，0R 为定值电阻。

实验步骤如下：闭合S 、1S ，断开2S ，电压表读数为1U ，闭合S 、2S ，断开1S ，电压表读数为2U ，则x R =__（用U 、2U 、0R 来表示）。

2．小瑛用如图甲所示的电路测量正常工作时电压为2.5 V 的小灯泡的电阻.图乙是未完成连接的实验电路.(1)请你按要求用笔画线代替导线完成图乙中实验电路的连接.要求：滑动变阻器滑片向左移动时，电流表的示数增大.___________(2)小瑛按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是______________________(写出一个).(3)电路正常后，小瑛闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是________A ，小灯泡的阻值是________(保留一位小数)Ω.(4)小瑛又想测量某未知电阻R x 的阻值，设计了如图丁所示的电路(R 为已知阻值的定值电阻)，并设计了如下实验步骤，请帮助她把缺少的步骤补全，并写出R x 的表达式. 实验步骤：A ．按照设计的电路图连接电路；B ．开关S 断开时，读出电流表的示数，记为I 1；C．______________________________________.表达式：R x＝______________(用已知物理量和测量出的物理量符号表示).3．如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路．（1）检查无误后，闭合开关．他将滑片P向左滑动时，电压表示数将_____（选填“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此可知电阻R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流I额的小灯泡和两个开关，一个已知阻值为R0的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率的测量．具体操作是：①闭合开关_____，断开开关_____，移动滑动变阻器的滑片，使电压表的示数为_____；②保持滑动变阻器的滑片位置不动，断开开关_____，闭合开关_____，读出此时电压表示数为U；③小灯泡的额定功率P额＝_____（用已知量和所测物理量符号表示结果）．4．小玉在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．（1）小玉将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针_____（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示为_____A，则滑动变阻器最大电阻为_____Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．（___）（2）小玉分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为_____V．（3）小玉用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向_____（选填“左”或“右”）调节滑动变阻器的滑片．依据测量的数据，小玉绘制出如图丙所示的图象，她发现电流与电压不成正比，说明小灯泡灯丝的电阻随_____的变化而改变．根据丙图还可以求出小灯泡的额定功率_____W．（4）完成上面实验后，小玉又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤．①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为_____；②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片_____（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；③小灯泡额定功率的表达式P额＝_____．5．小明在“探究电流与电阻关系”的实验中，准备了如下实验器材：干电池，标有“15Ω 1A”字样的滑动变阻器，阻值分别为5Ω、10Ω、20Ω的定值电阻．（1）小明连接了下面的电路，其中有一条导线连接有误，请将连接错误的导线打“×”并画出正确连线．（___）（2）排除故障后，小明将5Ω定值电阻连入电路，将滑动变阻器的滑片移动到_____（选填a”或“b”）端，再闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙，示数为_____A．（3）接下来断开开关，取下5Ω的定值电阻，分别把它换成10Ω、20Ω的定值电阻，闭合开关，调节滑动变阻器，控制_____（选填“电流表”或“电压表”）示数不变，分别读取相应的电流表示数，记录在表中：实验次数123电阻R/Ω51020电流I/A0.20.1（4）由数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成_____．（5）小明想用一块电流表和一个定值电阻R0测未知电阻R x的阻值，于是他和同组同学设计了如图丙所示的电路图，并进行如下实验操作：①闭合S、S1，此时电流表的示数为I；②闭合S、断开S1，此时电流表的示数为I1；③求未知电阻R x的表达式为：R x＝_____．（用R0、I、I1表示）6．小明同学做测量小灯泡电阻的实验，所用小灯泡的额定电压为2.5V实验电路连接如图甲所示。

九年级物理全一册《第十七章欧姆定律》单元检测卷-附含答案一、选择题。

（16题）1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R 图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2、小军采用如图的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A、保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器3、在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比4、关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大5、以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比6、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①7、在测量电阻的实验中，老师要求同学们用量程为“0～3 V”的电压表，电压恒为6 V的电源，及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下图是同学们设计的实验电路图，其中合理的是（）8、下列几组电阻串联后，总电阻最小的一组是（）A．30欧和15欧B．20欧和15欧C．10欧和15欧D．5欧和15欧9、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案一、单选题1．最先通过实验研究，并正确归纳得出了电流与电压和电阻的关系的科学家是（）A．牛顿B．欧姆C．伏特D．爱因斯坦2．如图，电源的电压不变。

闭合开关后，当滑动变阻器的滑片P向左滑动时（）A．电压表的示数不变，电流表的示数增大B．电压表的示数减小，电流表的示数减小C．两表的示数都减小D．两表的示数都不变3．如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω,0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

下列说法正确的是（）A．实验中可保持R1两端电压为3VB．调节滑动变阻器的过程中，应观察电流表的示数C．将R1由10Ω换成20Ω，正确操作后电流表示数变大D．将R1由10Ω换成20Ω，应将滑动变阻器的滑片适当向右移动4．在如图所示的实验电路中，电源电压为5V，闭合开关S，电压表示数为1V，则（）A．电压表的量程应选0～3VB．通过灯泡L1的电流比L2的电流大C．灯泡L1两端的电压是4VD．灯泡L1和L2的电阻之比是4:15．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样6．在如图所示电路中，闭合开关，当滑动变阻器的滑片向右移动时，电压表、电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表、电流表的示数均变大D．电压表、电流表的示数均变小7．在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，下列说法正确的是A．导体乙的电阻是导体甲阻值的2倍B．当在导体甲的两端加1.5V的电压时，通过导体甲的电流为0.45AC．将甲、乙两导体串联后接到电压为2V的电源上时，通过两导体的电流为0.1AD ．将甲、乙两导体并联后接到电压为2V 的电源上时，干路的电流为0.5A8．如图甲所示是定值电阻R 和小灯泡L 的I -U 关系图像，子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中，闭合开关，调节滑动变阻器的滑片P 到图乙所示位置，此时电压表示数为6V ，下列选项中错误的是（ ）A ．定值电阻R 的阻值为20ΩB ．此时灯丝的电阻值大于12ΩC ．电源电压大于8VD ．此时小灯泡与定值电阻两端的电压之比为1：3二、填空题9．当一个定值电阻两端的电压由8V 变为10V 时，通过电阻的电流增加了0.1A ，该电阻的阻值为 Ω；现有两个电阻1R 、2R 并联，通过它们的电流之比为121:3I I =:，则12:R R = ，若将1R 、2R 串联，则它们两端的电压之比为12:U U = 。

WORD 格式整理九年级物理培优训练《欧姆定律分类题型汇编》题型一：串连分压和并联分流1、以下图的电路中，电压表V1的示数为 9 伏，电压表 V2的示数为 3 伏，那么 R1与 R2的阻值之比为（）A．2：1 B．1：2 C ．3：1 D ．1：32、以下图的电路中， R =10Ω， R=20Ω. 闭合开关 S 后，电压表 V 与 V 示数之比为（）1 2 1 2A．3：1 B．3：2 C．2：1 D．1：1第1题第2题第3题3、以下图， V 和 V 是完好同样的两个电压表，都有最大丈量值是3V 和 15V两个量程，闭合开1 2关后，发现两个电压表指针的偏转角度同样，则（）A．R1∶R2＝1∶4 B ．R1∶ R2＝4：l C ．R1∶R2＝1∶5 D ．R1∶R2＝ 5∶ l4、在以下图的电路中，两只电流表的规格同样，电流表有两个量程(0 ～0. 6A 以及 0～3A). 闭合开关 S, 电阻 R1与 R2均有电流流过，两只电流表的指针偏转角度同样，则 R1与 R2的比值为（）A.1∶5B.5 ∶1C.1 ∶ 4D.4 ∶ 15、以下图电路，电源电压恒定不变．当S 闭合、 S 断开时，电压表的示数为 3 V；当 S 断开、R1︰R2 1 2 12 为（）S 闭合时，电压表的示数 9 V ，则A. 1︰2B. 2︰ 1C.1︰3D. 3︰1第 4 题第 5 题第 6 题第 7 题6、以下图，电源电压保持不变，开关S 断开时，电压表示数为2V；开关 S 闭合时，电压表示数为 6V，那么电阻 R1 :R2= 。

7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝。

8、电阻甲、乙的电流与电压关系图像以下图，①若此刻将甲和乙串连后接在电压为3V的电源两头，则甲电阻两头的电压多大？②若此刻将甲和乙并联后接在电压为3V的电源两头，则干路中电流多大？（第 8题）WORD 格式整理题型二：动向电路剖析1、如图，当滑片 P向下滑的过程中，电流表和电压表的变化状况是（）A. 电流表的读数变大，电压表的读数变大B. 电流表的读数变大，电压表的读数变小C.电流表的读数变小，电压表的读数变大D.电流表的读数变小，电压表的读数变小(第1题图)（第2题图）（第3题图）2、如图 1 所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P 向左挪动时（）A、电流表示数变大，电压表示数变大 B 、电流表示数变小，电压表示数变小C、电流表示数变大，电压表示数变小D、电流表示数变小，电压表示数变大3、如图是童童设计的压力传感器原理图，此中弹簧上端和滑动变阻器滑片P 固定在一同， AB 间有可缩短的导线，R1为定值电阻。

九年级物理下册欧姆定律单元培优测试卷一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．小红按图甲所示的电路探究电流跟电压的关系．（1）根据图甲，将图乙中的实物电路连接完整_______．（要求变阻器滑片向右移动时，电流表的示数变小）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是_________；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是___________________；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________；（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：_____________________．A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验【答案】滑动变阻器的阻值没有在最大值处电阻断路电阻一定时，电流与电压成正比 B【解析】【分析】滑动变阻器与定值电阻串联，滑片向右移，电路中的电阻变大，电流减小，故滑动变阻器应将左半段接入电路中；电流表示数为零说明电路断路，电压表有示数说明电压表和电源连接的部分电路正常；物理实验中，使结论更具普遍性的方法是多做几次实验．【详解】(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变小，即滑片向右移动时电阻变大，又上面已接D，故下面接A；②电源使用两节干电池，故电压表选用0∼3V量程，与定值电阻并联；如图所示：(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处；②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障．电压表示数为3V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了；(3)在表中：导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A.电压增加几倍，电流也增加几倍，故得结论：在电阻一定时，电流与电压成正比；(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性，故选B．故答案为(1)如上图；(2)①滑动变阻器的阻值没有在最大值处；②电阻断路；(3)电阻一定时，电流与电压成正比；(4)B．【点睛】电压表与定值电阻并联；为保护电路，闭合开关前，滑动变阻器滑片应位于最大阻值处；探究电流与电压、电阻的关系时，要用到控制变量法．3．在“测定小灯泡的电阻”实验中，（1）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①________________________________；②_________________________________．（2）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（）A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光（3）右表中是按正确的操作测得的数据，某同学通过计算发现三次小灯泡的阻值不相等，其原因是____________________________．【答案】（1）连接电路时没断开开关；滑动变阻器没调到最大阻值（或灯泡规格太小、或滑动变阻器最大值太小、或电源电压过高等）；（2）C（3）小灯泡的电阻受温度的影响．【解析】试题分析：（1）为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置；该组同学连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，因此原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；（2）乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作．（3）灯泡在不同电压下，灯泡的明暗程度不同，灯丝的温度也就不同，说明灯丝的电阻与温度有关，即灯丝的电阻随温度升高而增大．考点：伏安法测电阻的探究实验4．我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。
