圈梁过梁PPT课件

  • 格式：ppt
  • 大小：1.82 MB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

圈梁构造柱PPT课件

圈梁构造柱PPT课件

.
10
构造柱的设置
构造柱应当设置在地震时震害较重，连 接构造比较薄弱和易于应力集中的部位。 （详见下表）注：外廊式和单面走廊式的 多层砖房，应按房屋层数增加一层后，根 据下表要求设置构造柱，且单面走廊两侧 的纵墙应按外墙处理；教学楼、医院等横 墙较少的房屋，应根据房屋增加一层后的 层数，按下表设置构造柱。
.
4
圈梁的设置 1、外墙和内纵墙的设置：屋盖处及每层楼盖处均设。 2、内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置， 屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应 部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应 大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区， 屋盖及每层楼盖处，各层所有横墙。 3、空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应 在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量； 砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置 圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较 大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢 筋混凝土圈梁外，尚应增加设置数量。 4、对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶 层各设置一道圈梁，其它各层可隔层或每层设置。 5、多层房屋基础处设置圈梁一道。
.
5
圈梁的最小纵筋不应小于4φ10，箍筋最大间距不应大于250mm
.
6
砌体结构设计规范 第2.1.14条 混凝土构造柱
structural concrete column
在多层砌体房屋墙体的规定部位，按构 造配筋，并按先砌墙后浇灌混凝土柱的施工 顺序制成的混凝土柱，通常称为混凝土构造 柱，简称构造柱（GZ）。

第六章过梁、圈梁、挑梁和墙梁

第六章过梁、圈梁、挑梁和墙梁
过梁的种类与构造
钢筋砖过梁
5
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
过梁的种类与构造
砖砌平拱过梁
6
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
过梁的种类与构造
砖砌弧拱过梁
7
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
Байду номын сангаас过梁的种类与构造
钢筋混凝土过梁
8
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
13
第六章 过梁、圈梁、挑梁与墙梁
6.2 钢筋混凝土圈梁
圈梁的布置 1 单层房屋（檐口或窗顶标高处） 2 多层房屋（檐口标高、纵横墙、托
梁墙梁顶面） 3 基础圈梁（基础顶面）
14
第六章 过梁、圈梁、挑梁与墙梁
圈梁的构造 1 圈梁宜连续地设在同一水平面上，并形 成封闭状。当圈梁被门窗洞口截断时，应在洞 口上部增设相同截 面的附加圈梁。 2 钢筋混凝土圈 梁的宽度宜与墙厚 相同
挑梁的设计计算
针对挑梁可能发生的三种破坏形态， 在挑梁计算中应进行相应的验算或计算。
1 抗倾覆验算 2 局部受压验算 3 挑梁的配筋计算
21
第六章过梁、圈梁、挑梁与墙梁
挑梁的设计计算 抗倾覆验算
式中： Mr—挑梁的抗倾覆力矩设计值。 Mov—挑梁的荷载设计值对计算倾覆
点产生的力矩；
22
第六章过梁、圈梁、挑梁与墙梁
过梁上的荷载 梁板荷载
当梁、板下的墙体高度hw <l n 时，应计 算梁、板传来的荷载，如hw ≥ l n ，则可不计
梁、板的作用。
9
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
过梁上的荷载

第7-1章 圈梁、过梁、挑梁

第7-1章 圈梁、过梁、挑梁
第七章 圈梁、过梁、墙梁、挑梁的设计
• 7.1 圈梁 • 7.2 过梁 • 7.3 挑梁 • 7.4 墙梁
教学要求：
掌握过梁、挑梁、墙梁的受力性能及破坏形态 掌握过梁、挑梁、墙梁的计算方法及构造要点
7.1 圈梁
➢ 圈梁的作用
① 增强房屋的整体性和空间刚度
② 防止地基不均匀沉降而使墙体开裂
✓ 设置在基础顶面部位和檐口部位的圈梁对抵抗不均匀沉降 作用最为有效。
钢筋混凝土过梁端部支承长度≥ 240mm
7.2 过梁
三、过梁的破坏形式
过梁有三种破坏形式
跨中正截面受弯破坏（竖向裂缝） 支座斜截面受剪破坏（阶梯形斜裂缝） 支座滑移破坏(墙端水平或阶梯裂缝)
7.2 过梁
四、过梁上的荷载
砌体与过梁存在组合作用
• 砖砌平拱过梁：
工作机理： 类似于拱
破坏形式： 正截面受弯破坏 斜截面受剪破坏 支座滑移破坏
7.2 过梁
四、过梁上的荷载
• 钢筋砖过梁： 工作机理： 类似于带拉杆的拱 破坏形式： 正截面受弯破坏 斜截面受剪破坏
• 钢筋混凝土过梁： 工作机理：墙梁，简化为简支梁设计：
7.2 过梁
四、过梁上的荷载
7.2 过梁
砌体与过梁存在组合作用，当过梁上墙体高度足够时，施加在 过梁上的竖向荷载将通过墙体内的工作用直接传给支座
荷载取值
按墙体的均布自重 采用
按高度为ln/3的墙 体的均布自重采用
混凝土 砌块砌体
按墙体的均布自重 采用
梁板荷 载
砖和 小型砌块砌体
按梁板传来的荷载 采用
梁板荷载不予考虑
五、过梁计算
7.2 过梁
1. 砖砌平拱过梁的承载力计算
规范7.2.3

砌体结构第六章----圈梁、过梁、挑梁和墙梁的设计

砌体结构第六章----圈梁、过梁、挑梁和墙梁的设计
6.1 过梁
砌体结构
15.7.2 过梁 过梁的形式
过梁：设置在墙体门窗洞口上的构件，用来承受门窗洞口 上部的墙体重量以及梁、板传来的荷载。 形式：钢筋砖过梁、砖砌平拱、砖砌弧拱和钢筋混凝土过 梁等。
6.1 过梁
砌体结构
6.1 过梁
砌体结构
砖砌平拱过梁：
用竖砖砌筑，其底面均呈平直线型。用竖砖砌筑的高 度不应小于240mm；适用于无振动、地基的土质较好不 需抗震设防的一般建筑物。
6.1 过梁
砌体结构
2. 过梁上荷载的计算
规范对过梁上部梁板传来荷载的取用： 对砖和小型砌块砌体， 当梁、板下的墙体高度 hw ln时，应计入梁、板传来 的荷载； 当梁、板下的墙体高度 hw ln时，可不考虑梁、板荷 载。
6.1 过梁
砌体结构
3.过梁的承载力计算
过梁承载力计算：受弯、受剪承载力计算（对砖砌平拱和 弧拱还应按其水平推力验算端部墙体的水平受剪承载力）。 （1）砖砌平拱的承载力计算
6.1 过梁
砌体结构
补：过梁的破坏形式
过梁受力：弯矩和剪力。 垂直裂缝：当过梁受拉区的拉应力超过砖砌体的抗拉强度 时，在跨中受拉区出现。
阶梯形斜裂缝：当支座 处斜截面的主拉应力超 过砖砌体沿齿缝的抗拉 强度时，在靠近支座处 会出现斜裂缝。
6.1 过梁
体结构
补：过梁的破坏形式
支座滑移破坏： 砖砌平拱和砖砌弧拱过梁在 跨中开裂后，会产生水平推 力。此水平推力由两端支座 处的墙体承受。当此墙体的 灰缝抗剪强度不足时，会导 致支座滑动而破坏，较常出 现在房屋端部的墙体处。
砌体结构
圈梁、过梁、挑梁和墙梁的设计
block masonry structure
砌体结构

第7章圈梁过梁PPT课件

第7章圈梁过梁PPT课件

-
24
过梁例题
2.已知某墙窗洞净宽ln=1.5m，洞口上墙高1.0m，墙厚 240mm，双面粉刷，采用钢筋砖过梁，采用砖MU10，混 合砂浆M5砌筑，钢筋采用HPB235，在距洞口顶面 600mm 处作用有楼板荷载设计值10KN/m，试计算该钢 筋砖过梁所需钢筋用量，并验算抗剪强度。
解：fy=210N/mm2，fv=0.11N/mm2
-
4
§7.1 圈梁
≥ φ 6@250
二 圈梁的构造要求
1. 圈梁梁被应门设窗置洞附 在口同加 截一圈 断个梁 时水，平应面≥ ≥ 于上2 1其h 0，0上0 并m 皮应m设做置成截封面闭相状同，的当附圈
加圈梁,当其兼做过梁时,应另计算其配筋，如图所示 （注意搭接长度） 2.圈梁以靠近楼面板和屋面板为宜，地圈梁以靠近基础顶 面为宜. 3 .纵横墙交接处的圈梁应有可靠的连接，配筋如图所示
-
18
300
300
构造柱 受 力 筋 : ≥ 4 φ 1 4
5. 构造柱的其他要求 ①钢筋混凝土构造柱施工时，必须先砌墙，后浇柱，构造柱与
墙筋沿墙结体:墙≥的高连钢2 拉方φ 接筋结6 处，应每砌边成伸马入6牙墙0 槎内，不并宜应小沿于6 0 墙1m高。每隔500mm设2φ6拉 ②构向 @造≤ 5柱0 0 (与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造
圈梁以靠近楼面板和屋面板为宜地圈梁以靠近基础顶原有圈梁附加圈梁2h1000mm2400667b12010250基础圈梁的高度180mm纵筋12250625064007171圈梁圈梁二圈梁的构造要求圈梁应设置在同一个水平面上并应做成封闭状当圈梁被门窗洞口截断时应于其上皮设置截面相同的附加圈梁当其兼做过梁时应另计算其配筋如图所示注意搭接长度2

勒脚、散水过梁、圈梁、构造柱PPT课件

勒脚、散水过梁、圈梁、构造柱PPT课件
砖的强度以强度等级表示，分别为MU30、MU25、 MU20、MU10、MU7.5六个级别。如MU30表示砖的极限 抗压强度平均值为30MPa，即每平方毫米可承受30N的压力。
200×115×53
2021/3/9
授课：XXX
4
砖墙厚度：一般以砖长为基数来称呼墙体的厚度，如一 砖墙、半砖墙等。当灰缝宽度按10mm计算时，砖墙厚度 的尺寸如下：
2021/3/9
授课：XXX
5
2、砂浆 砂浆是砌块的胶结材料。常用的砂浆有水泥砂浆、混合砂 浆、石灰砂浆和粘土砂浆。 （1）水泥砂浆由水泥、砂加水拌和而成，属水硬性材料， 强度高，但可塑性和保水性较差，适应砌筑湿环境下的砌体， 如地下室、砖基础等。 （2）石灰砂浆由石灰膏、砂加水拌和而成。由于石灰膏 为塑性掺合料，所以石灰砂浆的可塑性很好，但它的强度较 低，且属于气硬性材料，遇水强度即降低，所以适宜砌筑次 要的民用建筑的地上砌体。
2021/3/9
授课：XXX
2
我国标准砖的规格为240mm×115mm×53mm 砖长：宽： 厚=4：2：1(包括10mm宽灰缝），标准砖砌筑墙体时是以 砖宽度的倍数，即115+10=125mm为模数。这与我国现行 《建筑模数协调统一标准》中的基本模数M = l00mm不协 调，因此在使用中，须注意标准砖的这一特征。
窗台类型
2021/3/9
授课：XXX
18
三、墙脚 底层室内地面以下，基础以上的墙体常称为墙脚。墙脚包 括墙身防潮层、勒脚、散水和明沟等。 1、勒脚 勒脚是外墙墙身接近室外地面的部分，为防止雨水上溅墙 身和机械力等的影响，所以要求墙脚坚固耐久和防潮。一般 采用以下几种构造做法（如图3-12）。 （1）抹灰：可采用20厚1：3水泥砂浆抹面，1：2水泥白 石子浆水刷石或斩假石抹面。此法多用于一般建筑。 （2）贴面：可采用天然石材或人工石材，如花岗石、水 磨石板等。其耐久性、装饰效果好，用于高标准建筑。 （3）勒脚采用石材，如条石等。

砌体结构中圈梁、过梁、墙梁及挑梁图解

砌体结构中圈梁、过梁、墙梁及挑梁图解

砌体结构中圈梁、过梁、墙梁及挑梁图解
一、圈梁（详见砌体结构设计规范GB 50003-2011 7．1 圈梁）
圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁与一般的混凝土梁受力不同，只需按构造配筋即可。

二、过梁（详见砌体结构设计规范GB 50003-2011 7．2 过梁）
过梁是砌体结构房屋墙体门窗洞上常用的构件，它用来承受洞口顶面以上砌体的自重及上层楼盖梁板传来的荷载。

一般将过梁按简支梁计算。

过梁分三种：
1）砖拱过梁：平拱、弧拱
2）钢筋砖过梁：正常砌筑砖墙时中间夹钢筋3）钢筋混凝土过梁
三、墙梁（详见砌体结构设计规范GB 50003-2011 7．3 墙梁）
墙梁由钢筋混凝土托梁和梁上计算高度范围内的砌体墙组成的组合构件。

包括简支墙梁、连续墙梁和框支墙梁。

墙梁是由托梁与其上部计算范围内的墙体的组成体。

在计算中，墙梁要考虑到托梁以上墙体对结构的影响，要计算墙体对托梁刚度的有利影响。

墙梁和圈梁一样，都不是典型意义的梁。

四、挑梁（详见砌体结构设计规范GB 50003-2011 7．4 挑梁）
在砌体结构房屋中，为了支承挑廊、阳台、雨篷等，常设有埋入砌体墙内的钢筋混凝土悬臂构件。

显然，挑梁应按悬臂梁计算。

计算要点。

砌体结构第五章过梁圈梁及悬挑构件

砌体结构第五章过梁圈梁及悬挑构件
4. 过梁的计算 ①平拱过梁:
受弯承载力：
MWftm
受剪承载力： V fvbz zI/S
式中，z为内力臂，当截面为矩形时等于2h/3
② 钢筋砖过梁：
过梁的弯曲抗剪承载力计算方法与平拱过梁相同，过梁跨 中截面抗弯承载力计算如下
M0.85fyAsh0
③钢筋混凝土过梁：
按钢筋混凝土受弯构件计算。
5. 过梁的构造要求 砖砌过梁的构造要求应符合下列规定：
3. 圈梁构造要求
钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h≥240mm 时，其宽度不宜小于2h/3。圈梁高度不应小于120mm。纵 向钢筋不应少于4A10，绑扎接头的搭接长度按受拉钢筋 考虑，箍筋间距不应大于300mm；
圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
5.2 过梁
1. 过梁的作用和分类
③ 多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。
④设置墙梁的多层砌体房屋
应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁; 其他楼层处应在所有纵横墙上每层设置。
⑤当采用现浇的钢筋混凝土楼（屋）盖的多层砌体结构房屋：
当层数超过5层，除在檐口标高处设置一道圈梁外，可隔层设置 圈梁，并与楼（屋）面板一起现浇。

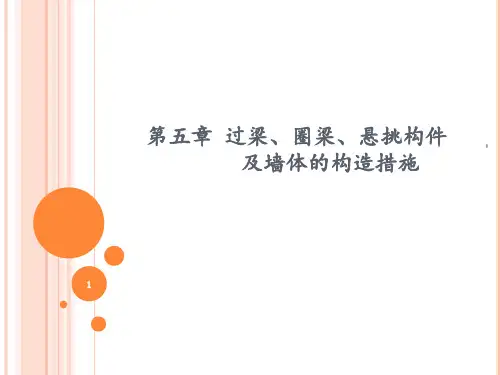

第五章 过梁、圈梁、悬挑构件 及墙体的构造措施
5.1 圈梁
1. 圈梁的作用
增强房屋的整体性和空间刚度 防止地基不均匀沉降而使墙体开裂 减少振动作用对房屋产生的不利影响 与构造柱配合有助于提高砌体结构的抗震性能
2. 圈梁的设置
① 车间、仓库、食堂等空旷的单层房屋应按下列规定设置：
砖砌体房屋，檐口标高为5～8m时，应在檐口标高处设置圈 梁一道，檐口标高大于8m时，宜适当增设；
展，在挑梁埋入端下界面出现水平裂缝②

砌体结构—砌体结构中的圈梁、过梁、墙梁、挑梁

砌体结构—砌体结构中的圈梁、过梁、墙梁、挑梁

计算过梁上的荷载
任务九 砌体结构中的圈梁、过梁、墙梁、挑梁
一
圈梁
二
过梁
三
墙梁
四
挑梁
一、圈梁
1 定 义 ： 砌体结构房屋中，在墙体内沿水平方向设置封闭的 钢筋混凝土梁。
2 作用： 增强房屋的整体性和空间刚度，防止由于地基不均 匀沉降或较大振动荷载等对房屋引起的不利影响。
3 分类
屋盖圈梁 = 檐口圈梁（屋面梁及板下） 楼盖圈梁 = 腰箍（楼面梁及板下） 基础圈梁 = 地圈梁（±0.000以下基础顶面处）
当托梁的配筋率较低，墙体 强度较高，墙梁的高跨比hw/l0 偏小时，将由于托梁中钢筋到
达屈服，竖向裂缝越过界面向
墙体迅速延伸，墙梁挠度急剧
增大而破坏。
偏洞口墙梁的受弯破坏发生在 宽墙肢的洞口边缘截面。托梁 下部受拉钢筋屈服后，托梁刚 度迅速降低，引起托梁与墙体 之间的内力重分布，墙体随之 破坏。
（二） 墙梁的受力特点
2、砖砌平拱
跨度不应超过1.2m，用竖砖砌筑部分的高度 不应小于240mm，适用于无振动、地基的土质较好 ，不需作抗震设防的地区。
3、砖砌弧拱
跨度 ln 与矢高 f 相关，当f =l/8~ l/12时最大 跨度l =2.5~3.5m，当f =l/5~ l/6时l =3~4m。用竖 砖砌筑的高度不小于120mm，适用于对建筑外形 有一定艺术要求的建筑物。由于施工较复杂，目 前较少采用。
※ 承重墙梁：除承受托梁和墙体自重外，还承受相关梁板传
来的荷载。(如底层为商店、等大空间房屋，上层为住宅等 小房间的多层房屋)
（二） 墙梁的受力特点
研究结果表明，墙梁在竖向荷载作用下，墙体 大部分受压，托梁主要承受拉力，由墙体压应力合 力与托梁承受的拉力组成组合深梁，使墙梁具有很 大的抗弯刚度和很高的承载力。

6-过梁、圈梁和挑梁PPT课件

6-过梁、圈梁和挑梁PPT课件
（2）挑梁的抗倾覆力矩设计值
M r0.8G r(l2x0)
Gr：为挑梁的抗倾覆荷载取挑梁尾部上部45度扩展角的阴影 范 围内的上层恒载及本层墙体自重及本层恒载标准值之和。
l2：Gr作用点至 墙外边缘距离。
l1：挑梁埋入砌体长度
l3：45度扩散范围的水 平长度。
.
18
§ ５-1 结构布置和静力计算方案
V m R a ( 1 x . 2 F g 1 k . 4 F q ) k ( 1 . 2 g 1 k 1 . 4 q 1 k ) l x ( 0 )
（1） 正截面受弯承载力（受拉纵筋计算）
1 10.5fM cb0h2,As fcfby 0h
（2） 斜截面受剪承载力
.
21
（2）纵横墙交接处的圈梁应有可靠的连接。
.
10
§ ５-1 结构布置和静力计算方案
（3）钢筋混凝土圈梁的宽度宜与墙厚相同。当墙厚大于 240mm时，其宽度不宜小于2h/3。圈梁高度不应小于120mm。 纵向钢筋不应少于4根直径10，绑扎接头的搭接长度按受 拉钢筋考虑，箍筋间距不应大于300mm。
（4）圈梁兼作过梁时，在过梁部分的钢筋应按计算用量另行 增配。
当梁、板下的墙体高度 hw＜ln 时，应计入梁、板传来的荷载。 当梁、板下的墙体高度 hw≥ln 时，可不考虑梁、板荷载。
.
5
混合结构房屋的组成
（2）过梁上墙体的荷载
砖砌体：过梁上的墙体高度hw＜Ln／3时(Ln 为过梁的净跨)，
按墙体高度hw 的均布自重计算；过梁上的墙体高度hw ≥ ln /3
砌体结构
6 过梁、圈梁、挑梁
西南科技大学土木工程与建筑学院
.
1
§ 6.1 过梁设计

砌体结构第五章过梁、圈梁及悬挑构件PPT课件

砌体结构第五章过梁、圈梁及悬挑构件PPT课件
轻墙体开裂的措施 合理的结构布置
采用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖； 顶层屋面板下设置现浇钢筋混凝土圈梁，并沿内外墙拉通， 房屋两端圈梁下的墙体内宜适当设置水平钢筋； 可在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑 动层； 女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应 伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起； 房屋顶层端部墙体内适当增设构造柱。
-
a.砖砌平拱过梁
b.钢筋砖石过梁
10
图5-4 常见过梁破坏形态
-
3. 过梁上的荷载 作用在过梁上的荷载有墙体荷载和过梁计算高度范围内 的梁、板荷载。 ①梁板荷载:
对于砖和小型砌块砌体, 当梁板下墙体的高度 hw ln 时（l n 为 过梁的净跨），应计入梁板传来的荷载。
当梁板下的墙体高度 hw ln 时，不考虑梁板荷载。
14
-
5.3墙梁
1. 墙梁的作用和分类 由托梁和其上部的计算高度范围内的墙体所组成的组
合结构称为墙梁。 墙梁包括简支墙梁、连续墙梁和框支墙梁。也可以分
为承重墙梁和自承重墙梁。 2. 学墙梁的计算和构造（自学）
15
-
5.4 挑梁
1. 挑梁的定义和适用范围 挑梁是埋置在砌体结构中悬挑的钢筋混凝土梁。适用
《砌体结构设计规范》规定挑梁下砌体局部受压承载力
计算公式：
Nl fAl
-
式中， —N l—挑梁下的支撑压力，可以取 Nl 2R R —为挑梁由荷载设计值产生的支座竖向反力；
—为梁端底面压应力图形的完整系数，取0.7
—为砌体局部抗压强度提高系数，挑梁为 丁字
形墙体时，取为1.5；为一字形墙体时，取为1.25
-
a. 倾覆破坏
b. 局部受压破 图5-9 挑梁破坏形态 坏
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（ l<1.5m) 3.钢筋混凝土过梁: 用于洞口跨度较大，承受动荷载，
地基不均匀沉降的结构中。
前两净种跨 比较经济，但承载力较低
9
§7.2 过梁
一 过梁的作用
承担门窗洞口以上墙体自重及楼屋该传来的荷载
二 过梁的类型及适用范围
1.砖砌平拱过梁:将砖竖立和侧立砌筑而成，l<1.2m 2.钢筋砖过梁:在底部水平灰缝内设置钢筋砂浆层
构造柱与圈梁整体连接形成构造框架结构，提高了墙体 周边的约束能力，提高了墙体的稳定性 ，从而提高墙片及 房屋的抗倒塌能力 3.构造柱的设置： ①构造柱宜设置在纵墙与横墙的相交处,必需保证与圈梁整 体浇注以成为框架。构造柱下不必设置基础，只要保证与地 圈梁整体连接即可 ②外墙四角，错层部位横墙与外纵墙交接处，大房间内外 墙交接处，较大洞口两侧，
Z---内力臂，当截面为矩形时， z=2/3h
16
§7.2 过梁
五 过梁的承载力计算
3.钢筋混凝土过梁 ①抗弯承载力和抗剪承载力计算同一般钢筋混凝土梁， ②荷载取值同砖过梁 ③过梁下砌体局部受压承载力计算，不考虑N0
NL fAL
1.0
17
构造柱
1.构造柱定义：在墙体中沿其高度方向设置的钢筋混凝土柱 2.构造柱的作用:
4
§7.1 圈梁
≥φ 6@250
二 圈梁的构造要求
1. 圈圈梁梁应被设门置窗附在洞加同口圈一截梁 个断水时平，≥ ≥面应21上于h0，0其0并m上m应皮做设成置封截闭面状相，同当的
附加圈梁,当其兼做过梁时,应另计算其配筋，如图所 示（注意搭接长度） 2.圈梁以靠近楼面板和屋面板为宜，地圈梁以靠近基础 顶面为宜. 3 .纵横墙交接处的圈梁应有可靠的连接，配筋如图所示
筋＠≤150mm （9度） 。
h
5.圈梁兼作过梁时，过梁部分的钢筋应按计算用量φ配6置@4。00
≤240
≥0.68
§7.2 过梁
一钢筋过混梁凝 的作用 土过梁
承担门窗洞口以上墙体自重及楼屋该传来的荷载
二 过梁的类型及适用范围
1.砖砌平拱过梁:将砖竖立和侧立砌筑而成，l<1.2m 2.钢筋砖过梁:在底部水平灰缝内设置钢筋砂浆层
h
原有圈梁
≤24 基础圈梁的高度≥
5
§7.1 圈梁
二 圈梁的构造要求
1. 圈梁应设置在同一个水平面上，并应做成封闭状，当 圈梁被门窗洞口截断时，应于其上皮设置截面相同的 附加圈梁,当其兼做过梁时,应另计算其配筋，如图所 示（注意搭接长度）
2.圈梁以靠近楼面板和屋面板为宜，地圈梁以靠近基础 顶面为宜.
（ l<1.5m) 3.钢筋混凝土过梁: 用于洞口跨度较大，承受动荷载，
地基不均匀沉降的结构中。
前两种比较经济，但承载力较低
10
§7.2 过梁
三 过梁的破坏特点 钢筋混凝土过梁的破坏同一般简支梁 砖砌平拱过梁和钢筋砖过梁破坏：类似于一般受弯构件 下拉上压， 裂缝：跨中垂直裂缝，支座450阶梯形裂缝，过梁如拱一样工作， 对于平拱过梁，下部拉力由两端砌体提供的水平推力平衡， 对于钢筋砖过梁，下部拉力由钢筋承受 破坏形态：①跨中抗弯不足而破坏
12
§7.2 过梁
四 过梁上的荷载
两种：墙体自重，上部的梁、板荷载 2.梁板荷载： ①当梁板下墙体高度hw≤Ln，应取全部梁板传来的荷载 ②当梁板下墙体高度hw>Ln，可不考虑梁板传来的荷载
五 过梁的承载力计算
1.砖砌平拱过梁 截面：b=墙厚，h= Ln/3（当hw≤Ln/3时， h= hw）
13
§7.2 过梁
五 过梁的承载力计算
1.砖砌平拱过梁
①抗弯承载力计算： M Wftm
W---过梁截面抵抗矩，W=1/6 bh2
ftm---沿齿缝破坏的弯曲抗拉强度
②抗剪承载力计算：
V fvbz
z I S
fv--- 砌体抗剪强度设计值
Z---内力臂，当截面为矩形时， z=2/3h
14
SUCCESS
THANK YOU
2019/8/21
§7.2 过梁
五 过梁的承载力计算
2.钢筋砖过梁
①抗弯承载力计算：
M 0.85h0 f y AS
h0 h as
h---过梁计算高度， h≤Ln/3，但当考虑梁板荷载时，取 梁板下墙高
②抗剪承载力计算：
V fvbz
fv--- 砌体抗剪强度设计值
z I S
砌体结构系列电子教案
砌体结构设计
混合结构房屋其他结构构件
Other Structure Members of Masonry Building 主讲：张自荣 2012－4
1
主要内容
§7.1 圈梁 §7.2 过梁 §7.3 墙梁 §7.4 挑梁
2
§7.1 圈梁
一 圈梁的作用和布置
1.圈梁概念：在墙体中沿其长度方向设置的封闭的钢筋混 凝土现浇梁或设置通长封闭的配筋砌体带。
3
§7.1 圈梁
3 .圈梁位置： ④多层民用厂房，应在基础顶面及其檐口附近各设置圈梁，
当>4层时，应在所有纵横墙上隔层设置 ⑤设置墙梁的房屋，应在墙梁顶面和檐口处设置圈梁，其
他楼层应在所有纵横墙上每层设置 ⑥圈梁的间距，于屋盖处不应超过4.5m .于楼盖处: 6O、
7O区不应超过7.2m； 8O区楼屋盖不应超过4.5m.
2.圈梁作用：增强房屋的整体刚度，防止地基不均匀沉降 的影响
3 .圈梁位置： ①空旷单层房屋，应于基础顶面及其檐口附近各设置圈梁
一道 （砖房：>8m增设，石或砼房：>5m增设） ②单层工业厂房，除于基础顶面及其檐口附近各设置圈梁
一道外，还应于牛腿或吊车梁的附近増设一道圈梁. ③多层工业厂房，应每层设置钢筋混凝土圈梁
3 .纵横墙交接处的圈梁应有可靠的连接，配筋如图所示
6
§7.1 圈梁
附加钢筋≥2φ 10
7
§7.1
≥φ 6@250
圈梁 ≥φ 10@250
二 圈梁的构造要求
4. 圈梁截面与配筋，圈梁宽度宜与墙厚相同，当墙厚 >240mm时，圈梁宽度宜≥2/3h，圈梁高度≥ 120mm，
纵筋4φ10 、箍筋＠≤250mm （6、7度）≥；1纵20筋 4φ12 、箍筋＠≤200mm （8度）；纵筋4φ14 、箍
②支座抗剪不足而破坏 ③对于平拱过梁，水平灰缝抗剪不足而滑 移
11
§7.2 过梁
四 过梁上的荷载
两种：墙体自重，上部的梁、板荷载 1.墙体自重：过梁和上部墙体共同工作，大部分自重通过拱作
用传向两侧，少部分传给过梁 ①对砖砌体，若过梁上墙体高度hw≤Ln/3，应取hw范围内的墙体
自重计算荷载，若hw>Ln/3，应取Ln/3范围内的墙体自重计 算荷载 ②对砼砌块砌体，以Ln/2为界 2.梁板荷载：
