高压成套柜安装施工技术交底

一、交底目的为确保高压设备安装过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 施工人员要求（1）所有参与高压设备安装的施工人员必须经过专业培训，取得相应的操作资格证书。

（2）施工人员应熟悉高压设备的结构、性能、操作规程和安全注意事项。

（3）施工人员应严格遵守国家相关安全法规和行业标准。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，禁止无关人员进入。

（2）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。

（3）施工现场应保持整洁，不得堆放杂物，确保通道畅通。

3. 高压设备安装前的准备工作（1）施工前，应对设备进行检查，确保设备无损坏、变形、锈蚀等现象。

（2）施工前，应对施工人员进行安全教育，提高安全意识。

（3）施工前，应准备好所需的工具、材料和设备，确保安装顺利进行。

4. 高压设备安装过程中的安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

（2）施工过程中，应确保设备接地良好，防止触电事故发生。

（3）施工过程中，应严格遵守操作规程，不得擅自更改。

（4）施工过程中，应保持现场整洁，不得随意摆放工具、材料。

（5）施工过程中，应密切注意设备运行状态，发现异常情况应立即停止施工，并采取相应措施。

5. 高压设备安装后的验收（1）安装完成后，应对设备进行全面检查，确保设备安装质量符合要求。

（2）验收过程中，应检查设备接地、绝缘、防雷等安全性能。

（3）验收合格后，方可投入使用。

三、应急处理措施1. 触电事故：立即切断电源，对触电者进行心肺复苏，并迅速拨打急救电话。

2. 火灾事故：立即切断电源，使用灭火器进行灭火，并迅速拨打火警电话。

3. 高处坠落事故：立即对坠落者进行救治，并采取必要措施防止事故扩大。

四、交底结束施工人员应认真学习本安全技术交底，确保在高压设备安装过程中严格遵守安全操作规程，确保施工安全。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、交底日期：[填写交底日期]五、交底内容：1. 安全意识教育- 所有参与高压柜安装、维护和操作的人员必须经过专业培训，了解高压柜的安全操作规程和注意事项。

- 强调安全第一的原则，任何情况下，安全操作不能被忽视。

2. 设备认识与操作规程- 详细介绍高压柜的结构、功能及各部件的作用。

- 讲解高压柜的操作流程，包括开关柜的操作、维护保养等。

3. 安全操作规程- 进入现场要求：- 进入现场必须佩戴符合国家标准的安全帽，穿戴绝缘鞋，并正确使用个人防护装备。

- 禁止酒后操作，操作人员必须精神饱满，注意力集中。

- 高压柜操作要求：- 在高压柜操作前，必须确认电源已经切断，并使用绝缘工具进行操作。

- 高压柜操作过程中，不得进行任何与操作无关的活动，如闲谈、打闹等。

- 严禁在高压柜附近进行任何可能引起短路、电弧或火灾的行为。

4. 安全防护措施- 绝缘防护：- 操作高压柜时，必须穿戴绝缘手套、绝缘鞋和绝缘服。

- 使用绝缘棒、绝缘夹具等绝缘工具进行操作。

- 接地防护：- 所有与高压柜操作相关的人员和设备必须接地。

- 检查接地线是否完好，接地电阻是否合格。

- 警示标志：- 高压柜周围应设置明显的警示标志，提醒人员注意安全。

- 高压柜操作区域应设置隔离设施，防止非操作人员进入。

5. 紧急事故处理- 在高压柜操作过程中，如发生触电、短路等紧急情况，应立即切断电源，并采取相应措施进行急救。

- 操作人员应熟悉应急预案，并能够迅速有效地进行事故处理。

6. 定期检查与维护- 定期对高压柜进行检查和维护，确保设备处于良好状态。

- 检查内容包括：绝缘状态、接地情况、操作机构、电气连接等。

六、接受交底人员：[填写接受交底人员姓名及职务]七、交底人：[填写交底人姓名及职务]八、备注：- 本安全技术交底内容为高压柜操作的基本要求，具体操作时应根据实际情况进行调整。

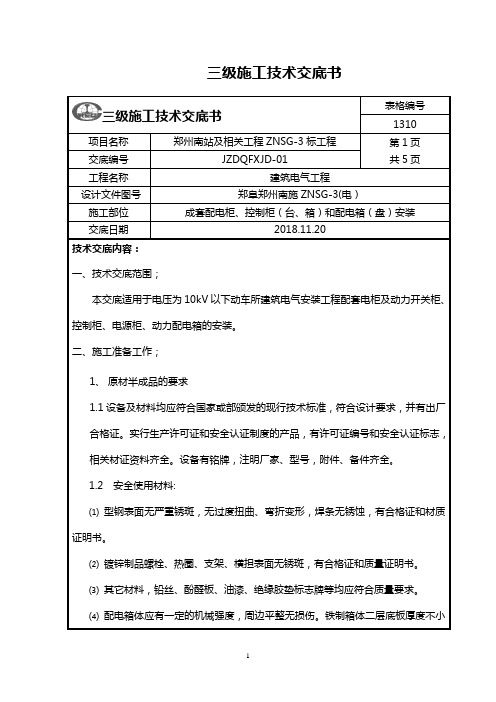

三级施工技术交底书三级施工技术交底书项目名称郑州南站及相关工程ZNSG-3标工程四、施工工艺；工艺流程：1.1成套配电柜、控制柜（台、箱）安装工艺流程1.2配电箱安装工艺流程1. 设备开箱检查1.1设备开箱检查由安装施工单位执行，供货单位、建设单位、监理单位参加，并做好检查记录。

1.2按设计图纸，设备清单及技术资料核对设备件数。

按设备装箱单核对设备本件及附件，备件的规格、型号应符合设计图纸要求。

产品合格证及使用说明书等技术资料齐全。

1.3 柜（台、盘）体外观检查应无损伤及变形，油漆完整无损，色泽一致。

1.4柜内电器装置及元件绝缘瓷件齐全，安装牢固，无损伤无缺失。

基础型钢制作安装 柜盘调试 试运验收设备开箱检查柜（屏、台、盘） 搬运安装 母线电缆 压接 柜内配线 校对 柜内配线 校 线 弹线定位明装配电箱铁架固定 盘面组装 箱内配线暗装配电箱 箱体固定 绝缘测试表一3.6基础型钢安装完毕后，将室外地线扁钢引入并与基础型钢两端焊牢，焊缝长度为接地扁钢宽度的2倍。

然后将基础型钢刷两遍灰漆。

4.成套配电柜、控制柜（台、箱）安装4.1成套配电柜、控制柜（台、箱）安装应按施工图纸布置，事先编设备号、位置，接顺序将成套配电柜、控制柜（台、箱）安放到基础型钢上。

4.2单独成套配电柜、控制柜（台、箱）只找下面扳与侧面的垂直度。

成列成套配电柜、控制柜（台、箱）顺序就位后先找正两端的，然后在从柜下至上三分之二高的位置上挂小线逐台找正，以成套配电柜、控制柜（台、箱）面为准。

找正时采用0.5mm铁片调整，每处垫片最多不超过三片。

然后，按底固定螺孔尺寸在基础型钢上定位钻孔，无特殊要求时，低压柜用M12，高压柜用M16镀锌螺栓固定。

4.3成套配电柜、控制柜（台、箱）就位找平后，柜体与基础型钢固定，柜体与柜体，柜体与侧挡扳均应用镀锌螺栓连接。

4.4每台成套配电柜、控制柜（台、箱）单独与接地母线连接。

柜本体应有可靠、明显的接地装置，装有电器的可开启柜门应用裸铜软导线与接地金属构件做可靠连接。

一、工程名称：XXX高压柜安装工程二、施工单位：XXX施工单位三、建设单位：XXX建设单位四、施工期限：年月日至年月日五、接受交底班组或员工签名：一、安全注意事项1. 进入施工现场的人员必须佩戴安全帽，穿防静电鞋，并正确使用个人防护用品。

2. 高空作业人员必须佩戴安全带，并做到高挂低用，确保安全。

3. 施工现场严禁吸烟、使用明火，禁止携带易燃易爆物品。

4. 严禁酒后作业，确保施工人员精神状态良好。

5. 严格遵守施工现场各项规章制度，服从现场管理人员指挥。

二、施工准备1. 施工单位应根据施工图纸、技术规范和现场实际情况，编制详细的施工方案，明确施工步骤、安全措施及注意事项。

2. 施工单位应提前对施工人员进行安全技术交底，确保施工人员掌握安全操作技能。

3. 施工单位应准备好施工所需的安全防护用品、工具、材料等，确保施工顺利进行。

三、施工步骤及安全措施1. 施工前，对施工现场进行清理，确保无障碍物，施工通道畅通。

2. 搭设脚手架，并检查其稳定性，确保脚手架符合安全要求。

3. 搭设临时接地线，确保施工过程中设备接地良好。

4. 安装高压柜前，检查设备是否完好，线路连接是否正确，确保设备符合安全要求。

5. 安装高压柜时，注意操作人员站位，确保操作人员安全。

6. 安装高压柜过程中，如需进行高空作业，必须佩戴安全带，并采取防坠落措施。

7. 安装完成后，对高压柜进行试运行，确保设备运行正常。

8. 施工结束后，清理施工现场，确保无安全隐患。

四、事故应急处理1. 发生事故时，立即停止施工，组织人员抢救伤员。

2. 保护现场，等待相关部门进行调查处理。

3. 如遇火灾、触电等紧急情况，立即切断电源，拨打报警电话，并采取相应措施进行救援。

五、交底人：XXX六、接受交底人：XXX七、交底时间：年月日八、备注：1. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

2. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

一、交底目的为确保高压配电柜安装、操作、维护过程中的安全，防止事故发生，特制定本安全技术交底。

二、交底对象参与高压配电柜安装、操作、维护的相关人员。

三、交底内容1. 安全操作规程（1）操作人员必须经过专业培训，取得高压电气操作证。

（2）操作前应穿戴好绝缘防护用品，包括绝缘手套、绝缘靴、绝缘服等。

（3）操作过程中应严格遵守“一人操作，一人监护”的原则。

（4）严禁酒后、疲劳、情绪波动等状态下操作高压配电柜。

2. 配电柜安装要求（1）配电柜应安装在通风良好、干燥、无腐蚀性气体的环境中。

（2）配电柜周围应留有足够的空间，以便于操作和维护。

（3）配电柜的接地应可靠，接地电阻不大于4Ω。

（4）配电柜内部接线应整齐、牢固，符合电气规范要求。

3. 配电柜操作注意事项（1）操作前应检查配电柜的绝缘性能，确保符合安全要求。

（2）操作过程中应密切注意电流、电压等参数，发现异常情况应立即停止操作。

（3）严禁带负荷操作配电柜，操作前后应确认设备处于停电状态。

（4）操作完毕后，应将操作手柄置于“停止”位置，并锁好配电柜。

4. 配电柜维护保养（1）定期对配电柜进行清洁、检查，确保设备表面无污垢、锈蚀。

（2）检查配电柜内部接线是否牢固，绝缘性能是否良好。

（3）检查配电柜的接地装置，确保接地电阻符合要求。

（4）定期对配电柜进行绝缘电阻测试，确保设备安全运行。

5. 事故应急处理（1）发现配电柜故障时，应立即切断电源，隔离故障点。

（2）操作人员应迅速撤离现场，并报告上级领导。

（3）根据事故情况，采取相应的应急措施，确保人员安全和设备安全。

四、注意事项1. 操作高压配电柜时，必须严格遵守本安全技术交底，确保操作安全。

2. 操作人员应具备一定的电气知识，熟悉配电柜的结构和操作方法。

3. 定期对操作人员进行安全教育培训，提高安全意识。

4. 配电柜的维护保养应由专业人员进行，确保设备安全运行。

五、结语通过本次安全技术交底，希望全体人员提高安全意识，严格遵守操作规程，确保高压配电柜安全运行。

一、工程概况1. 工程名称：_______项目2. 工程地点：_______3. 工程规模：_______4. 施工单位：_______5. 施工日期：_______二、施工内容1. 高低压配电柜的安装与调试2. 配电箱的安装与接线3. 相关保护装置的安装与测试三、安全技术要求1. 人员要求- 施工人员必须经过专业培训，取得相关操作证书。

- 严格执行操作规程，确保施工安全。

2. 施工现场安全- 施工现场应设置安全警示标志，并确保通道畅通。

- 施工区域应设立隔离区域，防止无关人员进入。

- 施工人员应佩戴安全帽、手套、防护眼镜等个人防护用品。

3. 高低压柜安装要求- 高低压柜安装前，应检查设备是否完好，技术参数是否符合要求。

- 安装时应按照设备技术说明书进行，确保安装位置、高度、角度等符合设计要求。

- 高低压柜与基础之间应采用专用固定螺栓，确保牢固可靠。

- 高低压柜内电气元件安装应整齐、规范，接线应正确无误。

4. 配电箱安装要求- 配电箱安装前，应检查箱体是否完好，门锁是否牢固。

- 安装位置应便于操作和维护，且符合防火、防爆要求。

- 配电箱内电气元件安装应整齐、规范，接线应正确无误。

5. 保护装置安装要求- 保护装置安装前，应检查其型号、规格是否符合要求。

- 安装位置应便于操作和维护，且符合防火、防爆要求。

- 保护装置的接线应正确无误，并做好绝缘处理。

四、操作规程1. 高低压柜安装- 按照设备技术说明书进行安装，确保安装位置、高度、角度等符合设计要求。

- 使用专用工具进行安装，避免损坏设备。

- 安装过程中，注意观察设备运行状态，确保安装过程安全。

2. 配电箱安装- 按照设计要求进行安装，确保安装位置、高度、角度等符合要求。

- 使用专用工具进行安装，避免损坏设备。

- 安装过程中，注意观察设备运行状态，确保安装过程安全。

3. 保护装置安装- 按照设计要求进行安装，确保安装位置、高度、角度等符合要求。

- 使用专用工具进行安装，避免损坏设备。

一、交底目的为确保高压柜并柜施工过程中的安全，提高施工人员的安全意识和操作技能，防止安全事故的发生，特制定本安全技术交底。

二、交底对象参与高压柜并柜施工的所有人员。

三、交底内容1. 安全意识教育施工人员必须充分认识到高压柜并柜施工的危险性，增强安全意识，严格遵守操作规程。

2. 施工环境检查- 施工现场必须符合国家安全标准，设备、工具、材料等必须齐全完好。

- 施工现场应有明显的警示标志，禁止无关人员进入。

- 施工现场应保持通风良好，防止有害气体积聚。

3. 人员配备与职责- 施工负责人：负责整个施工过程的安全监督和管理。

- 作业人员：按照操作规程进行施工，发现安全隐患及时报告。

- 监理人员：对施工过程进行监督检查，确保施工安全。

4. 施工步骤及安全措施1. 施工准备- 确认施工图纸和施工方案，了解设备性能和操作规程。

- 检查设备、工具、材料等是否齐全完好。

- 对施工人员进行安全教育和培训。

2. 现场施工- 作业人员应穿戴好防护用品，如安全帽、绝缘手套、绝缘鞋等。

- 施工前应检查并确认设备已断电，并做好绝缘措施。

- 施工过程中应保持高度警惕，注意观察设备运行情况，防止误操作。

- 严禁在设备运行时进行检修或调整。

3. 并柜操作- 并柜前应检查设备内部是否清洁，并确认设备已断电。

- 并柜时，操作人员应站在安全位置，防止触电和摔伤。

- 并柜过程中，严禁触摸带电部位。

- 并柜完成后，应检查设备运行是否正常。

4. 施工结束- 施工结束后，应对施工现场进行清理，确保无安全隐患。

- 对施工设备进行检查和维护，确保下次施工安全。

5. 应急措施- 发现触电事故，立即切断电源，进行急救。

- 发生火灾，立即报警，并采取灭火措施。

- 发生其他安全事故，立即停止施工，报告上级部门。

四、注意事项1. 严格遵守操作规程，不得擅自更改施工方案。

2. 加强安全意识，时刻保持警惕。

3. 注意个人防护，穿戴好防护用品。

4. 严禁酒后作业和疲劳作业。

一、交底目的为确保配电室高压柜安装过程的安全，防止发生安全事故，特制定本安全技术交底。

二、交底对象参与配电室高压柜安装的所有施工人员及管理人员。

三、交底内容1. 施工人员安全要求：（1）施工人员必须持有相关资质证书，并经过专业培训，了解高压柜安装的相关知识和操作技能。

（2）施工前，应进行安全教育和培训，熟悉本工程的安全技术交底内容。

（3）施工过程中，必须佩戴安全帽、绝缘鞋、绝缘手套等防护用品。

（4）施工人员应严格遵守操作规程，不得擅自更改施工方案。

2. 施工现场安全要求：（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工区域应设置围挡，防止非施工人员进入。

（3）施工过程中，应保持现场整洁，不得乱堆乱放材料、工具等。

（4）施工现场应配备消防器材，如灭火器、砂箱等，确保发生火灾时能够及时扑救。

3. 高压柜安装技术要求：（1）高压柜安装前，应对现场环境进行检查，确保符合安装要求。

（2）高压柜安装时，应按照设计图纸和施工规范进行操作。

（3）高压柜安装过程中，应注意以下事项：a. 柜体安装要垂直，柜面整齐、平稳。

b. 柜体底座与柜体固定牢固，底座槽钢与重复接地连接可靠。

c. 柜内开关按系统图接线，并标明开关用途、路别。

d. 电缆敷设应采用直接埋地或电缆沟敷设方式，确保电缆安全。

e. 电缆终端接线端子压接牢固，电缆线相序用相色带缠绕整齐。

4. 高压柜安装注意事项：（1）高压柜安装过程中，不得擅自拆解、改动设备。

（2）高压柜安装过程中，应避免产生火花、静电等。

（3）高压柜安装完成后，应对设备进行检查，确保其符合设计要求。

四、应急措施1. 发生火灾时，应立即切断电源，使用灭火器、砂箱等消防器材进行扑救。

2. 发生触电事故时，应立即切断电源，使用绝缘工具将触电者脱离电源，并进行急救。

3. 发生设备故障时，应立即停止操作，切断电源，防止事故扩大。

五、交底人及日期交底人：XXX日期：XXXX年XX月XX日六、签字确认施工单位：____________________建设单位：____________________接受交底班组或员工：____________________备注：本安全技术交底自发布之日起生效，如有变更，以最新版本为准。
