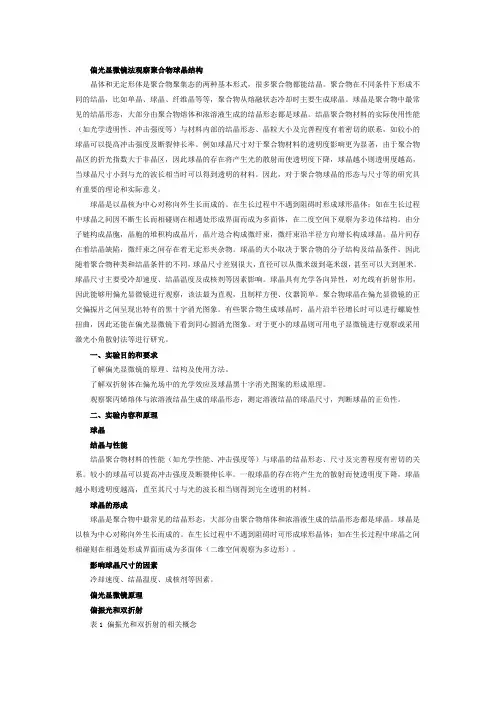

偏光显微镜法观察聚合物球晶结构晶体和无定形体是聚合物聚集态的两种基本形式，很多聚合物都能结晶。
聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维晶等等，聚合物从熔融状态冷却时主要生成球晶。
球晶是聚合物中最常见的结晶形态，大部分由聚合物熔体和浓溶液生成的结晶形态都是球晶。
结晶聚合物材料的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系，如较小的球晶可以提高冲击强度及断裂伸长率。
例如球晶尺寸对于聚合物材料的透明度影响更为显著，由于聚合物晶区的折光指数大于非晶区，因此球晶的存在将产生光的散射而使透明度下降，球晶越小则透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对于聚合物球晶的形态与尺寸等的研究具有重要的理论和实际意义。
球晶是以晶核为中心对称向外生长而成的。
在生长过程中不遇到阻碍时形成球形晶体；如在生长过程中球晶之间因不断生长而相碰则在相遇处形成界面而成为多面体，在二度空间下观察为多边体结构。
由分子链构成晶胞，晶胞的堆积构成晶片，晶片迭合构成微纤束，微纤束沿半径方向增长构成球晶。
晶片间存在着结晶缺陷，微纤束之间存在着无定形夹杂物。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对于更小的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
一、实验目的和要求了解偏光显微镜的原理、结构及使用方法。
了解双折射体在偏光场中的光学效应及球晶黑十字消光图案的形成原理。
