高中物理：练习使用多用电表【知识点的认识】一、实验原理当红、黑表笔短接并调节R使指针满偏时有①当电笔间接入待测电阻R x时，有②为欧姆表的中值电阻．联立①②可得．R中每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2．选挡：选择开关置于欧姆表“×1”挡．3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2．测量时手不要接触表笔的金属部分．3．合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．。

多用电表高中物理讲解
多用电表是一种用于测量电路中电参数的仪器，常用于高中物理实验中。

它可以测量电路中的电压、电流和电阻等参数，是进行电路实验和调试的重要工具。

在电路中，电压是指两个电势之间的差异，通常用伏特（V）作为单位。

多用电表可以通过连接到电路中来测量电压，其操作简单，只需要将电表的两个触头分别接入电路的两个端点，然后读取显示屏上的数字即可。

电流是指电荷在电路中的流动，通常用安培（A）作为单位。

多用电表可以通过连接到电路中来测量电流，其操作方式与测量电压类似，只需要将电表的触头分别接入电路中的两个端点即可测量电流。

电阻是指电路中的阻碍电流流动的物质或元件，通常用欧姆（Ω）作为单位。

多用电表可以通过连接到电路中来测量电阻，其操作方式与测量电压和电流类似，只需要将电表的触头分别接入电路中的两个端点即可测量电阻。

总之，多用电表是一种非常重要的测量电路参数的工具，在高中物理实验中扮演着重要角色。

掌握多用电表的使用方法可以帮助学生更好地理解电路理论，并更好地进行实验和调试。

8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。

考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。

【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。

原理如下图调零时，内R E R r R E I g g =++=〔表头的满偏电流〕 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。

2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。

3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。

读数时，指针应该在中值电阻左右比较准确。

4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。

6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。

7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。

2. 多用电表的使用〔1〕性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。

虽然使用方便，但是其准确度稍低。

〔2〕原理：多用电表由一只灵敏的直流电表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。

测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。

物理高中多功能电表教案
目标：通过本节课的学习，学生应能够理解多功能电表的原理和使用方法，并能够熟练操作多功能电表进行电流、电压、功率等相关物理量的测量。

教学重点：多功能电表的原理和使用方法
教学难点：多功能电表的使用技巧和实际操作
教学准备：多功能电表、电源源、不同电阻器、电池等实验器材
教学步骤：
1.导入：通过引导学生回顾电流、电压、电阻等相关知识，引出本节课要学习的内容——多功能电表。

2.讲解：向学生介绍多功能电表的原理和结构，包括电流测量、电压测量、电阻测量等功能。

并演示多功能电表的使用方法和注意事项。

3.实验：组织学生进行实验，使用多功能电表对不同电阻器、电池等进行测量，让学生亲自操作多功能电表，加深他们的理解。

4.讨论：辅助学生分析实验结果，讨论多功能电表在实际应用中的作用和重要性，引导学生思考多功能电表的优缺点。

5.总结：对本节课所学内容进行总结，强化学生对多功能电表的理解和掌握。

6.作业：布置相关练习和作业，巩固本节课所学内容。

教学反思：本节课注重对多功能电表原理和使用方法的讲解和实验操作，通过实践加强学生的实际操作能力和理解能力。

在教学过程中要注重引导学生思考和讨论，激发他们的学习兴趣和探究欲望。

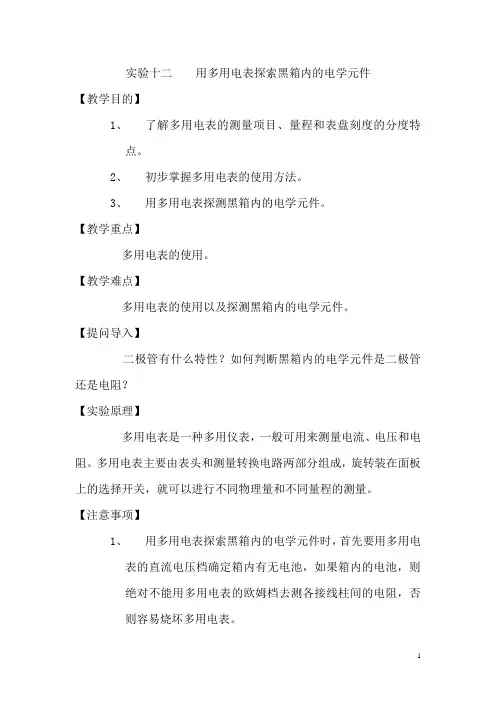

实验十二用多用电表探索黑箱内的电学元件【教学目的】1、了解多用电表的测量项目、量程和表盘刻度的分度特点。

2、初步掌握多用电表的使用方法。

3、用多用电表探测黑箱内的电学元件。

【教学重点】多用电表的使用。

【教学难点】多用电表的使用以及探测黑箱内的电学元件。

【提问导入】二极管有什么特性？如何判断黑箱内的电学元件是二极管还是电阻？【实验原理】多用电表是一种多用仪表，一般可用来测量电流、电压和电阻。

多用电表主要由表头和测量转换电路两部分组成，旋转装在面板上的选择开关，就可以进行不同物理量和不同量程的测量。

【注意事项】1、用多用电表探索黑箱内的电学元件时，首先要用多用电表的直流电压档确定箱内有无电池，如果箱内的电池，则绝对不能用多用电表的欧姆档去测各接线柱间的电阻，否则容易烧坏多用电表。

2、使用完毕后，不要将选择开关置于欧姆档。

【实验器材】1、电池盒2个，2、5号电池2节，3、导线2根，4、多用电表，5、黑箱。

【实验步骤】1、多用电表的使用：观察多用电表，认识多用电表的表盘、选择开关及其周围测量功能和量程。

进行测量前，检查表头的机械零点。

测量时，把选择开关旋到相应的测量项目和量程上，使用欧姆档时，先选好倍率，原则是使测量时指针尽可能靠近刻度盘的中央位置。

随后进行欧姆调零。

测量时，还应注意待测电阻要跟别的元件和电源断开，而且不要用手碰触表笔的金属。

每换用欧姆档的另一量程或连续使用同一量程较长时间，都要重新进行欧姆调零，读数时，读出表盘上相应的刻度值乘以所选的倍率，才是被测电阻值。

2、用多用电表探测黑箱内的元件。

先学习二极管的导电特性，再用多用电表欧姆档测量二极管的正、反向电阻。

最后，用多用电表探测黑箱内的电学元件。

3、根据测量结果绘出黑箱内的电路图。

【实验小结】该实验中学生能够正确判断黑箱内的电学元件种类，但有相当多的学生不能正确画出黑箱内的电路图。

【作业布置】根据测量结果绘出黑箱内的电路图并且写上姓名、组号上交老师查验。

多用电表高中物理
多用电表是高中物理实验中常使用的仪器之一，用于测量电路中的电流、电压、电阻等物理量。

它是由一个电压表和一个电流表组成的，通过连接在电路中，可以快速、准确地测量电路中的各项物理量。

多用电表的使用非常灵活，可以用于测量直流电路和交流电路中的物理量。

在直流电路中，多用电表可以用来测量电流的大小，电压的大小以及电阻的值。

在交流电路中，多用电表可以通过选择合适的交流电流档位，测量交流电路中电流的有效值、峰值等。

通过使用多用电表，可以进行很多有趣的实验。

例如，可以通过测量不同电阻下的电流和电压，验证欧姆定律。

欧姆定律指出，电流与电压成正比，电阻是电压与电流之比。

通过实验测量，可以得到不同电阻值下电流和电压的关系，并绘制出电流-电压特性曲线，验证欧姆定律的成立。

此外，多用电表还可以用来测量电池的电动势。

通过将电池连接到多用电表上，可以测量到电池的电压，从而判断电池的电量以及运行状态。

同时，多用电表还可以用来测量电路中的功率，通过测量电压和电流，并利用功率公式P=VI，可以计算出电路中的功率消耗情况。

多用电表在实验中的应用非常广泛，不仅可以用于验电、测电等基础
实验，还可以用于复杂电路的测量，如串并联电路、交流电路等。

在学习物理过程中，通过多用电表的使用，不仅可以巩固理论知识，还可以培养学生的实验能力和科学思维。

因此，多用电表是高中物理实验中必不可少的重要工具之一。

【高中物理】多用电表中的“欧姆表”
1.在每一次进行所有实验之“前”，需要进行“机械调零”！并且只调这一次。

此“零”是指流经电表的电流为零。

即此时“断路”，外界电阻为无穷大。

2.测量电阻时，每班结束后立即“短路红黑探头，进行欧姆调零”；与机械调零不同，机械调零只调整一次，而欧姆调零必须每班调整一次。

3.多用电表中的所有电表的表针，其“偏转角度”都是指从左边0刻度线算起！测量
电阻时，“偏转角度很小”说明“指示的刻度很大”。

4.“待测电阻值”（固定值）=“指示刻度值”*“放大率（即档位）”
故：偏转角度很小时，即指示刻度很大，应换用小倍率档位。

当偏转角度较大时，即指示刻度非常小，应更换放大率较大的齿轮。

总之：要使二者之积保持恒定！
5.多功能表中的旋转按钮对应于“电压表”和“电流表”中的“量程”。

只有欧姆表对应的是“倍率”。

“范围”指“可测量的最大值”。

“倍率”是指“测量的刻度需要再乘以倍率才得到最终电阻的阻值”。

6.所有实验完成后，必须将旋转按钮指向“关闭”或“交流电压最高档”
7.三个电表中欧姆表最特殊，欧姆表内部有“电源”，电压表、电流表没有。

8.在三个仪表中，电流从红色探头流入仪表，从黑色探头流出。

通常，红色探针连接
到正极端子。

在欧姆表中，红色探针连接到内部电源的负极，黑色探针连接到内部电源的
正极。

多用电表
多用电表是一种用于测量电流、电压和功率的仪器，常用于实验室或家庭中进行电学实验。

工作原理
多用电表基本上由两个主要部分组成：移动线圈和固定线圈。

移动线圈通常由细导线制成，可以在磁场中自由移动。

固定线圈则被固定在仪表内部的磁铁上。

当通过多用电表的电路中有电流流过时，移动线圈在磁场中受到力的作用，产生旋转。

这个旋转与通过电路的电流强度成正比。

使用方法
在使用多用电表之前，需要先将该仪器的量程调整到适当的范围。

通过旋转仪表上的量程选择旋钮，可以选择不同的量程。

为了测量电流，将多用电表的电流档位与电路中的电流方向相同地连接。

为了测量电压，将多用电表的电压档位与电路中的电压连接。

根据电压的大小，选择合适的电压档位。

为了测量功率，需要同时测量电流和电压。

首先按照上述步骤测量电流和电压，然后将它们相乘即可得到功率值。

注意事项
在使用多用电表进行测量时，需要注意以下几点：
•确保正确连接电路，避免接反导致的错误测量。

•在测量过程中，避免过大的电流或电压超出多用电表的量程，以防损坏仪器。

•在读取测量值时，要注意仪表刻度盘的精确度，并进行合适的估读。

•使用完毕后，及时关闭电路并将多用电表恢复到零点位置。
