项目四 典型零件主要参数精度检测| 211 | 公差位置H 或h 所确定的最大实体牙型。
四、螺纹的检测方法螺纹的检测方法有两种，即综合检验和单项测量。
1．螺纹的综合检验（GB/T 3934—2003）综合检验是指同时检验螺纹的几个参数，采用螺纹极限量规来检验内、外螺纹的合格性。
即按螺纹的最大实体牙型做成通端螺纹量规，以检验螺纹的旋合性；再按螺纹中径的最小实体尺寸做成止端螺纹量规，以控制螺纹联接的可靠性，从而保证螺纹结合件的互换性。
螺纹综合检验只能评定内、外螺纹的合格性，不能测出实际参数的具体数值，但检验效率高，适用于批量生产的中等精度的螺纹。
（1）用螺纹工作量规检验外螺纹。
车间生产中，检验螺纹所用的量规称为螺纹工作量规。
图4-9所示的是检验外螺纹大径用的光滑卡规和检验外螺纹用的螺纹环规。
这些量规都有通规和止规，它们的检验项目如下。
图4-9 环规检验外螺纹① 通端螺纹工作环规（T ）。
主要用来检验外螺纹作用中径（d 2作用），其次是控制外螺纹小径的最大极限尺寸（d 1max ），属于综合检验。
因此，通端螺纹工作环规应有完整的牙型，其长度等于被检螺纹的旋合长度。
合格的外螺纹都应被通端螺纹工作环规顺利地旋入，这样就保证了外螺纹的作用中径未超出最大实体牙型的中径，即d 2作用＜d 2max 。
同时，外螺纹的小径也不超出它的最大极限尺寸。
② 止端螺纹工作环规（Z ）。
只用来检验外螺纹单一中径这个参数。
为了尽量减少螺距误差和牙型半角误差的影响，必须使它的中径部位与被检验的外螺纹接触，因此止端螺纹工作环规的牙型做成截短的不完整的牙型，并将止端螺纹工作环规的长缩短到2～3.5牙。
合格的外螺纹不应完全通过止端螺纹工作环规，但仍允许旋合一部分。
具体规定是：对小于或等于4牙的外螺纹，止端螺纹工作环规的旋合量不得多于2牙；对于大于4牙的外螺纹，止端螺纹工作环规的旋合量不得多于3.5牙。
这些没有完全通过止端螺纹工作环规的外螺纹，说明它的单一中径没有超出最小实体牙型的中径，即d 2单一＞d 2min 。

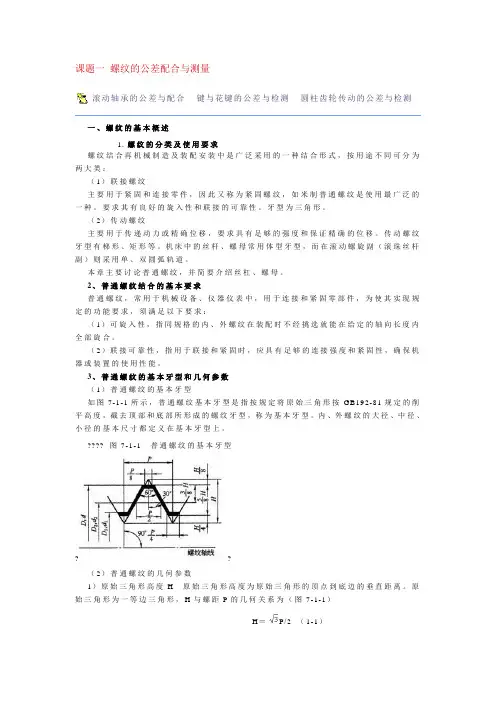

第9章螺纹公差及检测9.1 普通螺纹的基本牙型和主要几何参数9.1.1 普通螺纹的基本牙型螺纹牙型是指在通过螺纹轴线的剖面上的螺纹轮廓形状，它由牙顶、牙底以及两牙侧构成。
将原始三角形（等边三角形）按规定的削平高度，截去顶部和底部所形成的螺纹牙型，称为基本牙型，如图9–1中粗实线所示。
该牙型具有螺纹的基本尺寸。
9.1.2 普通螺纹的主要几何参数由图9–1可见，普通螺纹的主要几何参数主要有：1. 大径D、d（major diameter）大径是与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径。
大径是内、外螺纹的公称直径（代表螺纹尺寸的直径）。
相互结合的普通螺纹，内、外螺纹大径的基本尺寸是相等的。
2. 小径D1、d1（minor diameter）小径是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。
相互结合的普通螺纹，内、外螺纹小径的基本尺寸也是相等的。
外螺纹的大径d和内螺纹的小径D1统称为顶径，外螺纹的小径d1和内螺纹的大径D统称为底径，如图9–2所示。
图9–2 普通螺纹的顶径和底径3. 中径D2、d2（pitch diameter）中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。
此假想圆柱称为中径圆柱，中径圆柱的母线称为中径线（见图9–2）。
相互结合的普通螺纹，内、外螺纹中径的基本尺寸也是相等的。
注意：普通螺纹的中径不是大径和小径的平均值。
4. 螺距P（pitch）和导程Ph（lead）螺距是相邻两牙在中径线上对应两点间的轴向距离。
普通螺纹的螺距分为粗牙和细牙两种。
相同的公称直径，细牙螺纹的螺距要比粗牙螺纹的螺距小。
相互结合的普通螺纹，内、外螺纹螺距的基本尺寸也是相等的。
导程是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
对于单线螺纹，导程与螺距相同；对于多线螺纹，导程等于螺距与螺纹线数的乘积。
5. 单一中径D2s、d2s（single pitch diameter）单一中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于螺距基本尺寸一半的地方。
螺丝规格公差标准螺丝是一种常用的紧固件，在机械制造、汽车制造、电子制造等领域都有广泛的应用。
在制造螺丝的过程中，需要确定螺丝的规格及公差，以保证螺丝的质量和使用效果。
本文将详细介绍螺丝规格公差的标准。
一、螺纹公差的标准螺纹是螺丝的主要部分，螺纹公差的标准直接影响到螺丝的组装及使用效果。
国际通用的螺纹公差标准为ISO，其中包括ISO965、ISO1502、ISO4759-1等。
1. ISO965标准ISO965标准规定了通用螺纹的公差，包括内螺纹和外螺纹。
其中，内螺纹公差的标准为ISO965-2，外螺纹公差的标准为ISO965-3。
ISO965标准将螺纹公差分为五个等级，分别为4H、5H、6H、7H、8H和4h、5h、6h、7h、8h，其中H表示内螺纹，h表示外螺纹。
数字表示公差的大小，数字越小，公差越小，精度越高。
2. ISO1502标准ISO1502标准规定了丝锥和螺钻的公差。
丝锥是用来加工内螺纹的工具，螺钻是用来加工外螺纹的工具。
ISO1502标准将丝锥和螺钻的公差分为四个等级，分别为4G、6G、8G、10G和4H、6H、7H、8H。
其中G表示丝锥和螺钻的等级，数字越大，公差越大，精度越低。
3. ISO4759-1标准ISO4759-1标准规定了螺纹的检验方法和接受规则。
检验方法包括外径测量和内径测量，接受规则包括可接受程度和特殊情况的处理。
二、长度、直径及公差的标准除了螺纹公差之外，螺丝的长度、直径及公差也是重要的规格。
国际通用的标准有ISO、ANSI、DIN等。
1. ISO标准ISO标准规定了螺丝长度、直径及公差的标准。
其中，螺丝长度的公差为±0.5mm，螺丝直径的公差为±0.02mm。
公差可以根据需求进行调整。
2. ANSI标准ANSI标准规定了螺丝长度、直径及公差的标准。
其中，螺丝长度的公差为±0.25mm，螺丝直径的公差为±0.013mm。
公差可以根据需求进行调整。
螺纹测量的方法｜三针法测量｜螺纹环塞规｜螺纹千分尺｜游标卡尺螺纹测量的方法摘要：螺纹作为标准件在机件联结和传动中有着重要地位,在维修中加工螺纹也是常见的，螺纹的精度对其联结和传动有直接影响，螺纹检测的方法也是必备的。
1．用螺纹环(塞)规及卡板测量对于一般标准螺纹，都采用螺纹环规或塞规来测量如图（a)示。
在测量外螺纹时,如果螺纹“过端"环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。
测量内螺纹时,采用螺纹塞规，以相同的方法进行测量.图(a)图（c）图（b)在使用螺纹环规或塞规时,应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞）规，但应保证其精度。
对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查,如图(b)示。
2．用螺纹千分尺测量螺纹千分尺是用来测量螺纹中径的，如图(c）示，一般用来测量三角螺纹，其结构和使用方法与外径千分尺相同，有两个和螺纹牙形角相同的触头，一个呈圆锥体，一个呈凹槽。
有一系列的测量触头可供不同的牙形角和螺距选用。
测量时，螺纹千分尺的两个触头正好卡在螺纹的牙形面上，所得的读数就是该螺纹中径的实际尺寸.图(d）3．用齿厚游标卡尺测量齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。
测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β,并作少量摆动。
这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚Sn。
蜗杆（或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来:Sn=t*cosβ基中：Sn：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角例1如何用齿厚游标卡尺对模数mn＝6、头数K＝2、外径da ＝80mm的蜗杆进行测量？解在测量时应先算出：蜗杆周节 t ＝mn＊π＝6*3.142＝18.852mm蜗杆导程 L＝t*k＝18。
第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm1 cm012345678910 mm2、英制计量：（8进制）×25.4 =9.52''1英寸=8英分1英寸=25.4 mm3/81/163/165/167/169/1611/1613/1615/1601/81/43/81/25/83/47/8 1 inch以下的产品用番号来表示其称呼径，如：''3、1/44#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：1B2B3B内螺纹基本中径3A外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。
1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H 和h的基本偏差为零。
G的基本偏差为正值，e、f和g的基本偏差为负值。
如图所示：公差GH内螺纹偏差基本中径外螺纹f g he1、H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。
G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g 的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。
（三）、螺纹标记M10×1–5g 6g M10×1–6H顶径公差代号中径和顶径公差代号（相同）中径公差代号三、机械螺纹的主要几何参数：（一）、大径/牙外径（D、d）：为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。
螺纹大径基本代表螺纹尺寸的公称直径。
（二）、中径（D2、d2）：D2=d2=D（d）－2x3H/8 ,式中H为原始三角形高：H=（√3 /2）P=0.866025P(60O牙山角);H=0.960491P(55 O牙山角)（三）、小径/牙底径（D1、d1）：为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。
（四）、螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离。
在英制中以每一英寸（25.4 mm）内的牙数来表明牙距（如下表）。
规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M30.50.354# 2.94048M40.70.56# 3.53240M50.80.58# 4.23236M6 1.00.7510# 4.82432M7 1.00.7512# 5.52428M8 1.25 1.00.751/4 6.35202820M10 1.5 1.25 1.05/167.94182418M12 1.75 1.5 1.253/89.53162416M14 2.0 1.5 1.07/1611.11142014M16 2.0 1.5 1.01/212.7132012M18 2.5 2.0 1.59/1614.29121812M20 2.5 2.0 1.55/815.86111811M22 2.5 2.0 1.53/419.05101610M24 3.0 2.0 1.57/822.239149M27 3.0 2.0 1.5125.408128M30 3.5 3.0 2.0（五）、牙型半角（α/2）：牙侧与螺纹轴线的垂线间的夹角，普通螺纹牙型半角为60O/2，韦氏牙（BSW）螺纹牙型半角为55O/2 。
一般木螺丝牙山角度为60 O，尾尖角度60O。
（六）、螺纹旋合长度：为两相配合螺纹，沿螺纹轴方向相互旋合部分的长度。
四、自攻、自钻螺纹的主要几何参数：（一）、大径/牙外径（d1），为螺纹牙顶重合的假想圆柱直径。
螺纹大径基本代表螺纹尺寸的公称直径。
（二）、小径/牙底径（d2）：为螺纹牙底重合的假想圆柱直径。
（三）、牙距（p）：为相邻牙在中经线上对应两点的轴向距离。
在英制中以每一英寸（25.4mm）内的牙数来表明牙距。
下表列举常用规格的牙距（公制）牙数（英制）1、公制自攻牙：规格S T 1.5S T1.9S T2.2S T2.6S T2.9S T3.3S T3.5S T3.9S T4.2S T4.8S T5.5S T6.3S T8.0S T9.5牙距0.50.60.80.9 1.1 1.3 1.3 1.3 1.4 1.6 1.8 1.8 2.1 2.12、英制自攻牙：规格4#5#6#7#8#10#12#14#牙数AB牙2420201918161414A牙24201816151211103、日标墙板钉：规格6#7#8#10#粗牙牙数9998牙距 2.82 2.82 2.82 3.18细牙牙数18161512牙距 1.41 1.59 1.69 2.114、机械螺丝（机械牙）：规格公制（牙距）英制(牙数)M2.5M3M3.5M4M5M6M84#5#6#8#10#1 2#1/4粗牙0.450.50.60.70.8 1.0 1.2404032322424 20细牙0.350.350.350.50.50.75 1.048444036322 8285、钻尾螺丝：钻尾螺丝有CSD（机械牙），BSD（自攻AB牙）两种。
其牙距或牙数可分别参考机械螺丝（CSD牙）和自攻螺丝（BSD牙）。
（四）、牙山角度和尾尖角度：牙山角为牙侧与牙侧间的夹角、尾尖角为螺纹未端尖角。
1、自攻牙：牙山角度为60O，尾尖角度为45 O±5 O。
2、墙板钉：牙山角度为60O，（也可依客户要求生产，如45 O±5 O）尾尖角度为25 O±3O。
3、夹板钉：（Chip board screws）牙山角度为40 O±3 O，尾尖角度为25O±3 O 或34O±3O（客户特殊要求）。
4、钻尾螺丝：牙山角度为60 O±5 O，尾部针对不同规格的产品选用不同型号的夹尾针，夹尾的主要几何参数为夹尾径和伸出量。
第三章材料一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
（一）碳钢。
我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%≤0.25% 国内通常称为A3钢。
国外基本称为1008，1015，1018，1022等。
主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。
（注：钻尾钉主要用1022材料。
）2、中碳钢0.25%<C%≤0.45%国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。
主要用于8级螺母、8.8级螺栓及8.8级内六角产品。
3、高碳钢C%>0.45%。
目前市场上基本没使用4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。
芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不锈钢。
性能等级：45，50，60，70，80主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。
A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。
C1，C2，C4铁素体不锈钢。
18%Cr 镦锻性较好，耐腐蚀性强于马氏体。
目前市场上进口材料主要是日本产品。
按级别主要分SUS302、SUS304、SUS316。
（三）铜。
常用材料为黄铜…锌铜合金。
市场上主要用H62、H65、H68铜做标准件。
二、碳钢产品所使用的盘元：序号种类可选用的材质1 4.8级六角螺栓1008K 1010 1015K2 6.8级六角螺栓1032 1035 1040 CH38F 103938.8级六角螺栓1035ACR(M10以下)1040ACR（M12以上）CH38F 1045ACR 1039 10B21 10B33 10B3848.8级内六角螺栓CH38F 1039 10B21（M10-M12）10B33 （M14）10B38（M12-M24）10B21510.9级六角螺栓1045ACR10B386│8│级螺帽1008K 101078级螺帽1015(M<16) CH38F (M≥16)810级螺帽CH38F 1039 10B21 10B33912级螺帽1039 10B21 10B33 10B3810马车螺丝1008 1010 101511六角缘凸螺栓CH38F 1039 10B21 10B33 10B3812六角木螺丝1008K101013自攻钉、墙板钉钻尾钉、夹板钉10181022CH22A14机螺钉家俱螺丝10081010三、材料中各类元素对钢的性质的影响：1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。
2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。
即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。
并会影响电镀时镀层的控制。
3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。
4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。
