高中物理__串联电路和并联电路

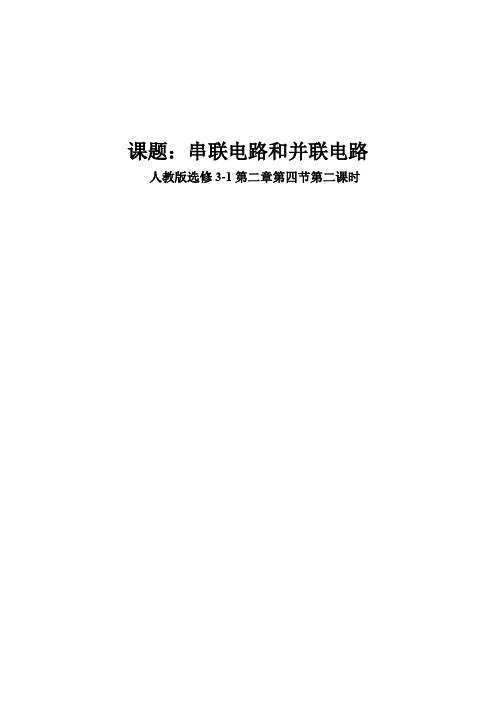

课题：串联电路和并联电路人教版选修3-1第二章第四节第二课时课题：串联电路和并联电路人教版选修3-1第二章第四节第二课时一、教学目标知识与技能：掌握串、并联电路中电流、电压、电阻的关系。

经历电表的改装过程，进一步掌握欧姆定律。

过程与方法：通过自主探究、自主合作、相互交流，从具体事例中归纳出物理概念，使学生充分体会知识的发现过程，并渗透由特殊到一般，由具体到抽象的物理思想方法。

情感态度与价值观：使学生体会物理的理性与严谨，了解物理来源于实际，应用于实际的唯物主义思想，培养学生对新知识的科学态度，勇于探索和敢于创新的精神。

二、教学重点：教学重点：串、并联电路中电流、电压、电阻的关系教学难点：电流表、电压变的改装原理及应用。

三、教学方法与手段教学方法：诱思探究教学法学习方法：自主探究、观察发现、合作交流、归纳总结。

教学手段：多媒体辅助教学四、教学过程环节教学设计设计说明创设情景，导复习回顾：串、并联电路电流、电压、电阻的特点。

活跃课堂气氛，学生的热情被充分地调动，从而也引起学生的无意注意，在不知不觉中进入教师设计的教学情景中，为本节课的学习做有利的准备。

入新课师生互动，探究新知探究一：（1）什么是表头，表头又如何读出相对应的电压值。

（2）请学生自行阅读课本了解相关概念，为新课做好准备。

问题：结合实验结论与课本导读，思考改装的原理以及出现的现象？在满足学生的好奇之前让学生对相关实验结果分析，目的是让学生进一步体验独立重复试验模型，并得出其特征,使定义的提出水到渠成。

师生互动，探究新知（二）形成概念一、相关概念：本节表头的相关概念：表头就是一个电阻，遵从欧姆定律，不同于其他电阻的是，通过表头的电流是可以从刻度盘上读出来的。

举例说明清晰明了。

二、改装原理：改装成电压表，改装成大量程的电流表。

引导学生合作探索新知识，符合“学生为主体，老师为主导”的现代教育观点，也符合学生的认知规律。

同时突出本节课重点，也突破了难点。

串联电路和并联电路知识点一：串联和并联电路的特点 限流电路与分压电路一、串联电路和并联电路1．串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示． 2．并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式，如图乙所示．二、串联电路、并联电路的特点技巧点拨一、对串、并联电路的理解 1．串联电路中的电压分配串联电路中各电阻两端的电压跟它们的阻值成正比，即U 1R 1＝U 2R 2＝…＝U n R n ＝UR 总＝I .2．并联电路中的电流分配并联电路中通过各支路电阻的电流跟它们的阻值成反比，即I 1R 1＝I 2R 2＝…＝I n R n ＝I 总R 总＝U .3．串、并联电路总电阻的比较二、滑动变阻器的两种接法例题精练1．（连云港期末）如图所示是有两个量程的电压表的内部电路图，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V。

已知电流表的内阻R为50Ω，满偏电流为10mA，则电阻R1、R2的值分别为（）A．1450Ω，250ΩB．1200Ω，250ΩC．250Ω，1450ΩD．250Ω，1200Ω2．（兴庆区校级期末）如图所示，有一个表头G，满偏电流I g＝500mA，内阻R g＝200Ω，把它改装为有1A和10A两种量程的电流表，则R2的阻值为（）A．R2＝5ΩB．R2＝10ΩC．R2＝15ΩD．R2＝20Ω随堂练习1．（新北区校级期末）如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（）A．1：2B．2：1C．2：3D．3：22．（会宁县期末）三个电阻之比为R1：R2：R3＝1：2：5，将这三个电阻并联，则通过这三支路的电流强度I1：I2：I3之比为（）A．1：2：5B．5：2：1C．10：5：2D．2：5：10 3．（隆德县期末）如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V 知识点二：电表改装一、小量程电流表G的三个参量1．电流表的内阻：表头的电阻R g叫作电流表的内阻．2．满偏电流：指针偏到最大刻度时的电流I g叫作满偏电流．3．满偏电压：表头通过满偏电流时，加在它两端的电压U g叫作满偏电压．二、电表改装原理1．电压表改装：将表头串联一个较大电阻，如图所示：2．电流表改装：将表头并联一个较小电阻，如图所示：技巧点拨一、电压表、电流表的改装及其特点分压分流二、电流表的内接法和外接法1．两种接法的比较电压表示数：电压表示数：U＝U2.电流表内、外接的选择方法(1)直接比较法：当R x≫R A时，采用内接法，当R x≪R V时，采用外接法，可记忆为“大内小外”．(2)公式计算法当R VR x<R xR A即当R x＞R A R V时，用电流表内接法，当R VR x>R xR A即当R x＜R A R V时，用电流表外接法，当R x＝R A R V时，两种接法效果相同．(3)试触法：如图，把电压表的可动接线端分别试接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．例题精练1．（如皋市月考）一个表头的内阻为200Ω，满偏电流为2mA.要把它改装为量程0～0.6A的电流表，需（）A．串联6.7Ω的电阻B．串联0.67Ω的电阻C．并联6.7Ω的电阻D．并联0.67Ω的电阻2．（瑶海区月考）某同学在探究电表改装时，取了两个满偏电流均为I g＝1mA、内阻r g＝30Ω的表头，分别改装成量程为0～3V的电压表和量程为0～0.6A的电流表，下列操作正确的是（）A．改装成电压表应并联一个2790Ω的定值电阻B．改装成电压表应串联一个2970Ω的定值电阻C．改装成电流表应并联一个0.5Ω的定值电阻D．改装成电流表应串联一个0.05Ω的定值电阻随堂练习1．（河南月考）某同学为探究电表的改装，设计了如图所示的实验电路。

4串联电路和并联电路1．串联电路和并联电路的电流串联电路各处的电流相等，即I＝I1＝I2＝…＝I n。

并联电路的总电流等于各支路电流之和,即I＝I1＋I2＋…＋I n.2．串联电路与并联电路的电压串联电路两端的总电压等于各部分电路电压之和,即U＝U1＋U2＋…＋U n。

并联电路的总电压与各支路电压相等，即U＝U1＝U2＝…＝U n。

3．串联电路和并联电路的电阻串联电路的总电阻等于各部分电路电阻之和，即R＝R1＋R2＋…＋R n。

并联电路总电阻的倒数等于各支路电阻的倒数之和,即错误!＝错误!＋错误!＋…＋错误!。

夜晚，城市的高大建筑物上张灯结彩，这些灯忽明忽暗,闪烁不停，把城市打扮得分外美丽,如图所示．如果一串灯中的一个灯泡损坏后，整串灯就不亮了，为什么一个灯泡损坏后整串灯就不亮了呢？提示：因为它们是串联关系．4．电压表和电流表（1)电流表G（表头)主要参数有三个:①电流表G的电阻R g，通常叫做电流表的内阻．②指针偏转到最大刻度时的电流I g,叫做电流表G的满偏电流,也叫电流表G的电流量程．③电流表G通过满偏电流时，加在它两端的电压U g叫做满偏电压,也叫电压量程．由欧姆定律U g＝I g R g可知，电流表G的满偏电流和满偏电压一般都比较小．（2)当改成量程为U的电压表时,应串联一个电阻R，因为串联电阻有分压作用，因此叫分压电阻，电压表的总电阻:R V＝R g＋R.(3）当改成量程为I的电流表时，应并联一个电阻R，因为并联电阻有分流作用,因此叫分流电阻，电流表的总电阻为R A＝错误!。

用相同的电流表G改装的电压表V和电流表A，分别测量电压和电流时，指针偏角均为满刻度的错误!,试问这两种情况下表头G两端的电压和通过的电流是否相等？提示：因为是相同的电流表改装的电压表和电流表，指针偏角相同，说明通过的电流I 相同，所以表头G两端的电压（U＝IR g)也相同．考点一对串并联电路的分析1．串联电路的分压作用在串联电路中,电流处处相等，如图所示，由欧姆定律知U1＝I1R1，U2＝I2R2，…，U n＝I n R n，而I1＝I2＝…＝I n，所以有错误!＝错误!＝…＝U nR n，故串联电路各电阻分得的电压与阻值成正比．2．并联电路的分流作用在并联电路里，各支路两端的电压相等，如图所示，由欧姆定律U1＝I1R1,U2＝I2R2，…，U n＝I n R n，而U1＝U2＝…＝U n，所以有I1R1＝I2R2＝…＝I n R n,故并联电路中通过各支路电阻的电流跟它们的阻值成反比．3．并联电路总电阻的讨论（1）并联电路的总电阻小于任意一个支路的电阻;（2）n个阻值相等的电阻并联，总电阻为一个电阻的n分之一;(3)当一个很大的电阻与一个很小的电阻并联时，总电阻更接近于小电阻；(4)若并联的支路增多时，总电阻将减小；(5）若增大某一个支路电阻，则总电阻随之增大．（1)无论串联、并联还是混联,只要其中一个电阻增大，总电阻一定增大；只要其中一个电阻减小，总电阻一定减小．(2)电阻串联起分压作用，电阻并联起分流作用．（3）若并联的支路增多时总电阻将减小．【例1】如图所示的电路中,R1＝8 Ω，R2＝4 Ω,R3＝6 Ω，R4＝3 Ω。

高中物理七大电路图
1.串联电路图：将多个电器依次连接起来，电流经过每个电器时电压逐渐降低，电阻总和等于各电器电阻之和。

2. 并联电路图：将多个电器并排连接起来，电流在各电器中分流，每个电器电压相等，电阻总和为各电器电阻倒数之和的倒数。

3. 电容充放电电路图：通过充电电路将电容器充满电，然后通过放电电路释放电容器中的电荷，电容器电荷随时间变化的曲线为指数函数。

4. 交流电路图：表示交流电源、电感、电容在交流电路中的连接方式，电流随时间变化呈正弦函数，在电阻、电感、电容中的响应不同。

5. 三极管放大电路图：利用三极管的放大作用，将输入信号放大，输出信号为输入信号的倍数，常用于电子放大器、收音机等。

6. 逻辑门电路图：由逻辑门(与门、或门、非门等)和开关组成，用于数字电路中的逻辑运算。

7. 数字时钟电路图：由计数器、分频器、显示器等组成，可以实现时间的定时、计数等功能。

- 1 -。

高中物理串联电路和并联电路教案一、教学目标1. 让学生理解串联电路和并联电路的概念，掌握它们的连接方式和特点。

2. 让学生掌握串并联电路的电流、电压规律，能运用串并联电路的规律分析实际问题。

3. 培养学生运用物理知识解决生活问题的能力，提高学生的实践能力。

二、教学内容1. 串联电路1.1 串联电路的概念1.2 串联电路的特点1.3 串联电路的电流规律1.4 串联电路的电压规律2. 并联电路2.1 并联电路的概念2.2 并联电路的特点2.3 并联电路的电流规律2.4 并联电路的电压规律三、教学重点与难点1. 教学重点：串联电路和并联电路的概念、特点、电流规律和电压规律。

2. 教学难点：串并联电路电流、电压规律的理解和应用。

四、教学方法1. 采用问题驱动法，引导学生通过观察、分析、讨论，探索串并联电路的规律。

2. 利用实验器材，进行实际操作，让学生在实践中掌握串并联电路的知识。

3. 采用案例分析法，让学生分析实际生活中的串并联电路应用，提高学生的应用能力。

五、教学步骤1. 引入新课：通过生活中常见的电路图片，引导学生思考电路的连接方式，激发学生的学习兴趣。

2. 讲解串联电路：介绍串联电路的概念、特点，演示串联电路的电流、电压规律。

3. 讲解并联电路：介绍并联电路的概念、特点，演示并联电路的电流、电压规律。

4. 实验操作：让学生利用实验器材，自行搭建串并联电路，观察电流、电压的变化，巩固所学知识。

5. 案例分析：分析实际生活中的串并联电路应用，提高学生的应用能力。

6. 课堂小结：对本节课的内容进行总结，强化学生的记忆。

7. 布置作业：设计具有针对性的作业，巩固所学知识。

六、教学评估1. 课堂提问：通过提问了解学生对串并联电路概念、特点、电流电压规律的理解程度。

2. 实验报告：评估学生在实验操作中的表现，以及对实验现象的观察和分析能力。

3. 作业完成情况：检查学生对课堂所学知识的掌握，以及对实际问题分析的能力。

高中物理《串联电路和并联电路》教案
一、教学目标
1．了解串联和并联电路电流、电压和电阻的关系，认识电表的改装方式，能推导其量程。

2．通过分析类比推导改装电表的过程，建立知识之间的联系，提高归纳总结的能力。

3．在推理的过程中深化了物理知识，提升乐于学习的品质，同时体会成功的喜悦。

二、教学重难点
【重点】串并联电路电流、电压、电阻的关系和电表的改装方法。

【难点】电表改装的方法及量程的推导。

三、教学过程
（一）新课导入
教师提出问题：
如果把两个电阻R1、R2串联或并联后看成一个电阻，这个电阻跟R1、R2具有怎样的关系?由此引出《串联电路和并联电路》。

（二）新课讲授
1．串、并联电路中的电流和电压
教师带领学生复习串、并联电路中电流、电压的特点。

学生回忆并回答：串联电路中的电流处处相等；并联电路的总电流等于各支路电流之和；串联电路两端的总电压等于各部分电路两端电压之和；并联电路的总电压与各支路电压相等。

2．串、并联电路中的电阻
教师结合导入时的问题，即两个电阻R1、R2串联或并联起来接到电路里，作为一个整体，它相当于一个电阻R，则这个电阻的大小与原来两个电阻的大小有什么关系?。

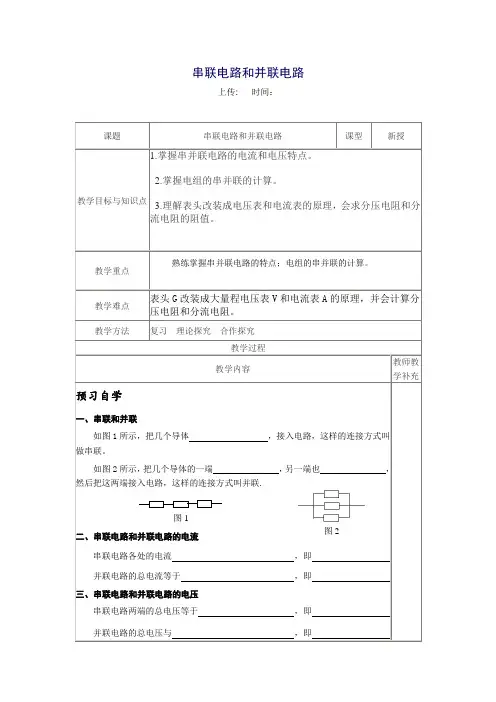

图1图2 串联电路和并联电路上传: 时间：课题 串联电路和并联电路 课型 新授教学目标与知识点 1.掌握串并联电路的电流和电压特点。

2.掌握电组的串并联的计算。

3.理解表头改装成电压表和电流表的原理，会求分压电阻和分流电阻的阻值。

教学重点 熟练掌握串并联电路的特点；电组的串并联的计算。

教学难点表头G 改装成大量程电压表V 和电流表A 的原理，并会计算分压电阻和分流电阻。

教学方法 复习 理论探究 合作探究教学过程教学内容 教师教学补充预习自学一、串联和并联如图1所示，把几个导体 ，接入电路，这样的连接方式叫做串联。

如图2所示，把几个导体的一端 ，另一端也 ，然后把这两端接入电路，这样的连接方式叫并联.二、串联电路和并联电路的电流串联电路各处的电流 ，即 并联电路的总电流等于 ，即三、串联电路和并联电路的电压串联电路两端的总电压等于 ，即 并联电路的总电压与 ，即四、串联电路和并联电路的电阻串联电路的总电阻等于，即并联电路总电阻的倒数等于，即五、电流计1、作用：2. 三个主要参数：3.电路图符号：合作探究一、电流表（G）改装成电压表例1: 有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。

要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？二、电流表G改装成大量程电流表例2.有一个电流表G，内阻Rg=25 Ω，满偏电流Ig=3mA。

要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？总结：1.若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联Ω的电阻2.若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联Ω的电阻三、伏安法测电阻伏安法测电阻的原理是部分电路欧姆定律(R=IU)。

测量电路可有电流表外接或内接两种接法，如图甲、乙两种接法都有误差，测量值与真实值的关系为甲图中R外R x乙图中R内R x为减小测量误差，可先将待测电阻的粗约值与电压表、电流表内阻进行比较，若R x﹤﹤R V时，宜采用电流表外接法（甲图）；若R x﹥﹥R A时，宜采用电流表内接法（乙图）.四、滑动变阻器的连接例3. 用最大阻值为28 Ω的滑动变阻器控制一只“6V，3W”灯泡的发光程度，分别把它们连成限流和分压电路接在9V的恒定电压上，求两种电路中灯泡的电流、电压调节范围。
