《工程制图》期末试卷1.标注平面图形的尺寸（10分）
2.参考立体图，补画三视图中的漏线（10分）
3.参考立体图，补画三视图中的漏线（10分）
4.求平面图形的实形（10分）
5.补画左视图（10分）
6.补全主视图和左视图上的漏线（10分）
7.已知主视图与俯视图，补画左视图（10分）
8.补画主视图上的漏线（10分）
9.补画主视图和左视图上的漏线（10分）
10.标注组合体的尺寸（1：1从图中量取尺寸）（10分）
《工程制图》试卷答案1.解题过程和步骤：
2.解题过程和步骤
3.解题过程和步骤
4.解题过程和步骤
5.解题过程和步骤
6.解题过程和步骤：
7.解题过程和步骤：
8.解题过程和步骤：
9.解题过程和步骤：
10.解题过程和步骤：。
工程制图期末复习试题
一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)
4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。
（）
5
3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x
五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
七、补全圆柱被截切后的侧面投影。
（保留作图线）
八、补全相贯线正面投影。
（保留作图线）
九、补画机件三视图所缺的线条。
（保留作图线）
十三、将主视图改为改为适当的全剖视图。
十四、在中间的图形上，将主视图合适的地方改为全剖视图。
工程制图期末复习试题
一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)
4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。
（）
5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。
3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x
z
y H y W
(b')
a'
五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
八、补全相贯线正面投影。
（保留作图线）
九、补画机件三视图所缺的线条。
（保留作图线）
十三、将主视图改为改为适当的全剖视图。
十四、在中间的图形上，将主视图合适的地方改为全剖视图。
《工程制图》期末复习资料一、单项选择题1、不属于建筑平面图的是（）A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面图2、两相交的立体的表面的交线称为（）。
A.相交线B.平行线C.相贯线D.垂线3、图样上的尺寸数字代表的是（）A.实际尺寸B.图线的长度尺寸C.随比例变化的尺寸D.其他4、工期索赔中的比例计算法适用于()情况。
A.变更施工顺序B.加速施工C.工程量额外增加D.删减工程量5、一个工厂或一所学校是（）。
A.单位工程B.单项工程C.建设项目D.分部工程6、投影可以分为两大类，中心投影和（）。
A.平行投影B.垂直投影C.水平投影D.正面投影7、下列不属于基本标注类型的标注是( ) 。
A.线性标注B.快速标注C.对齐标注D.基线标注8、在世界银行规定的项目总建设成本中，属于项目直接建设成本的是（）。
A.土地征购费B.开工试车费C.施工管理现场人员的薪金D.生产前的勘测费用9、建筑物外墙以内各层面积之和称为（）。
A.总面积B.室内面积C.建筑面积D.占地面积10、总概算由（）部分组成。
A.编制说明和总概算表B.编制说明和单位工程预算表C.总概算计算书和建安工程计算表D.单项工程概算书和工程量计算书11、填充不得穿越尺寸数字,不可避免时。
应该是（）A.图线断开B.二者重合C.省略标注D.前述均可答案12、建筑施工图上一般注明的标高是( )。
A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上的说明13、在制图中,把光源称为投射中心;表示光源的称为投射线;落影的平面称为( )。
A.投影B.投影面C.投射法D.投影图14、侧面投影和正面投影应满足（）的投影规律。
A.长对正B.高平齐C.宽相等D.长宽高都相等15、详图索引符号为圆圈内的3表示( )。
A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号二、判断题1、要生成用户需要的目标数据，需要对数据进行不断的再加工（）。
工程制图期末综合复习题一、单项选择题1.绘制物体假想轮廓线，所用的图线名称是( )。
A.细实线B.虚线C.点划线D.双点划线2.若空间一点位于某一坐标轴上，则该点的三个坐标值（）A.均不为0B.只有一个为0C.必有两个为0D.必有三个为03.若同时有粗实线、虚线、点划线和细实线重合在一起时，应优先画（）A.粗实线B.虚线C.点划线D.细实线4.已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是( )。
5.表示直线是投影面垂直线的图是( )。
6.表示正平线的正确投影是（）7．下列图中，正确表示正平面投影的图是（）8.圆球表面上A点的正确空间位置是（）A．左、前、下方B．右、前、下方C．左、后、下方D．右、后、上方9.在圆柱表面上的点是（）10．截平面倾斜于圆柱的轴线与圆柱相交,截平面与圆柱的交线是（）A．圆B．矩形C．双曲线D．椭圆11.当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）A.直线B.圆C.椭圆D.双曲线12．下列四组视图中，正确的一组视图是（）13.在下列四组视图中，正确的一组视图是( )。
14.在下列四组视图中,正确的一组视图是（）15.下列四组视图中，尺寸标注正确的一组视图是（）16．下列四组视图中，正确的一组视图是（）17.正确的A-A剖面图是（）18.在下列四组视图中，正确的一组视图是（）19.零件上沉孔的长度方向定位尺寸正确的注法是（）20．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B21．下列图中，螺孔尺寸标注正确的图是（ ）22.下图中表面粗糙度代号标注正确的是( )。
23．尺寸公差指的是（ ） A ．允许的尺寸变动量 B ．加工时产生的尺寸误差 C ．加工时出现的尺寸偏差 D ．尺寸的极限大小24.若轴的尺寸为025.0050.040--φ,在实际生产中，合格的尺寸是( )。
A.φ40B. φ39.985C. φ39.965D. φ39.94525.表示基孔制配合的是（ ） A.67h G B.67h K C.67n F D.67n H二、已知直线AB 的两面投影。

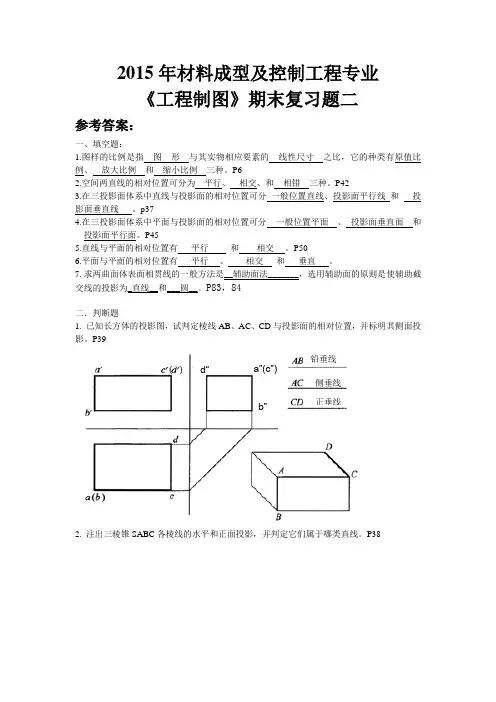

2015年材料成型及控制工程专业 《工程制图》期末复习题二
参考答案：
一、填空题：
1.图样的比例是指 图 形 与其实物相应要素的 线性尺寸 之比，它的种类有原值比例、 放大比例 和 缩小比例 三种。
P6
2.空间两直线的相对位置可分为 平行、 相交、和 相错 三种。
P42
3.在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。
p37
4.在三投影面体系中平面与投影面的相对位置可分 一般位置平面 、 投影面垂直面 和投影面平行面。
P45
5.直线与平面的相对位置有_ 平行 ___和__ 相交_ _。
P50
6.平面与平面的相对位置有_ 平行_ _、__ 相交 _和_ 垂直___。
7.求两曲面体表面相贯线的一般方法是__辅助面法_______，选用辅助面的原则是使辅助截交线的投影为_直线__和___圆__。
P83，84
二．判断题
1. 已知长方体的投影图，试判定棱线AB 、AC 、CD 与投影面的相对位置，并标明其侧面投影。
P39
2. 注出三棱锥SABC 各棱线的水平和正面投影，并判定它们属于哪类直线。
P38
铅垂线
侧垂线
正垂线
a”(c”)b” d“
3. 判定下列直线的相对位置（平行、相交、相错）。
三．补全穿空三棱柱的水平投影和侧面投影。
一般位置直线正平线
侧平线
s”
b”
c“
a“b s
c
a
平行
相错
平行
相交
相错
相错相错相错
四、补画组合体的第三视图（28 分）。
