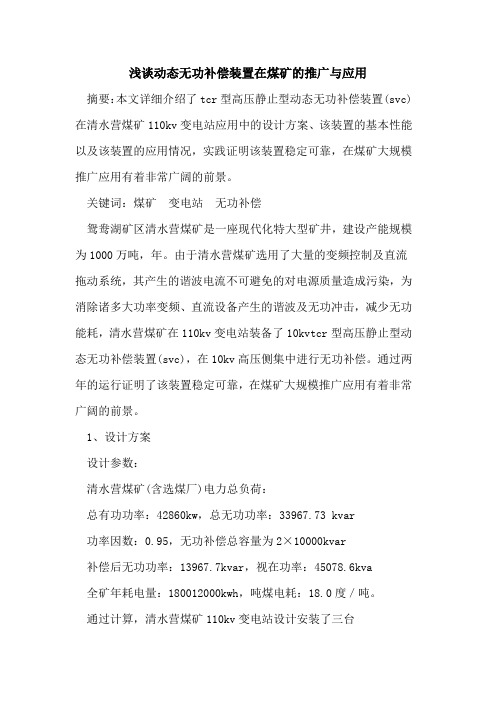

浅谈动态无功补偿装置在煤矿的推广与应用摘要：本文详细介绍了tcr型高压静止型动态无功补偿装置(svc)在清水营煤矿110kv变电站应用中的设计方案、该装置的基本性能以及该装置的应用情况，实践证明该装置稳定可靠，在煤矿大规模推广应用有着非常广阔的前景。
关键词：煤矿变电站无功补偿鸳鸯湖矿区清水营煤矿是一座现代化特大型矿井，建设产能规模为1000万吨，年。
由于清水营煤矿选用了大量的变频控制及直流拖动系统，其产生的谐波电流不可避免的对电源质量造成污染，为消除诸多大功率变频、直流设备产生的谐波及无功冲击，减少无功能耗，清水营煤矿在110kv变电站装备了10kvtcr型高压静止型动态无功补偿装置(svc)，在10kv高压侧集中进行无功补偿。
通过两年的运行证明了该装置稳定可靠，在煤矿大规模推广应用有着非常广阔的前景。
1、设计方案设计参数：清水营煤矿(含选煤厂)电力总负荷：总有功功率：42860kw，总无功功率：33967.73 kvar功率因数：0.95，无功补偿总容量为2×10000kvar补偿后无功功率：13967.7kvar，视在功率：45078.6kva全矿年耗电量：180012000kwh，吨煤电耗：18.0度／吨。
通过计算，清水营煤矿110kv变电站设计安装了三台sfz10-m-31500/110±8×1.25％/10.5主变压器，容量为31500kva，进线电压110kv，二次侧输出电压10.5kv。
一次侧两回进线接线方式为双母线分段式，二次侧三回进线接线方式为单母线分三段接线。
两套10kv静止型动态无功补偿装置(svc)分别挂接在10kvⅰ、ⅲ段母线上，每套svc装置的tcr部分有效补偿容量为10.5mva，fc部分设置3次、5次、7次共三组单调谐串联谐振滤波器，每套svc装置占用4台出线柜2、装备tcr+fc型svc装置的目的装备svc装置主要实现3个目的：(1)抑制电压波动，减少电压波动冲击，确保用电安全。

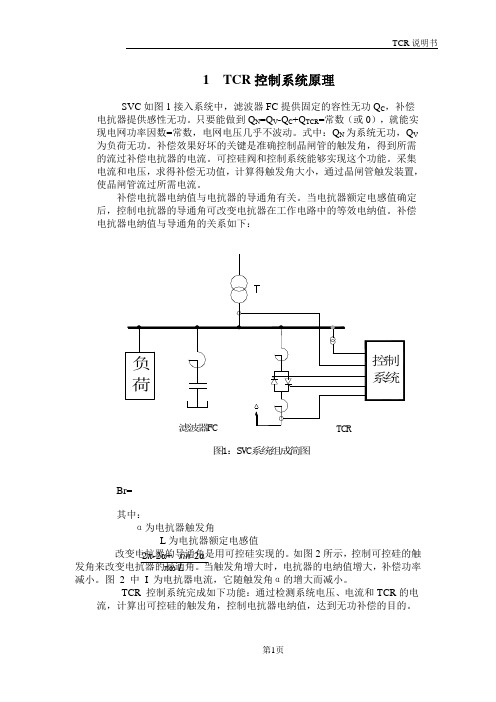

1 TCR 控制系统原理SVC 如图1接入系统中，滤波器FC 提供固定的容性无功Q C ，补偿电抗器提供感性无功。
只要能做到Q N =Q V -Q C +Q TCR =常数（或0），就能实现电网功率因数=常数，电网电压几乎不波动。
式中：Q N 为系统无功，Q V 为负荷无功。
补偿效果好坏的关键是准确控制晶闸管的触发角，得到所需的流过补偿电抗器的电流。
可控硅阀和控制系统能够实现这个功能。
采集电流和电压，求得补偿无功值，计算得触发角大小，通过晶闸管触发装置，使晶闸管流过所需电流。
补偿电抗器电纳值与电抗器的导通角有关。
当电抗器额定电感值确定后，控制电抗器的导通角可改变电抗器在工作电路中的等效电纳值。
补偿电抗器电纳值与导通角的关系如下：Br=其中：α为电抗器触发角L 为电抗器额定电感值改变电抗器的导通角是用可控硅实现的。
如图2所示，控制可控硅的触发角来改变电抗器的导通角。
当触发角增大时，电抗器的电纳值增大，补偿功率减小。
图 2 中 I 为电抗器电流，它随触发角α的增大而减小。
TCR 控制系统完成如下功能：通过检测系统电压、电流和TCR 的电流，计算出可控硅的触发角，控制电抗器电纳值，达到无功补偿的目的。

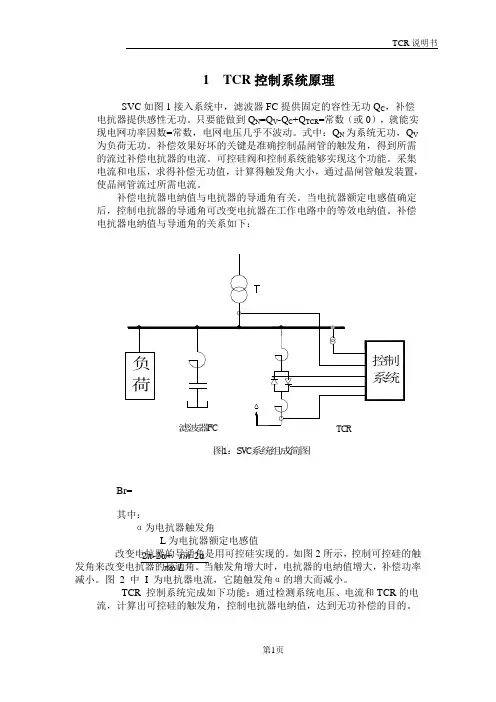

2π-2α+sin 2απωL负荷图1：SVC系统组成简图滤波器FC控制系统TCR对于不对称负荷，应用分相调节。
TCR 分相调节的理论基础为STEINMETZ 理论，此理论的前提是系统电压为平衡对称的。
从这个前提出发，补偿后理论上负荷是纯有功、平衡的。
STEINMETZ 理论给出多种补偿表达形式，本系统采用无功功率平均值表示的补偿电纳公式：B r ab = ³ （V bc ³i a （l ）+V ca ³i b （l ）-V ab ³i c （l ））dtB r bc = ³ （V ca ³i b （l ）+V ab ³i c （l ）-V bc ³i a （l ））dt （1）B r ca = ³ （V ab ³i c （l ）+V bc ³i a （l ）-V ca ³i b （l ））dt其中：B r ab ，B r bc ，B r ca 分别为△形连接的补偿电抗器电纳值 V 为系统电压有效值V ab ，V bc ，V ca 为系统线电压瞬时值 i a(l)， i b(l)，i c(l)为负荷电流瞬时值T 为采样周期10ms TCR 的分相调节控制系统能做到补偿后各项指标均达到国家标准，并满足用户要求。
国家标准《静止式动态无功补偿装置功能特性》征求意见稿编制说明2005年7月一、概述国家标准《静止式无功功率补偿装置(SVC)功能特性导则》被列入了2003年国家标准制修订计划，计划编号为20032411-T-469。
完成年限2005年。
本标准由国家标准化管理委员会提出；全国电压电流等级和频率标准化技术委员会（以下简称“标委会”）归口并负责起草。
本标准主要起草单位：本标准主要起草人：本标准参加起草单位：本标准参加起草人：为了保证标准质量，特别邀请西安交通大学夏道止教授、王兆安教授、清华大学陈建业教授、中国电力科学研究院林海雪教授级高工（兼）、全国电力电子学标委会秘书处周观允教授级高工（兼）担任标准编制工作组顾问。
1 标准项目的提出和编制过程该项目是在全国电压电流等级和频率标委会委员、鞍山荣信电力电子有限公司左强总经理的提议下，于2001年初和《静止式动态无功补偿装置(SVC) 现场试验导则》国家标准项目一起，向国家标准委提出立项申请，2003年底被批准立项的。
2004年第1季度，标委会秘书处研究确定：成立以全国电压电流等级和频率标委会秘书处、全国电力电子学标委会秘书处、中国电力科学研究院、西安领步电能质量研究、鞍山容信电力电子有限公司为主要起草单位的标准编制工作组；随着工作的进一步开展，还将扩展供电、用电、设备及其主要部件制造行业的工程技术人员参加标准编制工作。
根据2004年6月23日国家标准委高新技术部有关“无功补偿装置”国家标准规划及制定工作会议精神，两项《静止式动态无功补偿装置(SVC)》国家标准的制定过程中将积极吸收相关行业和单位的意见。
2004年12月21-23日，于北京召开了主要起草人和顾问工作扩大会议。
会议就采用美国IEEE相应标准的基本原则达成以下共识：——本标准不是等同、也不是修改采用，但鉴于美国IEEE 1303：1994相应标准的框架和技术内容有一定价值，因此在编制我国标准时应作为主要参考文件；关键是要保证国家标准的先进性，提高产品竞争力，技术内容可适当超前以指导科研；——标准的适用范围要突破美国IEEE相应标准，涵盖输电和配电系统；——保持立项时的标准名称，暂不改变；——标准中，对实现产品性能的方法（例如冷却方式）不应强行做推荐性规定；——该标准在编制过程中，要注意与国家标准《静止式动态无功补偿装置现场试验》的编制工作的密切协调；——标准内容不应与现行国家标准发生矛盾；——编制标准时应注意充分研究现正在编制的相关电力行业标准和可控硅阀国家标准。
静止型动态无功补偿装置（SVC）在厂矿企业的应用摘要：svc装置目前已广泛应用于冶金、电力、铁路等行业，如果发现运行中高压开关柜有发热现象，应检查柜内铜排连接处是否接触好，可采取涂导电脂等措施减少接触电阻。
关键词：svc装置原理应用中图分类号：u46 文献标识码：a 文章编号：1672-3791（2012）10（b）-0083-011 静止型动态无功补偿装置（svc）原理概述svc装置主要由可控支路和固定电容器支路并联而成，其主要应用型式是tcr+fc型：tcr支路功能是通过相控电抗器的电流控制相控电抗器输出的感性无功值ql，fc回路一个功能是提供固定的容性无功功率qc，另一个功能是通过电容器与电抗器的串联支路滤除电弧炉产生的主要高次谐波；电弧炉工作时产生负载感性无功用qfz表示，当svc装置系统参数设计合理时，可以使系统的无功功率qs=qc-qfz（随机变化）-ql（响应受控）=定值或0。
图1为我厂110 kv变电站svc装置原理图。
从图1可以看出，整套svc装置由3台高压开关柜、1组tcr支路、4组fc支路、1台tcr控制柜及配套电力电缆、支架组成。
2 svc装置的作用目前国内在用的svc成套装置达1000套以上，广泛应用于冶金、电力、煤炭、电气化铁路、有色冶金、石油化工等行业，应用于工矿企业时其主要作用有以下几点。
（1）滤除电弧炉、中频炉等产生的高次谐波，消除谐波对数控加工设备的干扰。
（2）平抑电弧炉炼钢时引起的电压波动、闪变和电压不平衡，提高供电质量。
（3）快速响应自动跟踪无功，提高功率因数，减少线路功率损耗。
3 svc装置使用效果我厂110 kv变电站6 kv母线为放射式单母线供电，其主要用电设备为数控机床、电焊机、电动机，中频炉，三台10t电弧炉（单台电炉变压器容量为5500 kva），系统未上svc装置前由于电弧炉、中频炉运行时产生2次、3次、4次及4次以上高次谐波，同时引起系统电压波动大，电压闪变严重。
TCR+FC型SVC原理及应用1 引言随着国民经济的发展和现代化技术的进步，电力网负荷急剧增大，对电网感性无功要求也与日惧增。
特别是如可逆式大型轧钢机、炼钢电弧炉等冲击负荷、非线性负荷容量的不断增加，加上普遍应用的电力电子和微电技术，使得电力网发生电压波形畸变，电压波动闪变和三相不平衡等，产生电能质量降低，电网功率因数降低，网络损耗增加等不良影响。
近年发展起来的静止型无功补偿装置(static var compensator，下简称svc)是一种快速调节无功功率的装置，已成功的应于冶金、采矿和电气化铁路等冲击性负荷的补偿上。
而晶闸管控制电抗器型(称t cr型)svc用晶闸管控制线性电抗器实现较快、连续的无功功率调节，由于它具有反应时间快(5~20ms)，运行可靠，无级补偿、分相调节，能平衡有功，适用范围广和价格便宜等优点。
tcr装置还能实现分相控制，有较好的抑制不对称负荷的能力，因而其应用最广。
尤其是在冶金行业中，使用例子也最多。
2 tcr+fc型svc系统的组成及控制原理2.1 系统组成tcr+fc型svc系统的组成如图1所示，一般由tcr、滤波器(fc)及控制系统组成。
通过控制与电抗器串联的两个反并联晶闸的导通角，既可以向系统输送感性无功电流，又可以向系统输送容性无功电流。
该补偿器响应时间快(小于半周波)，灵活性大，而且可以连续调节无功输出，缺点是产生谐波，但加上滤波装置则可以克服。
图1 tcr+fc型svc系统的组成2.2 可调控电抗器相(tcr)产生连续变化感性无功的基本原理如图2(a)所示，u为交流电压。
th1、th2为两个反并联晶闸管，控制这两个晶闸管在一定范围内导通，则可控制电抗器流过的电流i，i和u的基本波形如图2(b)所示。
图2 可调控电抗器相(tcr)产生连续变化感性无功的基本原理α为th1和th2的触发角，则有i=(cosα-cosωt)i的基波电流有效值为:i=(2π-2α+sin2α)式中:v为相电压有效值;ωl为电抗器的基波电抗(ω)。

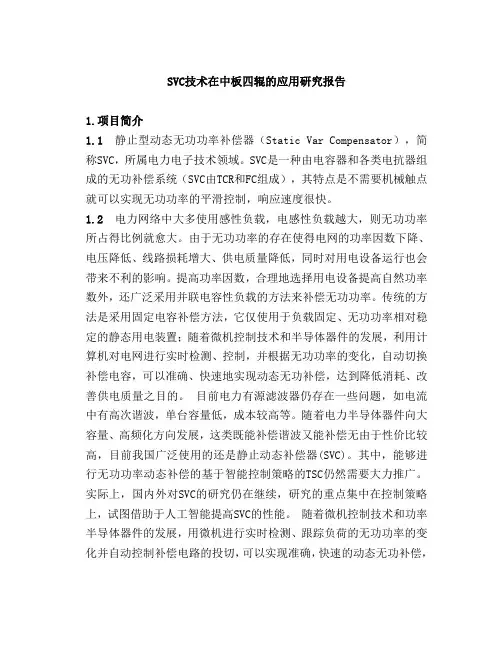

SVC技术在中板四辊的应用研究报告1.项目简介1.1静止型动态无功功率补偿器（Static Var Compensator），简称SVC，所属电力电子技术领域。
SVC是一种由电容器和各类电抗器组成的无功补偿系统（SVC由TCR和FC组成），其特点是不需要机械触点就可以实现无功功率的平滑控制，响应速度很快。
1.2电力网络中大多使用感性负载，电感性负载越大，则无功功率所占得比例就愈大。
由于无功功率的存在使得电网的功率因数下降、电压降低、线路损耗增大、供电质量降低，同时对用电设备运行也会带来不利的影响。
提高功率因数，合理地选择用电设备提高自然功率数外，还广泛采用并联电容性负载的方法来补偿无功功率。
传统的方法是采用固定电容补偿方法，它仅使用于负载固定、无功功率相对稳定的静态用电装置；随着微机控制技术和半导体器件的发展，利用计算机对电网进行实时检测、控制，并根据无功功率的变化，自动切换补偿电容，可以准确、快速地实现动态无功补偿，达到降低消耗、改善供电质量之目的。
目前电力有源滤波器仍存在一些问题，如电流中有高次谐波，单台容量低，成本较高等。
随着电力半导体器件向大容量、高频化方向发展，这类既能补偿谐波又能补偿无由于性价比较高，目前我国广泛使用的还是静止动态补偿器(SVC)。
其中，能够进行无功功率动态补偿的基于智能控制策略的TSC仍然需要大力推广。
实际上，国内外对SVC的研究仍在继续，研究的重点集中在控制策略上，试图借助于人工智能提高SVC的性能。
随着微机控制技术和功率半导体器件的发展，用微机进行实时检测、跟踪负荷的无功功率的变化并自动控制补偿电路的投切，可以实现准确，快速的动态无功补偿，从而达到降低配电线路的线损、改善电网供电质量的目的。
1.3中板厂新建的四辊轧机，上、下辊电机的容量都为5000KW，轧机在工作过程中，轧机的无功冲击负荷，不但会向电网中注入大量的高频谐波，还会引起三相供电不平衡，电压发生较大幅度的波动，危及电网上其它用电设备的使用安全。
TCR型高压静止无功补偿装置 控制系统和晶闸管阀组技术使用说明书0TK.466.8115山东泰开电力电子有限公司二00九年七月1.概述高压静止型动态无功补偿装置（简称SVC）广泛应用于高压、超高压交直流输电系统和冶金、电气化铁道等工业、交通配电网中，其主要作用就是改善供电网运行条件，治理电力公害，提高输、配电系统的可靠性，抑制系统过电压，改善其动态特性，抑制谐波，减少谐波对电能造成的污染和电压闪变，稳定系统电压，快速跟踪无功补偿，提高功率因数。
2.技术参数2.1电气参数a.额定电压：35kV及以下电压等级b.频 率：50HZc.冷却方式：水冷或热管自冷d.晶闸管触发方式：光电触发2.2主要技术特点(1)阀组采用模块化设计，对不同补偿容量的装置采用统一的构造方式；(2)控制方式灵活，可实现三相同时控制、分相控制及三相平衡化等多种控制方式；(3)SVC控制系统抗干扰能力强，经国家权威机构验证，抗干扰能力已达到国标规定的IV级抗扰度要求；(4)控制系统采用基于DSP的全数字控制方式，DSP+MPU的双处理器架构，实现双CPU的相互监督机制，动态响应时间快、控制精度高、编程能力强，控制器响应时间小于10ms，整机跟踪响应时间小于15ms；能确保成套装置的调节控制的速度及可靠性；(5)晶闸管触发方式采用光电触发、高电位板自取能、晶闸管采用BOD过电压保护，系统抗干扰能力强，保护可靠；(6)监控系统采用一体化工作站，采用大屏幕液晶显示器，可提供友好的人机界面，方便SVC系统综合管理和集中控制；资料来源编制校核标准化提出部门审定标记处数更改文件号签字日期批准5.2.1 电源(1)交流电源a.额定电压：220V，允许偏差-15%～+10%b.频率：50Hz，允许偏差±0.5Hzc.波形：正弦，波形畸变不大于5%(2)直流电源a.额定电压：220Vb.允许偏差：-20%～+10%c.纹波系数：不大于5%5.2.2二次回路额定参数(1)额定参数a.交流电流：5Ab.交流电压：100Vc.频率：50Hz(2)功率消耗a.交流电流回路：当IN=5A 时，每相不大于1VA当IN=1A 时，每相不大于0.5VAb.交流电压回路：当额定电压时，每相不大于1VA(3)过载能力a.交流电流回路：1.2倍额定电流，连续工作b.交流电压回路：1.2倍额定电压，连续工作c.直流电源回路：80%～110%额定电压，连续工作5.3结构说明SVC控制系统主要包括：SVC调节装置1台、SVC同步装置1台、SVC触发装置3台、SVC 监控装置3台，另外还包括24V直流电源、转换开关和空气开关等。
磁控式动态无功补偿装置技术原理、优势及适用行业摘要无功补偿有多种形式，基于MCR的动态无功补偿是其中较为先进的一类，磁控电抗器（MCR）利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。
该系统装置具有较高的安全性，运行稳定可靠。
与其他类型的无功补偿装置对比。
此类补偿装置与其它类型的无功补偿装置的区别主要在于磁控电抗器（MCR），因此，该文重点讲述了MCR的基本原理和技术优势，与它类型的无功补偿装置做了技术比较，预测了MSVC技术的发展前景。
关键词：MCR；直流励磁；可控硅；无功功率引言目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。
开关（断路器）投切电容器的调节方式是离散的，不能取得理想的补偿效果。
开关投切电容器所造成的涌流和过电压对系统和设备本身都十分有害。
20世纪80年代以来，基于相控电抗器（TCR）的静止型动态无功补偿器（SVC）在电力系统中投入实际运行。
但由于其投资昂贵，难以推广。
20世纪末，因具有价格便宜、维护方便等优点，基于磁阀式可控电抗器（MCR）的SVC，相继在一些国家电网投入运行，并展示了它的优越性。
磁控电抗器（MCR）型SVC（简称MSVC）装置利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。
一、MSVC装置的基本结构：MSVC装置由补偿（滤波）支路和磁控电抗器（MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功功率）实现无功的柔性补偿。
因与其它各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。
图1动态无功补偿装置（MSVC）一次系统图二、磁控电抗器（MCR）2.1基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁芯，改变铁芯磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。
TCR+FC型SVC静止动态无功补偿装置简介随着国民经济的发展和现代化技术的进步，电力网负荷急剧增大，对电网无功功率的要求与日俱增。
特别是如轧机、电弧炉等冲击、非线性负荷的不断增加，加上电力电子技术的普遍应用，使得电力网发生了电压波形畸变、电压波动闪变和三相不平衡等，产生了电能质量降低、网络损耗增加等不良影响。
因此解决好电网的无功功率因数补偿和谐波滤波问题，对于提高电能质量、安全运行、降低损耗、节能、充分利用电气设备的出力等具有重要的意义。
1、谐波的危害：1.电能的生产，传输和利用效率降低，电器设备过热，产生附加的振动和噪声2.绝缘老化，寿命缩短3.设备故障，引起电力系统局部发生串联谐振或者并联谐振4.谐波发生放大，造成电容器过热，膨胀甚至产生破裂5.继电保护和自动化控制装置误动作，使电能计量失准，造成混乱6.对通信和电子设备产生干扰。
2、简介90年代以来，随着高压晶闸阀的制造技术日趋成熟，绝大部分用户采用TCR+FC型SVC这种动态无功补偿及滤波装置来改善电网电能的质量。
晶闸管控制电抗器型静止动态无功补偿装置是一种可以自动调节的无功功率补偿装置。
它具有3个主要功能：抑制电压波动，改善功率因数，吸收电网谐波。
TCR+FC型SVC全称如下：图1：TCR+FC型SVC主回路接线图无源单调谐滤器FC以其结构简单、成本低、运行维护方便等特点被广泛应用于负荷冲击不大的有污染的供电系统中，具有吸收电网谐波和补偿无功功率两个功能。
安装于母线或者设备侧，设备组合方便，性能稳定。
TCR（Thyristor Controlled Reactor）是晶闸管投切电抗器型静止无功补偿装置。
由于单独的TCR只能吸收感性的无功功率，因此往往与并联电容器配合使用。
并联电容器后，使得总的无功功率为TCR与并联电容器无功功率抵消后的净无功功率。
3、TCR型补偿装置工作原理TCR型动补装置的补偿原理见图2所示。
图中Q C为电容器功率，Q L为负载感性无功功率，Q LS为补偿器所提供的感性无功功率。
TK-SVC--高压静止型动态无功补偿装置产品介绍高压静止型动态无功补偿装置(简称SVC)广泛应用于高压、超高压交流输电系统和冶金、电气化铁道等工业、交流配电网中，起主要作用就是改善供电网运行条件，治理电力公害，提高输、配电系统的可靠性，抑制电压波动和闪变，减少谐波对电网造成的污染，提高功率因数补偿三相电压不平衡等。
目前世界各国普遍采用SVC来改善电网电能质量，效果好，性能指标达到国内先进水平。
图一图二TK-SVC装置主要有TCR及FC两部分组成(如上图所示).FC回路兼顾滤波及提供固定的容性无功功率Q FC,TCR回路则通过控制晶闸管的触发角α的大小来改变流过相控电抗器的电源,从而改变相控电抗器输出的感性无功Q TCR。
图二所示即为触发角α与电抗器基波电流的对应关系。
感性无功与容性相抵消，只要能做到系统无功Q=Q lod（负载所需）-Q FC+Q TCR≈0或常数，则能实现电网功率因数=常数，电压几乎不波动。
由于调节器的动态响应速度非常快，响应时间<10毫秒，即实现了无功功率的实时动态补偿。
特别对于三相交流电弧炉负载，可使其产生的电压波动与闪变被抑制到最小。
同时具有分相调节功能，使三相交流电弧炉等负荷的不平衡负载得以平衡，电网的负序分量被一直到最小。
TK-SVC阀组TK-SVC控制系统随着现代电力电子设备大功率非线性负荷大量的应用，使用电网供电质量受到严重影响，主要表现如下：◆ 功率因数低，增加电网损耗，加大生产成本，降低生产效率；◆ 产生的无功冲击引起电网电压降低，电压波动及闪变，严重时导致传动装置及保护装置无法正常工作甚至停产；◆ 导致电网三相不平衡，产生负序电流使电机转子发生振动。
◆ 产生高次谐波电流，导致电网电压畸变，是电网“隐形杀手”，能导致：◇ 电容器组谐振及谐波电流放大，使电容器过负荷或过电压，甚至烧毁；◇ 增加变压器损耗，引起变压器发热；◇ 导致电力设备发热，电机力矩不稳甚至损坏；◇ 加速电力设备绝缘老化，易击穿；◇ 降低电弧炉生产效率，增加损耗；◇ 干扰通信讯号针对以上电网污染，目前世界各国普遍采用高压静止型动态无功补偿装置（SVC）,来改善电能质量。
无功补偿装置在工厂供电系统中的应用【摘要】随着由电力电子器件组成的电气自动化控制系统的广泛应用和容量的不断增加，给供电网络和其他用电设备带来的电网污染和公害也日益显著。
因此，在设计或构成一个大型的电气自动化控制系统时，必须考虑谐波治理、功率因数及无功功率补偿的问题。
该文以tcr型svc装置为例系统介绍了svc的工作原理及其在煤矿供电系统中的选型设计方法，以供同行探讨。
【关键词】无功补偿；滤波装置；供电系统0.前言由于电力电子器件的非线性和波形非正弦的特点，由电力电子器件组成的电气自动化控制系统的电源侧电流不仅含有基波，还包含丰富的谐波，电控系统在整个运行期间功率因数偏低（一般在0.2～0.8之间），同时由于起动时无功冲击大，电网电压波动较大，电压波动问题更加突出。
这些都会给电网的安全经济运行带来不利影响，同时也会对接入该供电网络中的其他用电设备带来一些不利影响甚至危害，下面就此问题笔者结合自身经验进行探讨。
1.目前国内无功补偿装置的应用情况对于供电系统的无功补偿，传统上只用滤波装置实现。
但对于负荷变化较频繁，尤其是煤矿供电系统，若仅装设谐波滤波装置，由于其无功补偿是恒定的，因此就造成了在母线负荷重的时候，无功功率的补偿不足，而在负荷轻的时候，无功又倒送回电网。
使母线电压升高。
我国目前对无功的考核采用“反转正计”的方法，即吸收无功和反送无功均累计无功电度，造成功率因数更低。
针对目前电力负荷特点，国内外对动态无功补偿技术都进行了研究，主要类型分为如下几种：（1）静止型动态无功补偿装置（svc）。
该装置为晶闸管控制电抗器+滤波装置（tcr+fc）方式。
其功能具有平滑调节无功补偿容量、系统响应速度快，并能综合治理谐波，普遍应用在煤矿系统、冶金行业、电力系统和电气化铁路等。
（2）分组投切电容器方式。
真空接触器（或断路器）投切方式，投切时开关触头间会产生电弧，因电容回路的通断过程中会产生较高的操作过电压和冲击电流。
TCR型静止动态无功功率补偿技术及应用1概述礼经电器随着高新技术尤其是信息技术的飞速发展，基于计算机、微处理器控制的用电设备和电力设备在系统中大量投入使用，但是电子设备对系统干扰比机电设备更加敏感，因此对供电质量的要求也更高。
一旦出现电能质量问题，轻则造成设备故障或停运，重则造成整个系统的损坏，由此带来的损失是难以估量的。
引起电能质量恶化的主要原因是：一方面，大量为提高生产效率、节约能源和减小环境污染而采用的基于电力电子技术的现代化设备的推广应用。
例如电气化铁路机车牵引式负荷，属于整流负荷，是典型的谐波源；它采用工频单相式交流供电，又是典型的负序源，同时又具有波动性和不确定性，是典型的电压波动源和闪变源。
而且近年来，用户端大量非线性负荷的应用正成为电能质量恶化的另一重要因素，例如从低压小容量家用电器到高压大容量的工业交直流变换装置中存在的各种静止变流器，它是以开关方式工作的，会引起电网电流、电压波形的畸变。
另一方面，大型电弧式设备，如电弧熔炉，弧焊设备等，也成为电网系统重要的冲击源和谐波源。
传统的静态无功补偿及静态无源滤波装置无法实现补偿无功、滤除谐波、提高功率因数的需求。
动态无功补偿技术的推广应用为此提供了可行的途径。
动态无功补偿装置可根据系统的负荷情况实时在线投切L-C滤波器组，实现实时快速跟踪补偿系统基波无功，同时滤除谐波无功，为电力系统可靠的运行提供了保障。
2TCR型静止型动态无功功率补偿装置2.1特点采用先进的DSP数字技术运行速度＜10ms；控制精度为±0.1度；控制角α范围：105°～165°；采用先进的光电触发技术(光纤通讯)，使高低压电气隔离，提高了抗干扰能力；高电位取能技术，使光纤通讯成为可能；BOD晶闸管保护技术，快速有效的保护晶闸管；高纯水冷却技术，使阀组得到快速的冷却，确保晶闸管可靠的工作及效率，与风冷技术相比大大降低运行费用；系统的兼容性好。
TCR静止型动态无功补偿装置应用
摘要：平煤集团天安八矿设有35KV程庄变电站一座，电网35KV/6KV为单母线分段运行，该系统为八矿生产提供电源。
综合考虑该矿供电电网的现状，综合考虑该矿供电电网的现状，TCR静止型动态无功功率补偿及滤波设备将所有冲击负荷及产生谐波电流大的设备集中在6KVⅠ段、Ⅱ段母线统一治理，无论在技术上还是在经济上都是最佳的效果，成为改善区域电网供电质量的最有效方法。
关键词：变电站；TCR；SVC
一、概述
平煤集团天安八矿设有35KV程庄变电站一座，电网35KV/6KV 为单母线分段运行，该系统为八矿生产提供电源。
其主要负荷主、副井绞车，新副井绞车采用直流电机和电控系统晶闸管直流供电装置。
随着企业生产能力的不断发展,设计规模的扩大,二水平已投入运行。
该矿以前在6KVⅠ段母线侧装设的无功补偿及滤波设备，因设备陈旧老化，且补偿效果差，谐波所造成的的危害也日趋严重，必须加以改进。
在谐波电流较大时，最直接的问题就是使电气测量仪表计量不准确，同样幅值的电压产生的N次电流在电感中为基波电流的1/N，在电容中为基波电流的N倍，常见的现象是继电保护和自动装置的误动作，中断供电。
同时由于波形失真，谐波还造成控制系统的功能紊乱甚至颠覆；随着矿井的扩建，新副井新装两台绞车，原有无
功补偿及滤波设备已不能满足该矿生产对无功补偿及滤波方面的要求。
根据对6KVⅡ段母线设备的无功功率及谐波的测试，6KVⅡ段母线上缺少无功功率补偿及滤波,对该矿供电电网的安全性和经济性都十分不利。
综合考虑该矿供电电网的现状，在6KVⅠ、Ⅱ段母线新增一套SVC高压动态无功补偿及滤波装置，把所有冲击负荷及产生谐波电流大的设备集中在6KVⅠ、Ⅱ段母线内综合治理，无论在技术上还是在经济上都是最佳的效果，成为改善区域电网供电质量的最有效方法。
1、目的
因此，可以通过控制电抗器L上串联的两只反并联可控硅的触发角α来控制电抗器吸收的无功功率的值。
SVC连接到系统中，电容器（滤波器FC）提供固定容性无功功率Qc，补偿电抗器通过具有完好线性特征的的电流决定了从补偿电抗器输出的感性无功值QTCR，感性无功与容性无功相抵消，只要QN（系统）=QV（负载）-QC+QTCR=恒定值（或0），功率因数就能保持恒定，电压几乎不波动。
最重要的是精确控制可控硅的触发角，获得所需要的电抗器的电流。
根据采集的进线电流及母线电压经乘法器后得出要补偿的无功功率，计算机发出触发脉冲、光纤传输至脉冲放大单元，经放大后触发可控硅，得到所补偿的无功功率。
三、技术创新点：
（1）本项目设计选用成熟、可靠、先进、实用的TCR型动态无功补偿装置，全数字控制系统。
（2）晶闸管阀组采用俄罗斯萨兰斯克原装进口优质元件，因其导通一致性好、压降小，热阻小，最适合高压SVC装置的长期可靠运行。
（3）触发系统采用专利技术的外取能触发方式，由一个脉冲同时触发一臂晶闸管，触发一致性好，可靠性高。
（4）冷却系统采用热管散热装置，使冷却系统做到免维护地可靠运行，降低了用户的运行费用。
（5）控制系统响应时间快，可靠性高，控制柜采用德国威图原装柜体，抗干扰能力强。
（6）控制系统采用全数字控制系统，有友好的人机界面，方便使用和维护。
经过以上分析，选择技术先进的TCR静止型动态无功补偿装置（SVC），即晶闸管控制电抗器(TCR+FC)方案是平顶山煤业集团平煤八矿供电系统提高电能质量和经济效益的最佳手段。
