电梯检验员培训课程(ppt)
- 格式：ppt
- 大小：18.05 MB
- 文档页数：55
下载文档原格式
合集下载
电梯检验员实梯实际操作培训(C1-含全部内容)
保护装置 不起作用的电气安全保护装置
3、现场判断开关位置是否符合要求
1、现场指出轿厢侧面与轿底设称重仪（如果有）、轿厢护
置的名称 关于 轿厢侧面 2、现场说出安全钳型式种类 7 及轿底设 3、现场分析如何选择安全钳型式 备与装置
脚板、 瞬时式和渐进式
进入底坑之前确认： a. 轿顶停止开关、底坑通道门附近停止开关的有效性 b. 门安全回路的有效性 c. 电梯不会响应任何外召唤 从层门进入底坑时： a. 打开井道照明 b. 轿厢置于底层端站的上一层平层位置，层门和轿门保持开启，由轿顶人员将检 修开关置于“检修”位置，轿顶停止开关处于“停止位置”。 c. 打开底层端站层门并用机械方式挡住，打开底坑照明，将底坑通道门附近的停 止开关处于“停止”位置 d. 确认底坑爬梯是否牢靠，观察底坑区域的障碍物后进入底坑 e. 确认安全藏身区，关闭底层端站出门
参考答案（仅供参考）
上下极限开关应设置在尽可能接近端站起作用，而无误动作危险位置上。轿厢上行 一次碰撞强迫换速开关、限位开关、极限开关。
1.极限开关在轿厢或者对重接触缓冲器前起作用 2.并且在缓冲器被压缩期间保持其动作状态 1.将上行（下行）限位开关短接以检修速度使位于顶层（底层）端站的轿厢向上（向 下）运行，检查井道上端（下端）极限开关动作情况 2.短接上下两端极限开关和极限开关以检修速度提升（下降）轿厢使对重（轿厢） 完全压在缓冲器上检查极限开关动作状态
动作灵敏
5、结合现场情况，描述在底坑检验时 1、佩戴个人安全保护装置
的安全和防护要求
2、注意和其他部件的钩挂
1、现场指出缓冲器实物
轿厢对重缓冲器
5
关于 2、现场说出缓冲器型式、指出本机缓 蓄能型（弹簧、聚氨酯）或耗能型； 缓冲器 冲器的型式
电梯基础知识培训教材(PPT)
无障碍电梯的设计
无障碍电梯的设计旨在为残疾人、老年人和其他行动不便的人士提供便捷安全 的出行方式。无障碍电梯设计应符合相关的规范和标准，并考虑以下因素：电 梯轿厢的尺寸，入口和出口的坡道或坡面，电梯按钮的高度，以及安全操作功 能等。
无障碍电梯通常具备以下特点：较宽的轿厢尺寸，方便轮椅通行，配备紧急呼 叫按钮和语音提示系统，以及低矮的控制面板和按钮，方便轮椅使用者操作。 合理设计无障碍电梯，可以更好地满足所有用户的需求，创造更加包容和友好 的出行环境。
电梯的主要功能
垂直运输
电梯将人们从一个楼层运送到 另一个楼层，方便人们快速移 动。
舒适体验
电梯提供舒适的乘坐环境，减 轻人们上下楼的疲劳感。
安全保障
电梯具有安全设施，确保乘客 在乘坐过程中安全可靠。
提高效率
电梯提高了楼宇的交通效率， 方便人们快速抵达目的地。
电梯的基本原理
配重系统
配重与轿厢重量接近，平衡轿厢上升和下降时的重量，减少电机功率消耗，提高效率。
乘客服务
提供专业的乘客服务，并及时 解决乘客的问题和投诉。
设施管理
定期检查电梯安全系统和控制 面板，确保其正常运行。 Nhomakorabea培训记录
对电梯操作员进行安全操作培 训，并记录培训内容和时间。
电梯使用者的权益保护
安全保障
电梯使用者有权享有安全、舒 适的乘梯环境。
公平待遇
任何使用者都应受到平等的对 待，不受歧视。
快速进出
进出电梯时，请快速行动，不 要在电梯门口停留过久，避免 影响其他乘客。
注意安全
乘坐电梯时，请注意安全，不 要在电梯内奔跑、跳跃，不要 将物品放在电梯门口，避免造 成拥堵或意外。
适老化电梯的特征
电梯质量检测人员技能考核辅导(ppt 45页)
轿厢的最小净入口宽度应为800mm； 4、从电梯门关闭以后起，消防员电梯应能在60s内从
消防服务通道层到达最远的层站。（GB26465-5.2） 二、如果（普通）电梯设有消防返回功能，应当符
合以下要求：
28
1、消防开关应当设在基站或者撤离层，防护玻璃应 当完好，并且标有“消防”字样；
2、消防功能启动后，电梯不响应外呼和内选信号， 轿厢直接返回指定撤离层，开门待命。
（5）检修运行时，安全装置仍然起作用；
11
2、轿顶应当装设一个从入口处易于接近的停止装置， 停止装置的操作装置为双稳态、红色并标以“停止” 字样，并且有防止误操作的保护。如果检修运行控 制装置设在从入口处易于接近的位置，该停止装置 也可以设在检修运行控制装置上；
3、轿顶应当装设2P+PE型电源插座。
22
4、对重缓冲器附近应当设置永久陛的明显标识，标 明当轿厢位于顶层端站平层位置时，对重装置撞板 与其缓冲器顶面间的最大允许垂直距离；并且该垂 直距离不超过最大允许值。
四、负荷特性试验 1、核对制造厂的试验记录的缓冲器铭牌参数 2、线性蓄能型缓冲器可能的总行程至少h＝
0.0674υ2×2=0.135υ2，并且最小不得小于0.065m (GB7588-10.4.1.1.1)
3、检验方法：电梯在停止或者运行过程中，选择一 些楼层呼梯，动作消防开关，检查电梯运行和开门 状况。（TSGT7001）
（1）电梯在正常运行状态，消防开关打开，将原有 召唤登记信号消除新的召唤信号不能登记（5分）
29
（2）当电梯运行方向与避难层方向相反，打开消防 开关，电梯应在最近层停平层，不开门直驶回避难 层（5分）
（二）检测方法：
1、目测检修运行控制装置、停止装置和电源插座的 设置：
消防服务通道层到达最远的层站。（GB26465-5.2） 二、如果（普通）电梯设有消防返回功能，应当符
合以下要求：
28
1、消防开关应当设在基站或者撤离层，防护玻璃应 当完好，并且标有“消防”字样；
2、消防功能启动后，电梯不响应外呼和内选信号， 轿厢直接返回指定撤离层，开门待命。
（5）检修运行时，安全装置仍然起作用；
11
2、轿顶应当装设一个从入口处易于接近的停止装置， 停止装置的操作装置为双稳态、红色并标以“停止” 字样，并且有防止误操作的保护。如果检修运行控 制装置设在从入口处易于接近的位置，该停止装置 也可以设在检修运行控制装置上；
3、轿顶应当装设2P+PE型电源插座。
22
4、对重缓冲器附近应当设置永久陛的明显标识，标 明当轿厢位于顶层端站平层位置时，对重装置撞板 与其缓冲器顶面间的最大允许垂直距离；并且该垂 直距离不超过最大允许值。
四、负荷特性试验 1、核对制造厂的试验记录的缓冲器铭牌参数 2、线性蓄能型缓冲器可能的总行程至少h＝
0.0674υ2×2=0.135υ2，并且最小不得小于0.065m (GB7588-10.4.1.1.1)
3、检验方法：电梯在停止或者运行过程中，选择一 些楼层呼梯，动作消防开关，检查电梯运行和开门 状况。（TSGT7001）
（1）电梯在正常运行状态，消防开关打开，将原有 召唤登记信号消除新的召唤信号不能登记（5分）
29
（2）当电梯运行方向与避难层方向相反，打开消防 开关，电梯应在最近层停平层，不开门直驶回避难 层（5分）
（二）检测方法：
1、目测检修运行控制装置、停止装置和电源插座的 设置：
电梯检验员培训之三：电梯检验机械与电气基础1
涉有争议 恕不翻录 电梯检验的机械与电气基础-许志沛主讲
13
§1-1 工程力学
1.1.1 工程力学基本概念 1.1.1.5 物体的重心 1. 重心的概念
现实中，空间分布的平行力系是常见的→流体对于固定面的压力 及物体所受的重力等。 研究力系对物体的作用时，不但应知道力系合力的大小，而且还 应求出合力作用点→平行力系中心。物体的重心是平行力系中心 的重要实例。 重力是地球对物体的吸引力，如果将物体视为由无数个质点组成 →这些质点的重力组成空间平行力系→其合力就是物体重量。 不论物体如何放置，其重力的合力作用线相对于物体总是通过一 个确定的点→物体的重心。 重心位置有重要意义→要使臂架型起重机保持抗倾覆的稳定，其 重心位置就应满足一定条件，车辆运动稳定性也与重心位置有密 切关系，如三轮与四轮汽车在弯道行驶的抗倾覆稳定差异大。
涉有争议 恕不翻录
电梯检验的机械与电气基础-许志沛主讲
19
§1-1 工程力学
1.1.1 工程力学基本概念 1.1.1.6 摩擦(8-3) 2．滑动摩擦 ⑵动摩擦力
当静摩擦力达到最大值时，若主动力 F0 再继续增大， 接触面之间将出现相对滑动。此时，接触物体间阻碍相 对滑动的阻力，称为滑动摩擦力→动摩擦力F 。 实验表明，动摩擦力的大小与接触体间的正压力（即法 向反力）成正比：
§1.3 机械传动
§1.5 液压传动
§1.4 机械连接
§1.6 机械安全
第 2章
电气专业基础
§2.1 电工电子基础 §2.2 电机拖动和自动控制基础 §2.3 电气安全
涉有争议 恕不翻录 电梯检验的机械与电气基础-许志沛主讲 2
第一章 机械专业基础
§1-1 工程力学
13
§1-1 工程力学
1.1.1 工程力学基本概念 1.1.1.5 物体的重心 1. 重心的概念
现实中，空间分布的平行力系是常见的→流体对于固定面的压力 及物体所受的重力等。 研究力系对物体的作用时，不但应知道力系合力的大小，而且还 应求出合力作用点→平行力系中心。物体的重心是平行力系中心 的重要实例。 重力是地球对物体的吸引力，如果将物体视为由无数个质点组成 →这些质点的重力组成空间平行力系→其合力就是物体重量。 不论物体如何放置，其重力的合力作用线相对于物体总是通过一 个确定的点→物体的重心。 重心位置有重要意义→要使臂架型起重机保持抗倾覆的稳定，其 重心位置就应满足一定条件，车辆运动稳定性也与重心位置有密 切关系，如三轮与四轮汽车在弯道行驶的抗倾覆稳定差异大。
涉有争议 恕不翻录
电梯检验的机械与电气基础-许志沛主讲
19
§1-1 工程力学
1.1.1 工程力学基本概念 1.1.1.6 摩擦(8-3) 2．滑动摩擦 ⑵动摩擦力
当静摩擦力达到最大值时，若主动力 F0 再继续增大， 接触面之间将出现相对滑动。此时，接触物体间阻碍相 对滑动的阻力，称为滑动摩擦力→动摩擦力F 。 实验表明，动摩擦力的大小与接触体间的正压力（即法 向反力）成正比：
§1.3 机械传动
§1.5 液压传动
§1.4 机械连接
§1.6 机械安全
第 2章
电气专业基础
§2.1 电工电子基础 §2.2 电机拖动和自动控制基础 §2.3 电气安全
涉有争议 恕不翻录 电梯检验的机械与电气基础-许志沛主讲 2
第一章 机械专业基础
§1-1 工程力学

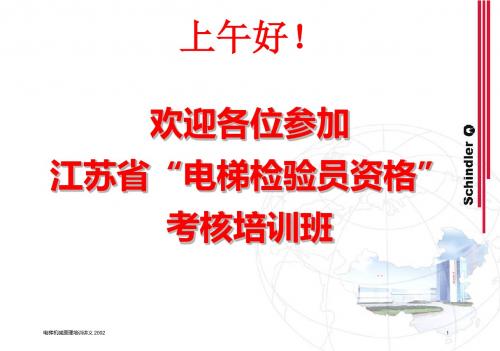

江苏省“电梯检验员资格”考核培训班电梯机械原理讲义
重的运动服从于导轨的部件。 导轨架：是支承导轨的组件，固定在井道壁上。
电梯机械原理培训讲义 2002
22
轿厢
功能：用以运送乘客或货物的电 梯组件，是电梯的工作部件。
组成：由轿厢架与轿厢体（轿壁 、轿顶、轿底及操纵箱等）构成 ，对于客梯，轿底一般安装有负 载称重装置。
轿厢架：固定轿厢体的承重构架 ，由上梁、立柱、底梁等组成
选层器 机械选层器：设置在机房之
中，通常以钢带与电梯轿厢 连接，模拟电梯运行状态的 机械-电气装置，起到指示轿 厢位置、选层及消号、确定 运行方向、发出减速信号等 作用。 电子选层器：通过井道格雷 码或控制系统(位置编码器如 IGS200等)来完成。
电梯机械原理培训讲义 2002
Miconic TX
电梯机械原理培训讲义 2002
8
电梯的定义
定义：电梯是指用电力作为拖动动力， 具有乘客或载货轿厢，并运行于垂直或 垂直方向倾斜角度不大于150的两侧刚性 导轨之间，运送乘客和货物的固定设备 。
基本特点:
以电力作为拖动动力 有一个轿厢，可以运送乘客或货物 轿厢运行在两根垂直的或垂直倾斜度小于15
置，如测速发电机、速度编码器等，一般安装在曳引电动机 尾部。 调速装置：对曳引电动机实行速度调节和控制的装置。
电梯机械原理培训讲义 2002
26
电气控制系统
功能：对电梯的运行实行控制与操纵
组成：操纵装置、位置显示装置、控制柜（屏）、平层装置、 选层器等
操纵装置：对电梯的运行实行操纵的装置，即轿厢内的操纵箱 （COP）及楼层呼梯盒。
电梯机械原理培训讲义 2002
4
电梯起源与发展
第一阶段：动力与曳引方式的确定 鼓轮式传动
电梯机械原理培训讲义 2002
22
轿厢
功能：用以运送乘客或货物的电 梯组件，是电梯的工作部件。
组成：由轿厢架与轿厢体（轿壁 、轿顶、轿底及操纵箱等）构成 ，对于客梯，轿底一般安装有负 载称重装置。
轿厢架：固定轿厢体的承重构架 ，由上梁、立柱、底梁等组成
选层器 机械选层器：设置在机房之
中，通常以钢带与电梯轿厢 连接，模拟电梯运行状态的 机械-电气装置，起到指示轿 厢位置、选层及消号、确定 运行方向、发出减速信号等 作用。 电子选层器：通过井道格雷 码或控制系统(位置编码器如 IGS200等)来完成。
电梯机械原理培训讲义 2002
Miconic TX
电梯机械原理培训讲义 2002
8
电梯的定义
定义：电梯是指用电力作为拖动动力， 具有乘客或载货轿厢，并运行于垂直或 垂直方向倾斜角度不大于150的两侧刚性 导轨之间，运送乘客和货物的固定设备 。
基本特点:
以电力作为拖动动力 有一个轿厢，可以运送乘客或货物 轿厢运行在两根垂直的或垂直倾斜度小于15
置，如测速发电机、速度编码器等，一般安装在曳引电动机 尾部。 调速装置：对曳引电动机实行速度调节和控制的装置。
电梯机械原理培训讲义 2002
26
电气控制系统
功能：对电梯的运行实行控制与操纵
组成：操纵装置、位置显示装置、控制柜（屏）、平层装置、 选层器等
操纵装置：对电梯的运行实行操纵的装置，即轿厢内的操纵箱 （COP）及楼层呼梯盒。
电梯机械原理培训讲义 2002
4
电梯起源与发展
第一阶段：动力与曳引方式的确定 鼓轮式传动
电梯检验员培训之十一：电梯检验员培训(自动扶梯)_PPT课件
扶手带头部驱动装置
扶手胶带
安全装置
梳齿板
a、组成：支撑板、梳齿板、梳齿。 b、结构：工程塑料盒铝合金注射成型和压铸成形。梳齿板强 度应低于不锈钢或者铝合金制造的梯级或者踏板 c、作用：方便乘客上下过渡，保护梯级或者踏板。 d、隐患点：梳齿板断齿超标、梳齿板与梯级间隙
梳齿板
润滑装置
普通滴油润滑装置（普通型自动扶梯和人行道）和自动润滑系统
2、电气部分 电力拖动系统
直接驱动方式和变频驱动方式（节能），变频驱动方式的自动扶梯和 自动人行道可以多种速度运行，采用永磁同步电动机和减速箱组成驱 动主机。 电气人行道
结构：踏板式（最广泛）、胶带式和双线式（已淘汰）自动 人行道。 倾角：0°~12°，其余分类跟自动扶梯类似。
二、基本结构
1、机械部分 金属结构（桁架、支撑结构） 导轨系统 驱动装置 梯级系统 扶手装置 扶手带系统 梳齿板 润滑装置
金属结构
组成：端部托梁、上弦材、下弦材、纵梁、横梁、斜材、底 部封板及支持件、起吊部件和检修盖板。 结构：采用角钢型材焊接而成，桁架端部托梁与土建预埋钢 板连接采用防震橡胶垫，桁架分为上水平段、中间段（提升高 度较高，可以是多段）、下水平段，各段采用高强度螺栓连接。 作用：支撑自重载荷、乘客载荷、偏载荷以及连接建筑物。 隐患点：各段连接处、检修盖板、出入口防护栏杆
卸荷导轨（unloading track）
驱动装置
组成：主机（电动机、减速器、制动器、主机链轮）、传动链条、 驱动和回转主轴。 结构：驱动主机分为立式和卧式，大多数安装在桁架的上部机房 中。电动机一般采用三相异步4极电动机。蜗轮蜗杆传动减速器通 常用在普通扶梯，齿轮传动多用在公共交通型和重载扶梯上。制动 器分为鼓式、带式和盘式制动器，自动扶梯一般采用外抱鼓式制动 器。传动链条采用多排或者单根多条滚子链条，降低链条断裂风险。 作用：提供自动扶梯动力源。 隐患点：主机移位、减速器涡轮齿断裂、制动器失效、传动链条 断裂或者脱落
电梯检验员培训课程
8.5 万用表
8.5 万用表
8.5 万用表
8.5 万用表
8.5 万用表
8.6 温湿度计
温湿度计 品牌：台湾泰仕
TES-1360A 一、主要基本功能： 1.温度 2.湿度 二、参数：查阅相关指标 三、工作条件： 1、海拔高度低于2000m； 2、操作温度0～60℃； 3、相对湿度最大95%； 4、仅供室内使用；
与电梯工作无关的物品和设备，基站、相关层站等检验现场放置表明正在进 行检验的警示牌； (五)对井道进行了必要的封闭。 特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等进行了专 门规定的，检验现场的温度、湿度、电压、环境空气条件等应当符合电梯设 计文件的规定。 对于不具备现场检验条件的电梯，或者继续检验可能造成危险，检验人员可 以中止检验，但必须向受检单位书面说明原因。
的电梯检验作业指导文件，并且按照相关法规、本规则和检验作业指 导文件的规定，对电梯检验质量实施严格控制，对检验结果及检验结 论的正确性负责，对检验工作质量负责。 检验机构应当统一制定电梯检验原始记录格式及其要求，在本单位正 式发布使用。原始记录内容应当不少于相应检验报告（见附件B、附 件C）规定的内容。必要时，相关项目应当另列表格或者附图，以便 数据的记录和整理。 检验机构应当配备能够满足附件A所述检验要求和方法的检验检测仪 器设备、计量器具和工具。
8.1★钢直尺、钢卷尺、斜塞尺 8.14压力表
8.2游标卡尺
8.15 ★限速器动作速度校验仪
8.3绝缘电阻测试仪
8.16电梯专用钢丝绳无损探伤仪
8.4钳形电流表
8.5 ★万用表
8.6温湿度计
8.7转速表
8.8电梯运行品质分析仪
8.9照度计
8.10声级计
电梯检验员培训PPT课件
平行力系。
一、力和刚体的概念
• 3.刚体的概念
•
刚体：是指在力的作用下体积和形状都不会改变的
物体，其内部任意两点之间距离始终保持不变。
•
刚体概念的应用有一定的范围。当研究力对物体的
外形应时，可把物体抽象为刚体；而在研究物体内部和
破坏时，如材料力学是时则不能把物体作为刚体。
二、力的基本原理
• 1.二力平衡原理：物体相对于参照物(如地面)保持静止 或作均速直线运动的状态，称为平衡状态。要使作用在 同一物体上的两个力平衡，其必要条件就是这两个力大 小相等、方向相反、而且在同一作用线上。这就是二力 平衡原理。
•
连接件：把起连接作用的零部件或焊缝统称为连
接件。
•
常用的连接件：螺栓、销轴、键块、铆钉。
•
螺栓连接
销轴连接
铆钉连接
焊缝连接
键块连接
六、构件的变形
• 5.扭转
•
杆件两端受到两个大小相等、方向相反、且作用
平面与杆件轴线垂直的力偶，使杆件的任意两个截面
都发生绕杆件轴线的相对转动，这种形式的变形称为
扭转变形。简称扭转。
反力、或约束力、反力。
•
主动力：使物体运动或使物体有运动趋势的力称
为主动力。在工程上称载荷。
•
自由体：不受限制可以自由运动的物体称为自由
体。如飞机。
•
非自由体：受到限制不能任意运动的物体称为非
自由体或受约束体。如绳子悬挂而不能下落的重物。
•
三、平面力系
• 1.平面汇交力系：如果一个力系的各力的作用线都位 于同一平面且汇交于一点，则该力系称为平面汇交力 系。在实际工程中，有不少汇交力系的实例。
•
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.4 钳形电流表
基本原理： 穿过铁心的被测电路导线就成为电流互感器 的一次线圈，其中通过电流便在二次线圈中 感应出电流。从而使二次线圈相连接的电流 表便有指示-----测出被测线路的电流。
8.4 钳形电流表
IEC61010标准： 为了确保测量仪器的安全操作，IEC61010建立了安全标准对于很多的测量环境
一、主要基本功能：绝缘电阻测量
二、精度及参数：查阅相关指标
三、安全信息及注意事项
1、测试时不允许手持测试端，以保证 读数准确及人身安全；
2、进行MΩ测试时，如果显示读数不 稳可能是环境干扰或绝缘材料不稳 造成的，此时可将“G”端接到被测 对象屏蔽端，即可使读数稳定；
3、为保证测试安全和减少干扰，测试 线采用硅橡胶材料，请勿随意更换 测试线。
身安全有着十分重要的作用。
8.4 钳形电流表
8.5 万用表
数字万用表 品牌：FLUKE 187
一、主要基本功能： 1.AC（交流）电压测量 2.DC（直流）电压测量 3.电阻测量 4.电容测量 5.温度测量 6.AC电流测量 7.DC电流测量 二、精度和参数：查阅相关指标 三、安全信息（符合） EN61010.1:1993 ANSI/ISA S82.01-1994 CAN/CSA C22.2 No.1010.1-92等
8.5 万用表
8.5 万用表
8.5 万用表
8.5 万用表
8.5 万用表
8.6 温湿度计
温湿度计 品牌：台湾泰仕
TES-1360A 一、主要基本功能： 1.温度 2.湿度 二、参数：查阅相关指标 三、工作条件： 1、海拔高度低于2000m； 2、操作温度0～60℃； 3、相对湿度最大95%； 4、仅供室内使用；
±5% ±5% ±1% ±1.5mm
常用检验检测仪器设备
检验箱（从左至右） 1、弹簧秤 2、卷尺 3、放大镜 4、斜尺 5、塞尺 6、游标卡尺 7、钢直尺 8、深度尺
常用检验检测仪器设备
检验箱 1、对讲机 2、验电笔 3、温湿度计 4、噪声计 5、指针式测力计 6、万用表 7、绝缘电阻仪 8、刀口尺 9、钳形电流表
8.9 照度计
照度计 品牌：台湾 TES1330A
一、主要基本功能： 1、照度测量 二、精度及参数：查阅相关指标 三、安全信息
四、注意事项
8.9 照度计
8.10 声级计
声级计，品牌：台湾泰仕 使用方法： 使用档位：A计权，快档； 测量方法：GB/T10059-2009 4.2.5 注意： 噪声值的修正
8.1 钢直尺、钢卷尺、斜塞尺
钢直尺、钢卷尺、斜塞尺 用途：长度测量； 注意事项： 1.钢卷尺注意测量起点； 2.钢直尺测量方法；
8.2 游标卡尺
游标卡尺使用注意事项： 1.读数； 2.钢丝绳直径的测量； 《GB8903-2005》 3.宽口游标卡尺；
8.2 游品牌：胜利 VC60B
8.6 温湿度计
8.7 转速表
转速表 品牌：ONO SOKKI EC900
一、主要基本功能： 1、电梯、自动扶梯、液压电梯相关速
度的测量； 二、精度及参数：查阅相关指标 三、安全信息
四、注意事项
8.7 转速表
8.8 电梯运行品质分析仪
电梯运行品质分析仪 品牌：EVA-625 PMT 一、主要基本功能： 1、噪声 2、加减速度 3、振动加速度 二、标准 GB/T24474-2009/ISO18738;2003
8.3 绝缘电阻仪
8.4 钳形电流表
钳形电流表 品牌：日置 3280
一、主要基本功能： 1.交电流 2.交流电压 3.直流电压 4.电阻（导通性） 二、精度：查阅相关指标 三、安全信息（符合） IEC61010
8.4 钳形电流表
8.4 钳形电流表
宽频钳形电流表（FLUKE） 1.测量频率范围较大；
8.2游标卡尺
8.15 ★限速器动作速度校验仪
8.3绝缘电阻测试仪
8.16电梯专用钢丝绳无损探伤仪
8.4钳形电流表
8.5 ★万用表
8.6温湿度计
8.7转速表
8.8电梯运行品质分析仪
8.9照度计
8.10声级计
8.11 ★同步率测试仪
8.12激光垂准仪
8.13计时器
★为考核规则科目C中提及的仪器
常用检验检测仪器设备及精度要求（02版电梯检规）
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
仪器设备名称 万用表或钳形电流表
转速表 绝缘电阻测量仪
游标卡尺 钢直尺 钢卷尺 线锤
放大镜（20倍） 验电器或常用电工工具
便携式检验灯 照度计
温湿度计 塞尺
便携式测距仪
精度要求 ±2%
±1km/h ±1.5% 0.02mm
1级 1级
电梯检验员培训课 程(ppt)
电梯检验员培训课程
目录
1.检验检测方法及检验检测设备（8）1课时 2.电梯的定期检验-综合知识部分（9.1）1课时 3.曳引电梯定期检验（含附件B实际操作技能
及缺陷辨识相应内容）（9.2.1）3课时
1学时
1.检验检测方法及检验检测设备
8.1★钢直尺、钢卷尺、斜塞尺 8.14压力表
8.11 同步率测试仪
同步率测试仪
用途：自动扶梯扶手带速度偏差的 测量
8.12 激光垂准仪
激光垂准仪，导轨共面仪
8.13 计时器
8.14 压力表
压力表 1.注意量程及单位； (Mpa,bar) 1bar=0.1Mpa
，分类从CAT I到CAT IV，称之为仪器分类，具体定义如下： CAT I：次级电路连接到一个交流电输出断通过一个变压器或类似装置； CAT II:主电路设备连接到一个交流电输出端通过一个电源（例如手持工具）； CATIII:大型设备（固定安装）的主电路直接连接到电源分配端，和分配端到输出
端； CATIV：外接电路到分配端，和电源线和主过流保护装置。 CATIII的使用环境比CATII能承受更大的瞬间能量，所以使用合适的仪器设备对人
序号 1
2 3 4 5 6 7 8 9 10 11 12 13
仪器设备名称 万用表或钳形电流表
转速表或限速器测试设备 钢丝绳探伤仪 游标卡尺 钢直尺 卷尺 弹簧秤 放大镜
验电器或常用电工工具 便携式检验灯 照相机 温湿度计 塞尺
精度要求 ±5% ±1%
±1% ±1% ±1% ±1%
±5% ±1%
常用检验检测仪器设备及精度要求（02版扶梯检规）
