初中物理电学实验专题复习北师大版

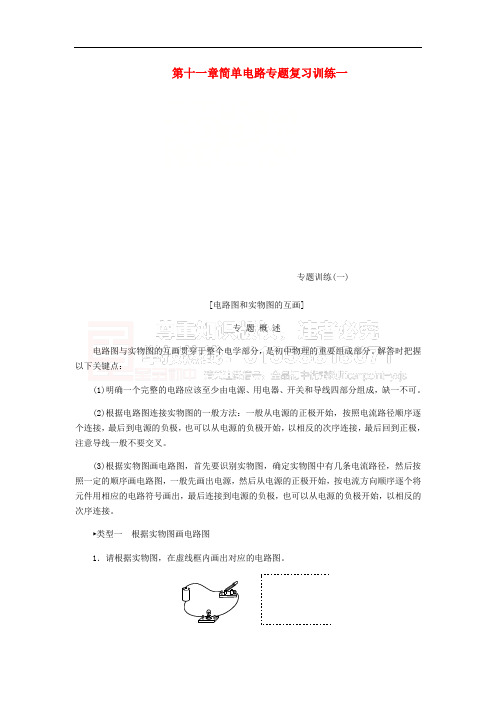

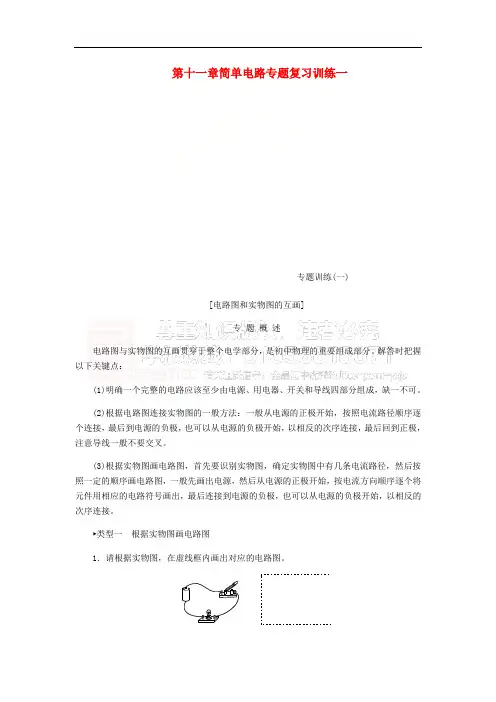

第十一章简单电路专题复习训练一专题训练(一)[电路图和实物图的互画]专题概述电路图与实物图的互画贯穿于整个电学部分，是初中物理的重要组成部分。

解答时把握以下关键点：(1)明确一个完整的电路应该至少由电源、用电器、开关和导线四部分组成，缺一不可。

(2)根据电路图连接实物图的一般方法：一般从电源的正极开始，按照电流路径顺序逐个连接，最后到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极，注意导线一般不要交叉。

(3)根据实物图画电路图，首先要识别实物图，确定实物图中有几条电流路径，然后按照一定的顺序画电路图，一般先画出电源，然后从电源的正极开始，按电流方向顺序逐个将元件用相应的电路符号画出，最后连接到电源的负极，也可以从电源的负极开始，以相反的次序连接。

►类型一根据实物图画电路图1．请根据实物图，在虚线框内画出对应的电路图。

图Z－1－12．画出图Z－1－2中实物图所对应的电路图。

图Z－1－23．请根据实物图，在虚线框中画出对应的电路图。

图Z－1－34．请根据实物图，在虚线框内画出对应的电路图。

图Z－1－45．请根据如图Z－1－5所示的实物连接图，在虚线框内画出对应的电路图。

图Z－1－56．根据图Z－1－6中的实物图，在虚线框内画出对应的电路图。

图Z－1－67．请根据实物电路，在虚线框内画出对应的电路图。

图Z－1－78．根据下面的实物电路，在虚线框内画出对应的电路图。

图Z－1－89．如图Z－1－9所示是我们日常生活中，拿在手上的随身电风扇的模拟实物图。

它是由一个基本电路、外壳及辅助材料组成的，请在虚线框内画出它基本电路的电路图。

图Z－1－9错误!10．某品牌手持式电动螺丝刀如图Z－1－10所示，它有两个开关，其中开关S控制照明灯L和电动机M，开关S1只控制照明灯L，请在虚线框内画出它的电路图。

图Z－1－10►类型二根据电路图连接实物图11．如图Z－1－11所示，图甲是玩具电风扇的电路图，请在图乙中连接它的实物电路。

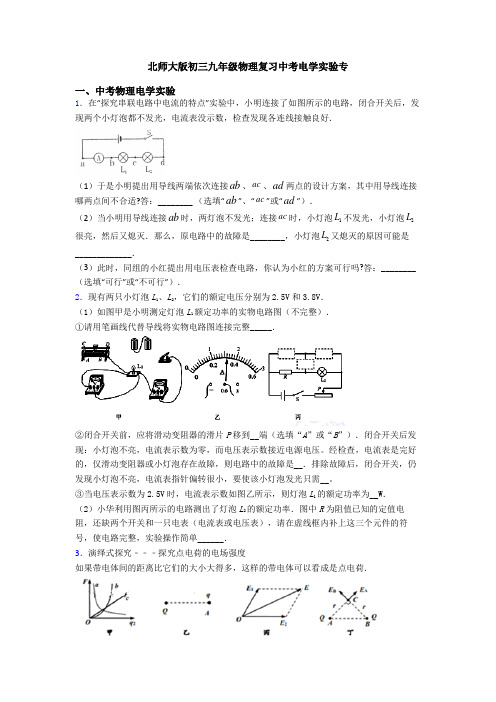

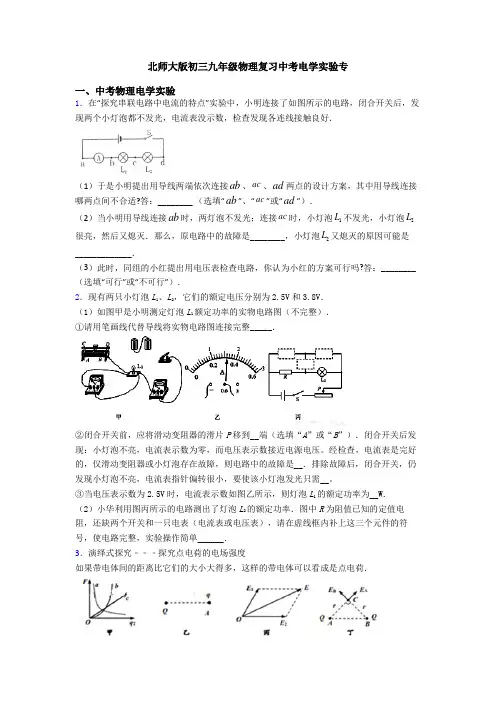

北师大版初三九年级物理复习中考电学实验专一、中考物理电学实验1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．3．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．4．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

第十一章简单电路实验探究题复习1．在“探究并联电路中的电流关系”实验中（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。

（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。

（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。

实验次数支路电流I1/A支路电流I2/A干路电流l总/A10.300.160.4620.200.200.4030.240.340.58分析数据得出结论：在并联电路中，。

（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻灯泡L2的电阻；若两灯泡灯丝长度相同，的灯丝更细。

2．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。

实验中使用4根电阻丝，其规格、材料如表所示。

编号材料长度/m横截面积/mm2电流大小/AA锰铜合金0.50.80.40B镍铬合金0.50.80.32C镍铬合金0.50.40.16D镍铬合金 1.00.40.08（1）实验中通过观察来比较电阻的大小，此过程用到的研究方法是。

（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是。

（3）分别将（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。

3．某科技兴趣小组在实验室看到若干长方体金属导体。

它们的材料相同，外形都如图甲所示，他们想探究该种导体电阻与厚度及边长的关系。

在老师的帮助下，他们测量了部分导体厚度h、边长a和电阻R，并记录在表格中。

（在测量电阻时，老师要求导体都要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变。

）根据以上信息，请回答下面问题：（1）分析表格中的数据可得：该种导体电阻大小与边长a（选填“有关”或“无关”），与厚度h成（选填“正比”或“反比”）。

第十一章简单电路复习题一．选择题1．在便携式充电宝给手机电池充电的过程中，充电宝相当于电路中的（）A．导线B．开关C．电源D．用电器2．如图所示的电路中，灯泡能发光的电路是（）A．B．C．D．3．小科发现浴室里的浴霸加热器和排风扇是能独立工作的。

他尝试画出了简易电路，符合这一控制特征的是（）A．B．C．D．4．如图所示的电路连接正确的是（）A．B．C．D．5．电脑显示屏容易吸附灰尘，是否因为带有静电呢？小科用一个带负电的泡沫塑料球靠近显示屏，出现了如图所示的现象。

可见，显示屏（）A．一定带正电B．可能带正电C．一定带负电D．可能带负电6．以下有关电流的说法中正确的是（）A．电流的方向就是电荷定向移动的方向B．电流从正极流出时最大，回到负极时最小C．在并联电路中，干路上的电流比任一支路上的电流都大D．两灯串联时，亮度大的灯泡中的电流比亮度小的灯泡中的电流要大些7．如图电路中的V测量哪个元件两端的电压（）A．L2B．L1C．电源D．L1和L28．如图所示，一支铅笔由以下几种材料制成，通常情况下均属于导体的是（）A．石墨金属B．木材金属C．木材橡皮D．石墨橡皮9．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。

超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。

下列电器中不适用超导材料的是（）A．电动机中的线圈B．发电机中的线圈C．热得快的电热丝D．输电导线10．如图所示为滑动变阻器的结构和连入电路的示意图。

当滑片P向右滑动时，连入电路的电阻变大的是（）A．B．C．D．二．填空题11．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是：它为发光二极管提供了，使自由电荷在电路中定向运动起来。

12．如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能。

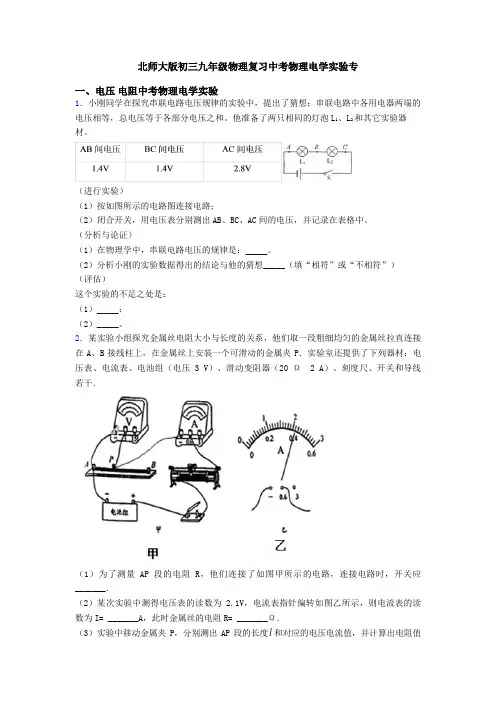

北师大版初三九年级物理复习中考物理电学实验专一、电压电阻中考物理电学实验1．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。

他准备了两只相同的灯泡L1、L2和其它实验器材。

（进行实验）（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表分别测出AB、BC、AC间的电压，并记录在表格中。

（分析与论证）（1）在物理学中，串联电路电压的规律是：_____。

（2）分析小刚的实验数据得出的结论与他的猜想_____（填“相符”或“不相符”）（评估）这个实验的不足之处是：（1）_____；（2）_____。

2．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6分析表中数据，可知_______．（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．3．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来到电源两端．突然，原来正常发光的两盏灯同时熄灭．（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A ．一盏灯断路，另一盏灯完好B ．一盏灯短路，另一盏灯完好C ．一盏灯断路，另一盏灯短路D ．两盏灯同时被烧断四个猜想中，可能性最大的是________（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线．从它们中间选择一种器材来检测故障，你认为不适用的是？________和________（填序号）．你的理由是________．（3）故障排除后，小刚测出的数据如下表．得出结论：①串联电路中的总电压等于各部分电路两端的电压总和．②串联电路中各部分电压两端的电压相等．请你对上述结论分别进行评估：根据串联电路的电压特点结论________（①/②）是错误的．请你分析说明形成错误结论的原因？________．4．瑞瑞同学在探究串联电路电压的规律时连接了如图所示的电路，按要求完成下面各题：（1）连接电路时，开关必须_________．（2）瑞瑞同学正确连接电路后，闭合开关测出了L1两端电压．在测量L2两端电压时，为节省时间，他采用以下方法：电压表所接的b点不动，只断开a接点，并改接到c接点上．则他________（能/不能）测出L2两端的电压，原因是________．（3）方法改进后，所测ab、bc、ac间的电压记录在下面的表格中．在测量误差允许的范围内，分析瑞瑞同学的实验数据可以得出的结论是：串联电路两端的总电压________（等于/不等于）各用电器两端电压之和．（4）这个实验在设计方案上还存在的不足之处是________．（5）瑞瑞同学在实验时还发现闭合开关后灯L2较亮，灯L1较暗，他认为是“电流从电源的正极出发，依次经过L2、L1，电流逐渐变小，所以L2较亮”．请你利用图中的L1、L2、电源、开关、导线在虚线框内设计一个电路，探究说明瑞瑞的说法是否正确_________．5．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不相同”）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？_____．为什么？_____．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理？_____．理由是_____．6．卓玛同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关。

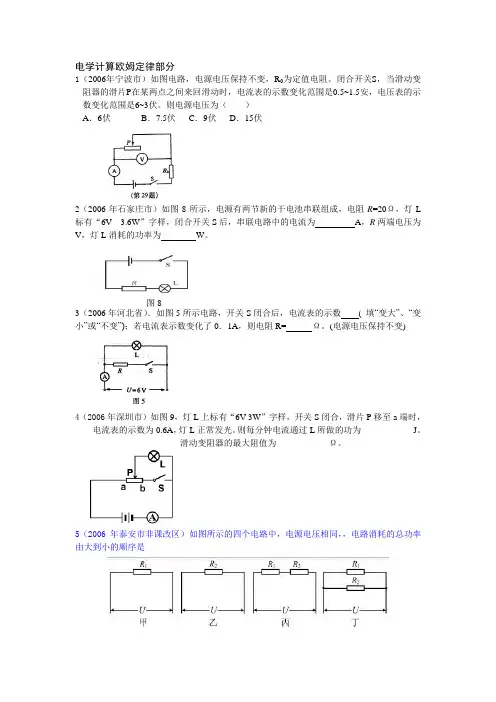

电学计算欧姆定律部分1（2006年宁波市）如图电路，电源电压保持不变，R0为定值电阻。

闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏。

则电源电压为（）A．6伏B．7.5伏C．9伏D．15伏2（2006年石家庄市）如图8所示，电源有两节新的干电池串联组成，电阻R=20Ω，灯L 标有“6V 3.6W”字样，闭合开关S后，串联电路中的电流为A，R两端电压为V，灯L消耗的功率为W。

3（2006年河北省）．如图5所示电路，开关S闭合后，电流表的示数( 填“变大”、“变小”或“不变”)；若电流表示数变化了0．1A，则电阻R= Ω。

(电源电压保持不变)4（2006年深圳市）如图9，灯L上标有“6V 3W”字样，开关S闭合，滑片P移至a端时，电流表的示数为0.6A，灯L正常发光。

则每分钟电流通过L所做的功为____________J。

滑动变阻器的最大阻值为____________Ω。

5（2006图8A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丁、甲、乙、丙D. 丙、乙、甲、丁6（2006年南京市）图8所示电路中，电源电压恒定，R l为定值电阻，R l为滑动变阻器。

闭合开关S后，滑动变阻器滑片自b向a移动的过程中（）A．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小C．电压表V1的示数不变，电路消耗的总功率变大D．电压表V2的示数变小，电路消耗的总功率变7（2006年镇江市）．灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V8（2006年北京市）现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V 10W”的字样，小明想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是A．把L1和L4串联后接入电路中B．把L2和L4串联后接入电路中C．把L1和L3串联后接入电路中D．把L2和L3串联后接入电路中9（2006年河北省）如图4所示，电源电压U=18V，小灯泡L的额定电压为9V。

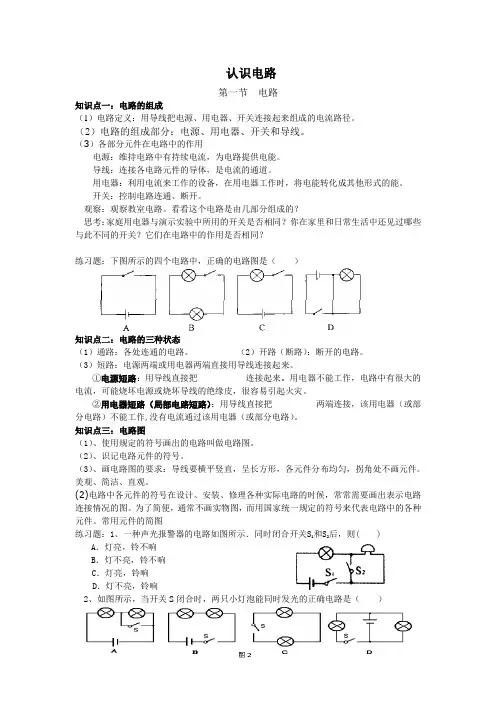

认识电路第一节电路知识点一：电路的组成（1）电路定义：用导线把电源、用电器、开关连接起来组成的电流路径。

（2）电路的组成部分：电源、用电器、开关和导线。

（3）各部分元件在电路中的作用电源：维持电路中有持续电流，为电路提供电能。

导线：连接各电路元件的导体，是电流的通道。

用电器：利用电流来工作的设备，在用电器工作时，将电能转化成其他形式的能。

开关：控制电路连通、断开。

观察：观察教室电路。

看看这个电路是由几部分组成的？思考：家庭用电器与演示实验中所用的开关是否相同？你在家里和日常生活中还见过哪些与此不同的开关？它们在电路中的作用是否相同？练习题：下图所示的四个电路中，正确的电路图是（）知识点二：电路的三种状态（1）通路：各处连通的电路。

（2）开路（断路）：断开的电路。

（3）短路：电源两端或用电器两端直接用导线连接起来。

①电源短路：用导线直接把___________连接起来。

用电器不能工作，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

②用电器短路（局部电路短路）：用导线直接把__________两端连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。

知识点三：电路图（1）、使用规定的符号画出的电路叫做电路图。

（2）、识记电路元件的符号。

（3）、画电路图的要求：导线要横平竖直，呈长方形，各元件分布均匀，拐角处不画元件。

美观、简洁、直观。

(2)电路中各元件的符号在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图。

为了简便，通常不画实物图，而用国家统一规定的符号来代表电路中的各种元件。

常用元件的简图练习题：1、一种声光报警器的电路如图所示．同时闭合开关S1和S2后，则( )A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响2、如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）3、如图所示，闭合开关S 时，电灯L 1、L 2都不亮。
