建筑外门窗保温性能分级及检测的方法共38页

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部分气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级
表9耐撞击性能：
(1)性能分级：
表10平面内变形性能和抗震要求。

建筑外门窗保温性能检测摘要：建筑门窗是建筑物中与外界联系最为密切的部分，也是能源消耗的重要来源。

在冬季，如果门窗的保温性能不佳，室内热量将会被大量散失，导致室温下降，人们需要增加暖气设施以保持舒适的温度，这样不仅浪费了大量的能源，也会增加空气污染、环境压力和经济负担。

因此，为确保建筑物外门窗的保温性能符合标准和要求，有必要进行科学、准确和全面的检测和评估。

同时，进行建筑门窗保温性能检测的结果可以为设计师、业主和建筑管理方提供有价值的参考和建议，帮助其选择合适的门窗材料和结构，提高建筑物的能源利用效率和使用寿命。

关键词：外门窗；保温；性能检测建筑物的能源消耗对环境保护和可持续发展有着至关重要的影响。

建筑物外墙、门窗作为建筑物与室外环境隔离的重要部件，其隔热性能直接影响到建筑物的节能效果。

因此，评估建筑物外门窗保温性能的准确性和有效性是非常关键的。

随着人们对能源消耗和环境保护意识的不断提高，建筑门窗保温性能的检测和评价已经被列入相关的国家标准和规范中。

通过对建筑外门窗的保温性能进行检测分析，可以为设计师提供建议和建议，以改善建筑的隔热性能，节约能源消耗，降低能源消耗的成本，并延长建筑的使用寿命。

一、建筑外门窗测保温性能检测的必要性建筑外门窗保温性能检测旨在评估门窗结构的隔热性能，以确定其保温性能是否符合相关标准要求。

该检测通常包括对门窗构件的材料和保温层厚度进行测试，以测量温度和热流通过门窗所需的时间。

评估结果将用于指导设计和建造门窗结构，确保其满足节能和环境保护的要求。

该检测应由专业的检测机构进行，并依据相关的标准执行。

我国建筑节能法、《建筑节能设计标准》、《民用建筑节能设计标准》等法律法规都针对建筑门窗的保温性能提出了明确的规定，规定门窗应该达到一定的隔热性能指标，以降低建筑物能耗和环境污染。

进行保温性能检测是判断门窗是否符合标准和法规要求的必要手段[1]。

建筑外门窗是建筑物采光、通风和保温的重要组成部分，其保温性能的好坏直接影响着建筑物能源利用效率。

建筑门窗保温性能的影响因素及检测分析摘要：在建筑项目中，门窗的保温性会直接影响到工程的质量，而且还和人们的生活密切相关。

门窗保温性能的高低，不仅影响门窗的气密性，还对门窗的质量有直接的影响。

本文对建筑建筑门窗保温性能的影响因素进行了总结，对检测原理和检测注意事项进行了分析，从而更好的提高建筑门窗的保温性能。

关键词：建筑门窗，保温性能，影响因素，检测1 研究背景为提供现代化舒适性服务的宗旨，现有的建筑门窗仍然欠缺保温性，气密性，滤水性等，许多建筑门窗在遭受过多年的使用，并未按时进行维护，大大降低了使用寿命。

使用寿命很大程度上取决于原材料的耐用性，原材料结构的坚固性，以及材料外层的保护漆。

建筑窗口保温性是一个常见而尚未解决的问题。

通常情况下，有关部门很少考虑节约能源的原则，需要用新的窗户代替原来的窗户，而不是修复现有的窗户。

虽然我国已经投入很大精力研发，已有所改观，仍和发达国家有很大差距。

基于以上背景，下文对建筑门窗保温性能的影响因素进行了总结，提出了相应的检测方法和注意事项，从而提高建筑门窗的保温性能。

2 建筑门窗保温性能的影响因素2.1门窗材料对保温性能的影响制作门窗最主要的材料是型材和玻璃，这也是影响保温性能最重要的两个部分。

现在具有节能要求的建筑门窗最基本的配置是中空玻璃+隔热型材，其中玻璃占据整个门窗绝大部分面积，所以玻璃的隔热保温性能的优劣直接影响门窗的保温性能。

（1）节能型门窗配置的玻璃必须是中空玻璃，而玻璃的品种、空气层的厚度和气体种类对中空玻璃传热系数的影响也是很明显的。

根据《公共建筑节能设计标准》（DGJ 08-107-2015）可以归纳出以下三点：（1）镀低透光Low-E膜的玻璃传热系数更低；（2）玻璃中间层充氩气的玻璃传热系数更低；（3）三玻两腔中空玻璃比两玻单腔中空玻璃的传热系数更低。

针对上述三点，可以总结出提高玻璃传热系数的方法有：（1）选择透光率更低的Low-E膜进行镀膜或者从单面镀膜变成双面镀膜，降低辐射造成的热量损失；（2）在中空玻璃中间的气体层充惰性气体比如氩气Ar，降低气体流动造成的热量传递；（3）改变玻璃结构：使用双层玻璃（中空玻璃）或三层玻璃（三玻两腔），多重阻隔空气流动，减小热量损失。

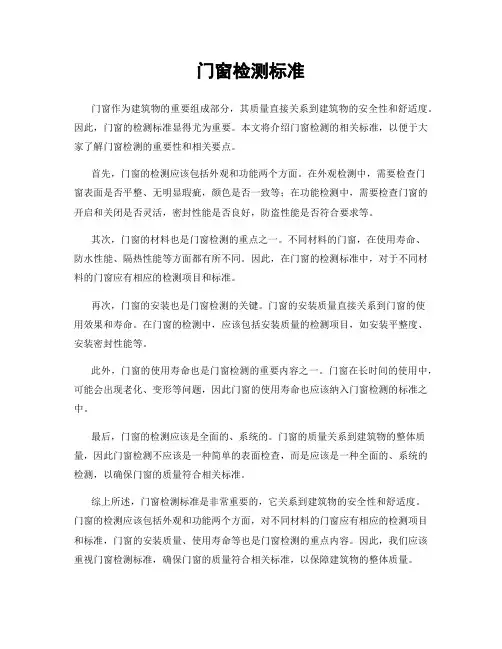

门窗检测标准
门窗作为建筑物的重要组成部分，其质量直接关系到建筑物的安全性和舒适度。

因此，门窗的检测标准显得尤为重要。

本文将介绍门窗检测的相关标准，以便于大家了解门窗检测的重要性和相关要点。

首先，门窗的检测应该包括外观和功能两个方面。

在外观检测中，需要检查门
窗表面是否平整、无明显瑕疵，颜色是否一致等；在功能检测中，需要检查门窗的开启和关闭是否灵活，密封性能是否良好，防盗性能是否符合要求等。

其次，门窗的材料也是门窗检测的重点之一。

不同材料的门窗，在使用寿命、
防水性能、隔热性能等方面都有所不同。

因此，在门窗的检测标准中，对于不同材料的门窗应有相应的检测项目和标准。

再次，门窗的安装也是门窗检测的关键。

门窗的安装质量直接关系到门窗的使
用效果和寿命。

在门窗的检测中，应该包括安装质量的检测项目，如安装平整度、安装密封性能等。

此外，门窗的使用寿命也是门窗检测的重要内容之一。

门窗在长时间的使用中，可能会出现老化、变形等问题，因此门窗的使用寿命也应该纳入门窗检测的标准之中。

最后，门窗的检测应该是全面的、系统的。

门窗的质量关系到建筑物的整体质量，因此门窗检测不应该是一种简单的表面检查，而是应该是一种全面的、系统的检测，以确保门窗的质量符合相关标准。

综上所述，门窗检测标准是非常重要的，它关系到建筑物的安全性和舒适度。

门窗的检测应该包括外观和功能两个方面，对不同材料的门窗应有相应的检测项目和标准，门窗的安装质量、使用寿命等也是门窗检测的重点内容。

因此，我们应该重视门窗检测标准，确保门窗的质量符合相关标准，以保障建筑物的整体质量。

建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）表1.1在20mm 以内。

如确定挠度超过20mm 时，以20mm 所对应的压力值作为分级值。

表表 1.3 空气渗透性能分级，m 3/m ·h表 1.4 保温性能分级注：表中K 值为幕墙中固定部分和可开启部分各占面积的加权平均值。

表 1.5注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。

表 1.6注：F 为撞击物体的运动量。

表 注：ґ在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据和JG3035—1996相同，无表6、表7。

2.玻璃幕墙光学性能（GB/T 18091—2000）注：1.透射比：从物体透射出的光通量和入射到物体的光通量之比，符号τ；2.反射比：被物体表面反射的光通量和入射的物体表面的光通量之比，符号ρ。

表2.2紫外线相对含量注：1.2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。

表2.3注：Ra光源（D65）透过玻璃后的一般显色指数。

3.建筑外门窗物理性能分级，（铝合金门GB/T8478—2003，铝合金窗GB/T8479—2003） 表3.1 抗风压性能分级（GB/T7106—2002）注：1.X ·X 表示用≥5.0Kpa 的具体值，取代分级代号。

在各分级指标值中，门主要受力构件相对挠度：单层、夹层玻璃小于等于L/120；中空玻璃挠度小于等于L/180。

2.分级中括号内的罗马字为86标准。

表 注：2.分级中括号内的罗马字为86标准。

单位缝长指标值1 (m 3/m ·h)单位面积指标值2(m 3/m ·h)注：分级中括号内的罗马字为86标准。

表3.4 保温性能分级（GB/T8484—2002）注：分级指标值中括号内数字为87标准。

表3.5 空气隔声性能分级（GB/T8485—2002）注：分级中括号内的罗马字为87标准。

建筑门窗保温性能检测及其影响因素发布时间：2022-11-14T03:14:13.635Z 来源：《建筑实践》2022年第13期第41卷作者：邱一希宋建奎[导读] 建筑外门窗保温性能是直接影响建筑能耗重要的物理性能邱一希宋建奎南通市建筑工程质量检测中心江苏南通 226015摘要：建筑外门窗保温性能是直接影响建筑能耗重要的物理性能，在建筑门窗保温性能检测过程中，诸多因素会对保温性能的检测结果产生了影响。

随着新标准GB/T 8484-2020《建筑外门窗保温性能检测方法》的实施，我们着眼于新方法，在新技术的指导下，分析、探讨对传热系数的检测结果产生影响的因素。

关键词：传热系数、检测技术、影响因素0 引言门窗的保温性能是建筑外门窗阻止热量由室内向室外传递的能力，用传热系数表征。

门窗传热系数是在稳态传热条件下，门窗两侧空气温差为1K时单位时间内通过单位面积的传热量。

传热系数越大，热损失就越大，保温性能就越差。

门窗热量的损失方式一般有三种：（1）对流：冷热空气通过门窗的缝隙互相流动，导致热损失。

（2）传导：门窗本身材料的分子运动进行的热量损失，从材料的一个面传导到另一个面，导致热量损失。

（3）辐射：通过玻璃以射线型式传播，不依靠任何介质，导致热量损失。

本文分析了影响建筑门窗传热系数的因素以及对保温性能结果的影响因素。

1建筑外门窗传热系数的检测原理基于稳态传热原理，采用标定热箱法检测建筑外门窗传热系数。

试件一侧为热箱，模拟供暖建筑冬季室内气温条件；另一侧为冷箱，模拟冬季室外气温和气流速度。

在对试件缝隙进行密封处理，试件两侧各自保持稳定的空气温度、气流速度和热辐射条件下，测量热相中加热装置单位时间内的发热量，减去通过热箱壁、试件框、填充板、试件和填充板边缘的热损失，除以试件面积与两侧空气温差的乘积，即可得到试件的传热系数K值（检测装置的组成见图1所示）。

图1 检测装置组成传热系数K值计算公式如式（1）所示。

注：与GB/T 8484-2008相比，GB/T 8484-2020《建筑外门窗保温性能检测方法》标准中传热系数K值的计算考虑了试件和填充板边缘的热损失，计算公式中增加了(边缘线传热量)。

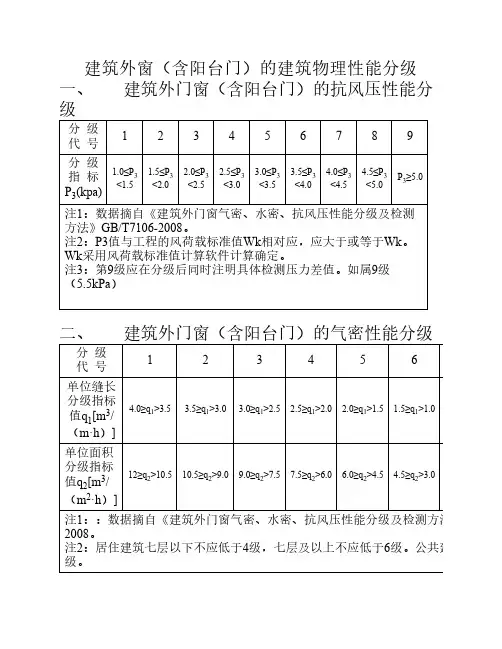

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级分级代号1 2 3 4 5 6 7 8 9分级指标P3(kpa)1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0 注：第9级应在分级后同时注明具体检测压力差值。

P3值与工程的风荷载标准值Wk相对应，应大于或等于Wk。

Wk采用风荷载标准值计算软件计算确定。

数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

天津市建筑节能门窗技术标准DB29-164-2010二、建筑外窗（含阳台门）的气密性能分级分级代号1 2 3 4 5 6 7 8单位缝长分级指标值q1[m3/（m·h）]4.0≥q1>3.53.5≥q1>3.03.0≥q1>2.52.5≥q1>2.02.0≥q1>1.51.5≥q1>1.01.0≥q1>0.5q2≤0.5单位面积分级指标值q2[m3/（m2·h）]12≥q2>10.510.5≥q2>9.09.0≥q2>7.57.5≥q2>6.06.0≥q2>4.54.5≥q2>3.03.0≥q2>1.5q2≤1.5注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

居住建筑七层以下不应低于3级，七层及以上不应低于4级。

公共建筑不应低于4级。

1，注：天津公共建筑节能规定采暖空间外门窗气密性不应低于6级，非采暖空间采用推拉窗时，不应低于3级。

三、建筑外窗（含阳台门）的水密性能分级分级 1 2 3 4 5 6分级指标ΔP（Pa）100≤ΔP<150150≤ΔP<250250≤ΔP<350350≤ΔP<500500≤ΔP<700ΔP≥700注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。
