过流保护时间定值测试 (2)

1、保护相关设置：（1）保护定值设置：（2）保护压板设置：在“保护定值”里，把“过负荷保护投入”置为“1”（即过负荷保护动作跳闸），其他控制字均置为“0”。

2、试验接线：图1.2.1 RCS-9612A 过负荷保护接线图将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“Ia”、“Ib”、“Ic”（极性端）端子相连；再将保护装置的交流电流“Ia＇”、“Ib＇”、“Ic＇”（非极性端）端子短接后接到“Ios”（零序电流极性端）端子，最后从“Ios＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。

将测试仪的开入接点“A”与保护装置的保护跳闸出口接点相连，将测试仪的+KM端与控制电源相连。

3、过负荷保护电流定值测试：在“交流试验”菜单里，可以用手动和自动两种方式分别对过负荷保护电流定值进行测试。

下面来介绍用“交流试验”中的手动方式来测试过负荷保护电流定值的方法。

（1）“交流试验”页面设置：其中：1）电压值：由于本次试验不需要电压，故不考虑其设置。

2）电流值：在手动方式下，手动输入一个低于保护定值的电流值，设为4.5A。

3）频率：设为50Hz。

4）步长：可自由设置，设为0.1A。

5）其他参数都是默认值。

（2）试验操作方法：开始试验点击或者按键盘上的“运行”“确认”键，测试仪开始输出，运行时间变化，手动按以步长增大直到保护动作蜂鸣器长响开入量A记录下动作值和动作时间，手动停止点击或者按键盘上的“停止”后提示保存试验报告，按需要命名保存word文档格式报告也可以直接按“退出”键终止试验。

在动作值测试过程中，按键逐步增大电流输出值（应保证两次按“键的时间间隔大于保护的动作延时3.0s），直到保护动作出口，开入接点A 闭合，记录动作值。

试验结果：保护动作时，开入量A会记录下动作时间和动作值，也可以采用自动试验，主要间隔时间要设置大于过负荷动作时间3S，有些过负荷保护只会发告警信号不会动作，当延时时间到了3S后，保护装置会发出告警信号，不会有出口动作。

过流保护测试方法1、过流保护动作值及时间测试假设定值为5A 0.5S1）、进入“递变”窗口，在试验参数中选择电流保护，然后点击添加测试项2）、在弹出的窗口中，将动作值和动作时间都选中，如下图：3）、在动作值窗口中；首先选择变量，然后设置变化始值（小于整定值），变化终值（大于整定值），变化步长（根椐测试精度要求设置，一般设置为0.1A或0.05A），变化方式设置为始→终；变化步长时间要求大于保护装置整定动作时间；动作值定义：一般按做那相故障即选择对应相。

整定值：按定值设置即可具体设置方法参照下图：4）、在动作时间窗口中；故障前电流不用设置，故障电流按整定值的1.2倍设置；故障前时间不用设置，最大故障时间要大于整定动作时间；整定值按定值进行设置参照下图：5）以上设置完成后，点击确定，开始试验即可。

2，若过流保护中带有方向闭锁和低电压闭锁，则需测试灵敏角。

假设保护装置的定值为5A 低电压闭锁值为70V 时间0.5S 灵敏角-45度采用90度接线方式，即A电流对应BC相线电压角度。

则具体设置方法如下：1）在递变窗口中选择“复压闭锁及功率方向”点击添加测试项按键，在弹出的对话窗中，测试项目只选择动作边界即可，如下图：2）、在“动作边界”窗口中进行设置，电压值：为对称的三相电压值，且电压值应小于低电压闭锁定值，需注意的是，一般保护定值中的低电压锁闭值都是以线电压的方式表达，与相电压存在√3的关系；电流值：只需设置一相即可，电流值应大于整定电流值，且角度要设置为0度；步长变化时间：大于整定出口时间变化始值=灵敏角+100度变化终值=灵敏解-100度变化步长：根据测试精度要求设置，一般设置为1度为宜变化方式：始→终→始变量选择：按电流对应的线电压选择，如电流设置为Ia时，则变量就选择为ph(Vbc)；同理Ib→ph(Vca)；Ic→ph(Vab),动作值定义：选择的项目应与变量相同整定值一栏可不设置，全部清0即可；具体参照下图。

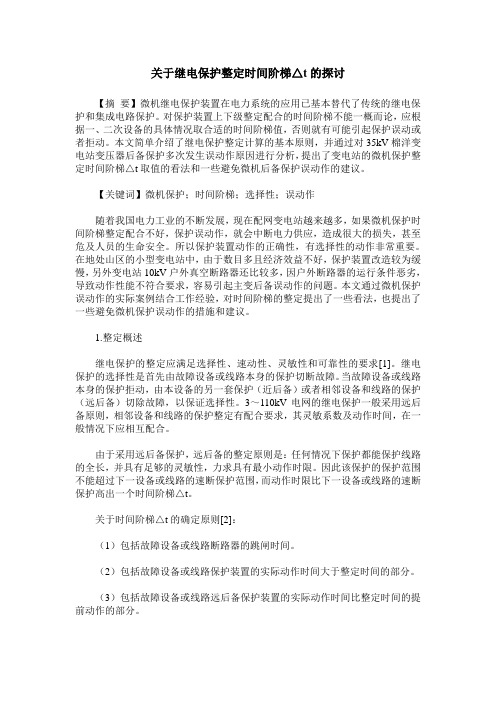

关于继电保护整定时间阶梯△t的探讨【摘要】微机继电保护装置在电力系统的应用已基本替代了传统的继电保护和集成电路保护。

对保护装置上下级整定配合的时间阶梯不能一概而论，应根据一、二次设备的具体情况取合适的时间阶梯值，否则就有可能引起保护误动或者拒动。

本文简单介绍了继电保护整定计算的基本原则，并通过对35kV棉洋变电站变压器后备保护多次发生误动作原因进行分析，提出了变电站的微机保护整定时间阶梯△t取值的看法和一些避免微机后备保护误动作的建议。

【关键词】微机保护；时间阶梯；选择性；误动作随着我国电力工业的不断发展，现在配网变电站越来越多，如果微机保护时间阶梯整定配合不好，保护误动作，就会中断电力供应，造成很大的损失，甚至危及人员的生命安全。

所以保护装置动作的正确性，有选择性的动作非常重要。

在地处山区的小型变电站中，由于数目多且经济效益不好，保护装置改造较为缓慢，另外变电站10kV户外真空断路器还比较多，因户外断路器的运行条件恶劣，导致动作性能不符合要求，容易引起主变后备误动作的问题。

本文通过微机保护误动作的实际案例结合工作经验，对时间阶梯的整定提出了一些看法，也提出了一些避免微机保护误动作的措施和建议。

1.整定概述继电保护的整定应满足选择性、速动性、灵敏性和可靠性的要求[1]。

继电保护的选择性是首先由故障设备或线路本身的保护切断故障。

当故障设备或线路本身的保护拒动，由本设备的另一套保护（近后备）或者相邻设备和线路的保护（远后备）切除故障，以保证选择性。

3～110kV电网的继电保护一般采用远后备原则，相邻设备和线路的保护整定有配合要求，其灵敏系数及动作时间，在一般情况下应相互配合。

由于采用远后备保护，远后备的整定原则是：任何情况下保护都能保护线路的全长，并具有足够的灵敏性，力求具有最小动作时限。

因此该保护的保护范围不能超过下一设备或线路的速断保护范围，而动作时限比下一设备或线路的速断保护高出一个时间阶梯△t。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

实验二 6-10KV 线路过流保护实验一．实验目的1．掌握过流保护的电路原理，深入认识继电器保护自动装置的二次原理接线图和展开接线图。

2．进行实际接线操作，掌握过流保护的整定调试和动作试验方法。

二．预习与思考1．为什么要选定主要继电器的动作值，并且进行整定？2．过电流保护中哪一种继电器属于测量元件？三．原理说明电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回接线。

二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。

它是以两种不同的型式表示同一套继电保护电路。

1.原理接线图图12-1 6～10KV线路的过电流保护原理接线图原理接线图用来表示继电保护和自动装置的工作原理。

所有的电器都以整体的形式绘在一张图上，相互联系的流回路、电压电路和直流回路都综合在一起，为了表明这种回路对一次回路的作用，将一次回路的有关部分也画在原理接线图里，这样就能对这个回路有一个明确的整体概念。

图12-1表示6～10KV线路的过电流保护原理接线图，这也是最基本的继电保护电路。

图12-2 线路过电流保护展开图从图12-1中可以看出，整套保护装置由五只继电器组成，电流继电器KA2、KA1的线圈接于A、C两相电流互感器的二次线圈回路中，即两相两继电器式接线。

当发生三相短路或任意两相短路时，流过继电器的电流超过整定值，其常开触点闭合，接通了时间继电器KT 的线圈回路，直流电源电压加在时间继电器KT的线圈上，使其起动，经过一定时限后其延时触点闭合，接通信号继电器KS和保护出口中间继电器KM的线圈回路、二继电器同时起动，信号继电器KS触点闭合，发出6～10KV过流保护动作信号并自保持，中间继电器KM起动后把断路器的辅助触点和跳闸线圈YR二者串联接到直流电源中，跳闸线圈YR通电，跳闸电铁磁励磁，脱扣机构动作，使断路器跳闸，切断故障电路，断路器QF跳闸后，辅助触点分开，切断跳闸回路。

低电压起动过电流保护及过负荷保护实验一、实验目的1、掌握发电机低电压起动过电流保护和过负荷保护的工作原理、整定值计算方法和调试技术。

2、理解发电机低电压起动过电流保护和过负荷保护的原理图，展开图及其保护装置中各继电器的功用。

3、学会发电机低电压起动过电流保护及过负荷保护的安装接线操作技术及整组实验方法。

二、预习与思考1、根据本次实验要求，参考图6－1、图6－2设计并绘制单相式发电机低电压起动过电流保护及过负荷保护实验接线图。

2、为什么要设置电压回路断线信号？3、二个时间继电器如何配合？4、低压起动过电流保护中哪几种继电器属于测量元件？5、过负荷保护中哪个继电器是测量元件？三、原理说明1、低电压起动过电流保护由于发电机的负荷电流通常比较大，以致过电流保护装置反应外部故障时的灵敏度可能很低，为了提高灵敏度，对过电流保护采用低电压起动，使保护能有效地区分最大负荷电流与外部故障二种不同的情况，见图6—1、图6—2。

因为发电机在最大负荷电流下工作时，电压降低甚小，而外部元件（如输电线路、升压变压器等）发生短路故障时，电压则剧烈降低。

利用这一特点，发电机过流保护采用低电压起动后就可以不去考虑避开最大负荷电流，而只要按发电机的正常工作电流整定保护装置的起动电流，从而使得保护装置的起动电流减小，灵敏度相应提高。

考虑到发电机是系统中最重要的元件，为了提高过流保护装置的可靠性，保护实验电路采用三相式接线。

互感器应装设在发电机定子三相线圈中性点侧的各相引出线上。

为了保证发电机在未并入系统前或与系统解列以后发生短路时，保护装置仍能正确工作，电压继电器应从装设在发电机出口处的电压互感器上取得电压，在实际保护接线中这些要点必须掌握。

在本保护中，当电压互感器二次回路断线时，低电压继电器起动中间继电器9，发出断线信号即中间继电器9同时起到交流电压回路断线监视作用。

低电压起动过电流保护装置的动作电流I dz,bh按下式整定：K KI dz,bh= -----------I fh，e(6—1)K h式中：K K——可靠系数，一般取1.15~1.25。

关于继电保护整定时间阶梯△t的探讨【摘要】微机继电保护装置在电力系统的应用已基本替代了传统的继电保护和集成电路保护。

对保护装置上下级整定配合的时间阶梯不能一概而论，应根据一、二次设备的具体情况取合适的时间阶梯值，否则就有可能引起保护误动或者拒动。

本文简单介绍了继电保护整定计算的基本原则，并通过对35kV棉洋变电站变压器后备保护多次发生误动作原因进行分析，提出了变电站的微机保护整定时间阶梯△t取值的看法和一些避免微机后备保护误动作的建议。

【关键词】微机保护；时间阶梯；选择性；误动作随着我国电力工业的不断发展，现在配网变电站越来越多，如果微机保护时间阶梯整定配合不好，保护误动作，就会中断电力供应，造成很大的损失，甚至危及人员的生命安全。

所以保护装置动作的正确性，有选择性的动作非常重要。

在地处山区的小型变电站中，由于数目多且经济效益不好，保护装置改造较为缓慢，另外变电站10kV户外真空断路器还比较多，因户外断路器的运行条件恶劣，导致动作性能不符合要求，容易引起主变后备误动作的问题。

本文通过微机保护误动作的实际案例结合工作经验，对时间阶梯的整定提出了一些看法，也提出了一些避免微机保护误动作的措施和建议。

1.整定概述继电保护的整定应满足选择性、速动性、灵敏性和可靠性的要求[1]。

继电保护的选择性是首先由故障设备或线路本身的保护切断故障。

当故障设备或线路本身的保护拒动，由本设备的另一套保护（近后备）或者相邻设备和线路的保护（远后备）切除故障，以保证选择性。

3～110kV电网的继电保护一般采用远后备原则，相邻设备和线路的保护整定有配合要求，其灵敏系数及动作时间，在一般情况下应相互配合。

由于采用远后备保护，远后备的整定原则是：任何情况下保护都能保护线路的全长，并具有足够的灵敏性，力求具有最小动作时限。

因此该保护的保护范围不能超过下一设备或线路的速断保护范围，而动作时限比下一设备或线路的速断保护高出一个时间阶梯△t。

无时限电流速断保护(电流I段)反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也称为无时限电流速断保护。

1.几个基本概念（1）系统最大运行方式与系统最小运行方式最大运行方式：就是在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。

最小运行方式：就是在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。

（2）最小短路电流与最大短路电流在最大运行方式下三相短路时，通过保护装置的短路电流为最大，称之为最大短路电流。

在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。

（3）保护装置的起动值对应电流升高而动作的电流保护来讲，使保护装置起动的最小电流值称为保护装置的起动电流。

（4）保护装置的整定所谓整定就是根据对继电保护的基本要求，确定保护装置起动值，灵敏系数，动作时限等过程。

2、整定计算（1）动作电流为保证选择性，保护装置的起动电流应按躲开下一条线路出口处短路时，通过保护的最大短路电流来整定。

即Idz＞Id.max=KK Id.Bmax 式中可靠系数KK =1.2~1.3，结论:电流速断保护只能保护本条线路的一部分，而不能保护全线路，其最大和最小保护范围Lmax和Lmin。

(2) 保护范围（灵敏度KLm）计算（校验）《规程》规定，在最小运行方式下，速断保护范围的相对值 Lb%＞（15%~20%）时，为合乎要求，即（3）动作时限无时限电流速断保护没有人为延时,在速断保护装置中加装一个保护出口中间继电器。

一方面扩大接点的容量和数量，另一方面躲过管型避雷器的放电时间，防止误动作。

t=0s3、对电流速断保护的评价优点：是简单可靠，动作迅速。

缺点：（1）不能保护线路全长；（2）运行方式变化较大时，可能无保护范围。

注意: (1) 在最大运行方式下整定后，在最小运行方式下无保护范围。

二、限时电流速断保护(电流II段)的电流速断保护限时电流速断保护：按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。

实验二：过电流保护实验一、实验目的与要求熟悉过电流保护的电路图的电气连接，掌握过电流保护的工作原理。

二、实验类型验证性实验三、实验原理及说明过电流保护就是当电流超过预定最大值时，使保护装置动作的一种保护方式。

当流过被保护原件中的电流超过预先整定的某个数值时，保护装置启动，并用时限保证动作的选择性，使断路器跳闸或给出报警信号。

电网中发生相间短路故障或者非正常负载增加，绝缘等级下降等情况下，电流会突然增大，电压突然下降，过流保护就是按线路选择性的要求，整定电流继电器的动作电流的。

当线路中故障电流达到电流继电器的动作值时，电流继电器动作按保护装置选择性的要求，有选择性的切断故障线路，通过其触点启动时间继电器，经过预定的延时后，时间继电器触点闭合，将断路器跳闸线圈接通，断路器跳闸，故障线路被切除，同时启动了信号继电器，信号牌掉下，并接通灯光或音响信号。

四、实验仪器模拟变电所平台五、实验内容要求把过电流保护的电气接线图绘制出来，并结合接线图叙述其工作原理（包括断路器的合闸动作和分闸动作）。

六、实验分析与思考1. 过电流保护电路中包括哪些继电器，其分别的作用是什么？过流继电器，用于电流故障判断，如DL-31或GL-15等时间继电器，用于整定值中间继电器用于扩张接点或容量电压继电器用于欠压或过压判断信号继电器用于发信号中间继电器：用于各种保护和自动控制线路中，以增加保护和控制回路的触点数量和触点容量。

时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

（识别真假事故、、、、、过电流保护）四个电流继电器：2. 继电器的线圈和接点是如何先后动作的？、继电器的动合(常开)触点在继电器线圈未通电、通电、断电时是如何动作的A:未通电，断开。

通电，由断开状态转成闭合状态。

断电，由闭合状态转成断开状态。

2、继电器的延时长开（闭合）触点在继电器线圈未通电、通电、断电时是如何动作的A：未通电，断开。
