电力系统工程复习题

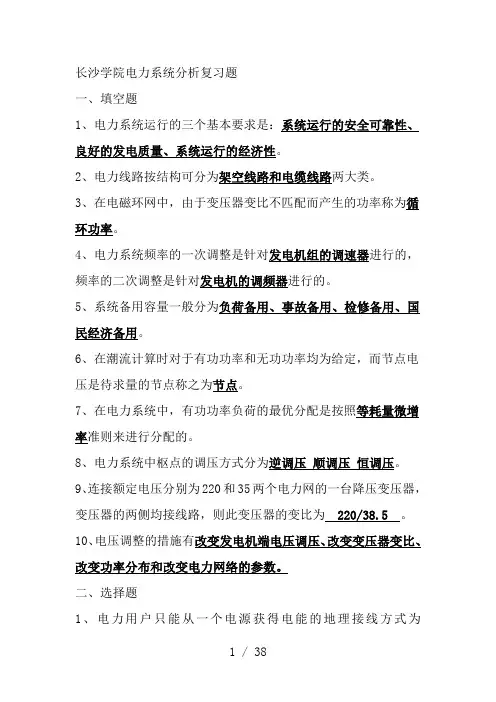

长沙学院电力系统分析复习题一、填空题1、电力系统运行的三个基本要求是：系统运行的安全可靠性、良好的发电质量、系统运行的经济性。

2、电力线路按结构可分为架空线路和电缆线路两大类。

3、在电磁环网中，由于变压器变比不匹配而产生的功率称为循环功率。

4、电力系统频率的一次调整是针对发电机组的调速器进行的，频率的二次调整是针对发电机的调频器进行的。

5、系统备用容量一般分为负荷备用、事故备用、检修备用、国民经济备用。

6、在潮流计算时对于有功功率和无功功率均为给定，而节点电压是待求量的节点称之为节点。

7、在电力系统中，有功功率负荷的最优分配是按照等耗量微增率准则来进行分配的。

8、电力系统中枢点的调压方式分为逆调压顺调压恒调压。

9、连接额定电压分别为220和35两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为220/38.5。

10、电压调整的措施有改变发电机端电压调压、改变变压器变比、改变功率分布和改变电力网络的参数。

二、选择题1、电力用户只能从一个电源获得电能的地理接线方式为（ ）。

A 、双回路的放射式B 、两端供电式C 、有备用接线D 、无备用接线2、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（ ）。

A 、运算负荷功率B 、运算电源功率C 、等值负荷功率D 、等值电源功率3、在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（ ）。

A 、3B B B I U S = B 、B B B I U S =C 、B B B I U S 3=D 、B B B I U S 3=4、利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ ）。

A 、P —Q 分解法高于牛顿—拉夫逊法B 、牛顿拉夫逊法高于P —Q 分解法C 、两者一样D 、无法比较5、电力系统无功电源最优分配的目的是（ ）。

A 、使电力系统总的能源消耗最少B 、使电力网的有功损耗最小C 、使电力系统的电能质量最好D 、使电力网的无功损耗最小6、负荷的单位调节功率可以表示为( )A 、L L fK P ∆=-∆ B 、L L f K P ∆=∆ C 、L L P K f ∆=-∆ D 、L L P K f∆=∆7、求无功功率分点的目的是( )。

电力系统分析复习题2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

2.电压降落、电压损耗、电压偏移的定义有所不同答：网络元件电压降落是指元件首末端两点电压的相量差，即12()V V R jX I -=+；把两点间电压绝对值之差称为电压损耗，用V ∆表示，12V V V ∆=-；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV 表示，也可以用额定电压的百分数表示。

若某点的实际电压为V ，该处的额定电压为N V ，则用百分数表示的电压偏移为电压偏移（%）100N N V V V -=⨯5.输电线路何时作为无功电源、何时作为无功负荷答：35KV 及以下的架空线路的充电功率甚小，一般说，这种线路都是消耗无功功率的；110KV 及以上的架空线路当传输功率较大时，电抗中消耗的无功功率将大于电纳中产生的无功功率，线路成为无功负载，当传输功率较小（小于自然功率）时，电纳中生产的无功功率，除了抵偿电抗中的损耗以外，还有多余，这时线路就成为无功电源。

（0180δ<：无功电源；0180δ>，无功负荷）1.两端供电网络功率分布的计算公式﹝掌握假设的条件和两个功率分量 式11-7﹞答：*****12212211,******22112112*****11112222,******22112112()()()()b b a b N a a LD cir b b a a a a a b N a a LD cir b b a a Z Z S Z S V V V S S S Z Z Z Z Z Z Z S Z Z S V V V S S S Z Z Z Z Z Z ⎧++-⎪=+=+⎪++++⎪⎨⎪++-=-=-⎪⎪++++⎩① 第一部分由负荷功率和网络参数确定，阻抗共轭值成反比的关系分配②第二部分与负荷无关，它可以在网络中负荷切除的情况下，由两个供电点的电压差和网络参数确定。

一、选择题（100题)1.下列选项中不属于配电自动化的管理子系统。

（ B ）（A）信息管理子系统（B) 电流管理子系统（C）负荷管理子系统（D) 可靠性管理子系统2.电力线路的结构分为电缆线路结构和（ A ）结构两类。

(A) 架空线路(B）光纤线路（C) 高分子材料线路（D) 杆塔线路3.重合器的动作特性一般可整定为“一快二慢”.“二快二慢” ( B ）。

(A）一快四慢（B）一快三慢(C）二快三慢(D) 三快三慢4.根据判断故障方式的不同，分段器可分为电压—时间型分段器和( D ）两类。

（A）过压脉冲计数型分段器（B) 电压—功率型分段器(C）电流—时间型分段器（D）过流脉冲计数型分段器5.配电SCADA主要由三部分组成,分别为：（A ）。

通信系统和远方终端装置。

（A) 控制主站(B) 监控显示（C）外设部分(D) 服务器6.下列变压器中效率最高的是( D )（A) S9 （B) S11 （C) S7 (D）S137.下列选项中( D ）不属于FTU的性能要求。

（A) 统计功能(B) 事故记录（C) 远程通信功能(D) 优化功能8.自动发电控制AGC功能可保证电网的（ B )（A）.电压 (B).频率 (C)。

电流（D）.功率因数9.电力系统自动化中的无功调节可保证电网的（ A )（A）.电压 (B）。

频率 (C).电流 (D).功率因数10.异步通信方式的特点之一是（ B )(A）。

设备复杂（B).设备简单（C）。

传输效率高 (D)。

时钟要求高11.电力系统状态估计的量测量主要来自( C )（A).调度人员（B)。

值班人员 (C）。

SCADA系统（D）。

主机12.配电系统少人值守变电站应具有的基本功能是（ B )（A).自动重合闸功能 (B）。

变电站综合自动化功能（C).遥控功能（D).遥信功能13.馈电线自动化系统应有（ C ）（A).无功调节功能 (B)。

有功调节功能（C)。

故障定位功能 (D）.电容器投切功能14.对频率f=50Hz的交流信号采样时，欲使采样间隔的电角度为30°,采样速率fs应为( D )(A).5f0 (B)。

1.电网调度自动化实行_分层_管理。

2.RTU 的基本组成包括__硬件___和__软件__两个部份。

3.对变位遥信信息检测的常用方法是__软件扫查__和___硬件中断____。

4.二进制数(1011)B 转化为十进制数是___ 11____。

5.物理层用户之间交换信息需要通过_一条实际链路_。

6.通信网的路由选择方式分为_决定性和适应性的两类_。

7.独立系统的AGC 控制机组出力，以保证电网_频率恒定__。

8.系统静态安全分析的内容包括__ 电压__、__频率_、_过负荷__。

9.配电网的形式有_树枝状__、_环状__、__ 网状__。

10.事故调查处理“四不放过”原则是：事故原因不清晰不放过、事故责任者和应受教育者没有受到教育不放过、没有采取防范措施不落实不放过、事故责任者没有受到处罚不放过。

11.电力企业执行的两票是指工作票和操作票。

12.电力企业执行的三制是指交接班制、巡回检查制和设备定期试验轮换制。

13.发供电企业每年编制两措计划，是指反事故措施计划和安全技术劳动保护措施计划。

14.在电气设备上工作，保证安全的组织措施为：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。

15、计算机网络的物理层数据传输方式中数据采样方式应属于(电信号特性)16LAN 环形结构的性能之一是(模块性好)17 负荷的经济分配(EDC)应根据( 超短期负荷预测)18 在EMS 中分析电力系统电压失稳属于( .动态安全分析)19 电网监控与调度自动化系统的基本功能包括(变电站自动化)，(配电网管理系统)，(能量管理系统)。

20 同步发机电的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。

21 电管理系统(DMS)中用户负荷周期控制的功能属于( LM 功能)22 有监督计划用电执行情况职责的是(地调中心 )23MS 系统中分析电力系统失稳情况应属(动态安全分析 )24 尔模块的工作原理是(磁势平衡原理 )25 直线视距传输信息的信道是( 微波信道 )26 具有偶监督作用， do=4 的循环码，充分利用纠错、检错能力时可(纠正 1 位、检 3 位错)27 树形结构计算机网的特点之一是(成本低 )28 调度迅速成平稳恢复供电时是处于(恢复状态 )29 发机电出力与负何不平衡时，如不采取切负荷措施会导致(系统崩溃状态)30 电厂、火电厂协调应根据( 短期负荷预测 )28.调度员培训仿真系统对新运行方式的开辟与确定的培训对象是 (运行维护人员 )29.配电自动化 DMS 系统中控制的是(用户负责 )30.变电所综合自动化的功能之一是( 故障测距 )1.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C. 电压、频率和波形D.有功电度和无功电度2.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV 路线的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%~5%B. 5%~10%C. 10%~15%D. 15%~20%5.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发机电，当输出的无功电流增大时，机端电压( D )A.不变B.增大C. 以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会(C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D. 以上三项都有8.自动励磁调节器的强励倍数普通取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA. 50B. 300C. 600D. 120010.机端并联运行的各发机电组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正11 同步发机电并列时脉动电压周期为 20s，则滑差角频率允许值ωsy 为( A )。

电力系统分析复习题一、简答题1、简述我国电力系统常用的电压等级有哪些？各用电设备额定电压是如何规定的？答：6、10、35、（60）、110、（154）、220、330、500kV和750kV， 800kV，1000kV。

输电线路：各用电设备的额定电压取与线路的额定电压相等，从而使所有用电设备在额定电压的附近处运行。

用电设备容许的电压偏移一般为5%，沿线电压降落一般为10%，因而要求线路始端电压为额定值的1.05倍，并使末端电压不低于额定值的0.95倍。

U N =(Ua＋Ub)/2 。

发电机：发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的1.05倍。

U GN＝U N（1＋5％）变压器：变压器一次侧额定电压取等同于用电设备额定电压，对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压即：U1N ＝ U GN＝U N（1＋5％）变压器二次侧额定电压取比线路额定电压高5% ，因变压器二次侧额定电压规定为空载时的电压，而额定负荷下变压器内部电压降落约为5%。

为使正常时变压器二次侧电压较线路额定电压高5%，变压器二次侧额定电压取比线路额定电压高10%。

2、按被测量名称分，现场常用的电气仪表有哪几种?答：有电压表、电流表、功率表、欧姆表、电能表、功率因数表、频率表、相序表及万用表等。

3、电能质量的三个主要指标是什么？各有怎样的要求？电压电压偏移是指电网实际电压与额定电压之差（代数差）。

规定：用户端额定电压不应超过额定电压的：35KV级以上的用户为±5%；10KV 及以下用户为± 7%；低压照明用户为± 5%-10%。

频率我国标准频率是50Hz, 一般频率波动应在± 0.5Hz以内，对于精密仪器系统频率波动应在± 0.2Hz以内。

波形为正弦波，波形不能畸变。

4、简述电力系统标幺值的选定原则。

标么值：采用其实际值（有名单位值）与某一选定的值的比值表示：在电气量中可先选定两个基准值，通常先选定基准功率S B和基准电压U B，在S B 和U B选定后，基准电流I B和基准阻抗Z B也就随之而定，变压器原副边电压基准值的比取与原副边额定值的比相等。

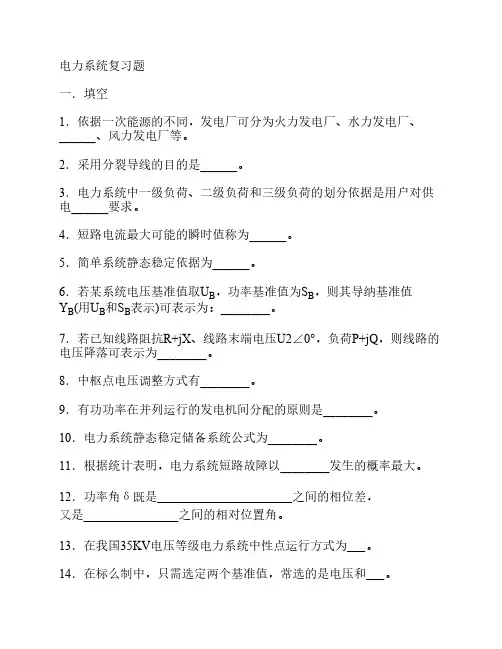

电力系统复习题一．填空1．依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、______、风力发电厂等。

2．采用分裂导线的目的是______。

3．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______要求。

4．短路电流最大可能的瞬时值称为______。

5．简单系统静态稳定依据为______。

6．若某系统电压基准值取U B，功率基准值为S B，则其导纳基准值Y B(用U B和S B表示)可表示为：________。

7．若已知线路阻抗R+jX、线路末端电压U2∠0°，负荷P+jQ，则线路的电压降落可表示为________。

8．中枢点电压调整方式有________。

9．有功功率在并列运行的发电机间分配的原则是________。

10．电力系统静态稳定储备系统公式为________。

11．根据统计表明，电力系统短路故障以________发生的概率最大。

12．功率角δ既是之间的相位差，又是之间的相对位置角。

13．在我国35KV电压等级电力系统中性点运行方式为。

14．在标么制中，只需选定两个基准值，常选的是电压和。

15．电力系统运行的基本要求有可靠性、优质性和。

16．电能质量是指电压质量、波形质量和。

17．耗量特性曲线上某点切线的斜率称为___________。

18．发电机定子三相短路，短路电流除有强制分量外还有___________。

19．输电线路的电气参数有电阻、电抗、电导和___________。

20．输电线路空载时，末端电压比始端电压___________。

21．在我国衡量电能质量的三个指标中，频率的允许偏移范围为___________HZ。

22．潮流计算中，PQ节点待求的物理量是该节点的电压幅值和___________。

23．电力系统中，备用容量按存在形式可分为两种：即热备用和___________。

24．在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%U N），这种调压方式为___________。

电力系统自动化考试复习题一、填空题1、同步发电机的并列方法可分为准同期并列和自同期并列两种。

2、脉动电压含有同期合闸所需的所有信息：电压幅值差、频率差和合闸相角差。

对同步发电机的励磁进行控制，是对发电机的运行实行控制的重要容之一。

3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成。

4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统。

5，发电机发出的有功功率只受调速器控制，与励磁电流的大小无关。

6，与无限大容量母线并联运行的机组，调节它的励磁电流可以改变发电机无功功率的数值。

7，同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。

8，电力系统的稳定分为静态稳定和暂态稳定两类。

9，发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小。

交流主励磁机的频率机，其频率都大于50Hz，一般主励磁机为100Hz，有实验用300Hz以上。

10，他励交流励磁机系统的主副励磁机的频率都大于50Hz，只励磁机的频率为100Hz ，副励磁机的频率一般为500Hz ,以组成快速的励磁系统。

其励磁绕组由本机电压经晶闸管整流后供电。

11，静止励磁系统，由机端励磁变压器供电给整流器电源，经三相全控整流桥直接控制发电机的励磁。

12，交流励磁系统中，如果采用了晶闸管整流桥向转子供应励磁电流时，就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁。

13，交流励磁系统中，要保证逆变过程不致“颠覆”，逆变角β一般取为40°，即α取140°，并有使β不小于30°的限制元件。

14，励磁调节器基本的控制由测量比较，综合放大，移相触发单元组成。

15，综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元。

16，输入控制信号按性质分为：被调量控制量（基本控制量），反馈控制量（为改善控制系统动态性能的辅助控制），限制控制量（按发电机运行工况要求的特殊限制量）。

《电力系统分析》复习题1一、填空题1、电力网络主要由电力线路和（ 变压器或变、配电装置或变电所 ）组成。

2、电能生产最基本首要的要求是( 保证安全可靠持续供电 )。

3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为（ 220/38.5或5.7 ）。

4、在我国110kV 以上电力系统的中性点运行方式一般为（直接接地）。

5、电压降落指元件两端电压的（相量差）。

6、在电磁环网中，由于变压器变比不匹配而产生的功率称为（循环功率；）。

7、电力系统频率的一次调整，通过调节发电机组上的（调速器）完成。

8、双绕组变压器的分接头在（ 高压绕组 ）侧。

9、短路冲击电流指的是（短路电流最大可能的瞬时值）。

10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。

二、单项选择题1、电导是反映电流流经导线而产生的__D__的参数。

A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。

A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采用的调压方式是____B_____。

A 顺调压 B 逆调压 C 常调压4、潮流方程是由____B_____推导得来的。

A 回路电流方程；B 节点电压方程；C 支路电压方程；D 割集方程 5、P-V 节点是_______B_____的节点。

A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相角未知；D 节点的电压和相角已知6、高压电网中，电能传输时产生的电压损耗主要是____D______引起的。

A 有功电流流过电阻；B 有功电流流过电抗；C 无功电流流过电阻；D 无功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。

A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电力系统进行潮流的调整和控制措施，错误的是____D_____。

电力系统考试试题库一、选择题1. 电力系统的基本功能是什么？A. 产生电能B. 传输电能C. 分配电能D. 所有选项都是2. 电力系统中，短路电流的计算属于以下哪个领域？A. 电力系统保护B. 电力系统规划C. 电力系统运行D. 电力系统经济性分析3. 电力系统中，以下哪个设备用于提高电压？A. 变压器B. 发电机C. 电动机D. 断路器4. 以下哪种现象不属于电力系统的暂态过程？A. 短路B. 过载C. 故障D. 系统启动5. 在电力系统中，谐波产生的主要原因是什么？A. 电力线路损耗B. 电力设备非线性特性C. 电力系统过载D. 电力系统短路二、填空题6. 电力系统的稳定性包括______稳定性和______稳定性。

7. 电力系统分析中，______是指在电力系统发生故障后，系统能够保持同步运行的能力。

8. 电力系统保护装置的作用是______故障电流，保护电力设备不受损害。

9. 电力系统中的无功功率主要与______有关。

10. 电力系统中，______是指在电力系统正常运行时，系统能够满足负荷需求的能力。

三、简答题11. 简述电力系统保护的基本原则。

12. 说明电力系统规划的重要性。

13. 描述电力系统经济性分析的主要内容。

14. 阐述电力系统谐波产生的影响及其控制方法。

15. 电力系统暂态过程分析的意义是什么？四、计算题16. 假设一个电力系统在正常运行时，其最大负荷为100MW，系统总损耗为10%，试计算系统在最大负荷时的总功率。

17. 给定一个单相变压器的额定容量为50kVA，额定电压为2000V，试计算其二次侧的额定电压，假设变压器的效率为100%。

五、论述题18. 论述电力系统自动化技术在现代电力系统中的作用。

19. 分析电力系统负荷预测的重要性及其对电力系统规划的影响。

六、案例分析题20. 假设一个电力系统在运行中发生了三相短路，试分析该事件对系统稳定性的影响，并提出可能的解决方案。

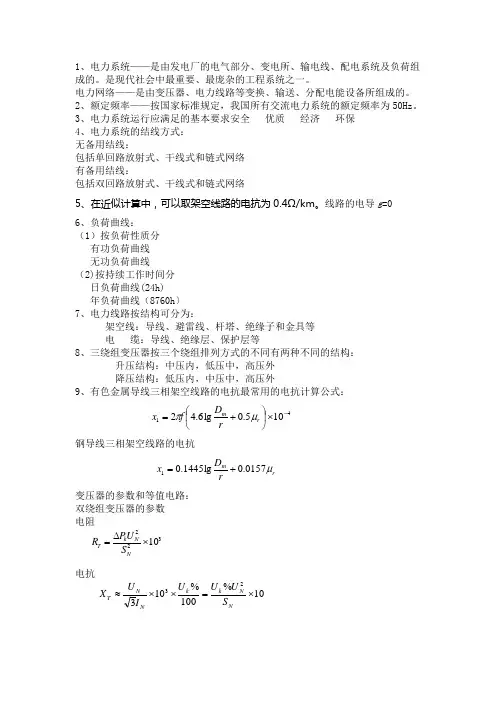

1、电力系统——是由发电厂的电气部分、变电所、输电线、配电系统及负荷组成的。

是现代社会中最重要、最庞杂的工程系统之一。

电力网络——是由变压器、电力线路等变换、输送、分配电能设备所组成的。

2、额定频率——按国家标准规定，我国所有交流电力系统的额定频率为50Hz 。

3、电力系统运行应满足的基本要求安全 优质 经济 环保 4、电力系统的结线方式： 无备用结线：包括单回路放射式、干线式和链式网络 有备用结线：包括双回路放射式、干线式和链式网络5、在近似计算中，可以取架空线路的电抗为0.4Ω/km 。

线路的电导g =06、负荷曲线： （1）按负荷性质分 有功负荷曲线 无功负荷曲线（2)按持续工作时间分 日负荷曲线(24h) 年负荷曲线（8760h 〕 7、电力线路按结构可分为：架空线：导线、避雷线、杆塔、绝缘子和金具等 电 缆：导线、绝缘层、保护层等8、三绕组变压器按三个绕组排列方式的不同有两种不同的结构： 升压结构：中压内，低压中，高压外 降压结构：低压内，中压中，高压外9、有色金属导线三相架空线路的电抗最常用的电抗计算公式：41105.0lg 6.42-⨯⎪⎭⎫⎝⎛+=r m r D f x μπ钢导线三相架空线路的电抗r mrD x μ0157.0lg1445.01+= 变压器的参数和等值电路： 双绕组变压器的参数 电阻电抗10、两台变压器经济运行的临界负荷32210⨯∆=N N k T S U P R 10%100%10323⨯=⨯⨯≈N Nk k N N T S U U U I U X变压器经济运行的临界负荷，用Scr 表示。

当S=S ′＜Scr 时，因ΔP Ι′＜ΔP Ⅱ′，故宜于一台运行； 当S=S ″＞Scr 时，因ΔP Ι″＞ΔP Ⅱ″，故宜于二台运行； 当S=Scr 时，则ΔP Ι=ΔP Ⅱ，判别两台同型号同容量（SN ）的变压器经济运行的临界负荷为假如是n 台同型号同容量（SN ）的变压器，则判别第n 台与n －1台经济运行的临界负荷为 11、最大负荷利用小时数Tmax ：指一年中负荷消费的电能A 除以一年中的最大负荷Pmax ，即：年负荷率：一年中负荷消费的电能A 除以一年中的最大负荷Pmax 与8760h 的乘积，即：年负荷损耗率：全年电能损耗除以最大负荷时的功率损耗与8760h 的乘积，即： 最大负荷损耗时间：全年电能损耗除以功率损耗，即：线损率或网损率：线路上损耗的电能与线路始端输入的电能的比值12、一般线路的等值电路，不考虑线路的分布参数特性，只用将线路参数简单地集中起来的电路表示。

电力系统分析复习题 二、计算题1．有一台110/11，容量为20000KVA 的三相双绕组变压器，名牌给出的实验数据为：△P K =135KW, P 0=22KW ，U k %=10.5，I 0%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。

2. 无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为Z T =0.5003+j7.7818Ω，Z L =1.1+j402Ω。

图13.电力线路长80km ，线路采用LGJ-120导线，其参数为Z l =21.6+j33Ω，B l /2=1.1*10-4S ，线路额定电压为110KV ，末端接有一台容量为20MVA 、变比为110/38.5KV 的降压变压器，折算到变压器高压侧的变压器参数为： Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)*10-6S ，变压器低压侧负荷为15+j11.25MVA ，正常运行时要求线路始端电压U 1为117.26KV 。

试画出网络等值电路，计算该输电网的潮流、电压分布（有名值、标幺值均可）。

4．计算图3网络导纳矩阵（图中数据是阻抗值）图 35.单相对地短路故障如图4所示，故障边界条件为：...0,0fb fa fc U I I ===, 其中：Z 0=j0.25, Z 1=j0.14, Z 2=j0.15, U F=1.05∠0（a ）画出序网络的连接关系图，(b)写出正、负、零序故障电流、电压计算式。

T 1L233S 36KV图4电力线路长100km ，线路采用LGJ-120导线，如图3所示，其参数为Z l =27+j41.2Ω，B l /2=j1.38×10-4S ，线路额定电压为110kV ，末端接有一台容量为20MVA 、变比为110/38.5kV 的降压变压器，折算到变压器高压侧的变压器参数为：Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)×10-6S ，变压器低压侧负荷为10+j5MVA ，正常运行时要求线路始端电压U 1为118kV 。

《电力系统分析》复习题一、填空题1、电力系统是由、和有机连接起来，所构成的生产、输送、分配和使用电能的整体。

2、在三相电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：、和。

3、用功率和阻抗表示的电压降纵分量的表达式为。

4、当功率的有名值为S=P+jQ时，（功率因数角为），取基准功率为Sn，则无功功率的标么值为。

5、为了满足频率调整的需要，以适应用户对功率的要求，电力系统装设的发电机的额定容量必须当前的负荷。

6、采用分裂导线，使得线路电抗。

7、在频率调整过程中，能够实现频率无差调节的是。

8、有零序分量的条件是三相电流之和不等于。

9、环式网络中，有功功率分点和无功功率分点。

10、在频率调整过程中，能够实现频率无差调节的是。

11、潮流计算中，PV节点是指的节点。

12、电力系统电压中枢点是指。

13、暂态稳定性是研究系统在扰动下的稳定性问题。

14、超导同步发电机三相短路时定子绕组中的电流包括，，，。

15、派克变换是将系统变为系统，经派克变换后，自感和互感系数是。

16、电力网络主要由电力线路和组成。

17、电能生产最基本首要的要求是18、在电磁环网中，由于变压器变比不匹配而产生的功率称为。

19、正序等效法则是指。

20、电能质量包括 、 和 三个方面。

21、短路冲击电流指的是 。

22、 指等值负荷功率Li Li Q P 、和等值电源功率Gi Gi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小U i 和相位角δi ; 指等值负荷和等值电源的有功功率P Li 、P Gi 给定，即注入有功功率P i 给定，等值负荷的无功功率Q Li 和节点电压的大小U i 也给定，待求的则是等值电源的无功功率Q Gi ，注入无功功率Q i 和节点电压的相位角δi 。

23、电力系统频率的一次调整，通过调节发电机组上的 完成。

24、所谓电力系统稳定性是指 。

25、电力系统的调压措施有 、 、。

电力系统分析复习题9-11.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。

2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

9-21.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。

日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。

3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即maxav m P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即min maxP P α=。

4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是安排日发电计划和确定系统运行方式的重要依据。

5.年最大负荷曲线的定义和作用答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。

6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。

电力系统分析复习题一. 填空题1.综合用电负荷加电网功率损耗称供电负荷。

2.变压器中枢点的调压方式有逆调压、顺调压、恒调压。

3.有功负荷在运行的火电机组间的最优的分配准则是等耗量微增率准则。

4.潮流计算中三类节点中数量最多的是PQ节点。

5.发电机组调差系数的倒数是单位调节功率。

6.电力系统的无功功率电源主要有同步发电机、调相机、静电电容器、静止补偿器。

7.在电力系统运行时，电网在一段时间内在输电线路和变压器上产生的有功功率损耗的电量简称网损；在同一时间内，电网损耗量占供电量的百分比称为电网的网损率。

8.功率角既是两发电机Eq与电压U之间的相位角，又是两发电机转子之间的相对空间位置。

9.电气制动是当系统发生短路故障后，在送端发电机上投入电阻，以消耗发电机发出的有功功率（即增大电磁功率),从而减小发电机转子上的过剩功率，达到提高系统暂态稳定性的目的。

欠制动即制动作用过小（制动电阻过小或制动时间过短）发电机可能在第一个振荡周期失步；过制动即制动作用过大，发电机虽然没有在第一个振荡周期失步，却会在切除故障和制动电阻后的第二个振荡中失步。

10.耗量特性曲线上某点切线斜率称为该点的耗量微增率λ。

11.电压降落指线路始末两端电压的相量差；电压损耗指线路始末两端的数值差；电压偏移指线路某点的实际电压与线路的实际额定电压的数值差。

12.潮流计算中三类节点中已知的物理量是任意两个（节点的有功功率P、无功功率Q、电压幅值U及其相角δ），待求的物理量是任意两个（节点的有功功率P、无功功率Q、电压幅值U 及其相角δ）。

13.频率的调整是调整有功功率。

14.静态稳定性是指电力系统在某一运行方式下受到一个小的扰动后，系统自动恢复到原始运动状态的能力；暂态稳定性是指系统在受到大的扰动后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。

二.选择题（因为不知道选项，所以有些出入）1.频率调整当中可以实现无差调整的是二次调整。

电力工程复习题第一章 电力系统的基本概念1、何谓电力系统、电力网?2、电力系统运行有什么特点及要求?3、我国目前3KV 及以上的电压等级是什么?4、电力系统各元件的额定电压是如何确定的?5、标出下图中各元件的额定电压。

6、 电力系统的中性点接地方式有哪几种?各应用在哪些场合?第二章 电力网的参数和等值电路1、 架空输电线路主要由哪些元件构成的?2、 输电线路的电气参数有哪几个?分别代表何物理特性?3、导线型号LGJ-300/40中各字母和数字代表什么？４、何为分裂导线? 电力系统采用分裂导线有何作用？5、 什么是电晕现象，它和输电线路的哪个参数有关？6、110KV 架空线路长120km,导线采用LGJ-120型,计算半径7.6,r mm =相间距离 3.3,D m =导线按水平排列。

试计算架空线路的等值电路参数，并画出等值电路。

7、电力变压器主要由哪些部件构成的?8、变压器的电气参数有哪几个?分别代表何物理特性?9、一台16300/110S F L-型的双绕组三相变压器,额定电压为110/11KV,查得0071,%0.9,260,%10.5K K P KW I P KW U ====。

试求该变压器归算到高压侧的参数，并画出其“Γ”型等值电路。

10、形成一个电力网有名制等值电路的基本步骤是什么?11、电力系统计算时采用标么制有何优点?第三章 简单电力系统的分析与计算1、 什么是电压损耗、电压降落、电压偏移、输电效率？2、记住如下公式,并会做下面3.4两题: 有功功率损耗:222P Q P R U +∆=()MW 无功功率损耗:222()P Q Q X MVAR U+∆= 电压降落纵分量:()PR QX U KV U +∆= 电压降落横分量:()PX QR U KV Uδ-= 线路容纳中无功损耗:212()Q BU MVAR ∆= 变压器导纳中功率损耗:2020()()T T P U G MW Q U B MVAR ∆=∆=3、一条110KV 的架空输电线路,长100KM,导线采用LGJ-240型,计算半径10.8,r mm =三相水平排列,相间距离为4M 。

电力工程专业考试题库及答案一、选择题1.1 单选题1. 电力系统中，下列哪种设备的容量最大？A. 发电机B. 变压器C. 断路器D. 电容器1.2 多选题2. 电力线路的维护工作主要包括以下哪些方面？A. 定期检查B. 故障排除C. 线路改造D. 日常巡检二、填空题1. 电力系统的基本组成部分有发电、______、输电、变电、配电和用电六个环节。

2. 交流电的相位角通常用______表示。

三、判断题1. 交流电的频率越高，其传输损耗越小。

(对/错)2. 电力线路的截面面积越大，其允许通过的最大电流就越大。

(对/错)四、简答题1. 请简要说明电力系统的基本工作原理。

2. 请简述电力线路的分类及各自的特点。

五、计算题1. 已知一根输电线路的长度为200km，电阻为0.1Ω/km，求该线路的总电阻。

2. 一台发电机的额定功率为100MW，额定电压为220kV，求其额定电流。

答案一、选择题1.1 A1.2 A、B、D二、填空题1. 电力系统的基本组成部分有发电、______、输电、变电、配电和用电六个环节。

答案：______（用电设备）2. 交流电的相位角通常用______表示。

答案：______（角度或相位角）三、判断题1. 交流电的频率越高，其传输损耗越小。

(对/错)答案：错2. 电力线路的截面面积越大，其允许通过的最大电流就越大。

(对/错)答案：对四、简答题1. 请简要说明电力系统的基本工作原理。

答案：电力系统的基本工作原理是利用发电设备产生电能，通过输电、变电、配电等环节将电能传输到用户处，最终被用户使用。

2. 请简述电力线路的分类及各自的特点。

答案：电力线路主要分为输电线路和配电线路。

输电线路主要用于将发电厂产生的电能传输到较远的地区，其特点是电压高、电流大、线路长；配电线路主要用于将输电线路传输过来的电能分配给用户，其特点是电压较低、电流较小、线路较短。

五、计算题1. 已知一根输电线路的长度为200km，电阻为0.1Ω/km，求该线路的总电阻。

《电力系统分析》复习题一、选择题1．采用分裂导线的目的是〔 A 〕A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．以下故障形式中对称的短路故障为〔 C 〕A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为〔 A 〕A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是〔 C 〕A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是〔 A 〕A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的〔A 〕A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至〔 A 〕A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压〕B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是〔 A 〕A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T 〔2〕与正序电抗X T 〔1〕的大小关系为〔 C 〕A.X T 〔1〕>X T(2)B.X T 〔1〕<X T(2)C. X X t t 21D.X T 〔1〕>>X T(2)16.电力系统分析中，有功功率的单位常用〔 B 〕A.V ARB.MWC.MV AD.V17.在以下各种故障类型中，属于纵向故障的是〔 D 〕A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是〔 C〕A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为〔 A 〕A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有〔 B 〕A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为〔 B 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。

电力系统工程复习题1、有一条额定电压为10kv 的架空线路。

采用LJ-35导线， Dge=1m ，L=15km ，导线的计算半径r=.试计算每相导线的电阻与电抗。

解：已知：LJ-35导线，可得 s=35mm2, ρ=Ωmm2/km r1 = ρ/s = Ω/km 由r1得R= r1 * L= Ω 由公式得： x1= Ω/km X= x1*L= Ω请注意：本例题所研究的对象是三相普通导线。

2、某110KV 架空输电线路全长100km ，导线水平排列，相间距离为4m ，导线型号为LGJ-240。

试计算线路的电气参数，并作出其Π型等值电路。

解：（1）每公里线路电阻r1的计算 r1 =ρ/s=240= Ω/km（2）每公里线路电抗x1的计算 由手册查得导线LGJ-240的r =由水平排列得： Dge = =5040mm由公式 得： x1= Ω/km（3）每公里线路电纳的计算=×10-6 S/km （4）全线路的参数R= r1* L= Ω X= x1*L= ΩB= b1*L= ×10-4 S3、有一容量比为90/60/60MV ·A ，额定电压为220kV/11kV 的三绕组变压器。

工厂给出的数据为：ΔP ′k(1-2)=560kW ，ΔP ′k(2-3)=178kW ，ΔP ′k (3-1)=363kW ，U k(1-2)%=，U k(2-3)%=，U k(3-1)%=，ΔP 0=187kW ，I 0%=。

试求折算到220kV 侧的变压器参数R 、X 、G 、B 。

解：（1）求各绕组等效电阻 由题意有：kW kW S S O P N Nkk 5606090560222)21()21(=⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛'∆=∆-- kW kW S S O P NNkk 4016090178223)32()32(=⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛'∆=∆-- 10.1445lg 0.0157ge Dx r =+6117.58210lg geb fc D rπ-==⨯kW kW S S O P N N kk 8176090363223)13()13(=⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛'∆=∆-- 各绕组的短路损耗分别为)(21)32()31()21(1---∆-∆+∆=∆k k k k P P P P kW kW 488)401817560(21=-+=同理可得ΔP k2=72kW ΔP k3=329kW各绕组的电阻分别为Ω=Ω⨯⨯=⨯∆=92.210900002204881032232211N N k S U P R Ω=Ω⨯⨯=⨯∆=43.01090000220721032232222N N k S U P R Ω=Ω⨯⨯=⨯∆=97.110900002203291032232233N N k S U P R （2）求各绕组等效电抗 由题意有：%)%%(21%)32()31()21(1----+=k k k k U U U U 93.13)7.54.2015.13(21=-+= 同理可得U k2%=4、有一台SFL1-31500/110型双绕组变压器，其铭牌数据为P K =190kW ， U K % =， P 0 =, I 0% =,试求变压器的等值参数并作出等值电路。
