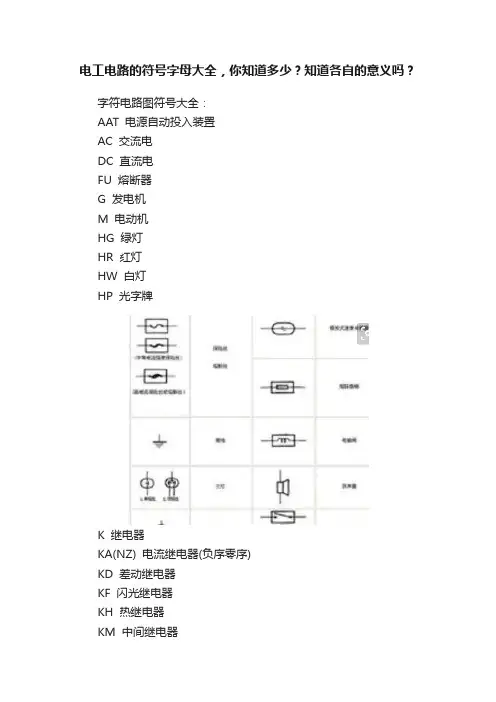

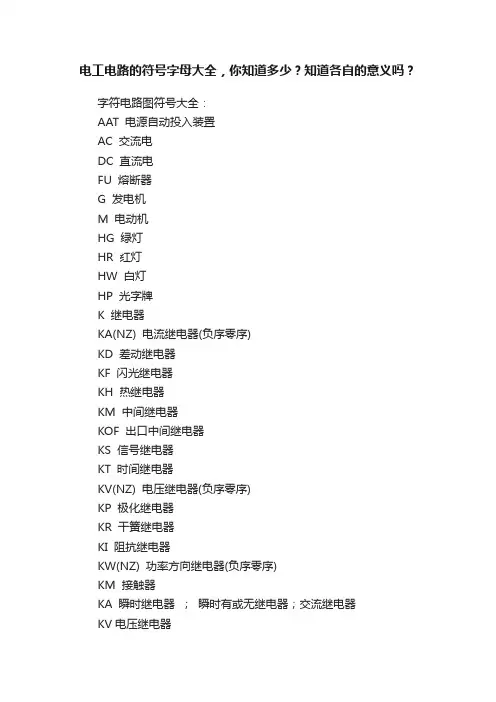

电工电路的符号字母大全，你知道多少？知道各自的意义吗？字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM。

电气符号大全电气符号含义解释
以下是一些常见的电气符号及其含义解释：
1. 电源符号：
- 直流电源（-| |+）：表示正极连接于下方，负极连接于上方。

- 交流电源（~）：表示交流电源。

2. 开关符号：
- 普通开关（开/关）：表示开关状态。

- 双掷开关（开/关/开）：表示可以切换两种不同状态的开关。

3. 保险丝符号：
- 熔断器：表示保护电路免受过载电流的影响。

4. 电阻符号：
- 固定电阻：表示一个固定的电阻。

- 可变电阻：表示可以调节电阻值的电阻。

- 电位器：表示一个可以调节电阻值的可变电阻。

5. 电感符号：
- 单线圈电感：表示一个线圈式电感器。

- 双线圈电感：表示一个具有两个线圈的电感器。

- 互感器：表示两个线圈之间存在电磁感应现象。

6. 电容符号：
- 极板电容：表示由两个极板组成的电容器。

- 可变电容：表示可以调节电容值的电容器。

7. 传感器符号：
- 光敏传感器：表示利用光电效应来检测光的传感器。

- 声音传感器：表示利用声音来检测声音的传感器。

- 温度传感器：表示用于检测温度变化的传感器。

8. 发电机符号：
- 直流发电机：表示产生直流电的发电机。

- 交流发电机：表示产生交流电的发电机。

这些仅仅是一些常见的电气符号，还有更多的符号用于表示不同的电气元件和电路。

电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。

电工电路的符号字母大全，你知道多少？知道各自的意义吗？字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率跳闸线圈YT合闸线圈YC气动执行器YPAYA 电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA 滤波电容器LL 电阻器变阻器R电位器RP热敏电阻RT 光敏电阻RL压敏电阻RPS 接地电阻RG 放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM。

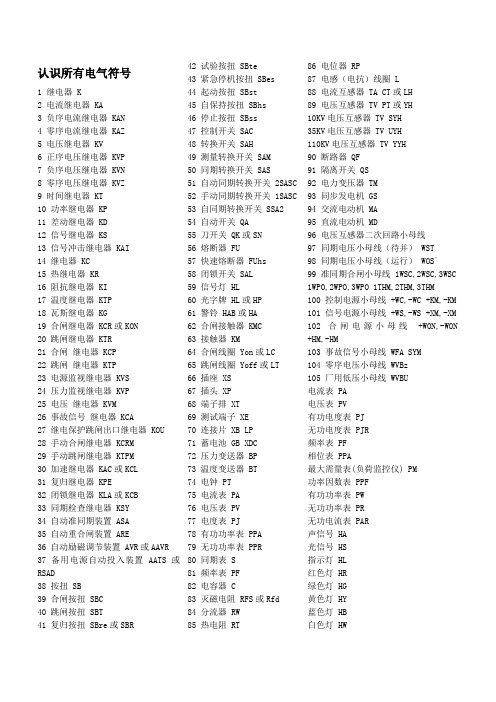

认识所有电气符号1 继电器 K2 电流继电器 KA3 负序电流继电器 KAN4 零序电流继电器 KAZ5 电压继电器 KV6 正序电压继电器 KVP7 负序电压继电器 KVN8 零序电压继电器 KVZ9 时间继电器 KT10 功率继电器 KP11 差动继电器 KD12 信号继电器 KS13 信号冲击继电器 KAI14 继电器 KC15 热继电器 KR16 阻抗继电器 KI17 温度继电器 KTP18 瓦斯继电器 KG19 合闸继电器 KCR或KON20 跳闸继电器 KTR21 合闸继电器 KCP22 跳闸继电器 KTP23 电源监视继电器 KVS24 压力监视继电器 KVP25 电压继电器 KVM26 事故信号继电器 KCA27 继电保护跳闸出口继电器 KOU28 手动合闸继电器 KCRM29 手动跳闸继电器 KTPM30 加速继电器 KAC或KCL31 复归继电器 KPE32 闭锁继电器 KLA或KCB33 同期检查继电器 KSY34 自动准同期装置 ASA35 自动重合闸装置 ARE36 自动励磁调节装置 AVR或AAVR37 备用电源自动投入装置 AATS或RSAD38 按扭 SB39 合闸按扭 SBC40 跳闸按扭 SBT41 复归按扭 SBre或SBR 42 试验按扭 SBte43 紧急停机按扭 SBes44 起动按扭 SBst45 自保持按扭 SBhs46 停止按扭 SBss47 控制开关 SAC48 转换开关 SAH49 测量转换开关 SAM50 同期转换开关 SAS51 自动同期转换开关 2SASC52 手动同期转换开关 1SASC53 自同期转换开关 SSA254 自动开关 QA55 刀开关 QK或SN56 熔断器 FU57 快速熔断器 FUhs58 闭锁开关 SAL59 信号灯 HL60 光字牌 HL或HP61 警铃 HAB或HA62 合闸接触器 KMC63 接触器 KM64 合闸线圈 Yon或LC65 跳闸线圈 Yoff或LT66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP73 温度变送器 BT74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF91 隔离开关 QS92 电力变压器 TM93 同步发电机 GS94 交流电动机 MA95 直流电动机 MD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST98 同期电压小母线（运行） WOS`99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON+HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BMCAD快捷键：A 圆弧B 创建块C 圆D 标注样式管理器E 删除F 圆角G 群组H图案填充I 插入块L 直线M 移动O 偏移P 平移S 拉伸W 外部块V 视图对话框X 分解Z 显示缩放T 多行文字co 复制MI 镜像AR 阵列RO 旋转SC 比例LE 引线管理器EX 延伸TR 修剪ST 文字样式管理器DT 单行文字PO 单点XL 参照线ML 多线PL 多段线POL 多边形REC 矩形SPL 样条曲线EL 椭圆CH 特性CHA 倒角BR 打断DI 查询距离AREA 面积ID 点坐标MA 特性匹配MASSPROP 质量特性LS 列表显示TIME 时间SETTVAR 设置变量LA 图层COLOR 颜色LT 线型管理LW 线宽管理UN 单位管理TH 厚度捕捉TT 临时追踪点FROM 从临时参照到偏移ENDP 捕捉到圆弧或线的最近端点MID 捕捉圆弧或线的中点INT 线、圆、圆弧的交点APPINT 两个对象的外观交点EXT 线、圆弧、圆的延伸线CEN 圆弧、圆心的圆心QUA 圆弧或圆的象限点TAN 圆弧或圆的限象点PER 线、圆弧、圆的重足PAR 直线的平行线NOD 捕捉到点对象INS 文字、块、形、或属性的插入点NEA 最近点捕捉 A 圆弧B 创建块C 圆D 标注样式管理器E 删除F 圆角G 群组H 图案填充I 插入块L 直线M 移动O 偏移P 平移S 拉伸W 外部块V 视图对话框X 分解Z 显示缩放T 多行文字co 复制MI 镜像AR 阵列RO 旋转SC 比例LE 引线管理器EX 延伸TR 修剪ST 文字样式管理器DT 单行文字PO 单点XL 参照线ML 多线PL 多段线POL 多边形REC 矩形SPL 样条曲线EL 椭圆CH 特性CHA 倒角BR 打断DI 查询距离AREA 面积ID 点坐标MA 特性匹配MASSPROP 质量特性LS 列表显示TIME 时间SETTVAR 设置变量LA 图层COLOR 颜色LT 线型管理LW 线宽管理UN 单位管理TH 厚度标注DLI 线型标注DAL 对齐标注DOR 坐标标注DDI 直径标注DAN 角度标注QDIM 快速标注DBA 基线标注DCO 连续标注LE 引线标注TOL 公差标注DLE 圆心标注DRA 半径标注CAL 计算器Alt+N+Q 快速Alt+N+L 线型Alt+N+G 对齐Alt+N+O 坐标Alt+N+R 半径Alt+N+D 直径Alt+N+A 角度Alt+N+B 基线Alt+N+C 连续Alt+N+E 引线Alt+N+T 公差Alt+N+M 圆心Alt+N+Q 倾斜Alt+N+S 样式Alt+N+V 替代Alt+N+U 更新F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3)Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp 程系AV: 打开 视图对话框(dsviewer) SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI ： 插入外部对相Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追 踪式控制(F11)Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作AV: 打开 视图对话框(dsviewer)SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style)SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale) SN: 栅格捕捉模式设置(snap)DT: 文本的设置(dtext) DI: 测量两点间的距离 OI ： 插入外部对相Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追 踪式控制(F11)Ctrl+X: 剪切所选择的内容作。

电气图中各字母代表含义内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序) L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯 HL隔离开关 QS电流互感器 TA电压互感器 TV交流 AC中性线N保护接地 PE保护接地和中性线 PEN？差动 D不接地保护 PU？直流DC接地 E？备用 RES？无噪声接地 TE中间线 M电流表 PA电压表 PV有功电度表 PJ无功电度表PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。

什么叫零序电压、零序电流？？？正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

3）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

高低压柜常用电气符号高低压柜中的电气符号是电气工程中非常重要的一部分，它们用于标注电气元件的安装位置和电气连接方式，具有统一且易于理解的特点。

本文将介绍高低压柜中常用的电气符号及其含义，以帮助读者更好地理解和应用这些符号。

1. 电动机符号- 单相电动机：单相电动机的符号通常由一个圆圈表示，同时在圆圈中央加上横线，代表转子。

- 三相电动机：三相电动机的符号通常由三角形表示，三角形的每个角分别代表R、S、T三相。

2. 转换开关符号- 开关：开关是高低压电气系统中常见的元件，其符号通常由一个直角形表示，带有横线和弯曲箭头，表示电路的通断控制。

- 继电器：继电器通常由一个矩形表示，矩形中间带有一个斜线，表示继电器的触点。

3. 保护元件符号- 断路器：断路器是高低压电气系统中常用的保护元件，其符号通常由一个矩形表示，矩形中带有一个中断线和一个触点。

- 熔断器：熔断器通常由一个矩形表示，矩形中带有一个波浪线，表示熔断器的熔化器。

4. 传感器符号- 温度传感器：温度传感器通常由一个矩形表示，矩形中带有一个五角星，并通过一根曲线表示温度的变化。

- 压力传感器：压力传感器通常由一个矩形表示，矩形中带有一个斜线和一个箭头，表示压力的变化。

5. 电源符号- 直流电源：直流电源通常由一个直角形表示，矩形上方带有一个加号和一个减号，表示正、负极性。

- 交流电源：交流电源通常由一个波浪线表示，表示电流的方向和频率。

6. 信号符号- 开关量信号：开关量信号通常由一个方框表示，方框中间带有一个斜线，表示信号的开和关。

- 模拟量信号：模拟量信号通常由一个弧线表示，弧线的弯曲程度表示信号的大小。

7. 其他符号- 安全地线：安全地线通常由一个倒三角形表示，表示电路的接地。

- 接地线：接地线通常由一个水平线和一个垂直线组成，表示电路的0V参考。

总结：高低压柜常用的电气符号是电气工程中重要的一部分，它们有助于工程师们准确理解电气图纸，并在实际安装和维护中正确操作。

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

(1 ) 求零序分量：把三个向量相加求和。

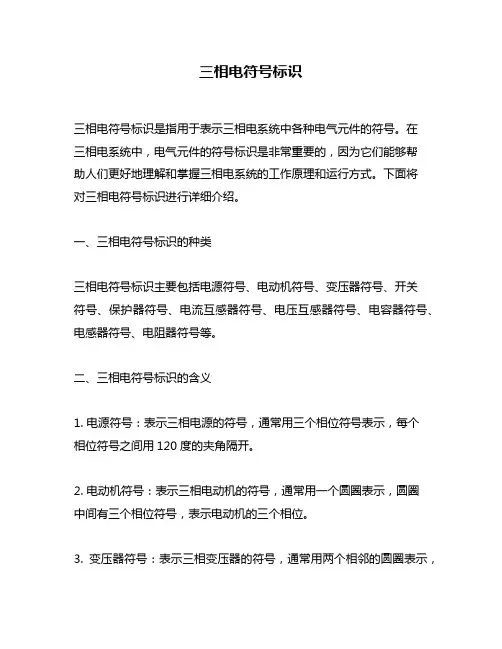

三相电符号标识三相电符号标识是指用于表示三相电系统中各种电气元件的符号。

在三相电系统中，电气元件的符号标识是非常重要的，因为它们能够帮助人们更好地理解和掌握三相电系统的工作原理和运行方式。

下面将对三相电符号标识进行详细介绍。

一、三相电符号标识的种类三相电符号标识主要包括电源符号、电动机符号、变压器符号、开关符号、保护器符号、电流互感器符号、电压互感器符号、电容器符号、电感器符号、电阻器符号等。

二、三相电符号标识的含义1. 电源符号：表示三相电源的符号，通常用三个相位符号表示，每个相位符号之间用120度的夹角隔开。

2. 电动机符号：表示三相电动机的符号，通常用一个圆圈表示，圆圈中间有三个相位符号，表示电动机的三个相位。

3. 变压器符号：表示三相变压器的符号，通常用两个相邻的圆圈表示，圆圈中间有三个相位符号，表示变压器的三个相位。

4. 开关符号：表示三相开关的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示开关的三个相位。

5. 保护器符号：表示三相保护器的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示保护器的三个相位。

6. 电流互感器符号：表示三相电流互感器的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示电流互感器的三个相位。

7. 电压互感器符号：表示三相电压互感器的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示电压互感器的三个相位。

8. 电容器符号：表示三相电容器的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示电容器的三个相位。

9. 电感器符号：表示三相电感器的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示电感器的三个相位。

10. 电阻器符号：表示三相电阻器的符号，通常用一个矩形表示，矩形中间有三个相位符号，表示电阻器的三个相位。

三、三相电符号标识的应用三相电符号标识广泛应用于各种电气设备和电气系统中，如电力系统、工业自动化系统、交通运输系统、通信系统等。
