了解千兆接入交换机测试方法

了解千兆接入交换机测试方法

了解千兆接入交换机测试方法千兆接入交换机有很多值得学习的地方，这里我们主要介绍千兆接入交换机测试方法。

此次评估的目的是为了对各厂商的千兆以太网产品进行一次客观的比较。

这种比较的主要目的是为IS管理员和其他IT专业人员提供有助于他们做出设备采购决策的信息。

因此，我们的测试不仅仅局限在千兆接入交换机的性能测试上，而是一个全面的考量，既使用定量衡量标准（如吞吐量、包丢失、延迟、每千兆位成本），又使用定性衡量标准（如安装和管理是否简单、可靠性）。

我们主要的测试项目为：配置测试——考量千兆接入交换机配置的灵活性、端口密度、可扩展性等。

安装和易用性测试——安装的时间和难易程度、支持文档和在线帮助的有效性等。

特性测试——包括端口链路聚合，流量控制，MAC地址表的容量，端口镜像，VLAN，支持第三层交换，冗余特性，基于MAC的安全性，QoS，生成树，组播控制等。

管理测试考察控制台及命令行界面的能力，对Web、SNMP、RMON的支持等。

还有重要的性能测试。

我们在性能测试方面使用了业界知名的网络性能测试仪IXIA 1600。

IXIA 1600最多可以插16个模块，我们的测试环境包括5个10/100M自适应模块，每个模块有4个10/100Base-TX 端口；6个10/100/1000Base-T自适应的LM1000T模块，每个模块有2个10/100/1000M的RJ-45端口；5个GBIC模块，每个模块可插2个1000Base-SX/LX端口。

如此完备的测试环境使得我们能够同时测试12个1000Base-T端口、10个1000Base-SX端口、32个10/100Base-TX端口。

因此我们能够对参测产品中的高密度千兆接入交换机，进行满负载测试，考察出其在最严格情况下的真实性能。

测试时，我们使用5类跳线和光纤跳线连接被测千兆接入交换机和测试仪。

完备的测试环境使得我们能够同时测试12个1000Base-T端口、10个1000Base-SX端口、32个10/100Base-T端口。

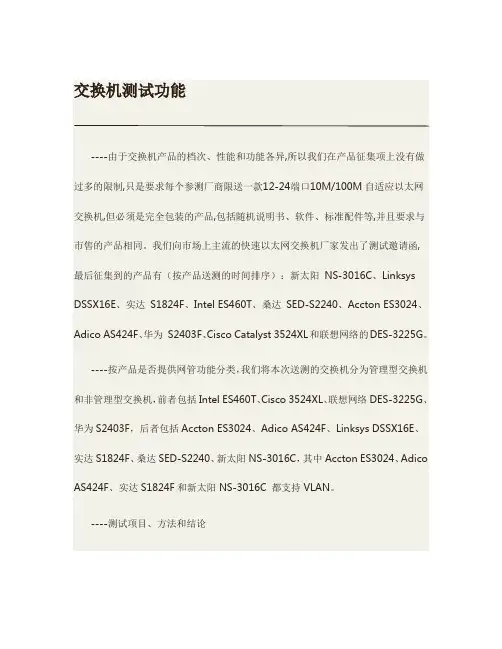

交换机测试功能

交换机测试功能

交换机测试功能----由于交换机产品的档次、性能和功能各异,所以我们在产品征集项上没有做过多的限制,只是要求每个参测厂商限送一款12-24端口10M/100M自适应以太网交换机,但必须是完全包装的产品,包括随机说明书、软件、标准配件等,并且要求与市售的产品相同。

我们向市场上主流的快速以太网交换机厂家发出了测试邀请函,最后征集到的产品有（按产品送测的时间排序）：新太阳NS-3016C、Linksys DSSX16E、实达S1824F、Intel ES460T、桑达SED-S2240、Accton ES3024、Adico AS424F、华为S2403F、Cisco Catalyst 3524XL和联想网络的DES-3225G。

----按产品是否提供网管功能分类，我们将本次送测的交换机分为管理型交换机和非管理型交换机，前者包括Intel ES460T、Cisco 3524XL、联想网络DES-3225G、华为S2403F，后者包括Accton ES3024、Adico AS424F、Linksys DSSX16E、实达S1824F、桑达SED-S2240、新太阳NS-3016C，其中Accton ES3024、Adico AS424F、实达S1824F和新太阳NS-3016C 都支持VLAN。

----测试项目、方法和结论----本次交换机横向测试分为：物理特性、功能、性能、管理、可靠性与服务质量和价格共6个测试大项。

----一、物理特性----交换机的物理特性是指交换机提供的外观特性、物理连接特性、端口配置、底座类型、扩展能力以及指示灯设置，反映了交换机的基本情况。

这些也是用户可以最清楚和最直接感知的产品信息。

----1．外观----外观是检查交换机颜色、重量、尺寸和包装，从外形的美观、安装方便和包装完备上评价交换机。

测试方法是目测。

测试结果列于表1。

----本次参测的产品都有较完备的产品包装，其中以实达、华为、Intel和Cisco 提供的产品包装最为完备，有完善的产品资料（光盘、手册）和随机附件。

千兆交换机性能测试的九项指标简介

千兆交换机性能测试的九项指标简介

6．背压 决定交换机能否支持在阻止将外来数据帧发送到拥塞端口时避免丢包。一些交换机当发送或接收缓冲区开始溢出时通过将阻塞信号发送回源地址实现背压。交换机在全双工时使用IEEE802.3x流控制达到同样目的。该测试通过多个端口向一个端口发送数据检测是否支持背压。如果端口设置为半双工并加上背压，则应该检测到没有帧丢失和碰撞。如果端口设定为全双工并且设置了流控，则应该检测到流控帧。如果未设定背压，则发送的帧总数不等于收到的帧数。
2．帧丢失率 该测试决定交换机在持续负载状态下应该转发，但由于缺乏资源而无法转发的帧的百分比。帧丢失率可以反映交换机在过载时的性能状况，这对于指示在广播风暴等不正常状态下交换机的运行情况非常有用。
3.Back-to-Back 该测试考量交换机在不丢帧的情况下能够持续转发数据帧的数量。该参数的测试能够反映数据缓冲区的大小。
4.延迟 该项指标能够决定数据包通过交换机的时间。延迟如果是FIFO(First in and First Out),即指的是被测设备从收到帧的第一位达到输入端口开始到发出帧的第一位达到输出端口结束的时间间隔。最初将发送速率设定为吞吐量测试中获得的速率，在指定间隔内发送帧，一个特定的帧上设置为时间标记帧。标记帧的时间标签在发送和接收时都被记录下来，二者之间的差异就得出延迟时间。
7．线端阻塞（Head of Line Blocking，HOL） 该测试决定拥塞的端口如何影响非拥塞端口的转发速率。我们测试时采用端口A和B向端口C发送数据形成拥塞端口，而A也向端口D发送数据形成非拥塞端口。结果将显示收到的帧数，碰撞帧数和丢帧率。
8．全网状 该测试用来决定交换机在所有自己的端口都接收数据时所能处理的总帧数。交换机的每个端口在以特定速度在接收来自其他端口数据的同时，还以均匀分布的、循环方式向所有其他端口发送帧。我们在测试千兆骨干交换机时采用全网状方法获得更为苛刻的测试环境。

1000m以太网交换机标准

1000m以太网交换机标准

Q/YAD XXXXXX技术有限公司企业标准Q/YAD029—2011KJJ175（B）矿用本安型网络交换机·2011—10—18发布2011—11—01实施XX电子技术有限公司发布前言本标准由XXXX电子技术有限公司提出。

本标准由XXXX电子技术有限公司起草。

本标准起草人：本标准为首次发布。

KJJ175（B）矿用本安型网络交换机1 范围本标准规定了KJJ175（B）矿用本安型网络交换机的型号、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于本公司生产的KJJ175（B）矿用本安型网络交换机（以下简称交换机）。

2规范性引用文件下列文件中的条款，通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件其最新版本适用于本标准。

GB/T 191－2008 包装储运图示标志GB/T10111－2008 随机数的产生及其在产品质量抽样检验中的应用程序GB 3836.1－2010 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.4－2010 爆炸性气体环境用电气设备第4部分：本安型“i”GB 4208—2008 外壳防护等级（IP代码）GB/T2423.1－2001 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2－2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4－2008 电工电子产品基本环境试验第2部分：试验方法试验Db:交变湿热（12h+12h循环）GB/T2423.5－1995 电工电子产品环境试验第2部分:试验方法试验Ea和导则：冲击GB/T2423.10－2008 电工电子产品环境试验第2部分:试验方法试验Fc：振动（正弦）GB/T 9969-2008 工业产品使用说明书AQ 1043—2007 矿用产品安全标志标识MT 209—1990 煤矿通信、检测、控制用电工电子产品通过技术要求MT 210—1990 煤矿通信、检测、控制用电工电子产品基本试验方法MT 211—1990 煤矿通信、检测、控制用电工电子产品质量检验规则MT 286 煤矿通信、自动化产品型号编制方法和管理办法MT/T 1081—2008 矿用网络交换机YD/T 1141-2007 以太网交换机测试方法3产品分类3.1防爆型式矿用本质安全型，防爆标志“ExibI”。

交换机测试方案

交换机测试方案
7 网络安全测试 .............................................................................................................29
7.1.1 设备防ARP攻击测试........................................................................................29 7.1.2 设备防ICMP攻击测试 .....................................................................................30 7.1.3 设备防BPDU攻击测试 ....................................................................................30
6 设备可靠性 .................................................................................................................28
6.1.1 主控板和交换矩阵冗余...................................................................................28 6.1.2 电源冗余...........................................................................................................28 6.1.3 业务卡热插拔...................................................................................................29

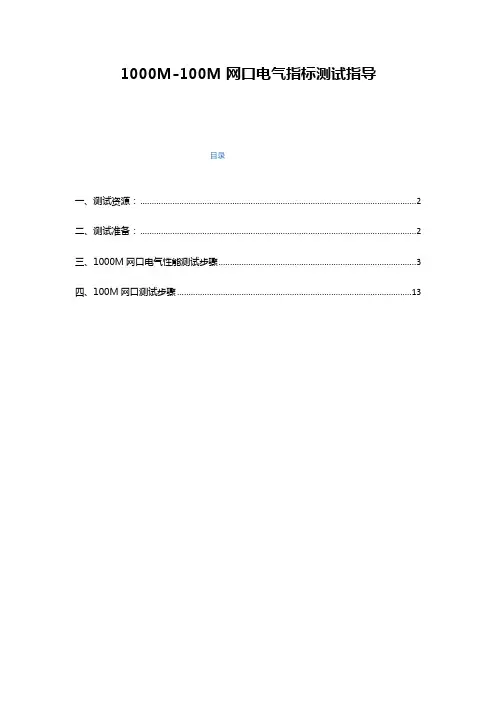

1000M网口测试指导

1000M网口测试指导

1000M-100M网口电气指标测试指导目录一、测试资源： (2)二、测试准备： (2)三、1000M网口电气性能测试步骤 (3)四、100M网口测试步骤 (13)一、测试资源：泰克DSA70804示波器，装有以太网测试软件Ethernet Compliance Test Software差分探头1GHz以上：P6248 or P7330测试夹具：TF-GBE二、测试准备：1、设置芯片寄存器指令：如XX项目100M相关指令LAN0 P1-2 // A发B收，测试Ch Ahi_cli /home/cli/api/ecs/eth/phy_debug -v port 0 act 1 type 0 addr 0x00 data 0x2100hi_cli /home/cli/api/ecs/eth/phy_debug -v port 0 act 1 type 0 addr 0x0b data 0x0000hi_cli /home/cli/api/ecs/eth/phy_debug -v port 0 act 1 type 0 addr 0x12 data 0x1200LAN0 P3-6 //B发A收，测试Ch Bhi_cli /home/cli/api/ecs/eth/phy_debug -v port 0 act 1 type 0 addr 0x00 data 0x2100hi_cli /home/cli/api/ecs/eth/phy_debug -v port 0 act 1 type 0 addr 0x0b data 0x0000hi_cli /home/cli/api/ecs/eth/phy_debug -v port 0 act 1 type 0 addr 0x12 data 0x5200LAN1 P1-2 // A发B收，测试Ch Ahi_cli /home/cli/api/ecs/eth/phy_debug -v port 1 act 1 type 0 addr 0x00 data 0x2100hi_cli /home/cli/api/ecs/eth/phy_debug -v port 1 act 1 type 0 addr 0x0b data 0x0000hi_cli /home/cli/api/ecs/eth/phy_debug -v port 1 act 1 type 0 addr 0x12 data 0x1200LAN1 P3-6 //B发A收，测试Ch Bhi_cli /home/cli/api/ecs/eth/phy_debug -v port 1 act 1 type 0 addr 0x00 data 0x2100hi_cli /home/cli/api/ecs/eth/phy_debug -v port 1 act 1 type 0 addr 0x0b data 0x0000hi_cli /home/cli/api/ecs/eth/phy_debug -v port 1 act 1 type 0 addr 0x12 data 0x52001000M相关指令LAN0hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 0 act 1 type 0 addr 0x09 data 0x8700 TestMode4hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 0 act 1 type 0 addr 0x09 data 0x6700 TestMode3hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 0 act 1 type 0 addr 0x09 data 0x4700 TestMode2hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 0 act 1 type 0 addr 0x09 data 0x2700 TestMode1LAN1hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 1 act 1 type 0 addr 0x09 data 0x8700 TestMode4hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 1 act 1 type 0 addr 0x09 data 0x6700 TestMode3hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 1 act 1 type 0 addr 0x09 data 0x4700 TestMode2hi_cli /home/cli/api/dfx/ethport/phy_debug -v port 1 act 1 type 0 addr 0x09 data 0x2700 TestMode12、IPOP 超级终端软件三、1000M网口电气性能测试步骤，以测试LAN0口为例1、待测样机上电，PC端网线接待测样机LAN1，用于发送指令，待测网口LAN0接测试夹具TC2模块网口2、PC端网络管理中心，设置网络端口速度与双工模式为自协商或1.0Gbs全双工模式；具体操作：网络管理中心---属性---配置---高级---连接速度与双工模式3、打开IPOP软件，输入网关地址，可自行在网络管理中心修改，通过Telnet模式与待测设备建立链接，左下角提示已连接即可；9、点击View Wfm，示波器上半部分为实际波形，下半部分为预期波形，点击RunTest22、等待自动测试结束；30、在PC端IPOP输入TestMode2指令，点击RunTest，待示波器弹出窗口，在PC端输入TestMode335、等待测试完成，按照格式命名，样机编号+网口+端子；Enable PreView前打对勾，点击Detall导出四、100M网口测试步骤1、将网络共享中心网口速度与双工模式设置为100M全双工，具体方法与1G全双工设置方法相同；2、实用测试夹具TC2模块的P9和P10端子，100M网口两组线序，所以一个网口需要测两次；3、LAN1口接PC网线，LAN0口接夹具TC2模块网口，示波器差分探头接P9端子；4、IPOP与待测设备建立连接后，输入sh，回车，su，回车；5、输入LAN0的1-2线序的三条指令；6、打开示波器因特网测试软件，点击Select--Speed中选100 Tx---Select All---在Configure中确认示波器通道--ViewWfm---RunTest7、等待测试完成，保存报告即可；8、同样方法，差分探头接P10，输入3-6线序指令，完成一个网口的测试。

交换机测试知识

交换机测试知识

压力测试工具
总结词
压力测试工具是一种用于模拟大量网络流量和请求的 测试工具，可以帮助测试人员了解交换机在高负载下 的性能表现和稳定性。
详细描述
压力测试工具可以模拟大量的网络流量和请求，对交换 机进行加压测试，以检测交换机的处理能力和稳定性。 通过压力测试，测试人员可以了解交换机在高负载下的 性能瓶颈和存在的问题，为优化交换机配置和提高网络 稳定性提供依据。
交换机测试知识
汇报人：文小库
2024-01-17
CONTENTS
• 交换机测试概述 • 交换机性能测试 • 交换机功能测试 • 交换机兼容性测试 • 交换机测试工具与技术 • 交换机测试实践与案例
01
交换机测试概述
交换机测试的定义与目的
定义
交换机测试是指对交换机的各项性能 指标进行检测和评估，以确保其满足 设计要求和用户需求的过程。
与不同厂商设备的兼容性
总结词
评估交换机与其他厂商设备之间的性能 表现。
VS
详细描述
除了验证通信和交互操作的正常性，还需 要对交换机与其他厂商设备之间的性能表 现进行评估。这包括测试数据传输速率、 延迟、丢包率等关键性能指标，以确保交 换机在与其他设备一起工作时能够达到预 期的性能水平。
与不同操作系统的兼容性
03
交换机功能测试
VLAN功能测试
VLAN划分
测试交换机的VLAN划分 功能，确保VLAN配置正 确，能够将不同端口划分
到不同的VLAN中。
VLAN间通信
测试不同VLAN之间的通信 是否正常，验证VLAN间路
由和三层交换功能。
VLAN访问控制
测试VLAN访问控制列表（ ACL）功能，确保能够根 据不同的VLAN实现不同的

交换机测试点测试

交换机测试点测试
3、中间用长网线将交换机连接
配置过程：
1、将测试仪表的port1:1、port1:2分别与两台交换机的两个端口相连。
2、两台交换机中间连接100米的长网线。
测试步骤：
1、port1:1向prot1:2发送数据
预期结果：
1、prot1:2接收到prot1:1端口发送的所有数据。
测试结果：
1、通过
测试说明（含经验、教训、建议、小技巧、注意事项）：
3、打开文件管理页面，点击下载，完成后更改流控开启，关闭生成树。
4、打开文件管理页面，点击上传。完成后查看web界面中流控及生成树界面。
预期结果：
1、文件能被下载并保存。
2、文件能被上传，web配置中流控关闭，生成树界面关闭。
测试结果：
通过
测试说明（含经验、教训、建议、小技巧、注意事项）：
注意：电脑中不能装迅雷下载器，用ie浏览器打开web界面。
4、拔出万兆光纤后端口指示灯灭，插入万兆光模块端口指示灯亮、
测试结果：
通过
测试说明（含经验、教训、建议、小技巧、注意事项）：
测试参考数据：
（没有，不输入）
测试环境恢复：
重启
价值呈现：
（没有，不输入）
1.2交换测试
1.3
测试编号
1.3
测试模块
交换机性能
测试项
测试交换机的背压测试
功能简述描述
交换机两个端口线速通过交换机向测试仪表的另一个端口发包，开启流控（半双工被压）没出现丢包、关闭流控（半双工背压）丢包50%
测试拓扑：
拓扑描述：
将测试仪表分别与交换机的各个电口及光口相连。
配置过程：
1、确认交换机的ip不相同，否则更改为不一样。

交换机测试

交换机测试
优点：转发速率快、减少延时和提高整体吞吐率。 缺点：交换机在没有完全接收并检查数据包的正确性之
前就已经开始了数据转发。这样，在通讯质量不高的环 境下，交换机会转发所有的完整数据包和错误数据包， 这实际上是给整个交换网络带来了许多垃圾通讯包，交 换机会被误解为发生了广播风暴。 总之，直通转发技术适用与网络链路质量较好、错误数 据包较少的网络环境。
第八章 网络设备测试：交换机
目标：
学习交换机的常用指标 及测试方法
主要内容
1 交换机的性能指标 2 交换机性能测试 3 千兆交换机测试 4 用于网络测试的仪表
2021/3/30
西安电子科技大学ISN国家重点实验室 朱畅华 chhzhu@
1
1 交换机的性能指标-背板带宽
2021/3/30
西安电子科技大学ISN国家重点实验室 朱畅华 chhzhu@
9
1 交换机的性能指标-交换机时延
5、交换机时延（Latency）：是指从交换机接收到数 据包到开始向目的端口复制数据包之间的时间间隔。
有许多因素会影响延时大小，比如转发技术等等。 采用直通转发技术的交换机有固定的延时。因为直通式交
优点：没有残缺数据包转发，减少了潜在的不 必要数据转发。
缺点：转发速率比直接转发技术慢。
所以，存储转发技术比较适应与普通链路质量的网 络环境。
2021/3/30
西安电子科技大学ISN国家重点实验室 朱畅华 chhzhu@
8
交换机的性能指标-转发技术
碎片隔离式（Fragment Free）
换机不管数据包的整体大小，而只根据目的地址来决定转 发方向。所以它的延时取决于交换机解读数据包前6个字节 中目的地址的解读速率。 采用存储转发技术的交换机由于必须要接收完整的数据包 才开始转发，所以它的延时与数据包大小有关。数据包大， 则延时大；数据包小，则延时小。

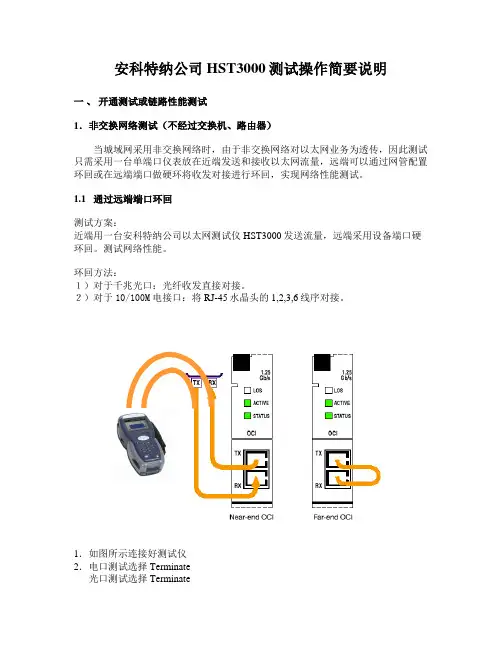

HST3000测试操作

HST3000测试操作

安科特纳公司HST3000测试操作简要说明一、开通测试或链路性能测试1．非交换网络测试（不经过交换机、路由器）当城域网采用非交换网络时，由于非交换网络对以太网业务为透传，因此测试只需采用一台单端口仪表放在近端发送和接收以太网流量，远端可以通过网管配置环回或在远端端口做硬环将收发对接进行环回，实现网络性能测试。

1.1 通过远端端口环回测试方案：近端用一台安科特纳公司以太网测试仪HST3000发送流量，远端采用设备端口硬环回。

测试网络性能。

环回方法：１）对于千兆光口：光纤收发直接对接。

２）对于水晶头的1,2,3,6线序对接。

1．如图所示连接好测试仪2．电口测试选择Terminate光口测试选择Terminate3．点击Configure －>mode －>Layer2 Traffic4．点击Configure －>Rx －>，将“接收”中所有内容都设为无关，在“Traffic ”里选择要发送的流量类型。

5．选择要执行的测试：点击流量发送按钮（光口测试需要先点击“激光器打开”按钮）或点击Autotest 按钮，执行RFC2544自动测试脚本，根据提示信息一步步执行，开始RFC2544测试1.2 通过网管设置远端环回测试方案：近端用一台安科特纳公司以太网测试仪HST3000发送流量，远端通过网管配置环路，将流量环回。

测试网络性能。

测试过程同上2．交换网络测试解决方案（经过交换机或路由器）当城域网采用“交换”的网络时，由于设备需要进行“二层交换”，所以测试时需要在远端利用仪表对以太网帧的源和目的MAC 地址进行倒换，即“打软环”。

否则交换机会丢弃数据帧，无法进行测试。

测试方案：近端用一台安科特纳公司以太网测试仪HST3000发送流量，远端用另外一台以太网测试仪HST3000或环回盒HST3000进行端口环回，测试网络性能。

当测试三层网络，跨路由器测试时，也需要两台仪表配合进行测试：1．如图所示连接好测试仪2．根据测试需求，两台仪表同时选择使用光口或电口，同时选择三层测试 3．点击Configure －>mode －>Layer2 Traffic4．点击Configure －>Rx －>，将“接收”中所有内容都设为无关，在“Traffic ”里选择要发送的流量类型。

交换机测试规范

交换机测试规范

交换机测试规范篇一：城域网核心交换机测试方案***公司核心交换机项目测试方案书2009年11月目录1 主题内容与适用范围.................................................... .................................................. 4 2 引用标准.................................................... ...................................................... ................ 4 3 测试硬件环境.................................................... ...................................................... .. (4)3.1 核心交换机.................................................... ...................................................... (4)3.2 思博伦测试设备.................................................... ................................................. 4 4测试项目及技术要求.................................................... .................................................. 4 5 测试方法与步骤.................................................... ...................................................... . (5)5.1 10GE以太端口性能测试 ................................................... .. (5)5.1.1 测试拓扑.................................................... . (5)5.1.2 包长测试.................................................... . (5)5.1.3 混合包长测试.................................................... .. (6)5.2 GE端口测试 ................................................... . (8)5.2.1 测试拓扑.................................................... (8)5.2.2 包长测试.................................................... . (8)5.3 QoS流分类能力的测试 ................................................... .. (10)5.3.1 测试拓扑.................................................... .. (10)5.3.2 流分类测试.................................................... . (10)5.4 QoS拥塞管理测试 ................................................... . (14)5.4.1 测试拓扑.................................................... .. (14)5.4.2 测试方法.................................................... .. (14)5.5 QoS包过滤能力测试 ................................................... (17)5.5.1 测试拓扑.................................................... .. (17)5.5.2 测试方法.................................................... .. (17)5.6 IGMP V2/V3协议测试 ................................................... . (19)5.6.1 测试拓扑.................................................... .. (19)5.6.2 测试方法.................................................... .. (19)5.7 PIM协议测试 ................................................... (20)5.7.1 测试拓扑....................................................205.7.2 测试方法.................................................... .. (20)5.8 ACL 支持组播组过滤.................................................... . (21)5.8.1 测试拓扑.................................................... .. (21)5.8.2 测试方法..........................................(来自: 小龙文档网:交换机测试规范)................................................... (22)5.9 组播组加入/离开时间测试 ................................................... (23)5.9.1 测试拓扑.................................................... .. (23)5.9.2 测试方法....................................................235.10 组播组转发时延.................................................... .. (25)5.10.1 测试拓扑.................................................... .. (25)5.10.2 测试方法.................................................... .. (25)5.11 组播组转发抖动.................................................... .. (26)5.11.1 测试拓扑.................................................... .. (26)5.11.2 测试方法.................................................... .. (26)5.12 组播分发能力测试.................................................... . (28)5.12.1 测试拓扑.................................................... .. (28)5.12.2 测试方法.................................................... .. (28)5.1 组播组容量.................................................... . (29)5.1.1 测试拓扑.................................................... .. (29)5.1.2 测试方法.................................................... .. (29)1 主题内容与适用范围为配合***公司新一期IP网络的建设，针对***IP骨干网的特点，结合IP骨干网络建设中新的要求，对交换机进行测试验证，主要内容包括GE/10GE端口性能、QoS和组播测试等。

千兆交换机性能测试方法

千兆交换机性能测试方法

千兆交换机还是比较常用的，于是我研究了一下千兆交换机性能测试，在这里拿出来和大家分享一下，希望对大家有用。

交换机作为企业网络的核心连接设备，它的性能是保障企业网络速度的主要标准。

为了帮助读者比较清楚地了解千兆交换机的性能全貌，我们利用业界先进的IXIA1600测试仪器对涉及千兆交换机性能中的9项主要指标进行了测试，当然，测试条件相对于实际工作环境来说是相当严酷的。

我们进行性能测试的主要依据是RFC2544和RFC2285，测试中主要选择了64字节、512字节和1518字节三种常用的以太网帧长度。

1．吞吐量作为用户选择和衡量千兆交换机性能最重要的指标之一，吞吐量的高低决定了千兆交换机在没有丢帧的情况下发送和接收帧的最大速率。

在测试时，我们在满负载状态下进行。

该测试配置为一对一映射。

2．帧丢失率该测试决定交换机在持续负载状态下应该转发，但由于缺乏资源而无法转发的帧的百分比。

帧丢失率可以反映交换机在过载时的性能状况，这对于指示在广播风暴等不正常状态下交换机的运行情况非常有用。

3.Back-to-Back 该测试考量交换机在不丢帧的情况下能够持续转发数据帧的数量。

该参数的测试能够反映数据缓冲区的大小。

4.延迟该项指标能够决定数据包通过交换机的时间。

延迟如果是FIFO(First in and First Out),即指的是被测设备从收到帧的第一位达到输入端口开始到发出帧的第一位达到输出端口结束的时间间隔。

最初将发送速率设定为吞吐量测试中获得的速率，在指定间隔内发送帧，一个特定的帧上设置为时间标记帧。

标记帧的时间标签在发送和接收时都被记录下来，二者之间的差异就得出延迟时间。

5．错误帧过滤该测试项目决定千兆交换机能否正确过滤某些错误类型的帧，比如过小帧、超大帧、CRC错误帧、Fragment、Alignment错误和Dribble 错误，过小帧指的是小于64字节的帧，包括16、24、32、63字节帧，超大帧指的是大于1518字节的帧，包括1519、2000、4000、8000字节帧，Fragment指的是长度小于64字节的帧，CRC错误帧指的是帧校验和错误，Dribble帧指的是在正确的CRC校验帧后有多余字节，交换机对于Dribble帧的处理通常是将其更正后转发到正确的接收端口，Alignment结合了CRC错误和dribble错误，指的是帧长不是整数的错误帧。

交换机性能参数测试操作手册

交换机性能参数测试操作手册

交换机性能参数测试操作手册文档编号：版本：1.1日期：2005-8-7一、目的为了便于以后用SMB来测试交换机的相关性能的操作，特地撰写了该测试操作手册，给大家提供参考。

二、测试范围该手册可用于用SMB对二层、三层交换机的性能测试。

性能具体分为rfc 2544提及的吞吐量（Throughput）、延迟（Latency）、丢包率（Packet Loss）、背靠背（Back-to-back）四个主要指标和rfc 2889涉及到的转发能力（Forwarding）、拥塞控制（Congestion Control）包括线头阻塞（HOLB）和背压（Backpressure）、地址深度（Address Caching）、地址学习（Address Learning）、错误帧处理能力（Error Filting）、广播转发能力（Broadcast forwarding）、广播延迟（Broadcast Latency）以及Forward Pressure 能力的八个性能指标。

Rfc2544性能指标是利用Smartbits Application软件来测试的，rfc2889涉及的性能指标是用AST软件来测试的。

下面将以自研产品S3448型交换机（48口）为例，分别对上面列的性能指标的测试进行操作说明。

三、性能测试3.1 测试硬件设备1. S3448交换机一台；2. SMB6000B一台；3. PC机一台，并安装Smartbits Application和AST软件。

4. 线缆若干。

3.2 软件设备Smartbits Application软件；AST软件。

3.3 测试拓扑图rfc 2544和rfc 2889性能测试所搭建的测试环境是一样的，以测试DUT六个端口为例，具体如图3.3.11. DUT的f0/1、f0/2、f0/11、f0/12、f0/21、f0/22六个端口分别和SMB6000B的六个百兆口相连接。

2. 配置DUT，关掉spanning-tree和pdp，具体配置见dut配置。

交换机性能测试使用方法

交换机性能测试使用方法

交换机性能测试使用方法
1.测试组网
在交换机、发包设备和采集设备之间，最好使用千兆网卡和网线。

在没有超过千兆流量下可以认为交换机是没有丢包的。

（如果使用百兆网卡和网线，在没有超过百兆流量下可以认为交换机是没有丢包的。

）
在发包设备上使用SendPackage进行发包。

在采集设备上使用NGN2.0进行采集，用来测试采集的性能。

2.连接交换机
Web地址为：http://192.168.3.254
用户名：admin
没有密码
3.点击OK，进入下面的页面
4.点击Statistics进入查询页面，选择所要查询的接口
5.检查Received Packets是否与电脑发送的包数一致交换机接收的包数
电脑发送包数。

交换机测试方法应用浅析

交换机测试方法应用浅析

交换机测试方法应用浅析摘要本文主要介绍了交换机测试分类交换机例行测试功能的模块作用和例行测试的作用。

关键词交换机；诊断测试；例行测试1 交换机测试介绍交换机测试包括诊断测试、例行测试。

1.1 诊断测试诊断测试的任务是对怀疑有故障的安全块的硬件进行诊断。

用于确认由系统监控程序或在例行测试中检测出的故障，并且将故障定位到可替换件一级。

对例测未通过的用户做进一步的测试，系统会对测试未通过的测试段用“！”表明。

要完成一个测试段，就必须创建相应的测试环境，需要若干硬件资源。

1.2 例行测试例行測试是对一个或多个设备进行故障检测和/或故障定位。

例行测试仅对有效空闲的设备进行测试。

当某一设备处于忙或没被激活等状态时，就不会被包含在测试中。

当例行测试执行完以后，被测试设备将直接返回至有效空闲的服务状态，而不管测试的结果如何。

例行测试可以有操作员或系统本身安排在低话务量时运行，也可以立即执行。

2 交换机例行测试功能的模块及作用2.1 HRAO位于防卫模块内，非常驻内存。

主要功能：将操作员请求发送至相关的调度程序（MRTS），返回响应给操作员。

从MMC收集操作员的请求信息。

如果是对用户线测试，要把DN翻译成EN。

检查所测设备类型对应的安全块（SBL）是否存在。

发送操作员请求：启动、终止测试、显示、修改、创建、删除例测等等。

返回一个请求成功与否的报告。

2.2 MRTS位于防卫模块，常驻内存，多进程FMM。

主要功能：管理例行测试的进度安排，它还保留一份简短的测试结果，以备设备忙时安排其他时间重新测试。

（1）分析测试的请求，确定将要执行的测试的参量：测试请求的源、所测对象的概貌（单个设备/设备群体）、设备类型（DEVICE TYPE）、测试参数（操作员的请求或缺省值）、以上信息及测试段的信息都将作为测试请求传送给RTC，这些信息来自数据库和操作员请求。

（2）对多个测试的排序：每一个测试在数据库中都有一个相对应的测试序号和相关参数，（HRAO产生），MRTS根据数据库中整个交换机的测试数据，编排测试的顺序。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

千兆接入交换机有很多值得学习的地方，这里我们主要介绍千兆接入交换机测试方法。

此次评估的目的是为了对各厂商的千兆以太网产品进行一次客观的比较。

这种比较的主要目的是为IS管理员和其他IT专业人员提供有助于他们做出设备采购决策的信息。

因此，我们的测试不仅仅局限在千兆接入交换机的性能测试上，而是一个全面的考量，既使用定量衡量标准（如吞吐量、包丢失、延迟、每千兆位成本），又使用定性衡量标准（如安装和管理是否简单、可靠性）。

我们主要的测试项目为：配置测试——考量千兆接入交换机配置的灵活性、端口密度、可扩展性等。

安装和易用性测试——安装的时间和难易程度、支持文档和在线帮助的有效性等。

特性测试——包括端口链路聚合，流量控制，MAC地址表的容量，端口镜像，VLAN，支持第三层交换，冗余特性，基于MAC的安全性，QoS，生成树，组播控制等。

管理测试考察控制台及命令行界面的能力，对Web、SNMP、RMON的支持等。

还有重要的性能测试。

我们在性能测试方面使用了业界知名的网络性能测试仪IXIA 1600。

IXIA 1600最多可以插16个模块，我们的测试环境包括5个10/100M自适应模块，每个模块有4个10/100Base-TX 端口；6个10/100/1000Base-T自适应的LM1000T模块，每个模块有2个10/100/1000M的RJ-45端口；5个GBIC模块，每个模块可插2个1000Base-SX/LX端口。

如此完备的测试环境使得我们能够同时测试12个1000Base-T端口、10个1000Base-SX端口、32个10/100Base-TX端口。

因此我们能够对参测产品中的高密度千兆接入交换机，进行满负载测试，考察出其在最严格情况下的真实性能。

测试时，我们使用5类跳线和光纤跳线连接被测千兆接入交换机和测试仪。

完备的测试环境使得我们能够同时测试12个1000Base-T端口、10个1000Base-SX端口、32个10/100Base-T端口。

能够对参测产品中高密度千兆接入交换机，进行满负荷测试，考察出其在最严格情况下的真实性能。

我们此次千兆接入交换机测试主要使用IXIA1600测试仪的ScripMate软件配置和运行各项指标测试，ScriptMate专门为RFC 2544和RFC 2285设计了标准自动化脚本，我们根据自己的需求可以轻松地定义各种参数，同时能够产生详细的日志文件和描述结果的文件。

我们依据RFC2544、RFC 2285以及中国通信行业千兆以太网测试规范制定了9项测试指标，它们是吞吐量、帧丢失率、背对背、延迟、部分网状、全网状、背压、线端阻塞、错误帧过滤，基本上涵盖了用户选择千兆以太网交换机时需要考虑的主要性能指标。

在测试时，IXIA 1600所有端口在默认状态下都允许自适应并关闭流控，此次所有测试都考虑了64字节、512字节、1518字节三种典型长度的帧，除非特别指明，测试都在全双工状态下进行。

为了确保测试条件的可靠性和准确性，每项测试均重复了三次。

最后的结果是取三次测试的平均值。

在吞吐量测试中，端口配置为1对1映射，在满负载情况下测试吞吐量。

在帧丢失率测试中，我们将最初速度设定为100%线速，通过端口1对1映射测试帧丢失率。

在延迟测试方面，由于千兆接入交换机包括百兆端口和千兆端口，而百兆端口之间的延迟和千兆端口之间的延迟有较大区别，所以我们进行了百兆端口同模块、跨模块以及千兆端口之间三项测试，每项测试选择了其中的一对端口双向发送数据，对于在100%线速时延迟异常大的千兆接入交换机，我们将速度调整的稍微低一些进行测试。

在网状测试中，对于千兆骨干交换机，进行全网状测试，对于千兆接入交换机，则采用部分网状测试方法，将每个千兆端口对应10个百兆端口，剩余的百兆端口实现全网状测试。

在Back-to-Back测试中，满负载下端口配置为1对1映射，初始速度设置为100%线速。

背压测试采用两种方法，在半双工和全双工状态下，通过3个端口向一个端口发送数据检测是否支持背压和IEEE802.3x流控。

线端阻塞则采用端口A和B向端口C发送数据形成拥塞端口，而A也向端口D发送数据形成非拥塞端口。

错误帧过滤则通过1对多映射实现了对过
小帧、超大帧、CRC错误帧、fragment、alignment错误和dribble错误这6种典型错误帧的测试。

在配置、安装和易用性、特性和管理方面的测试中，我们的工程师详细阅读了厂商提供的说明资料，实际地配置、安装了交换机，并通过Console口、Telnet和Web几种方式对千兆接入交换机的管理方式以及链路聚合、VLAN、MAC地址过滤、静态单播地址、端口镜像等功能进行了配置和尝试，并用各厂商提供的网管软件对交换机进行了管理，另外，我们还用了一个MIB Browser察看交换机的MIB信息。

我们在对一款千兆接入交换机进行总体评价时，性能占40%，性价比占10%，而其他的功能、配置、特性、管理、安装易用性的情况会占50%。
