管道专业基础知识培训提纲一、在基础工程设计阶段，配管专业的主要任务是什么？1、配合装置布置专业（或总图专业）确定总平面布置图、设备布置图；2、编写基础工程设计阶段和详细工程设计阶段所采用的标准、规范和规定；3、确定主要管道走向图和初步管道布置图（或配管研究图），完成合金管和大口径（一般指4”以上）钢管的应力分析；4、配合管道材料专业提出部分管道材料汇总表，以便进行采购工作；5、完成主要设备管口方位图、设备上的大型管架根部预焊件和需要热处理设备上的预焊件条件，发送设备制造厂加工使用；6、作好相关专业设计综合协调、明确专业之间分工。
二、在详细工程设计阶段，配管专业的主要任务是什么？1、通过管道分析，完成施工版管道布置图；2、完成施工版设备平面布置图；3、完成全部成品单管图和设备管口方位图；4、绘制管架图及伴热系统图；4、编制管段表、管架表、设备地脚螺栓一览表；6、配合管道材料专业提出最终管道材料汇总表；7、编制配管专业管道设计说明书；8、确认设备供应商提供的资料。
三．管道布置设计必须具备的条件有哪些？1、管道布置设计应遵守的有关设计标准、规范和规定；2、配管专业工程设计统一规定；3、．工艺管道及仪表流程图（简称PID）、公用系统流程图、管道表、安全阀表；4、设备布置图；5、．设备表、设备规格书及设备图；6、有关专业的设计条件；7、管道材料等级规定、配管材料数据库；8、界区接点条件。
四．管道布置设计的一般要求是什么？对于一个装置中管道的设计，尽管每个设计人员的设计风格及思路是不同的，但管道设计及安装都有一个共同的规律和最基本的要求：1、管道布置设计应符合管道及仪表流程图的要求；2、管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求美观整齐；3、在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4、厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等协调，一般沿厂区道路设计厂内管廊，减少管道与铁路、道路的交叉；5、管道应架空或地上敷设，特殊情况下可敷设在管沟内；6、管道宜集中成排布置。
管道培训知识点总结管道培训是指针对管道行业从业人员进行的技能和知识培训。
管道作为工业和建筑中不可或缺的设施，在输送液体、气体和固体颗粒物质方面发挥着重要作用。
因此，管道的设计、安装、运行和维护需要经过专门的培训和教育。
本文将总结管道培训的知识点，包括管道的基本知识、设计原则、安装技术、运行管理、维护保养等方面。
一、管道的基本知识1. 管道的类型和用途管道可以分为输送液体、气体和固体颗粒物质的管道。
根据材料的不同，管道可分为金属管道、塑料管道、玻璃钢管道等。
根据用途的不同，管道可以分为给水管道、排水管道、天然气管道、石油管道等。
2. 管道的基本组成管道由管子、管件、阀门、支架等组成。
管子是管道的主体，常见的材料有铁、钢、铜、不锈钢、铝塑等。
管件包括弯头、三通、四通、法兰等，用于连接管子和改变管道流向。
阀门用于控制管道的流体，包括截止阀、调节阀、止回阀等。
支架用于支撑和固定管道，防止管道振动和变形。
3. 管道的标志和颜色管道上会标有管道的直径、压力等信息，以便于管理和维护。
此外，不同用途的管道会用不同的颜色进行标识，如给水管道一般为蓝色，天然气管道为黄色，石油管道为红色。
4. 管道的施工要求在管道的安装和施工过程中，需要符合相关的法规和标准要求，包括土建工程要求、焊接工艺要求、防腐涂层要求等。
同时，还需要考虑管道的温度、压力、介质等因素，进行合理的设计和选择。
二、管道的设计原则1. 管道的布局设计管道的布局设计需要考虑管道的长度、角度、高度、流速等因素，以便于管道的安装和维护。
同时，还需要考虑管道的热胀冷缩和震动等因素，进行合理的布局设计。
2. 管道的流体动力学设计管道的流体动力学设计是指根据管道的流体性质和工况条件，确定管道的直径、流速、压力降等参数。
通过合理的设计，可以降低管道的能耗和维护成本，提高管道的运行效率。
3. 管道的材料选择在管道的设计过程中，需要根据介质的性质和工作条件，选择合适的管道材料。

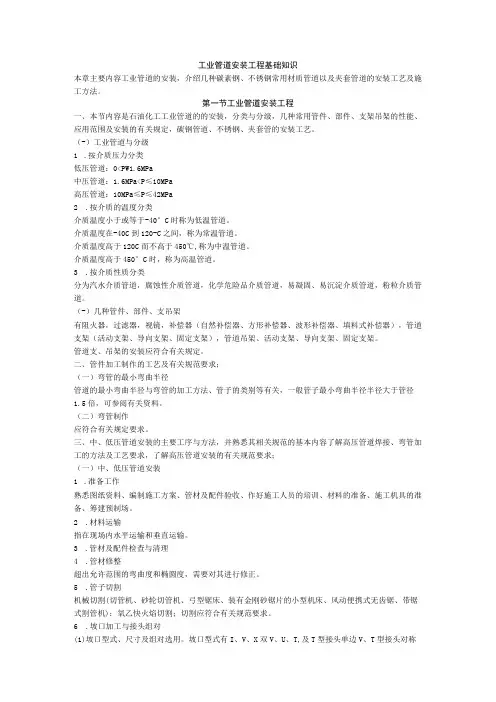

工业管道安装工程基础知识本章主要内容工业管道的安装，介绍几种碳素钢、不锈钢常用材质管道以及夹套管道的安装工艺及施工方法。
第一节工业管道安装工程一、本节内容是石油化工工业管道的的安装，分类与分级，几种常用管件、部件、支架吊架的性能、应用范围及安装的有关规定，碳钢管道、不锈钢、夹套管的安装工艺。
（-）工业管道与分级1.按介质压力分类低压管道：0<PW1.6MPa中压管道：1.6MPa<P≤10MPa高压管道：10MPa≤P≤42MPa2.按介质的温度分类介质温度小于或等于-40°C时称为低温管道。
介质温度在-40C到120-C之间，称为常温管道。
介质温度高于120C而不高于450℃,称为中温管道。
介质温度高于450°C时，称为高温管道。
3.按介质性质分类分为汽水介质管道，腐蚀性介质管道，化学危险品介质管道，易凝固、易沉淀介质管道，粉粒介质管道。
（-）几种管件、部件、支吊架有阻火器，过滤器，视镜，补偿器（自然补偿器、方形补偿器、波形补偿器、填料式补偿器），管道支架（活动支架、导向支架、固定支架），管道吊架、活动支架、导向支架、固定支架。
管道支、吊架的安装应符合有关规定。
二、管件加工制作的工艺及有关规范要求；（一）弯管的最小弯曲半径管道的最小弯曲半径与弯管的加工方法、管子的类别等有关，一般管子最小弯曲半径半径大于管径1.5倍，可参阅有关资料。
（二）弯管制作应符合有关规定要求。
三、中、低压管道安装的主要工序与方法，并熟悉其相关规范的基本内容了解高压管道焊接、弯管加工的方法及工艺要求，了解高压管道安装的有关规范要求；（一）中、低压管道安装1.准备工作熟悉图纸资料、编制施工方案、管材及配件验收、作好施工人员的培训、材料的准备、施工机具的准备、筹建预制场。
2.材料运输指在现场内水平运输和垂直运输。
3.管材及配件检查与清理4.管材修整超出允许范围的弯曲度和椭圆度，需要对其进行修正。
