ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)、beam3是2D的梁单元，只能解决2维的问题。
2)、beam4是3D的梁单元，可以解决3维的空间梁问题。
3)、beam188是3D梁单元，可以根据需要自定义梁的截面形状。
（常规是6个自由度，比如是用于桁架等框架结构，如鸟巢，飞机场的架构）2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。

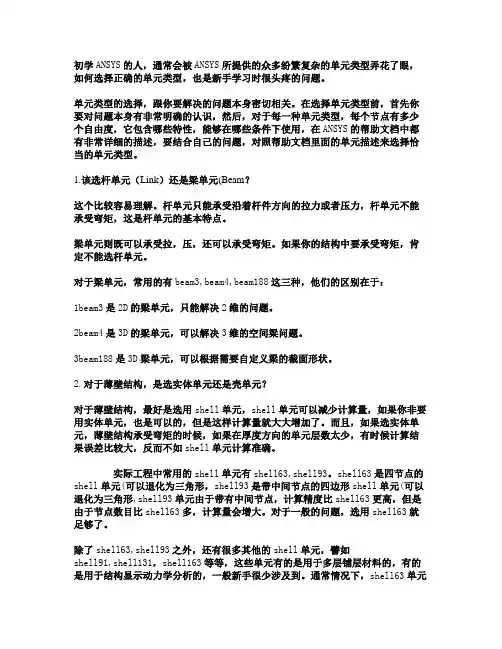

初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1beam3是2D的梁单元，只能解决2维的问题。
2beam4是3D的梁单元，可以解决3维的空间梁问题。
3beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形，shell93是带中间节点的四边形shell单元(可以退化为三角形,shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
对于一般的问题，选用shell63就足够了。
除了shell63,shell93之外，还有很多其他的shell单元，譬如shell91,shell131，shell163等等，这些单元有的是用于多层铺层材料的，有的是用于结构显示动力学分析的，一般新手很少涉及到。
ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)、beam3是2D的梁单元，只能解决2维的问题。
2)、beam4是3D的梁单元，可以解决3维的空间梁问题。
3)、beam188是3D梁单元，可以根据需要自定义梁的截面形状。
（常规是6个自由度，比如是用于桁架等框架结构，如鸟巢，飞机场的架构）2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
ANSYS梁壳单元及其应用一梁单元特性及应用梁单元用来建立三维结构的数学上理想化的一维有限元模型，与实体单元和壳单元相比，使用梁单元可以提高求解效率。
ANSYS提供了多种梁单元库以适应不同的需要，其中Beam44为3-D 渐变非对称截面梁，Beam188和Beam189为3-D有限应变梁，ANSYS的梁单元在非线性分析方面具有先进性和鲁棒性的独特优势。
1．3D真实描述梁单元在空间上是一维的线单元，单元特性和截面属性是相互独立的，通过指定截面编号，一维的梁单元就可以描述真实的三维空间结构，并且ANSYS可以以三维的形式显示分析结果。
ANSYS提供了11种常用的截面形状，并允许用户定制截面形状，用户可以利用二维建模的方式创建新截面，并可以把定制的截面形状保存在截面形状库中。
2．变截面梁ANSYS允许定义任意截面形状，允许单元的每一端具有不同的不对称几何形状，并允许其端节点从梁的中心轴偏移。
3．梁单元的预应力ANSYS的梁单元可以考虑预应力产生的应力刚化效应。
所谓应力刚化效应对于梁单元来说就是轴向应力引起的垂直轴向的刚度变化。
4．复合材料截面ANSYS可以定义任意几何形状由多个各向同性材料组成的横截面，可以用来模拟层状复合材料梁，长纤维增强复合材料梁和传感器等。
（图2）5．考虑剪切变形和翘曲的影响ANSYS的梁单元基于铁木辛柯梁理论，在平面假设的基础上可以考虑剪切变形的影响。
ANSYS的梁单元还可以考虑非圆截面梁扭转时产生的翘曲影响，这时每个端节点有7个自由度，包括3个平动，3个转动和一个翘曲自由度。
Shell188和Shell189单元不仅能模拟直梁的弯曲剪切响应，而且能模拟横向—扭转屈曲行为（特征屈曲和非线性崩塌）（图3）。
6．支持非线性材料本构模型ANSYS的梁单元支持弹性（线弹性和非线性弹性），塑性和蠕变等材料本构模型。
二壳单元特性及应用壳单元用来创建三维结构的二维理想化模型，用壳单元模拟壳状结构比用实体单元具有更高的计算效率。
ANSYS中有七八种梁单元，它们的特点和适用范围各不相同。
了解这些单元之间的异同，有助于正确选择单元类型和得到较为理想的计算结果。
梁是一种几何上一维而空间上二维或三维的单元，主要用于模拟一个方向长度大于其它两方向的结构形式。
也就是说，主要指那些细长、像柱子一样的结构，只要横截面的尺寸小于长度尺寸，就可以选用梁单元来模拟（这在一定意义上和壳单元在一个方向上比另外两个方向都薄原理相似）。
通常来讲，横截面尺寸需要小于长度的1/20或1/30，这里的长度是指两支撑点间的物理意义上的距离。
梁单元本身可以进行任意的网格划分，且不支配梁理论的适用性；反过来，就像刚才提到的那样，物理尺寸和特性将决定选择哪种单元更为合适。
有两种基本的梁单元理论：铁木辛格（剪切变形）理论和欧拉-伯努力理论。
ANSYS 中的如下单元是基于欧拉-伯努力梁理论：1.2D/3D elastic BEAM3/42.2D plastic BEAM233.2D/3D offset tapered,unsymmetric BEAM54/444.3D thin-walled,plastic BEAM24欧拉-伯努力梁理论建立在如下假定的基础上：1.单元形函数为Hermitian多项式，挠度是三次函数；2.弯矩可以线性改变；3.不考虑横截面剪切变形；4.扭转时截面不发生翘曲；5.只具有线性材料能力（部分单元BEAM23/24具有有限的非线性材料能力）；6.非常有限的前后处理能力（除了BEAM44）。
ANSYS中有两种梁单元（BEAM188和BEAM189）是基于铁木辛格（剪切变形）理论，这种梁理论主要建立在如下假定基础上：1.单元形函数为拉格朗日插值多项式，具有线性或二次的位移函数；2.横向剪应力沿厚度方向为常数（一阶剪切变形梁单元）；3.可以模拟自由或约束扭转效应；4.支持丰富的模型特性（塑性和蠕变）；5.强大的前生处理能力。
使用中需要注意：（1）铁木辛格（剪切变形）理论是基于一阶剪切变形理论的，它不能准确地求解短粗梁，因此，ANSYS在帮助里指出该类型梁的适用范围是：GAl2/EI>30，对于那些高跨比较大的梁应选用实体单元求解；（2）ANSYS中2结点的铁木辛格（剪切变形）单元BEAM188对网格密度的依赖性较强，选用时单根构件单元数应不小于5或不小于3，并且打开KEYOPT(3)，否则误差会较大。
ANSYS中的梁单元ANSYS中的梁单元2010-03-21 20:18:01| 分类：Ansys | 标签：|举报|字号大中小订阅当一个结构构件的一个方向尺寸远远大于另外两个方向的尺寸时，3D构件就可以理想化为1D构件以提高计算效率。
这样的单元有两类：以承受轴向拉压作用为主的杆单元，和承受弯曲作用为主的梁单元。
ANSYS提供的单元类型中共有9种梁单元，分别为BEAM3, BEAM4, BEAM23, BEAM24, BEAM44, BEAM54, BEAM161, BEAM188, BEAM189。
在结构分析中常用的是BEAM4和BEAM188或BEAM189这三中梁单元。
BEAM4单元BEAM4单元是一种具有拉压弯扭能力的3D弹性单元。
每节点6个自由度。
BEAM4单元的定义包括：几何位置的确定，单元坐标系的确定，截面特性的输入。
BEAM4单元包含两个节点(i，j)或三个节点(i，j，k)，k为单元的方向节点；单元的截面特性用实常数(REAL)给出，主要包括截面(area)，两个方向的截面惯性矩(IZZ)和(IYY)，两个方向的厚度(TKY和TKZ)，相对单元坐标系x轴的方向角(THETA)，扭转惯性矩(IXX)。
其中惯性矩，厚度，方向角都是在单元坐标系下给出的。
BEAM4单元坐标系的方向确定如下：单元坐标系X轴由节点i，j连线方向确定由i指向j；对于两节点确定的BEAM4单元，若方向角theta=0，则单元坐标系y轴默认平行于整体坐标系的x-y平面；若单元坐标系x轴与整体坐标系z轴平行，则单元坐标系y轴默认平行整体坐标系的y轴，z轴由右手法则判定；若用户希望自己来控制单元绕单元坐标系x轴的转动角，则可以通过方向角theta或第三个节点k来实现，i，j，k确定一个平面，单元坐标系的Z轴就在该平面内。
可以用下列命令查看单元坐标系及截面：/ESHAPE, 1/PSYMB, ESYS说明：在指定网格划分属性时，可将某一关键点作为方向点属性赋予所需划分的线，这样就生成包含3个节点的梁单元。
ANＳYS中单元类型介绍与单元得选择原则ANSYS中单元类型得选择初学AＮＳＹS得人,通常会被ANSYＳ所提供得众多纷繁复杂得单元类型弄花了眼,如何选择正确得单元类型,也就是新手学习时很头疼得问题。
类型得选择,跟您要解决得问题本身密切相关。
在选择单元类型前,首先您要对问题本身有非常明确得认识,然后,对于每一种单元类型,每个节点有多少个自由度,它包含哪些特性,能够在哪些条件下使用,在AＮSYS得帮助文档中都有非常详细得描述,要结合自己得问题,对照帮助文档里面得单元描述来选择恰当得单元类型。
1。
该选杆单元(Liｎk)还就是梁单元(Beaｍ)？这个比较容易理解。
杆单元只能承受沿着杆件方向得拉力或者压力,杆单元不能承受弯矩,这就是杆单元得基本特点。
梁单元则既可以承受拉,压,还可以承受弯矩。
如果您得结构中要承受弯矩,肯定不能选杆单元。
对于梁单元,常用得有beａｍ3,ｂeam4,bｅａm１88这三种,她们得区别在于:1)、ｂeａm3就是2D得梁单元,只能解决2维得问题。
2)、beam4就是3D得梁单元,可以解决3维得空间梁问题。
3)、beam1８８就是3D梁单元,可以根据需要自定义梁得截面形状。
(常规就是6个自由度,比如就是用于桁架等框架结构,如鸟巢,飞机场得架构)2。
对于薄壁结构,就是选实体单元还就是壳单元？对于薄壁结构,最好就是选用shelｌ单元,ｓhｅlｌ单元可以减少计算量,如果您非要用实体单元,也就是可以得,但就是这样计算量就大大增加了。
而且,如果选实体单元,薄壁结构承受弯矩得时候,如果在厚度方向得单元层数太少,有时候计算结果误差比较大,反而不如sｈell单元计算准确。
实际工程中常用得sheｌl单元有ｓhell6３,ｓheｌｌ93。
sheｌl63就是四节点得ｓhelｌ单元(可以退化为三角形),shelｌ93就是带中间节点得四边形sｈｅｌl单元(可以退化为三角形),sｈelｌ9３单元由于带有中间节点,计算精度比ｓhell６３更高,但就是由于节点数目比sｈelｌ6３多,计算量会增大。
ANSYS中分析梁结构的问题1 在ANSYS中如何显示梁截面通过输入/eshape命令行即可.需要说明的是,一般的梁杆单元都可以通过/eshape命令显示截面,但是其截面均为根据输入的实常数所换算出的等效矩形截面,只有诸如beam44之类的单元可以保存通过Sections定义的截面形状并通过/eshape显示出来.2 ANSYS中梁的铰接处理通常,梁单元之间通过公用节点使得相邻的单元表现为固接形式,相当于在公用节点处约束全部自由度,而对于铰接的表现形式(约束平动自由度和释放转动自由度),可以通过在铰接处建立2个keypoint,使得网格划分时在1点存在2个重合节点,而后在2个节点处通过Preprocessor>Coupling Ceqn>Couple DOFS指定所有平动自由度相互耦合(释放了转动自由度),这样即可模拟铰接.3 ANSYS中梁问题的弯矩图绘制在用ANSYS分析梁问题时,无法通过General Postproc>Plot Results>Contour Plot查看弯矩结果,但可以通过定义etable实现.首先需要明确想要查看的结果对应于所使用单元的编号(help中各单元信息的Item and Sequence Numbers表格),然后在General Postproc>Eiement Table中定义相应的单元表,item为smisc,在箭头所示框内加入smisc中的项目编号.注意help中的?x,y,z?方向为单元局部坐标.最后在General Postproc>Plot Results>Contour Plot>Line Element Res中分别选择I,J节点的elementtable,即可绘制弯矩图.4 ANSYS梁问题截面方向定义在分析梁问题时,有时需要定义梁截面的方向,可以在Preprocessor>Meshing>Mesh Attributes中定义,选择其中的Pick Orientation Keypoint(s),点击确定后可以通过选择Keypoint 定义网格划分后的截面方向.5 使用完全积分单元时的剪力自锁问题及其解决方法梁弯曲的基本特征见图 1.当梁受弯时,轴向应变在厚度方向(竖直方向)上呈线性变化,厚度方向上无应变,也没有剪应变.如图2所示,1阶完全积分4节点四边形单元弯曲时,轴向应变通过积分点的水平长度变化,厚度方向应变通过积分点的垂直长度变化,而剪应变则是水平线与垂直线之间夹角的变化.单元中存在的剪应变与实际情况明显不符,这是由单元的数学描述而产生的.单元边不能弯曲使得原本不存在的剪应力出现,且使得单元变形表现为剪切变形而非弯曲变形,称为剪力自锁现象.。
