高压旋喷桩试桩方案
一、试验方法
高压旋喷桩的试验方法是按照《建筑工程土质试验规范》(JGJ/T11-2018)第9.3.3节的规定进行的。
具体试验方法包括:
1. 基本试验:测定桩长、桩径、钢筋直径、钢筋配筋、钢筋与桩体之间的粘结性等。
2. 静载试验:用单桩法或多桩法进行静载试验,测定桩身的受力性能。
3. 动载试验:采用振动器或冲击器进行动载试验,测定桩的振动性能。
二、试验内容
高压旋喷桩的试验内容主要包括以下几个方面:
1. 桩长测定:对每一个试验桩进行桩长测定,包括桩顶标高、桩底标高以及桩长等。
2. 桩径测定:对每一个试验桩进行桩径测定,以确保桩的直径符合设计规定。
3. 钢筋直径测定:对每一个试验桩的钢筋直径进行测定,以确保钢筋直径符合设计规定。
4. 钢筋配筋检查:对每一个试验桩的钢筋配筋进行检查,以确保钢筋符合设计规定。
高压旋喷桩方案目录一、工程概况本文介绍的是某工程项目的施工方案。
该项目位于某地,总建筑面积为XXX平方米,由多个建筑物组成,包括XXX、XXX、XXX等。
本文将详细介绍该项目的施工方案。
二、编制依据该项目的施工方案是根据相关的法规和标准编制的,包括《建筑施工安全生产管理条例》、《建筑工程质量管理条例》等。
同时,还参考了类似项目的施工方案,以及专业人员的经验和建议。
三、施工组织机构在该项目中,施工组织机构包括总承包商、监理单位和施工单位。
总承包商负责整个项目的管理和协调,监理单位负责监督施工过程中的质量和安全,施工单位负责具体的施工工作。
四、施工准备在正式开始施工前,需要进行一系列的准备工作。
首先是对现场进行勘察和测量,确保施工的准确性和安全性。
然后是准备施工所需的设备和材料,包括钻机、注浆材料等。
此外,还需要制定详细的施工计划和安全措施,以确保施工的顺利进行。
五、施工方法5.1配比实验在施工前,需要进行配比实验,以确定注浆材料的配比。
这是确保注浆效果的重要步骤。
5.2施工工艺流程施工工艺流程包括以下几个步骤:钻机就位、引孔钻进、拔出岩芯管、插入注浆管。
这些步骤需要严格按照规定的程序进行,以确保施工的安全和质量。
5.3钻机就位在进行钻孔前,需要将钻机就位。
在就位时,需要注意安全,确保钻机的稳定性和牢固性。
5.4引孔钻进钻孔是整个施工过程中最关键的步骤之一。
在进行钻孔时,需要注意控制钻孔的深度和直径,以确保注浆材料的充填效果。
5.5拔出岩芯管,插入注浆管在完成钻孔后,需要将岩芯管拔出,并插入注浆管。
这是注浆材料注入的通道。
在插入注浆管时,需要注意管道的密封性和稳定性,以确保注浆效果。
高压旋喷桩方案工程概况阳翟二路下穿通道工程和旧324下穿通道工程基坑止水帷幕采用高压旋喷桩。
为了加快施工进度,确保高压旋喷桩的施工质量,对高压旋喷桩止水帷幕进行试桩,以确定成桩工艺及各项施工参数。
工程地质条件为冲洪积阶地,根据拟建场地各土层的分布、厚度及其性质,结合厦门地区工程实践经验,依行标《公路工程抗震设计规范》(JTJ004-89)有关标准划分,各风化带基岩在勘探过程均未发现有空洞、临空面或软弱结构面。
高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。
2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。
桩体28天无侧限极限抗压强度达不小于2.5MPa。
3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。
2.施工组织1.施工准备(1)施工场地内的地上和地下障碍物已清除或拆迁。
(2)平整场地, 挖好排浆沟、排水沟, 设置临时设施。
(3)测量放线, 并设置桩位标志。
(4)取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。
2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料;水泥进场后在监理见证下抽样复试, 复试合格方可使用。
水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施;批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。
水:水源采用自来水, 严禁使用地沟水或污水。
3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。
4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括:钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。
5.劳动力配置每施工班组由8~9人组成。
(1)班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。
(2)操机工1~2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。
(3)司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。
(4)记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。
高压旋喷桩工程施工方案一、工程概况本工程高压旋喷桩主要用于出入口及风道围护结构SMW工法桩与主体围护结构地连墙相交处的封闭止水,SMW工法桩与水泥挡土墙相交处的密封止水,阴角处的土方加固处理,桩径Φ800mm,间距500mm,共计高压旋喷桩数为86根。
二、高压旋喷桩施工方法(一)高压旋喷桩施工主要技术参数确定本工程旋喷桩施工拟采用二重管法高压喷射注浆,主要技术参数通过试桩确定:施工前,选典型的地质条件位置,进行旋喷桩的试桩,以确定施工艺及各种施工参数。
较深层的情况采取钻孔取样法。
根据设计要求检查,成桩效果及咬合效果、凝结情况、固结体强度和渗透系数,最终以确定合理的旋喷桩施工参数,以便全面展开。
材料:以PO 32.5普通硅酸盐水泥为主要材料;水采用自来水,水灰比为1:1.5;空气:压力:0.7Mpa 流量:3L/min喷嘴直径:Φ1.8mm 喷嘴个数:2个浆液:压力:28~32Mpa 流量:80~120L/min喷嘴孔径:Φ2~Φ3mm 提升速度:12~15cm/min喷嘴个数:2个旋转速度:8~10r/min注浆管外径:Φ40mm施工时按此参数进行施工,在施工过程中应密切关注土体的顶升情况,根据具体情况作适当调整。
(二)施工流程高压旋喷桩施工流程(三)施工方法1、平整场地:清除杂物,测量放线,定桩位,在桩位处做好标记。
2、钻机就位:钻机安放在设计孔位上,使钻杆头对准孔位中心,并保持垂直,钻机就位后,必须作水平校正。
施工时旋喷桩管的允许倾斜度不得大于1.5%。
3、钻孔:采用G-2A型工程地质钻机钻孔,成孔直径Ф40~Ф50㎜。
钻孔时,记录地层变化情况,并与地质勘查情况进行核对。
4、插管:插管是将喷射注浆管插入地层设计标高。
在插管过程中,为防止泥浆堵塞喷嘴,可边射水边插管,水压力不超过1Mpa。
若压力过高则易将孔壁射塌。
5、喷射作业:当喷管插入设计深度后,由下而上进行喷射注浆。
喷射注浆使用已确定的参数,值班技术人员必须时刻注意,检查浆液初凝时间,注浆量,泥浆流量,压力,旋转、提升速度等参数是否符合要求,并随时作好记录。
高压旋喷桩施工方案高压旋喷桩是一种常用的地基处理技术,适用于各种地质条件下的地基加固、地基处理和建筑物基础施工。
本文将介绍高压旋喷桩施工方案,包括施工原理、施工步骤、施工设备和质量控制等内容。
一、施工原理高压旋喷桩施工原理是利用高压旋喷注浆机将水泥土浆或其他地基改良材料注入地下,在注浆过程中旋转钻杆,既形成了孔洞又填充了土壤空隙,从而形成一根坚固的旋喷桩。
二、施工步骤1. 前期准备:确定施工范围和桩径、选择合适的注浆材料、清理施工区域,并确保周围环境安全;2. 行根勘察:确定桩的布置位置和桩基坑的开挖范围,保证施工的准确性和安全性;3. 设备搭建:搭建旋喷注浆机、混凝土搅拌站等设备,并进行调试,确保施工设备运行正常;4. 开挖桩基坑:根据设计要求开挖桩基坑,注意保持基坑的垂直度和土质的稳定性;5. 桩施工:按照设计要求,逐根进行高压旋喷桩施工,包括钻洞、注浆和旋喷钻杆的拔出等步骤;6. 桩顶处理:在桩顶部分进行修整和封堵处理,以确保桩的稳固和密封性;7. 桩检验:进行桩的质量检验和监测,包括桩身的强度和垂直度等指标;8. 后期处理:清理施工现场,保持周围环境的整洁和安全。
三、施工设备高压旋喷桩的施工设备主要包括旋喷注浆机、钻机、混凝土搅拌站、输浆管道和钢管等。
其中旋喷注浆机是关键设备,可以通过调整注浆量和注浆压力来控制桩的质量。
四、质量控制高压旋喷桩的施工质量控制主要包括以下几个方面:1. 注浆量和注浆压力的控制:注浆量和注浆压力直接影响桩的质量,需要根据设计要求进行调整和控制;2. 钻孔的垂直度和直径控制:钻孔的垂直度和直径是保证桩质量的重要参数,需要通过测量和调整控制;3. 桩身的强度和密实性控制:桩身的强度和密实性是保证桩的稳定和承载能力的关键,需要进行质量检测和监测;4. 施工过程的监控和记录:对施工过程进行监控和记录,包括注浆量、注浆压力、孔深、孔径等参数,以便于施工质量的评估和整改。
高压旋喷桩专项施工方案1. 项目背景高压旋喷桩是一种常用的地基处理方法,主要用于加固土地基的稳定性和承载能力。
本文档将详细介绍高压旋喷桩的施工方案,包括施工准备、操作流程、施工要点等内容。
2. 施工准备2.1 材料准备•高压旋喷桩机•水泥•形成剂•预制桩钢筋•水源设备2.2 施工人员•施工队长•操作员•安全员•驾驶员2.3 施工设备•高压旋喷桩机•混凝土搅拌机•钢筋剪切机•清洗设备2.4 安全措施•施工区域设置警示标志,保证施工安全•工人配戴安全帽、防护服、防护手套等个人防护装备3. 操作流程3.1 现场准备1.根据设计要求确定施工顺序和位置,布置施工现场。
2.搭建起重设备,安装高压旋喷桩机和混凝土搅拌机。
3.将水泥、形成剂和其他材料储存至指定位置。
3.2 标定高压旋喷桩机1.打开高压旋喷桩机的电源,启动机器。
2.根据设备说明书,进行高压旋喷桩机的标定工作。
3.调整旋喷口的角度、喷射压力和流量,以保证稳定的桩身质量。
3.3 桩身施工1.根据设计要求,确定桩的直径和深度。
2.针对每个桩的位置,在地面进行标线,并使用桩机进行挖孔。
3.将钢筋预制好,并放入挖孔中。
4.打开混凝土搅拌机,将混凝土和形成剂按照一定比例进行混合。
5.将混凝土装入高压旋喷桩机的料斗中,并调整喷射压力和流量。
6.高压旋喷桩机移动至挖孔位置,开始旋喷过程。
7.进行连续喷射,直至满足设计要求的桩身长度。
8.桩身施工完成后,清洗工作区域。
4. 施工要点•施工前需充分理解设计要求,保证施工过程符合相关标准。
•桩机的操作人员应具备相关操作许可证,并熟悉设备操作流程。
•施工现场应设置明显的标志和警示牌,保证施工安全。
•混凝土的搅拌比例和质量应符合相关要求,以保证桩身的稳定性和承载能力。
•施工过程中应及时清理桩身的残留混凝土和杂物,以确保桩身质量。
以上是高压旋喷桩专项施工方案的简要介绍,详情请参考相关设计文件和施工标准。
在施工过程中,务必保持安全意识,并按照相关规定和要求进行操作。
高压旋喷桩专项施工方案三篇篇一:高压旋喷桩专项施工方案1、工程概况XXXX一期工程包括1-3、5-10、12-16、20-23号楼、地库一至四、地库六及配建1,工程地点位于XX市XX区XX国家农业科技园区内,北至XX辅道,东至其他建设用地,南至XX,西至XX东路。
本次项目用地位于地块西南部分。
总建筑面积44310.66m2,其中最大单体建筑面积为4466.88m2;本工程结构类型为框架、剪力墙结构;层数为-1、2、3、4、6层;最大建筑高度20.2米,最大跨度9.5米,最大基坑深度4.9米。
土方开挖22.08万方。
高压旋喷桩施工技术是70年代日本首先提出,它是在静压灌浆的基础上,引进水力采煤技术而发展起来的,是利用射流作用切割掺搅地层,改变原地层的结构和组成,同时灌入水泥浆或复合浆形成凝结体,借以达到加固地基和防渗的目的,本工程采用最新型PH-5D型高压旋喷桩机。
2、编制根据及工艺特点《建筑地基处理技术规范》《建筑地基基础工程施工质量验收规范》设计专项图纸;见附图(1)施工机具设备简单,施工简便。
(2)具有较好的耐久性,且料源广阔,价格低廉。
(3)噪声小,无污染。
3、适用范围(1)受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小,可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、(亚粘土)、粉土(亚砂土)、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。
(2)可作为既有建筑和新建建筑的地基加固之用,也可作为基础防渗之用;可作为施工中的临时措施(如深基坑侧壁挡土或挡水、防水帷幕等),也可作为永久建筑物的地基加固、防渗处理。
(3)当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时,宜通过试验确定其适用性。
4、工艺原理及设计要求4.1加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后,以高压设备使浆液或水、的高压射流从喷嘴中喷射出来,冲切、扰动、破坏土体,同时钻杆以一定速度逐渐提升,将浆液与土粒强制搅拌混合,浆液凝固后,在土中形成一个圆柱状固结体(即旋喷桩),以达到加固地基或止水防渗的目的。
高压旋喷桩专项方案1. 方案背景高压旋喷桩是一种常用的地基处理方法,广泛应用于土木工程中,可提供稳定的地基支撑和抗震能力。
本文档旨在介绍高压旋喷桩的专项方案,包括方案的设计原则、施工步骤和注意事项。
2. 设计原则高压旋喷桩的设计需要遵循以下原则:•地质勘察:进行详细的地质勘察,包括土壤类型、地下水位等信息,以便合理选择旋喷桩的参数和施工方案。
•荷载计算:根据工程荷载计算旋喷桩的长度和间距,确保地基的稳定性和承载能力。
•配置参数:选择适当的旋喷桩直径、层数和预应力力度,以满足实际工程的要求。
•周边环境:考虑周边环境因素,如旋喷桩与建筑物、管道等的保持距离,防止影响周边结构物的安全。
3. 施工步骤高压旋喷桩的施工步骤包括以下几个阶段:3.1. 准备工作在施工前,需要进行充分的准备工作,包括:•确定施工区域:根据设计要求确定旋喷桩的施工区域。
•检查设备:检查旋喷桩设备和相关工具的工作状态,确保其正常运行。
•安全措施:制定施工安全措施,并提供必要的防护装备。
•材料准备:准备好所需的旋喷桩材料,包括钢筋、水泥和砂浆等。
3.2. 钻孔施工按照设计要求进行钻孔施工,包括以下步骤:1.定位标记:根据设计要求,在施工区域标记出钻孔位置。
2.钻孔设备:使用合适的钻孔设备,在标记位置进行钻孔。
3.钻孔深度:根据设计要求,控制钻孔的深度和直径。
4.检查孔内:钻孔完成后,检查孔内的地质情况,并进行必要的清理。
3.3. 旋喷桩施工旋喷桩施工是高压旋喷桩的核心步骤,具体操作如下:1.立柱准备:根据设计要求,准备好旋喷桩的立柱和钢筋等材料。
2.准备旋喷桩设备:检查旋喷桩设备的工作状态,并连接好供水和供气管道。
3.施工操作:按照旋喷桩的设计要求进行操作,包括旋喷、加固和预应力等步骤。
4.检查质量:在施工过程中,定期检查旋喷桩的质量,确保施工符合要求。
5.预应力处理:根据设计要求,进行旋喷桩的预应力处理,并记录相关数据。
3.4. 现场清理施工完成后,需要对施工现场进行清理和整理工作,包括:•清理材料:清除施工过程中产生的废弃材料,保持施工现场的整洁。
一、工程概况本工程为某建设项目地基加固工程,采用高压旋喷桩技术进行地基加固。
工程地点位于XX市XX区,施工面积约为XX平方米。
工程地质条件复杂,地基承载力低,为确保工程质量和施工安全,特制定本专项施工方案。
二、施工工艺1. 施工准备(1)技术准备:熟悉设计图纸,掌握工程地质和水文地质资料,了解场地及临近区域内的特殊建筑物分布情况。
(2)机具设备:地质钻机、高喷台车、高压水泵、高速制浆机、贮浆桶、灌浆泵、搅浆桶、移动式空压机等。
(3)作业条件:平整场地,清除地面、地下障碍;开挖排浆沟及过滤沉淀集浆坑;按施工图纸要求和监理人指示选择地质条件具有代表性的区段,进行高喷围井试验,以确定高喷施工技术参数。
2. 施工工艺流程(1)施工放样:按设计图施工并经监理工程师批准的有关参数由测量人员进行测量、放样与定位,并进行统一编号。
(2)造孔:采用地质钻机造孔,要求钻机就位准确,偏差不得大于10mm;钻孔应保护铅直。
(3)插管:钻好孔后,插入旋喷管,进行试喷,确定施工技术参数。
(4)高压旋喷注浆:根据设计要求,采用三管法高压旋喷。
施工前预先准备排浆沟及泥浆池,施工过程中应将废弃的冒浆液导入。
(5)旋喷结束:旋喷注浆完成后,停止注浆,将旋喷管提升至设计标高,成桩。
三、施工质量控制1. 控制桩位偏差:桩位偏差不得大于50mm。
2. 控制桩长:桩长应符合设计要求。
3. 控制桩体质量:桩体强度、密实度应符合设计要求。
4. 控制施工参数:旋喷压力、喷嘴直径、水泥浆浆比重、浆量等应符合设计要求。
四、安全措施1. 严格执行施工安全操作规程,确保施工安全。
2. 加强施工现场管理,防止发生安全事故。
3. 严格执行环保规定,降低施工对环境的影响。
4. 加强对施工人员的培训和教育,提高安全意识。
五、施工进度安排根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
六、总结本高压旋喷桩专项施工方案旨在确保工程质量和施工安全。
在施工过程中,应严格按照本方案执行,确保施工顺利进行。
高压旋喷桩施工技术方案和措施1.1高压旋喷桩施工1.工艺流程高压旋喷桩施工工艺流程2.旋喷桩机械原理高压旋喷灌浆采用地质回转冲击式钻机回转超前钻进,泥浆护壁成孔,高喷台车进行旋喷灌浆。
旋喷灌浆配备ZJ-400型高速制浆机制备水泥浆,由高压水泵提供高压水、由6m3/min电动空压机供风、由灌浆泵输送浆液。
使用分别输送水、气、浆三种介质的三通道注浆管,通过高压泵等高压发生装置,产生35~40Mpa左右的高压水旋喷流,周围环绕一股0.6-0.8Mpa的气流,利用高压水射流和气流同轴旋喷冲切土体,以形成较大的孔隙,另外再由泥浆泵注入压力为0.2-1.0Mpa的水泥浆液填充,当喷嘴旋转和提升时,浆液和土体混合,经过一定时间形成水泥土固结体即旋喷桩。
1.2 高压旋喷桩施工方案1.施工准备⑴场地平整正式进场施工前,进行管线调查后,清除施工场地杂物以及地面以下30cm表土层,然后整平、夯实;再建设好同时合理布置施工机械、输送管路和电力线路位置,确保施工场地的“三通一平”。
⑵桩位放样施工前用全站仪测定旋喷桩施工的控制点,埋石标记,经过复测验线合格后,用钢尺和测线实地布设桩位,并用竹签钉紧,一桩一签,其误差不大于2cm。
在高压旋喷桩轴线拐弯处应设固定桩,同时在施工轴线5~10m范围设控制桩。
⑶修建排污和灰浆拌制系统旋喷桩施工过程中将会产生10~20%的返浆量,将废浆液引入沉淀池中,沉淀后的清水经过检测后进行达标排放。
沉淀的泥土则在开挖基坑时一并运走。
沉淀和排污统一纳入全场污水处理系统。
灰浆拌制系统主要设置在水泥附近,便于作业,主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。
(4) 由于桥涵段旋喷桩桩顶位于常年水位以下,桩纵向轴线在河道内,施工作业为水下作业,施工条件艰苦,施工难度非常大,为保证工程安全、进度、质量,我部在横向围堰完成后,纵向围堰导流完成后,首先清除岸坡及旋喷桩内外侧淤泥(旋喷桩纵轴线两侧4.0-10.0范围),仍后采用外运土方对旋喷桩操作平台进行粘土回填至设计标高,整平、夯实、钻孔、灌浆。

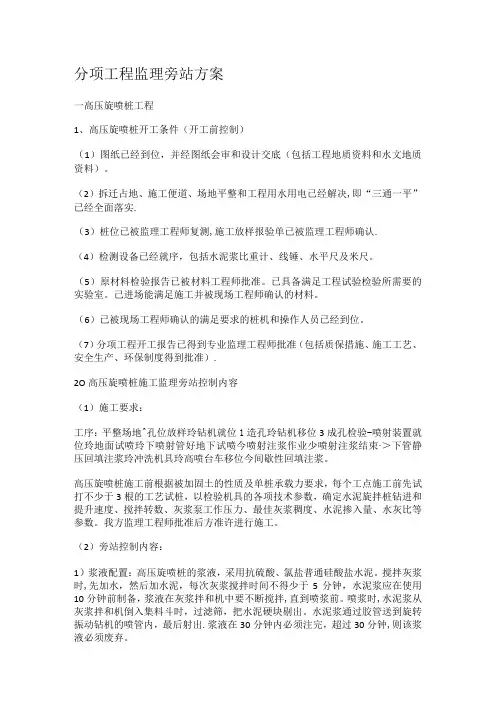

分项工程监理旁站方案
—高压旋喷桩工程
1、高压旋喷桩开工条件(开工前控制)
(1)图纸已经到位,并经图纸会审和设计交底(包括工程地质资料和水文地质资料)。
(2)拆迁占地、施工便道、场地平整和工程用水用电已经解决,即“三通一平”已经全面落实。
(3)桩位已被监理工程师复测,施工放样报验单已被监理工程师确认。
(4)检测设备已经就序,包括水泥浆比重计、线锤、水平尺及米尺。
(5)原材料检验报告已被材料工程师批准。
已具备满足工程试验检验所需要的实验室。
已进场能满足施工并被现场工程师确认的材料。
(6)已被现场工程师确认的满足要求的桩机和操作人员已经到位。
(7)分项工程开工报告已得到专业监理工程师批准(包括质保措施、施工工艺、安全生产、环保制度得到批准)。
2. 高压旋喷桩施工监理旁站控制内容
(1)施工要求:
工序:平整场地→孔位放样→钻机就位→造孔→钻机移位→成孔检验→喷射装置就位→地面试喷→下喷射管→地下试喷→喷射注浆作业→喷射注浆结束→下管静压回填注浆→冲洗机具→高喷台车移位→间歇性回填注浆。
高压旋喷桩施工前根据被加固土的性质及单桩承载力要求,每个工点施工前先试打不少于3根的工艺试桩,以检验机具的各项技术参数,确定水泥旋拌桩钻进和提升速度、搅拌转数、灰浆泵工作压力、最佳灰浆稠度、水泥掺入量、水灰比等参数。
我方监理工程师批准后方准许进行施工。
(2)旁站控制内容:
1)浆液配置:高压旋喷桩的浆液,采用抗硫酸、氯盐普通硅酸盐水泥。
搅拌灰浆时,先加水,然后加水泥,每次灰浆搅拌时间不得少于5分钟,水泥浆应在使用10分钟前制备,浆液在灰浆拌和机中要不断搅拌,直到喷浆前。
喷浆时,水泥浆从灰浆拌和机倒入集料斗时,过滤筛,把水泥硬块剔出。
水泥浆通过胶管送到旋转振动钻机的喷管内,最后射出。
浆液在30分钟内必须注完,超过30分钟,则该浆液必须废弃。
2)喷射注浆:在插入旋喷管前先检查高压设备和管路系统,设备的压力和排量必须满足设计要求。
各部位密封圈必须良好,各通道和喷嘴内不得有杂物,并做高压水射水试验,监理工程师确认合格后方准许施工作业人员喷射浆液。
喷射时,先应达到预定的喷射压力、喷浆旋转30秒,水泥浆与桩端土充分搅拌后,再边喷浆边反向匀速旋转提升注浆管,提升速度为25cm/min,直至距桩顶1米时,放慢搅拌速度和提升速度,提升速度控制在20cm/min以内,转速控制在20~25r/min。
保证桩顶密实均匀。
中间发生故障时,应停止提升和旋喷,以防桩体中断,同时立即检查排除故障,重新开始喷射注浆的孔段与前段搭接不小于1m,防止固结体脱节。
3)冲洗:喷射施工完成后,应把注浆管等机具设备采用清水冲洗干净,防止凝固堵塞。
管内、机内不得残存水泥浆,通常把浆液换成清水在地面上喷射,以便把泥浆泵、注浆管和软管内的浆液全部排除。
4)旋喷作业系统的各项工艺参数都必须按照预先设定的要求加以控制,监理工程师督促施工单位随时做好关于旋喷时间、用浆量,冒浆情况、压力变化等的记录。
监控成桩质量,如发现异常情况及时通知总监理工程师以研究解决。
5)垂直度旁站检查:设备就位后,必须平整,确保施工过程中不发生倾斜、移动。
用水平尺和定位测锤校准桩机,使桩机水平,导向架和钻杆应与地面垂直,倾斜率小于1%。
施工单位自检合格后监理复检。
为了保证桩位准确,必须使用定位卡,桩位对中误差不大于4cm。
7)如因地下障碍物等原因使钻杆无法钻进时,要求施工单位应及时通知监理、设计人员,以便及时采取补桩措施,以保证施工质量;
3、本项工程涉及填报之表格:
(1)施工单位自检表格
(2)施工单位填写的原始记录
(3)施工单位填写的试验记录:
①水泥原材试验报告
②水灰比检查记录
(4)驻地监理填写的检验评定表(旁站记录)检验内容包括:
a)水泥等材料符合设计要求
b)根据设计或生产试验确定的技术参数和工艺进行施工
c)严格控制孔距、孔斜
d)严格控制喷射方向、摆动角度和旋摆喷速度
e)严格控制水泥浆配合比、流量大小及其变化
f)严格控制水、气压力及流量
g)确保固结体深度、高度
h)必须进行回填注浆
i)喷射中断时,应有搭接处理,发生串孔时应进行堵塞处理
j)施工不符合设计要求时,应及时进行整改和补强。
新港四号路下穿进港二线地道工程
项目监理部编制人:审核人:
日期:。
