电子设备可靠性测试标准1、ISO国际标准化组织中，ISO/TC22/SC3 负责汽车电气和电子技术领域的标准化工作。
汽车电子产品的应用环境包括电磁环境、电气环境、气候环境、机械环境、化学环境等。
目前ISO 制订的汽车电子标准环境条件和试验标准主要包含如下方面：ISO16750-1：道路车辆-电子电气产品的环境条件和试验：总则ISO16750-2：道路车辆-电子电气产品的环境条件和试验：供电环境ISO16750-3：道路车辆-电子电气产品的环境条件和试验：机械环境ISO16750-4：道路车辆-电子电气产品的环境条件和试验：气候环境ISO16750-5：道路车辆-电子电气产品的环境条件和试验：化学环境ISO20653 汽车电子设备防护外物、水、接触的等级ISO21848 道路车辆-供电电压42V 的电气和电子装备电源环境国内目前汽车电子产品的环境试验标准主要还是按照产品的技术条件来规定。
全国汽车标准化技术委员会（SAC/TC114）正在参照ISO 标准制订相应的国家和行业标准。
ISO 的标准在欧美车系的车厂中得到了广泛采用，而日系车厂的要求相对ISO 标准来说偏离较大。
为了确保达到标准的限值，各汽车车厂的内控的环境条件标准一般比ISO 的要求要苛刻。
2、AEC 系列标准上个世纪九十年代，克莱斯勒、福特和通用汽车为建立一套通用的零件资质及质量系统标准而设立了汽车电子委员会(AEC)，AEC 建立了质量控制的标准。
AEC-Q-100 芯片应力测试的认证规范是AEC 的第一个标准。
AEC-Q-100 于1994 年首次发表，由于符合AEC 规范的零部件均可被上述三家车厂同时采用，促进了零部件制造商交换其产品特性数据的意愿，并推动了汽车零件通用性的实施，使得AEC 标准逐渐成为汽车电子零部件的通用测试规范。
经过10 多年的发展，AEC-Q-100 已经成为汽车电子系统的通用标准。
在AEC-Q-100 之后又陆续制定了针对离散组件的AEC-Q-101 和针对被动组件的AEC-Q-200 等规范，以及AEC-Q001/Q002/Q003/Q004 等指导性原则。
机械滥用试验冲击试验跌落试验刺穿试验翻滚试验挤压试验浸渍试验热量滥用试验电滥用试验辐射热试验热稳定试验热绝缘破坏试验过热试验高温贮存试验热循环试验短路试验部分短路试验过充电试验过放电试验低温试验SAE J2464分析设计开发校验参数、检验试验认证耐久性软件校验EMC 试验电路、热力、机械、可靠性等设计边际、强度等6DUT’s3DUT’s图2 ASAP流程图5.2 GEIA-STD-0009美国国防部（DoD）与工业界和政府电子与信息技术协会（GEIA）近两年密切合作制定了新的环境可靠性试验大纲标准；该标准参考了MIL-STD-785、IEEE 1332和SAE JA1000等可靠性大纲标准并于2008年８月正式发布。
该标准确立了在产品和系统研制中提供最佳值和最小风险的最佳惯例。
规定措施步骤以便于在系统和设备的设计和生产中确保可靠性，并在使用中保持高的可靠性。
该标准包括一种研制、增长、生产和部署可靠系统的新方法，它主要包含以下四个可靠性目标：1) 理解客户/用户需求和约束条件；2) 可靠性设计和再设计；3) 生产可靠的系统/产品；4) 监控和评估用户的可靠性。
5.3 Robustness Validation Standard近两年，SAE International，Japan SAE以及ZVEI，the German Electrical and Electronic Manufacturers’Association，AEC，Automotive Electronics Council 正在着力制定该标准，他们认为AEC-Q-100标准是1994年制定的，已经不能适应现在技术发展形势和需要，因此需要新的技术标准。
因此，相关成员致力于Robustness Validation Standard，以替代AEC-Q-100，其目标是提高可靠性，减少研发成本，缩短开发时间；其主要内容包括风险和机会评估，基于经验、失效机理以及应用的合格性评定。

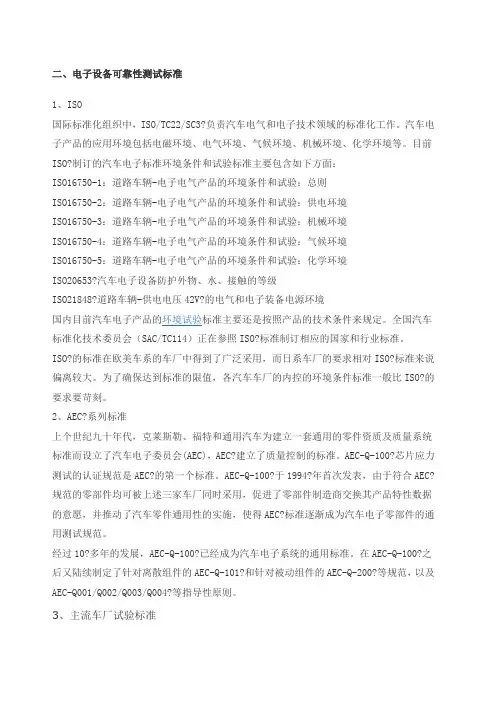

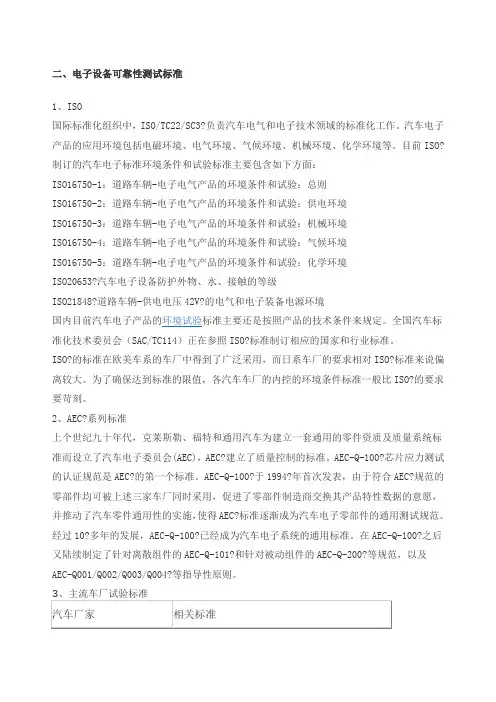

二、电子设备可靠性测试标准1、ISO国际标准化组织中，ISO/TC22/SC3?负责汽车电气和电子技术领域的标准化工作。
汽车电子产品的应用环境包括电磁环境、电气环境、气候环境、机械环境、化学环境等。
目前ISO?制订的汽车电子标准环境条件和试验标准主要包含如下方面：ISO16750-1：道路车辆-电子电气产品的环境条件和试验：总则ISO16750-2：道路车辆-电子电气产品的环境条件和试验：供电环境ISO16750-3：道路车辆-电子电气产品的环境条件和试验：机械环境ISO16750-4：道路车辆-电子电气产品的环境条件和试验：气候环境ISO16750-5：道路车辆-电子电气产品的环境条件和试验：化学环境ISO20653?汽车电子设备防护外物、水、接触的等级ISO21848?道路车辆-供电电压42V?的电气和电子装备电源环境国内目前汽车电子产品的环境试验标准主要还是按照产品的技术条件来规定。
全国汽车标准化技术委员会（SAC/TC114）正在参照ISO?标准制订相应的国家和行业标准。
ISO?的标准在欧美车系的车厂中得到了广泛采用，而日系车厂的要求相对ISO?标准来说偏离较大。
为了确保达到标准的限值，各汽车车厂的内控的环境条件标准一般比ISO?的要求要苛刻。
2、AEC?系列标准上个世纪九十年代，克莱斯勒、福特和通用汽车为建立一套通用的零件资质及质量系统标准而设立了汽车电子委员会(AEC)，AEC?建立了质量控制的标准。
AEC-Q-100?芯片应力测试的认证规范是AEC?的第一个标准。
AEC-Q-100?于1994?年首次发表，由于符合AEC?规范的零部件均可被上述三家车厂同时采用，促进了零部件制造商交换其产品特性数据的意愿，并推动了汽车零件通用性的实施，使得AEC?标准逐渐成为汽车电子零部件的通用测试规范。
经过10?多年的发展，AEC-Q-100?已经成为汽车电子系统的通用标准。
在AEC-Q-100?之后又陆续制定了针对离散组件的AEC-Q-101?和针对被动组件的AEC-Q-200?等规范，以及AEC-Q001/Q002/Q003/Q004?等指导性原则。

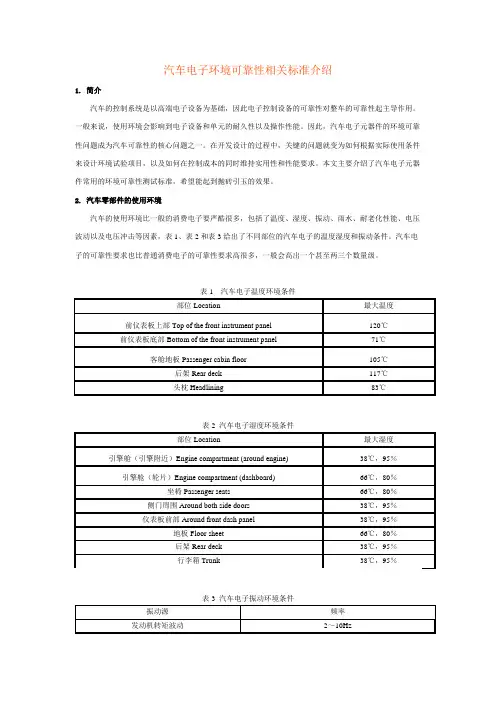

汽车电子环境可靠性相关标准介绍1. 简介汽车的控制系统是以高端电子设备为基础，因此电子控制设备的可靠性对整车的可靠性起主导作用。
一般来说，使用环境会影响到电子设备和单元的耐久性以及操作性能。
因此，汽车电子元器件的环境可靠性问题成为汽车可靠性的核心问题之一。
在开发设计的过程中，关键的问题就变为如何根据实际使用条件来设计环境试验项目，以及如何在控制成本的同时维持实用性和性能要求。
本文主要介绍了汽车电子元器件常用的环境可靠性测试标准，希望能起到抛砖引玉的效果。
2. 汽车零部件的使用环境汽车的使用环境比一般的消费电子要严酷很多，包括了温度、湿度、振动、雨水、耐老化性能、电压波动以及电压冲击等因素，表1、表2和表3给出了不同部位的汽车电子的温度湿度和振动条件。
汽车机械滥用试验冲击试验跌落试验刺穿试验翻滚试验挤压试验浸渍试验热量滥用试验电滥用试验辐射热试验热稳定试验热绝缘破坏试验过热试验高温贮存试验热循环试验短路试验部分短路试验过充电试验过放电试验低温试验SAE J2464图1 SAE J2464 试验项目3.4 其他相关标准除了上述广泛使用的汽车电子的环境可靠性标准，还有一些针对电子电器部件的可靠性标准也经常被汽车电子行业采用，这些标准包括：1) MIL-STD-202 电子零部件2) MIL-STD-750 半导体部件3) MIL-STD-883 微电路器件4) EIA-364系列4. 主流车厂试验标准各汽车企业对电子零部件的要求都很高，一般都有自己的企业标准，跟国际标准或者协会标准等通用型标准相比，实验项目大同小异，但是严酷等级会比通用型的标准更高一些；另外，企业标准也往往有一些独特的试验项目。
表5给出了主流车厂的相关试验标准。
表5 主流车厂环境可靠性测试标准分析设计开发校验参数、检验试验认证耐久性软件校验EMC 试验电路、热力、机械、可靠性等设计边际、强度等6DUT’s3DUT’s图2 ASAP流程图5.2 GEIA-STD-0009美国国防部（DoD）与工业界和政府电子与信息技术协会（GEIA）近两年密切合作制定了新的环境可靠性试验大纲标准；该标准参考了MIL-STD-785、IEEE 1332和SAE JA1000等可靠性大纲标准并于2008年８月正式发布。
道路车辆 - 电气和电子装备的环境条件和试验第1部分：总则ISO16750.1全文连载于《环境技术》2007年1期引言ISO 16750旨在按设备样品生存周期内预期将要承受的真实环境，系统地向用户提供一组国际公认的环境条件、试验和运行要求。
ISO 16750在使用中应首先考虑下列因素：- 世界地理和气候道路车辆几乎世界所有的陆地区域使用和运行。
值得注意气候环境条件，包括可预期的每天的变化和季节的变化。
应考虑给出全世界的温度，湿度，降水和大气条件的范围，还应包括灰尘，污染和海拔高度等。
- 车辆的类型车辆的设计属性决定了道路车辆的环境条件，如发动机的类型、发动机的排量、悬挂的特性、车辆的自重、车辆的尺寸、供电电压等。
考虑到已经给出车辆的典型类型，包括商用车辆（含重型载货车），乘用车和货运车，以及柴油发动机和汽油发动机。
- 车辆的使用条件和运行方式道路的质量、路面的类型、道路的地形、车辆的使用（连续、牵引、货运，等等）和驾驶习惯都是非常值得重视的道路交通工具的环境条件。
运行方式如储存、起动、驾驶、停车等都应予以考虑。
- 设备（样品）生存周期有经验的生产、装运、操作、储存、车辆装配、车辆维护和修理，电子设备（样品）应能抵御同样的环境条件。
ISO 16750的范围包括了这些条件和试验（如操作跌落试验）。
- 车辆的供电电压运行方式、分配系统设计和相应的气候环境将导致车辆使用中的电压变化。
车辆电气系统的故障，如可能发生的交流发电机过电压和连接系统的断路。
ISO 16750的范围包括了这些条件。
- 在车辆中的安装位置流行的或在未来的概念中，系统/组件是安装在车辆的任何位置。
使用的环境要求通常取决于安装的位置。
车辆的每一个位置都具有独自的环境负荷组合。
例如，发动机舱的温度范围就不同于乘员舱。
振动负荷也是如此。
在此情况下，不仅振动的量值不同，振动的类型也会发生改变。
安装在底盘上的组件承受的是典型的随机振动，而安装在发动机上的系统/组件，应考虑附加来自于发动机的正弦振动。

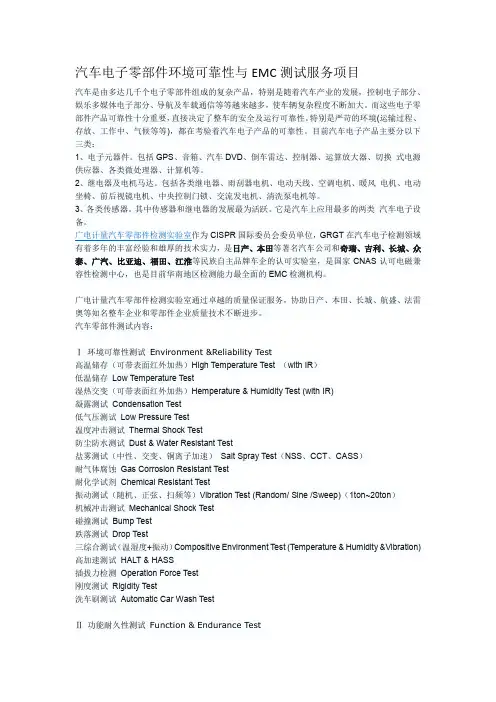

汽车电子零部件环境可靠性与EMC测试服务项目汽车是由多达几千个电子零部件组成的复杂产品，特别是随着汽车产业的发展，控制电子部分、娱乐多媒体电子部分、导航及车载通信等等越来越多，使车辆复杂程度不断加大。
而这些电子零部件产品可靠性十分重要，直接决定了整车的安全及运行可靠性。
特别是严苛的环境(运输过程、存放、工作中、气候等等)，都在考验着汽车电子产品的可靠性。
目前汽车电子产品主要分以下三类：1、电子元器件。
包括GPS、音箱、汽车DVD、倒车雷达、控制器、运算放大器、切换式电源供应器、各类微处理器、计算机等。
2、继电器及电机马达。
包括各类继电器、雨刮器电机、电动天线、空调电机、暖风电机、电动坐椅、前后视镜电机、中央控制门锁、交流发电机、清洗泵电机等。
3、各类传感器。
其中传感器和继电器的发展最为活跃。
它是汽车上应用最多的两类汽车电子设备。
广电计量汽车零部件检测实验室作为CISPR国际委员会委员单位，GRGT在汽车电子检测领域有着多年的丰富经验和雄厚的技术实力，是日产、本田等著名汽车公司和奇瑞、吉利、长城、众泰、广汽、比亚迪、福田、江淮等民族自主品牌车企的认可实验室，是国家CNAS认可电磁兼容性检测中心，也是目前华南地区检测能力最全面的EMC检测机构。
广电计量汽车零部件检测实验室通过卓越的质量保证服务，协助日产、本田、长城、航盛、法雷奥等知名整车企业和零部件企业质量技术不断进步。
汽车零部件测试内容：Ⅰ环境可靠性测试Environment &Reliability Test高温储存（可带表面红外加热）High Temperature Test （with IR）低温储存Low Temperature Test湿热交变（可带表面红外加热）Hemperature & Humidity Test (with IR)凝露测试Condensation Test低气压测试Low Pressure Test温度冲击测试Thermal Shock Test防尘防水测试Dust & Water Resistant Test盐雾测试（中性、交变、铜离子加速）Salt Spray Test（NSS、CCT、CASS）耐气体腐蚀Gas Corrosion Resistant Test耐化学试剂Chemical Resistant Test振动测试（随机、正弦、扫频等）Vibration Test (Random/ Sine /Sweep)（1ton~20ton）机械冲击测试Mechanical Shock Test碰撞测试Bump Test跌落测试Drop Test三综合测试（温湿度+振动）Compositive Environment Test (Temperature & Humidity &Vibration) 高加速测试HALT & HASS插拔力检测Operation Force Test刚度测试Rigidity Test洗车刷测试Automatic Car Wash TestⅡ功能耐久性测试Function & Endurance Test按键动作耐久测试Button Operation Durability插拔耐久测试Connection DurabilityCD机动作耐久测试CD Player Operation Durability出风口耐久测试Register Operation Durability雨刮耐久测试Wiper Operation Durability四门两盖耐久测试Front Doors/Rear Doors/Back Door/Hood Operation Durability座椅动作耐久测试Seat Operation Durability玻璃升降器动作耐久测试Glass Regulator Operation Durability遮阳板动作耐久测试Sunvisor Operation Durability门板受力耐久测试Door Trim Stress Endurance TestⅢ电学性能测试Electrical Performance Test电源特性测试Resistance to Power Supply Voltages电源缓升缓降测试Resistance to Slow Decrease and Increase Power of Supply Voltages电压特性测试Re-initialization Test电压异常测试Resistance to Non Usual Power Supply Voltages线路（短路至地/电源）测试Resistance to Ground and Positive Supply Voltages Short Circuit 感性负载电源连接测试Resistance of Inductive Load Connected Circuits电源微中断测试Resistance to Power Supply Micro-interruptions (UPDATED)启动测试Resistance to Starting Profile电源电压特性测试Power Supply Voltage Characteristics Test浮地测试Floating Ground Test感应噪声抗扰度Induction Noise Resistance Test抛负载测试Load Dump Test过压测试Overvoltage Test点火脉冲测试Ignition Pulse Test反极性测试Reversed Polarity Test工作电压Working Voltage工作电流Working Current绝缘电阻测试Insulation Resistance TestⅣEMC测试EMC TestRE辐射骚扰Radiated EmissionCE传导骚扰Conducted EmissionBCI大电流注入Bulk Current InjectionRI电波暗室法辐射抗扰度?RI瞬态传导骚扰Transient, Conducted Emissions瞬态传导抗扰度Conducted Immunity静电放电抗扰度ESD脉冲波测试Resistance to on Board Power System Voltage Ripples高电压注入抗扰度测试Immunity to Injection High Voltage脉冲抗扰度测试Resistance to Impulsive Transient音频磁场辐射抗扰度测试Immunity to Audio Frequency Magnetic Field手持式收发机抗扰度测试Resistance to Handy Transmitters脉冲波抗扰度测试Immunity Against High Frequency Surge (Burst Wave Form)高周波抗扰度测试Immunity Against High Frequency Surge (Impulse Wave Form) 低周波测试Low Frequency Surge Resistance（Induced Load Surge）磁场骚扰测试Measurement of Magnetic Field Radiated Emissions宽带辐射抗扰度测试Broadband Antenna Nearby Test辐射天线靠近抗扰度Radio Equipment Antenna Nearby Test移动手机天线靠近测试Mobile Phone Antenna Nearby Test汽车电子暗室有效性Anechoic Chamber Field Validation屏蔽室屏蔽效能Shielding Room Shieding Effective暗室电压驻波比VSWR。
汽车电子可靠性测试及相关标准————————————————————————————————作者：————————————————————————————————日期：二、电子设备可靠性测试标准1、ISO国际标准化组织中，ISO/TC22/SC3 负责汽车电气和电子技术领域的标准化工作。
汽车电子产品的应用环境包括电磁环境、电气环境、气候环境、机械环境、化学环境等。
目前ISO 制订的汽车电子标准环境条件和试验标准主要包含如下方面：ISO16750-1：道路车辆-电子电气产品的环境条件和试验：总则ISO16750-2：道路车辆-电子电气产品的环境条件和试验：供电环境ISO16750-3：道路车辆-电子电气产品的环境条件和试验：机械环境ISO16750-4：道路车辆-电子电气产品的环境条件和试验：气候环境ISO16750-5：道路车辆-电子电气产品的环境条件和试验：化学环境ISO20653 汽车电子设备防护外物、水、接触的等级ISO21848 道路车辆-供电电压42V 的电气和电子装备电源环境国内目前汽车电子产品的环境试验标准主要还是按照产品的技术条件来规定。
全国汽车标准化技术委员会（SAC/TC114）正在参照ISO 标准制订相应的国家和行业标准。
ISO 的标准在欧美车系的车厂中得到了广泛采用，而日系车厂的要求相对ISO 标准来说偏离较大。
为了确保达到标准的限值，各汽车车厂的内控的环境条件标准一般比ISO 的要求要苛刻。
2、AEC 系列标准上个世纪九十年代，克莱斯勒、福特和通用汽车为建立一套通用的零件资质及质量系统标准而设立了汽车电子委员会(AEC)，AEC 建立了质量控制的标准。
AEC-Q-100 芯片应力测试的认证规范是AEC 的第一个标准。
AEC-Q-100 于1994 年首次发表，由于符合AEC 规范的零部件均可被上述三家车厂同时采用，促进了零部件制造商交换其产品特性数据的意愿，并推动了汽车零件通用性的实施，使得AEC 标准逐渐成为汽车电子零部件的通用测试规范。
汽车电子可靠性测试项目-(全)-16750-1-t o-5-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN进军国际AM/OEM市场汽车电子可靠度验证势在必行2009/5ISO 16750攸关汽车电子装置验证要求，因此国内业者欲跨足汽车电子后装(AM)或者原始设备制造商(OEM)市场，对本身开发产品所需之环境可靠度验证不可轻忽。
ISO 16750道路车辆电机电子设备环境条件/试验ISO 16750标准共分为五个部分，除第一部分通则之外，其余四个部分分别为电力负载、机械负载、气候负载及化学负载，另外，针对其电源系统分可适用于12伏特(乘客车)及24伏特(商用车)两类，而碍于篇幅限制，本文将仅针对使用占比较大之乘客车(Passenger Car)12伏特系统来分别依据四项负载要求做说明。
此标准适用于安装在车辆特定位置上或内之汽车电子系统或组件，主要描述可能造成之潜在环境应力与特定试验要求。
测试条件不一而足通则主要定义第二至第五部分测试条件，以下将针对操作模式、功能状态分类、环境试验条件及试验编码制度作简单介绍。
其中操作模式定义三种模式，包括为电子装置测试在无电源要求情形下，电子装置仿真关闭引擎后，利用电瓶电力供应操作情形，以及电子装置以发电机/引擎电力操作下测试。
至于安装位置区分为以下五种：‧引擎室包含车体、车架、引擎内/外、变速箱内外等。
‧乘客室包含暴露于直接太阳辐射及暴露于辐射热(太阳辐射除外)等。
‧行李厢/装载厢(载货空间)包含车体、车架、轮弧、车底、行李箱盖等。
‧安装在外部/凹处内包含车体、车架、车底、行李箱盖等。
‧其他安装位置对于无标准规格之特殊环境条件位置，如排气系统等。
另外，试验后之功能判定等级则分为以下五种：‧等级A头)同时进行电压稳定斜率变化，详细内容请参考ISO 16750-2说明，试验后对于超出范围部分，至少必须为等级D ，若为更严格要求则采用等级C 。
而供应电压之不连续分为以下三种试验方法。
图1 迭加交流电压波形‧ 供应电压瞬间压降此试验模拟另一回路传统式保险丝熔融时之影响，于电子装置所有相关输入端(接头)同时施加试验压降脉冲。
‧ 压降重置行为此试验在确认电子装置于不同压降下之重置行为。
其适用有重置功能之配备(如含有微控制器)，此试验对电子装置供应如图2之波形。
试验后功能状态应为等级C 。
图2 压降重置试验波形‧ 启动波形此试验在确认电子装置于引擎启动时与启动后之行为，如图3将电子装置所有相关输入端(接头)同时施加启动波形，与车辆启动期间操作有关之电子装置功能应为等级A 。
图3 启动波形反向电压的试验检查使用辅助启动装置时，电子装置对反向连接蓄电池之抵抗力，此试验不适用于发电机或无外部反极保护装置之嵌位二极管继电器，详细内容请参考ISO 16750-2说明，功能状态应为等级C。
接地参考及电源供应偏移的试验在确认有两种或以上供电途径时，组件是否能够可靠操作，如组件之电源接地与讯号接地可能输出于不同回路，所有输入端与输出端应连接至代表负载或网络以仿真车内状态。
试验后所有功能群组之功能状态为等级A。
开路试验分为单线与多线断路两种试验。
‧单线断路此试验为模拟打开接点之情况。
连接并操作电子装置，将电子装置接口其中之一回路开路然后恢复连接，观察装置断路期间与断路后之行为，试验后之功能状态应为等级C。
‧多线断路此试验用来确认快速多线断路对电子装置之功能状态影响，移除电子装置联机然后恢复连接。
观察装置断路期间与断路后之行为，对于多接头之装置，每一种可能连接方式均应试验，试验后之功能状态应为等级C。
短路保护的试验为仿真装置讯号输入与输出端之短路，若为讯号回路，则将电子装置所有相关之讯号输入与输出端连接US max(表1)与接地60秒，其他输入与输出端保持开回路或依规定连接，试验后之功能状态应为等级C，详细内容请参考ISO 16750-2说明。
绝缘电阻试验确保最小电阻值之需求，以避免电流绝缘回路与电子装置导电部分之间流过电流，依照ISO 16750-4规定进行湿热循环试验后，将电子装置施加500伏特直流试验电压60秒，试验之绝缘电阻应大于10M奥姆。
机械负载须配合温度循环合并测试主要环境条件分为引擎产生之正弦振动、行驶路面引起之随机振动、搬运或凹凸路面引起之机械冲击、磨耗强度、碎石冲击及表面强度等六项。
正弦/随机振动依据安装部位可分下列几种，为试验过程中须搭配温度循环(图4)合并进行验证。
图4 振动期间温度曲线(详如ISO 16750-4)引擎此试验为检查电子装置是否因振动而引起故障与损坏，分为正弦和随机振动要求。
正弦振动方面，五汽缸之引擎或以下之试验频谱如图5之曲线1，五汽缸以上引擎之试验频谱如图5之曲线2，电子装置之每一轴向进行22小时试验，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
图5 引擎上之正弦振动频谱(详如ISO 16750-3)随机振动试验频谱如图6，电子装置之每一轴向进行22小时试验，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
图6 引擎上之随机振动频谱(详如ISO 16750-3)‧ 变速箱此试验为检查电子装置是否因振动而引起故障与损坏，分为正弦与随机两种振动要求。
正弦振动的试验频谱如图7，电子装置之每一轴向进行22小时试验，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
图7 变速箱上之正弦振动频谱(详如ISO 16750-3)随机振动试验频谱如图8，电子装置之每一轴向进行22小时试验，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
图8 变速箱上之随机振动频谱(详如ISO 16750-3)‧弹性充填室弹性充填室(Flexible Plenum Chamber)试验适用于安装在弹性充填室上，且非稳固锁附之电子装置(图9)，电子装置之每一方向应进行22小时试验，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
图9 弹性充填室之正弦振动频谱(详如ISO 16750-3)‧ 簧上承载件/车体簧上承载件(Sprung Masses)/车体振动为恶路行驶所引起之随机振动，此试验确认之主要失效为疲劳造成的损坏，电子装置每一轴向应进行8小时试验，试验频谱如图10，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
图10 簧上承载件之随机振动频谱(详如ISO 16750-3)‧ 非簧上承载件--车轮/车轮悬吊车体之振动为恶路行驶所引起之随机振动，此试验所确认之主要失效为疲劳造成之损坏，电子装置之每一轴向应进行8小时试验，试验频谱如图11，操作模式期间功能状态应符合等级A ，而进行其他操作模式功能状态应符合等级C 。
弹性物体非弹性物体仿真电子装置暴露高温时供电之情况，如在周围温度非常高情况下，操作电子装置。
失效模式为高温所造成电气故障，如组件热劣化，试验后之功能状态应符合等级A。
温度阶梯试验在操作温度范围内检查机械与电子装置在一小部分内可能发生之故障，试验曲线如图12，试验后功能状态应符合等级A。
图12 温度阶梯试验曲线温度循环分为以下二种试验方式：‧指定变化率温度循环仿真电子装置随温度变化之电气操作情况，如在周围温度快速变化下操作电子装置，失效模式为温度变化时造成电气故障，试验曲线如图13，试验后之功能状态应符合等级A。
图13 温度循环试验曲线‧指定转换时间快速温度变化仿真车辆多次数缓慢温度循环之加速试验，失效模式为由老化和不同之温度膨胀系数而造成材质破裂或密封不良，试验后之功能状态应符合等级C。
冰水冲击试验分为溅水与浸没两种试验，模拟车辆因容易受冰水喷溅区域之产品所产生之热冲击。
此试验之目的在于模拟冰水溅泼到发热之电子装置上，通常发生在冬天行驶于潮湿路面。
失效模式为材料之机械性破裂，或因不同温度膨胀系数所造成之密合性失效。
试验后之功能状态应符合等级A。
盐水喷雾分为盐雾及漏电与功能两种试验。
‧腐蚀此试验检查电子装置材质与表面涂层在冬天街道上对盐雾与盐水之抗腐蚀能力，此试验造成之腐蚀与实际情况类似，失效模式为腐蚀，试验后依相关规格进行目视检查，项目包含识别、外观、工艺与表面状态，功能状态应符合等级C。
‧漏电与功能此试验检查电子系统在冬天街道上对盐雾与盐水之抵抗能力，失效模式为盐水侵入造成漏电流所产生之电气故障，盐水不得侵入外壳。
过程中电气操作时，功能状态应符合等级A。
湿热循环试验为仿真电子装置在周围湿度过高情形下使用情况，失效模式为湿气造成电气故障，例如湿气侵入造成印刷电路板产生漏电流，其他失效模式还有因电子装置内部空气冷却，以及外部高湿空气导入电子装置所产生内部湿气迁移之呼吸效应。
此共分为湿热循环与复合温湿度循环两种试验，试验期间于到达最高循环温度时依操作模式进行功能试验，其功能状态应符合等级A。
稳态湿热试验仿真电子装置在周围湿度过高情形下之使用情况，失效模式为湿气造成电气故障，如湿气侵入造成印刷电路板产生漏电流。
对于引擎关闭时还有电力之电子装置，功能状态在整个试验期间应为等级A，其他电子装置在试验期间应符合等级C，以及最后1小时期间符合等级A。
混合气体腐蚀试验仿真电子装置出现有腐蚀性气体之使用情况，例如高污染大气环境出现时之使用情况，失效模式为因电气接触表面上产生隔离性腐蚀物所造成之电气故障。
此试验与插头接触与切换开关接头接触有关，另一个失效模式为结构内部腐蚀造成之保护涂装(涂漆)穿透，试验后之功能状态应符合等级C。
太阳辐射方面，如有要求时，应选择适当材质以确保对太阳辐射抵抗力，可参考ISO 105系列或ISO 4892系列等国际标准作为双方协议。
防尘与防水保护依ISO 20653检查电子装置，建议之IP等级参见表4。
化学负载仿真对汽车电子产生的影响本负载包含二十七种液体，包括机油、汽油、清洁剂、液压油等，主要用以模拟车用主要油品、化学品及一般饮用品等对电子装置表面之效应。
其中，车辆电子安装于引擎室区域必须通过二十二项化学验证测试为最严苛，而乘客室区域则是必须通过五项化学验证测试，后行李箱区域必须通过九项化学验证测试，以及车外区域必须通过十一项化学验证的测试，各种安装区域之化学液种类如表5所示。
对于化学溶剂之制造商与型式应由买卖双方同意，一般在材质选择时，应尽早考虑对特定化学溶剂之耐用性。
试验后功能状态应符合等级C，且正常性能应不变(例如密合功能)，标志与卷标应保持可见清晰。
